refrigerant condenser with dryer, refrigerant circuit, Engine bay of Bentley Bentley Bentayga (2015-2020)

すべて見る

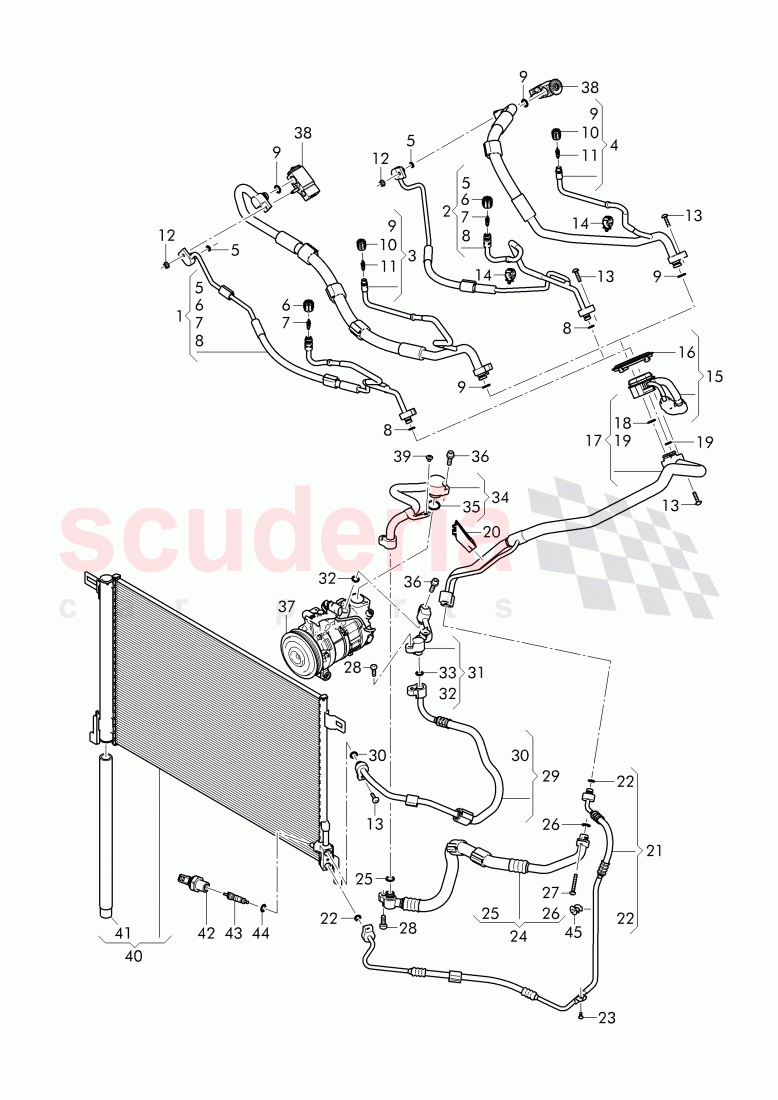

Bentley Bentayga (2015-2020) - ドライヤー付冷媒コンデンサー、冷媒回路、エンジンベイ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	4M2820720K	冷媒ライン、冷媒用	$403.97	注文するには
	4M2816720M	冷媒ライン、冷媒用	$766.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M1820720K	冷媒ライン、冷媒用	$403.97	注文するには
	4M1816720R	冷媒ライン、冷媒用	$766.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M2820740K	冷媒ライン、冷媒用	$766.54	注文するには
	4M2816740	冷媒ライン、冷媒用	$766.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M1820740K	冷媒ライン、冷媒用	$766.54	注文するには
	4M1816740N	冷媒ライン、冷媒用	$766.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	4D0260749B	シールリング	$5.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	3C0820581	Protective cap D >> - MJ 2019	$25.57	注文するには
	5Q0816581	保護キャップ	$8.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	8E0820855	排気および充電バルブ	$28.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	3D0260749C	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	3C0820231	Protective cap for refrigerant: D >> - MJ 2019	$25.57	注文するには
	5Q0816231	保護キャップ	$12.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	8E0820855	排気および充電バルブ	$28.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	N90215805	肩付き六角ナットナット、脱落 / 新規追加 + フル計算。	$2.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10632102	楕円六角穴付きボルト	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	8K0260759H	ブラケット	$8.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M0820339G	ベーシックプレート	$90.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M0820126A	ダブル・グロメット	$20.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M0816738M	冷媒管、D - 2016年12月05日>>について	$642.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	WHT004858	シールリング	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	3D0260749C	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4M0820769G	ブラケット	$12.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	36A816741E	冷媒ライン	$367.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	3D0260749C	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10471803	六角穴付きパネルボルト	$0.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	36A816743B	冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22	$383.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10582103	楕円頭皿ボルト、マルチポイント・ソケットヘッド付き	$1.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N91219101	平頭マルチポイントソケットボルト	$1.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	36A816721D	冷媒ライン	$398.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	36A816709	冷媒ライン	$212.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4E0260749B	シールリング	$6.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	36A816723	冷媒ライン	$227.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	8E0260749C	シールリング	$5.58	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10414402	六角穴付きボルト	$2.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	N10284905	FILLISTER HD.スクリュー, マルチポイントソケットヘッド, D - 2014.04.07	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M0816411M	ドライヤー付きA/Cコンデンサー	$712.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	4M0298403	ドライヤーインサート	$105.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	4H0959126C	冷媒回路D用圧力センダー - 15.02.2023>>	$117.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	8A0820855AA	バルブ	$31.96	在庫あり

写真	部品番号	説明	価格(各)	ストック
	7H0820749	Oリング	$5.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D0971897A	ブラケット	$1.94	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	4M2820720K	冷媒ライン、冷媒用	4M2820720K 冷媒ライン、冷媒用 RHD、R134A、PR-KK1	-	1	Enquire
1	4M2816720M	冷媒ライン、冷媒用	4M2816720M 冷媒ライン、冷媒用 LHD、R1234YF、PR-KK3	-	1	Enquire
2	4M1820720K	冷媒ライン、冷媒用	4M1820720K 冷媒ライン、冷媒用 LHD、R134A、PR-KK1	-	1	Enquire
2	4M1816720R	冷媒ライン、冷媒用	4M1816720R 冷媒ライン、冷媒用 LHD、R1234YF、PR-KK3	-	1	Enquire
3	4M2820740K	冷媒ライン、冷媒用	4M2820740K 冷媒ライン、冷媒用 RHD、R134A、PR-KK1	-	1	Enquire
3	4M2816740	冷媒ライン、冷媒用	4M2816740 冷媒ライン、冷媒用 LHD、R1234YF、PR-KK3	-	1	Enquire
4	4M1820740K	冷媒ライン、冷媒用	4M1820740K 冷媒ライン、冷媒用 LHD、R134A、PR-KK1	-	1	Enquire
4	4M1816740N	冷媒ライン、冷媒用	4M1816740N 冷媒ライン、冷媒用 LHD、R1234YF、PR-KK3	-	1	Enquire
5	4D0260749B	シールリング	4D0260749B シールリング 7,6X2,5,	-	1	Enquire
6	3C0820581	Protective cap D >> - MJ 2019	3C0820581 Protective cap D >> - MJ 2019 M10X1、R134A、PR-KK1	-	1	Enquire
6	5Q0816581	保護キャップ	5Q0816581 保護キャップ M10X1、R1234YF、PR-KK3	-	1	Enquire
7	8E0820855	排気および充電バルブ	8E0820855 排気および充電バルブ	-	1	Enquire
8	3D0260749C	シールリング在庫あり	3D0260749C シールリング 9,5X2,5, 在庫あり	$6.41	1
9	4E0260749B	シールリング在庫あり	4E0260749B シールリング 13,7X2,5, 在庫あり	$6.41	2
10	3C0820231	Protective cap for refrigerant: D >> - MJ 2019	3C0820231 Protective cap for refrigerant: D >> - MJ 2019 M8X1、R134A、PR-KK1	-	1	Enquire
10	5Q0816231	保護キャップ	5Q0816231 保護キャップ M8X1、R1234YF、PR-KK3	-	1	Enquire
11	8E0820855	排気および充電バルブ	8E0820855 排気および充電バルブ	-	1	Enquire
12	N90215805	肩付き六角ナットナット、脱落 / 新規追加 + フル計算。在庫あり	N90215805 肩付き六角ナットナット、脱落 / 新規追加 + フル計算。 M6, 在庫あり	$2.90	1
13	N10632102	楕円六角穴付きボルト	N10632102 楕円六角穴付きボルト M6X25、	-	4	Enquire
14	8K0260759H	ブラケット	8K0260759H ブラケット D=10-12MM、	-	2	Enquire
15	4M0820339G	ベーシックプレート	4M0820339G ベーシックプレート	-	1	Enquire
16	4M0820126A	ダブル・グロメット	4M0820126A ダブル・グロメット	-	1	Enquire
17	4M0816738M	冷媒管、D - 2016年12月05日>>について	4M0816738M 冷媒管、D - 2016年12月05日>>について	-	1	Enquire
18	WHT004858	シールリング	WHT004858 シールリング 13,94X2,62,	-	1	Enquire
19	3D0260749C	シールリング在庫あり	3D0260749C シールリング 9,5X2,5, 在庫あり	$6.41	1
20	4M0820769G	ブラケット	4M0820769G ブラケット	-	1	Enquire
21	36A816741E	冷媒ライン	36A816741E 冷媒ライン左フロント	-	1	Enquire
22	3D0260749C	シールリング在庫あり	3D0260749C シールリング 9,5X2,5, 在庫あり	$6.41	2
23	N10471803	六角穴付きパネルボルト	N10471803 六角穴付きパネルボルト 5X15,	-	1	Enquire
24	36A816743B	冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22	36A816743B 冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22>> 冷媒ライン、D - 2016.08.22 左フロント	-	1	Enquire
25	4E0260749B	シールリング在庫あり	4E0260749B シールリング 11X2,5, 在庫あり	$6.41	1
26	4E0260749B	シールリング在庫あり	4E0260749B シールリング 13,7X2,5, 在庫あり	$6.41	1
27	N10582103	楕円頭皿ボルト、マルチポイント・ソケットヘッド付き在庫あり	N10582103 楕円頭皿ボルト、マルチポイント・ソケットヘッド付き M6X40、在庫あり	$1.53	1
28	N91219101	平頭マルチポイントソケットボルト	N91219101 平頭マルチポイントソケットボルト M8X25、	-	2	Enquire
29	36A816721D	冷媒ライン	36A816721D 冷媒ライン左フロント	-	1	Enquire
30	4E0260749B	シールリング在庫あり	4E0260749B シールリング 11X2,5, 在庫あり	$6.41	1
31	36A816709	冷媒ライン	36A816709 冷媒ライン	-	1	Enquire
32	4E0260749B	シールリング在庫あり	4E0260749B シールリング 11X2,5, 在庫あり	$6.41	1
33	4E0260749B	シールリング在庫あり	4E0260749B シールリング 11X2,5, 在庫あり	$6.41	1
34	36A816723	冷媒ライン	36A816723 冷媒ライン	-	1	Enquire
35	8E0260749C	シールリング在庫あり	8E0260749C シールリング 23,8X2,4, 在庫あり	$5.58	1
36	N10414402	六角穴付きボルト在庫あり	N10414402 六角穴付きボルト M8X26、在庫あり	$2.46	2
39	N10284905	FILLISTER HD.スクリュー, マルチポイントソケットヘッド, D - 2014.04.07	N10284905 FILLISTER HD.スクリュー, マルチポイントソケットヘッド, D - 2014.04.07 M6X8、	-	1	Enquire
40	4M0816411M	ドライヤー付きA/Cコンデンサー	4M0816411M ドライヤー付きA/Cコンデンサー	-	1	Enquire
41	4M0298403	ドライヤーインサート	4M0298403 ドライヤーインサート	-	1	Enquire
42	4H0959126C	冷媒回路D用圧力センダー - 15.02.2023>>	4H0959126C 冷媒回路D用圧力センダー - 15.02.2023>>	-	1	Enquire
43	8A0820855AA	バルブ在庫あり	8A0820855AA バルブ在庫あり	$31.96	1
44	7H0820749	Oリング	7H0820749 Oリング 17,2X1,82,	-	1	Enquire
45	8D0971897A	ブラケット	8D0971897A ブラケット D=10-11,	-	1	Enquire
