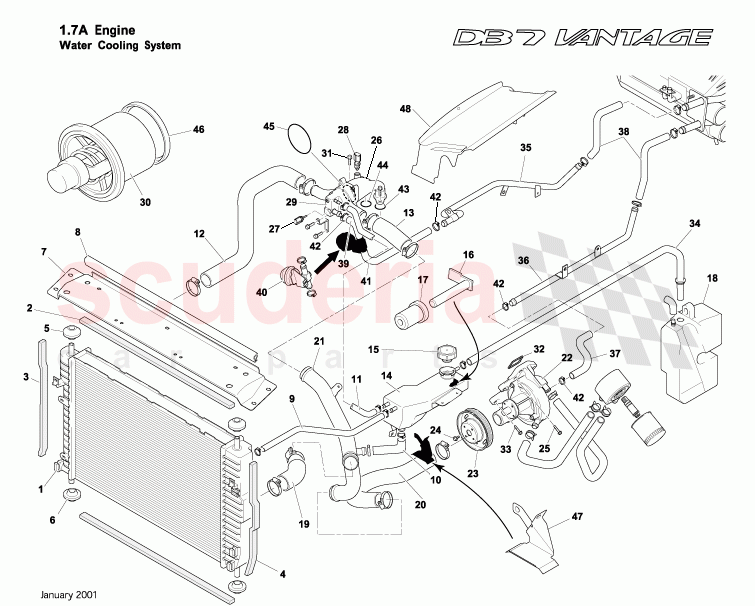

Aston Martin DB7 Vantage - 水冷システム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	3286356	ラジエタードレンプラグ	$76.72	注文するには
	32121574AD	ラジエターアッセンブリー	$1,817.55	注文するには
	697751	ボルト-M6 X 19 SQ HD	$5.12	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3285306	Foam Seal, Rear Header	$17.08	注文するには
	697819	ねじなべトルクス M6×20 パイロット（黒）	$0.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	32121298AA	シールラジエター右側	$67.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	32121299AA	シールラジエター左側	$67.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285101PK	ブシュマウント	$10.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285102	ブシュ取付け-下	$8.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	32120452AE	クロスメンバーASSY ラジエターマウント	$528.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	7783393	シールアッシー、ボンネットフロント	$24.10	注文するには
	700606	SCREW, M6x12, HEX HD	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	32121313AA	ホースラジエターエキスパンション	$34.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	32121314AC	ホースエキスパンションタンクリターン	$47.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	32121312AA	ホース-クロスオーバーブリード	$33.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	32120037AB	ホースラジエータトップ	$141.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	32122106AB	ホーススタブ	$46.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	700673	ナットおよびワッシャアセンブリー M6 X 1.0 六角（ペイントスクレーパー）	$0.77	注文するには
	32121319AF	膨張タンクアセンブリ	$1,134.20	注文するには
	697286	Washer, M6	$2.64	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G438101BB	圧力キャップ 150KPA	$136.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	3780366	プローブクーラント残量	$72.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	697660	クリップホース-スプリング装填-60径	$23.30	注文するには
	3280365	ブッシュ-クーラントプローブ	$45.05	注文するには
	697123	ワッシャー1/4プレーンフォームA	$0.11	注文するには

...and 7 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3284126	タンク大気膨張	$73.63	注文するには
	6183319	ブーツボトルロア	$4.92	注文するには
	3280359	グロメット	$2.03	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック

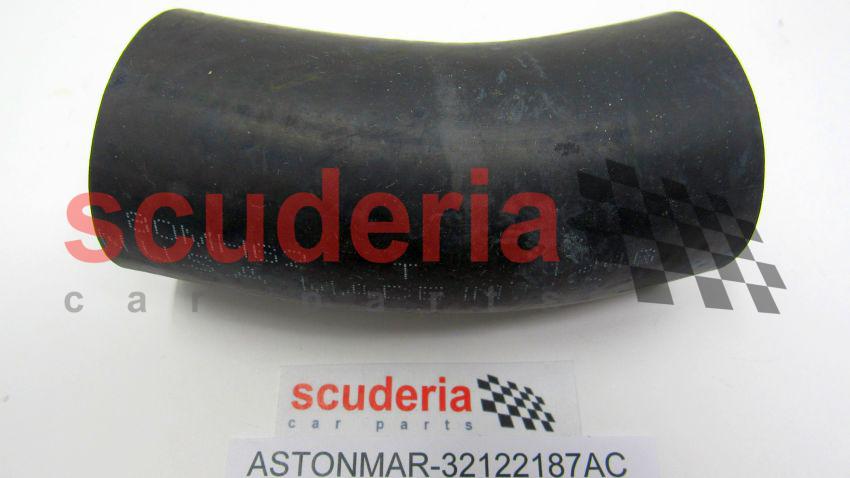

	32122187AC	ホーススタブラジエター	$69.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	32122194AB	ホース - 水ポンプ	$251.46	注文するには

写真	部品番号	説明	価格(各)	ストック

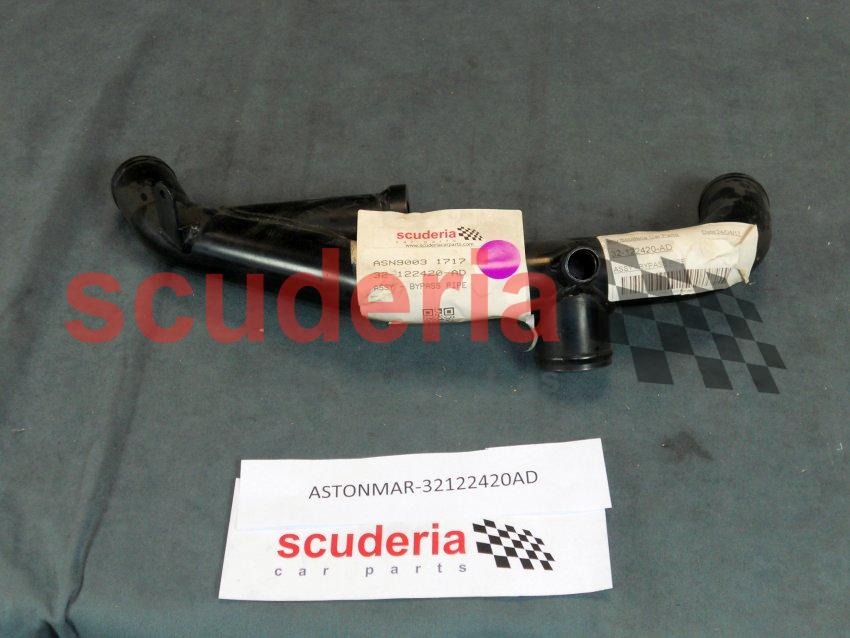

	32122420AD	バイパスパイプ	$246.29	注文するには
	186452	Plug, 1/4-18 x10.8	$16.31	注文するには
	697756	ボルトおよびワッシャ、M8 X 51.8	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G430510957	ウォーターポンプ	$730.29	注文するには
	4G430510957	ウォーターポンプ	$730.29	注文するには
	703194	Bolt, M8 x 45	$1.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	585104	Pulley, pump	$643.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	699099	ボルト、プーリー～ポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	699100	ボルト M8×1.25×41 六角フラッグHD PLTD	$0.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285372	ウォータークロスオーバーアッセンブリー	$1,041.51	注文するには
	7G438A586AA	Housing and Connector assy, Engine Thermostat	$936.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	3985106	センダー-水温	$133.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G433910080	Sensor, Engine Cool Temperature	$443.24	もうすぐ到着します
	3285110	チューブ、ヒーター接続	お問い合わせ	注文するには
	3285115	Bracket, thermo connector	$84.12	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3285372	ウォータークロスオーバーアッセンブリー	$1,041.51	注文するには
	3285819	サーモスタットハウジングアセンブリ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4E8575AB	サーモスタットアセンブリ	$322.52	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	697736	ボルト-M6 X 20 FLG HD	$0.55	注文するには
	114679	ホースクリップS/スチール	$0.87	注文するには
	3285379	ホース、クーラーリターン	お問い合わせ	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	585382	O Ring, Waterpump	$50.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	697741	Bolt, M8 x 45	$0.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	32123179AA	ホース-膨張タンク-回収ボトル	$108.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121841AD	ASSYヒーターパイプ	$770.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121842AD	アセンブリーパイプヒーターリターン	$150.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121259AC	ホース-ヒーターリターン・ウォーターポンプ	$212.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121257AD	ホース-ヒーター～エンジン 310MM	$110.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121255AB	ホース-エンジン～ウォーターバルブ	$75.63	注文するには
	89123466AA	ホース-サーモスタット～ヒーターバルブ	$5.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	8916160	ウォーターバルブ	$338.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	89121251AB	ホース-サーモスタット～ヒーター供給	$144.02	注文するには
	89121256AB	ホース-水バルブ-ヒーター	$78.29	注文するには
	89123467AA	ホース-ヒーターバルブ～給水管	$62.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	699094	Clip, Hose Spring Load, 16-25	$8.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285112	O RING, WATER OUTLET	$6.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285113	O RING, OUTLET	$1.34	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	3285114	O RING,L HOUSING	$2.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123210112	シリンダーブロックHTR 240V	$196.78	注文するには
	1R123210113	シリンダーブロックHTR-120V	$52.24	注文するには
	3285116	シール、サーモスタット	$162.76	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	32124655AA	コンデンサークロージングプレート	$27.40	注文するには
	32123900AD	ガード-ホース-ウォーターポンプ	$61.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	32124656AB	ダクト、ラジエータ	$243.26	注文するには
	83111423	ベルクロフック 100MM X 25MM	お問い合わせ	注文するには
	83111424	ベルクロループ 100MM X 25MM	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	3286356	ラジエタードレンプラグ	3286356 ラジエタードレンプラグ	$76.72	1
1	32121574AD	ラジエターアッセンブリー	32121574AD ラジエターアッセンブリー	$1,817.55	1
1	697751	ボルト-M6 X 19 SQ HD	697751 ボルト-M6 X 19 SQ HD	$5.12	2
1	697752	スクリューFLG HD	697752 スクリューFLG HD	$1.30	2
2	3285306	Foam Seal, Rear Header	3285306 Foam Seal, Rear Header	$17.08	2
2	697819	ねじなべトルクス M6×20 パイロット（黒）	697819 ねじなべトルクス M6×20 パイロット（黒）	$0.61	2
3	32121298AA	シールラジエター右側	32121298AA シールラジエター右側	$67.52	1
4	32121299AA	シールラジエター左側	32121299AA シールラジエター左側	$67.52	1
5	3285101PK	ブシュマウント	3285101PK ブシュマウント	$10.48	2
6	3285102	ブシュ取付け-下	3285102 ブシュ取付け-下	$8.50	2
7	32120452AE	クロスメンバーASSY ラジエターマウント	32120452AE クロスメンバーASSY ラジエターマウント	$528.06	1
8	7783393	シールアッシー、ボンネットフロント	7783393 シールアッシー、ボンネットフロント	$24.10	1
8	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD	$0.34	4
9	32121313AA	ホースラジエターエキスパンション	32121313AA ホースラジエターエキスパンション	$34.30	1
10	32121314AC	ホースエキスパンションタンクリターン	32121314AC ホースエキスパンションタンクリターン	$47.32	1
11	32121312AA	ホース-クロスオーバーブリード	32121312AA ホース-クロスオーバーブリード	$33.57	1
12	32120037AB	ホースラジエータトップ	32120037AB ホースラジエータトップ	$141.13	1
13	32122106AB	ホーススタブ	32122106AB ホーススタブ	$46.75	1
14	700673	ナットおよびワッシャアセンブリー M6 X 1.0 六角（ペイントスクレーパー）	700673 ナットおよびワッシャアセンブリー M6 X 1.0 六角（ペイントスクレーパー）	$0.77	1
14	32121319AF	膨張タンクアセンブリ	32121319AF 膨張タンクアセンブリ	$1,134.20	1
14	697286	Washer, M6	697286 Washer, M6	$2.64	1
14	699899	M6 ラグナット	699899 M6 ラグナット	$3.82	2
15	4G438101BB	圧力キャップ 150KPA	4G438101BB 圧力キャップ 150KPA	$136.19	1
16	3780366	プローブクーラント残量	3780366 プローブクーラント残量	$72.40	1
17	697660	クリップホース-スプリング装填-60径	697660 クリップホース-スプリング装填-60径	$23.30	1
17	3280365	ブッシュ-クーラントプローブ	3280365 ブッシュ-クーラントプローブ	$45.05	1
17	697123	ワッシャー1/4プレーンフォームA	697123 ワッシャー1/4プレーンフォームA	$0.11	1
17	697115	ねじ M6×12 六角穴付グレード8.8	697115 ねじ M6×12 六角穴付グレード8.8	$0.50	1
17	699094	Clip, Hose Spring Load, 16-25	699094 Clip, Hose Spring Load, 16-25	$8.01	10
17	697164	ワッシャ M8 ロック・シングルコイル	697164 ワッシャ M8 ロック・シングルコイル	$0.07	2
17	699124	ねじ M6×25 ポジHD	699124 ねじ M6×25 ポジHD	$0.80	2
17	703131	Washer, 8.5 Flat	703131 Washer, 8.5 Flat	$0.07	2
17	697307	クリップ-ホース	697307 クリップ-ホース	$1.14	2
17	697660	クリップホース-スプリング装填-60径	697660 クリップホース-スプリング装填-60径	$23.30	5
18	3284126	タンク大気膨張	3284126 タンク大気膨張	$73.63	1
18	6183319	ブーツボトルロア	6183319 ブーツボトルロア	$4.92	1
18	3280359	グロメット	3280359 グロメット	$2.03	1
18	697163	ワッシャ M8 X 20.5 プレーンフォーム C	697163 ワッシャ M8 X 20.5 プレーンフォーム C	$0.09	2
18	697470	ナット M5 NYLOC	697470 ナット M5 NYLOC	$0.05	2
19	32122187AC	ホーススタブラジエター	32122187AC ホーススタブラジエター	$69.94	1
20	32122194AB	ホース - 水ポンプ	32122194AB ホース - 水ポンプ	$251.46	1
21	32122420AD	バイパスパイプ	32122420AD バイパスパイプ LHD	$246.29	1
21	186452	Plug, 1/4-18 x10.8	186452 Plug, 1/4-18 x10.8	$16.31	1
21	697756	ボルトおよびワッシャ、M8 X 51.8	697756 ボルトおよびワッシャ、M8 X 51.8	-	1	Enquire
21	32121303AG	アッセンブリーバイパスパイプ	32121303AG アッセンブリーバイパスパイプ	$1,609.93	1
22	4G430510957	ウォーターポンプ	4G430510957 ウォーターポンプ PLEASE NOTE - REQUIRES USE OF OLD WATER PUMP BODY, PULLEY AND BOLTS	$730.29	1
22	4G430510957	ウォーターポンプ	4G430510957 ウォーターポンプ NO LONGER AVAILABLE AS AN ASSY - PLEASE SEE BELOW	$730.29	1
22	703194	Bolt, M8 x 45	703194 Bolt, M8 x 45 NOSECONE ASSY TO WATER PUMP BODY	$1.59	4
23	585104	Pulley, pump	585104 Pulley, pump	$643.18	1
24	699099	ボルト、プーリー～ポンプ	699099 ボルト、プーリー～ポンプ	-	4	Enquire
25	699100	ボルト M8×1.25×41 六角フラッグHD PLTD	699100 ボルト M8×1.25×41 六角フラッグHD PLTD Water pump to block	$0.94	3
26	3285372	ウォータークロスオーバーアッセンブリー	3285372 ウォータークロスオーバーアッセンブリー Up to (V) 300555	$1,041.51	1
26	7G438A586AA	Housing and Connector assy, Engine Thermostat	7G438A586AA Housing and Connector assy, Engine Thermostat From (V) 300556	$936.28	1
27	3985106	センダー-水温	3985106 センダー-水温 Up to (V) 300555	$133.63	1
28	6G433910080	Sensor, Engine Cool Temperature ARRIVING SOON	6G433910080 Sensor, Engine Cool Temperature ARRIVING SOON	$443.24	1
28	3285110	チューブ、ヒーター接続	3285110 チューブ、ヒーター接続	-	1	Enquire
28	3285115	Bracket, thermo connector	3285115 Bracket, thermo connector	$84.12	1
28	3285373	水出口	3285373 水出口	-	1	Enquire
28	3285109	プラグ	3285109 プラグ	$3.78	1
28	3285111	チューブ-PCV	3285111 チューブ-PCV	$43.09	4
29	3285372	ウォータークロスオーバーアッセンブリー	3285372 ウォータークロスオーバーアッセンブリー Up to (V) 300555	$1,041.51	1
29	3285819	サーモスタットハウジングアセンブリ	3285819 サーモスタットハウジングアセンブリ From (V) 300556	-	1	Enquire
30	4G4E8575AB	サーモスタットアセンブリ ARRIVING SOON	4G4E8575AB サーモスタットアセンブリ ARRIVING SOON	$322.52	1
31	697736	ボルト-M6 X 20 FLG HD	697736 ボルト-M6 X 20 FLG HD Water crossover attach	$0.55	3
31	114679	ホースクリップS/スチール	114679 ホースクリップS/スチール Heater return hose	$0.87	2
31	3285379	ホース、クーラーリターン	3285379 ホース、クーラーリターン	-	1	Enquire
31	3285380	ホース、クーラー供給	3285380 ホース、クーラー供給	-	1	Enquire
31	699094	Clip, Hose Spring Load, 16-25	699094 Clip, Hose Spring Load, 16-25	$8.01	2
31	3285381	クランプ	3285381 クランプ	$7.26	4
32	585382	O Ring, Waterpump	585382 O Ring, Waterpump	$50.79	1
33	697741	Bolt, M8 x 45	697741 Bolt, M8 x 45	$0.91	3
34	32123179AA	ホース-膨張タンク-回収ボトル	32123179AA ホース-膨張タンク-回収ボトル	$108.76	1
35	89121841AD	ASSYヒーターパイプ	89121841AD ASSYヒーターパイプ	$770.23	1
36	89121842AD	アセンブリーパイプヒーターリターン	89121842AD アセンブリーパイプヒーターリターン	$150.26	1
37	89121259AC	ホース-ヒーターリターン・ウォーターポンプ	89121259AC ホース-ヒーターリターン・ウォーターポンプ	$212.29	1
38	89121257AD	ホース-ヒーター～エンジン 310MM	89121257AD ホース-ヒーター～エンジン 310MM	$110.49	1
39	89121255AB	ホース-エンジン～ウォーターバルブ	89121255AB ホース-エンジン～ウォーターバルブ Up to (V) 300125	$75.63	1
39	89123466AA	ホース-サーモスタット～ヒーターバルブ	89123466AA ホース-サーモスタット～ヒーターバルブ From (V) 300126	$5.47	1
40	8916160	ウォーターバルブ	8916160 ウォーターバルブ	$338.23	1
41	89121251AB	ホース-サーモスタット～ヒーター供給	89121251AB ホース-サーモスタット～ヒーター供給 Up to (V) 300125	$144.02	1
41	89121256AB	ホース-水バルブ-ヒーター	89121256AB ホース-水バルブ-ヒーター Up to (V) 300125	$78.29	1
41	89123467AA	ホース-ヒーターバルブ～給水管	89123467AA ホース-ヒーターバルブ～給水管 From (V) 300126	$62.33	1
42	699094	Clip, Hose Spring Load, 16-25	699094 Clip, Hose Spring Load, 16-25	$8.01	2
43	3285112	O RING, WATER OUTLET	3285112 O RING, WATER OUTLET	$6.06	1
44	3285113	O RING, OUTLET ARRIVING SOON	3285113 O RING, OUTLET ARRIVING SOON	$1.34	1
45	3285114	O RING,L HOUSING	3285114 O RING,L HOUSING	$2.73	1
46	1R123210112	シリンダーブロックHTR 240V	1R123210112 シリンダーブロックHTR 240V See sect 6.4	$196.78	1
46	1R123210113	シリンダーブロックHTR-120V	1R123210113 シリンダーブロックHTR-120V See sect 6.4	$52.24	1
46	3285116	シール、サーモスタット ARRIVING SOON	3285116 シール、サーモスタット ARRIVING SOON	$162.76	1
47	32124655AA	コンデンサークロージングプレート	32124655AA コンデンサークロージングプレート Middle East cars	$27.40	1
47	32123900AD	ガード-ホース-ウォーターポンプ	32123900AD ガード-ホース-ウォーターポンプ	$61.21	1
48	32124656AB	ダクト、ラジエータ	32124656AB ダクト、ラジエータ Middle East cars	$243.26	1
48	83111423	ベルクロフック 100MM X 25MM	83111423 ベルクロフック 100MM X 25MM Middle East cars	-	4	Enquire
48	83111424	ベルクロループ 100MM X 25MM	83111424 ベルクロループ 100MM X 25MM Middle East cars	-	4	Enquire
48	1R12322666AAPK	Antifreeze, 1ltr (x12)	1R12322666AAPK Antifreeze, 1ltr (x12)	$224.86	-
