クーペ燃料タンク

Aston Martin DB7 Vantage

自分の役割を見つける

Aston Martin DB7 Vantage - クーペ燃料タンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
3486499 フューエルタンククーペ N/FED $1,392.76 注文するには
34121661AB アッセンブリ-燃料タンク-クーペ給油 $3,235.96 注文するには
写真 部品番号 説明 価格(各) ストック
34121855AB フィラーパイプアッシー、燃料タンク お問い合わせ 注文するには
34121663AC フィラーパイプアッシー、燃料タンク お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
3484300 EVAPOURATIVE LOSS FLANGE SEALING RING $133.40 注文するには
写真 部品番号 説明 価格(各) ストック
3485308 スタントグレードバルブ $105.76 注文するには
34120319AA フランジ、蒸発ロス $676.62 注文するには
写真 部品番号 説明 価格(各) ストック
3486570 Oリング $6.12 注文するには
写真 部品番号 説明 価格(各) ストック
3481413 リング-ロッキング $17.03 注文するには
写真 部品番号 説明 価格(各) ストック
3483775 RING SEAL FUEL TANK $13.55 注文するには
写真 部品番号 説明 価格(各) ストック
3483774 リング-ロック-F/タンク $18.27 注文するには
写真 部品番号 説明 価格(各) ストック
3485144 チェックバルブ $355.97 注文するには
写真 部品番号 説明 価格(各) ストック
34123901AA ASSY-フューエルフィラーキャップ $623.23 注文するには
34120820AA アッセンブリーキャップ-フューエルフィラー $674.32 注文するには
写真 部品番号 説明 価格(各) ストック
34120822AC アッセンブリ-フューエルフィラーパイプ-非連邦 $1,013.80 注文するには
34122260AC アセンブリ-フューエルフィラーパイプ-連邦 $1,001.48 注文するには
34124963AA フェイスシール $41.81 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
34122901AB グロメット-フューエル $93.71 注文するには
写真 部品番号 説明 価格(各) ストック
34122910AB アセンブリ - グロメットクランプ $84.67 注文するには
写真 部品番号 説明 価格(各) ストック
3481422 パッド側面位置右側 $9.06 注文するには
写真 部品番号 説明 価格(各) ストック
3481423 パッド-側方位置 左側 $9.06 注文するには
写真 部品番号 説明 価格(各) ストック
8584292 パッド・トランク補強 $14.16 注文するには
85121110AA パッド-燃料タンクシェルフ $22.16 注文するには
8581425 パッド-断熱 $63.10 注文するには
写真 部品番号 説明 価格(各) ストック
3481426 シール-タンクとシャーシ $16.63 注文するには
写真 部品番号 説明 価格(各) ストック
3781415 センサー-燃料タンク $392.29 注文するには
写真 部品番号 説明 価格(各) ストック
3486249 バルブ-液体ベーパー $160.67 注文するには
写真 部品番号 説明 価格(各) ストック
3481418 コネクター SUMITO 04DL90HSNPNAT $303.80 注文するには
写真 部品番号 説明 価格(各) ストック
3485149 シール-ロールオーバーバルブ $103.44 注文するには
写真 部品番号 説明 価格(各) ストック
3485150 ロールオーバーバルブ $108.31 注文するには
写真 部品番号 説明 価格(各) ストック
3485308 スタントグレードバルブ $105.76 注文するには
写真 部品番号 説明 価格(各) ストック
9781468 ラベル-クリーン 燃料タンク $2.55 注文するには
写真 部品番号 説明 価格(各) ストック
3481445 クリップ - スプリング $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
3481446 クリップ - スプリング $7.76 注文するには
写真 部品番号 説明 価格(各) ストック
3781933 ストリップ・エッジ $2.37 注文するには
写真 部品番号 説明 価格(各) ストック
697765 クリップ-エッジ $2.09 注文するには
写真 部品番号 説明 価格(各) ストック
697766 クリップ $0.43 注文するには
写真 部品番号 説明 価格(各) ストック
3381094 ストリップ、エッジ保護、65MM $6.06 注文するには
34123329AB ストラップ-燃料タンク $30.72 注文するには
68123106AA ナイロンワッシャー（黒）（M5×10×0.1） $0.43 注文するには
写真 部品番号 説明 価格(各) ストック
3783220 サプレッサモジュール 燃料ポンプ $538.13 注文するには
37124192AA リンクリード-フューエルポンプ $423.31 注文するには
写真 部品番号 説明 価格(各) ストック
37123644AA リンクリード フューエルフィラーアースストラップ $6.94 注文するには
3486039 ASSY-ブラケット トランク補強 右側 $21.82 注文するには
3486040 ASSY-ブラケット トランク補強 左側 $21.82 注文するには
...and 3 more part variants. See table on right for more details.
すべて見る

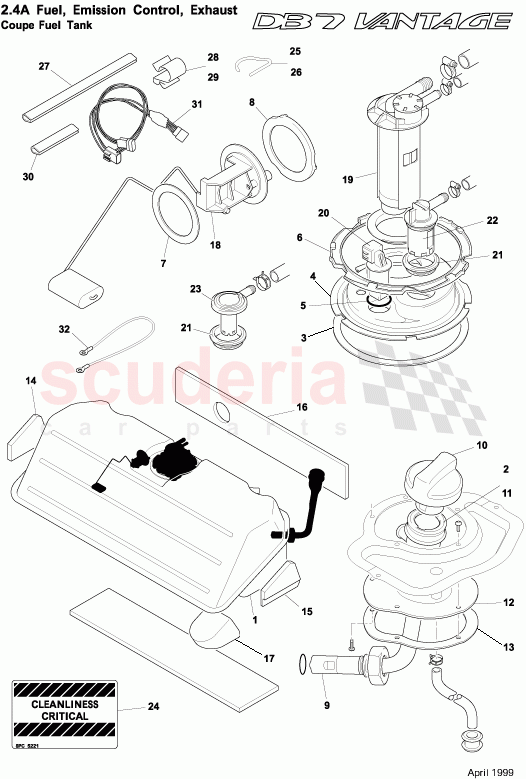

Coupe Fuel Tank of Aston Martin Aston Martin DB7 Vantage ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 3486499
フューエルタンククーペ N/FED
Non federal 		$1,392.76 1
1 34121661AB
アッセンブリ-燃料タンク-クーペ給油
Federal 		$3,235.96 1
2 34121855AB
フィラーパイプアッシー、燃料タンク
Non Federal 		- 1 Enquire
2 34121663AC
フィラーパイプアッシー、燃料タンク
Federal 		- 1 Enquire
3 3484300
EVAPOURATIVE LOSS FLANGE SEALING RING 		$133.40 1
4 3485308
スタントグレードバルブ
Non federal 		$105.76 1
4 34120319AA
フランジ、蒸発ロス
Federal 		$676.62 1
5 3486570
Oリング 		$6.12 1
6 3481413
リング-ロッキング 		$17.03 1
7 3483775
RING SEAL FUEL TANK 		$13.55 1
8 3483774
リング-ロック-F/タンク 		$18.27 1
9 3485144
チェックバルブ
Federal 		$355.97 1
10 34123901AA
ASSY-フューエルフィラーキャップ 		$623.23 1
10 34120820AA
アッセンブリーキャップ-フューエルフィラー 		$674.32 1
11 34120822AC
アッセンブリ-フューエルフィラーパイプ-非連邦
Non federal 		$1,013.80 1
11 34122260AC
アセンブリ-フューエルフィラーパイプ-連邦
Federal 		$1,001.48 1
11 34124963AA
フェイスシール 		$41.81 1
11 34124964AA
Oリング 		$18.36 1
12 34122901AB
グロメット-フューエル 		$93.71 1
13 34122910AB
アセンブリ - グロメットクランプ 		$84.67 1
14 3481422
パッド側面位置右側 		$9.06 1
15 3481423
パッド-側方位置 左側 		$9.06 1
16 8584292
パッド・トランク補強 		$14.16 1
16 85121110AA
パッド-燃料タンクシェルフ 		$22.16 1
16 8581425
パッド-断熱 		$63.10 1
17 3481426
シール-タンクとシャーシ 		$16.63 1
18 3781415
センサー-燃料タンク 		$392.29 1
19 3486249
バルブ-液体ベーパー
Federal 		$160.67 1
20 3481418
コネクター SUMITO 04DL90HSNPNAT 		$303.80 1
21 3485149
シール-ロールオーバーバルブ 		$103.44 1
22 3485150
ロールオーバーバルブ
Federal 		$108.31 1
23 3485308
スタントグレードバルブ
Non Federal 		$105.76 1
24 9781468
ラベル-クリーン 燃料タンク 		$2.55 1
25 3481445
クリップ - スプリング 		$5.46 1
26 3481446
クリップ - スプリング 		$7.76 1
27 3781933
ストリップ・エッジ 		$2.37 1
28 697765
クリップ-エッジ 		$2.09 3
29 697766
クリップ 		$0.43 2
30 3381094
ストリップ、エッジ保護、65MM 		$6.06 2
30 34123329AB
ストラップ-燃料タンク 		$30.72 2
30 68123106AA
ナイロンワッシャー（黒）（M5×10×0.1） 		$0.43 3
31 3783220
サプレッサモジュール 燃料ポンプ
Up to (V) 302252 		$538.13 1
31 37124192AA
リンクリード-フューエルポンプ
From (V) 302253 		$423.31 1
32 37123644AA
リンクリード フューエルフィラーアースストラップ 		$6.94 1
32 3486039
ASSY-ブラケット トランク補強 右側 		$21.82 1
32 3486040
ASSY-ブラケット トランク補強 左側 		$21.82 1
32 3485340
フィルター 		$2.96 1
32 3485992
フィルタードレンチューブ 		$249.98 1
32 3485341
フィルター-モディファイド 		$2.34 1
