Ev構造（ボランテ）

Aston Martin DB9 (2004-2012)

自分の役割を見つける

Aston Martin DB9 (2004-2012) - EV構造（ボランテ）

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
AD43V17N800AC Crash Can, Frt Bumper $2,159.58 注文するには
AD43V17N800AC Crash Can, Frt Bumper $2,159.58 注文するには
写真 部品番号 説明 価格(各) ストック
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
703201 Screw, M8 x 30 Hex Head Flange $1.27 注文するには
写真 部品番号 説明 価格(各) ストック
4G4313068AD Headlamp mounting panel RH $739.88 注文するには
写真 部品番号 説明 価格(各) ストック
4G4313069AD Headlamp mounting panel LH $739.88 注文するには
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
写真 部品番号 説明 価格(各) ストック
4G436367912AD ナットプレートアッセンブリー フロントCRSH $12.55 注文するには
写真 部品番号 説明 価格(各) ストック
4G43043B19AC Tube, passenger airbag initr RH $38.28 注文するには
写真 部品番号 説明 価格(各) ストック
4G43043B20AC Tube, passenger airbag initr LH $70.64 注文するには
写真 部品番号 説明 価格(各) ストック
4G43108A86AE Bracket, front crash brace RH $328.19 注文するには
写真 部品番号 説明 価格(各) ストック
4G43108A87AE Bracket, front crash brace LH $328.19 注文するには
写真 部品番号 説明 価格(各) ストック
4G43108A75AA ブレース、フロントクラッシュ $135.14 注文するには
写真 部品番号 説明 価格(各) ストック
702209 ネジ、M10 X 25 $2.05 注文するには
写真 部品番号 説明 価格(各) ストック
4G43F00198AF 補強、ボディクロスバー、右側 お問い合わせ 注文するには
4G43F00199AF 補強、ボディクロスバー、左側 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
702209 ネジ、M10 X 25 $2.05 注文するには
703163 Nut, M06, hex flange head $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
4G435340AJ Bracket, ECU mounting RH $189.54 注文するには
写真 部品番号 説明 価格(各) ストック
4G435341AJ Bracket, ECU mounting LH $189.54 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
4G4316802AA Nut plate, hood mounting bracket $13.50 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111C61AE PANEL, DUMMY FLOOR, LH $435.24 注文するには
4G43111C60AD Panel, dummy floor, front LHD $435.24 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111B48AB PANEL, DUMMY FLOOR COVER,FRONT $47.28 注文するには
写真 部品番号 説明 価格(各) ストック
701553 Screw, M6 x 16 pan hd, hood release handle to bracket $0.30 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111K36AF トンネルレインフォースメント、フロント $136.91 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111K37AE REINFORCEMENT, CENTRETUNNEL $85.31 注文するには
写真 部品番号 説明 価格(各) ストック
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
写真 部品番号 説明 価格(各) ストック
4G431660AA Spacer, frt tunnel reinforce $24.85 注文するには
写真 部品番号 説明 価格(各) ストック
7G4310N660AC カバー、バッテリー $516.23 注文するには
写真 部品番号 説明 価格(各) ストック
7G4310N661AA Panel, battery cover LH $81.09 注文するには
写真 部品番号 説明 価格(各) ストック
4G4367518AE Panel, Rear Seat Heel Board $218.80 注文するには
写真 部品番号 説明 価格(各) ストック
7G4367519AB パネル、リアシートヒールボード 左側 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
703163 Nut, M06, hex flange head $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
4G4338580AK Panel, fuel tank cmpt lower $701.12 注文するには
写真 部品番号 説明 価格(各) ストック
703121 SCREW, M8x2,0 HEX FLG $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318A000AC メンバー、リアダンパー取り付け右側 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318A001AC メンバー、リアダンパー取り付け 左側 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
703185 Screw, M12x25, Hex Flange Head $10.77 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L04702AG Cover panel, window reg opening, RH お問い合わせ 注文するには
8G43L04702GA Panel, window reguator opening cover, RH $142.10 注文するには
4G43L04703AG Cover panel, window reg opening, LH お問い合わせ 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
9G4328034AB SHEDDER PANEL, RH $149.33 注文するには
9G4328035AB SHEDDER PANEL, LH $97.10 注文するには
写真 部品番号 説明 価格(各) ストック
4G43303A92AB ブラケット、クォーターウインドウレギュレータ取り付け、左側 $154.54 注文するには
4G43303A93AB Mntg bracket, window reg qtr LH $154.54 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A573AA PLATE ASSEMBLY $20.84 注文するには
写真 部品番号 説明 価格(各) ストック
700607 Screw M6x20 Hex Flng Hd $0.30 注文するには
写真 部品番号 説明 価格(各) ストック
4G43A410K24AH パネル、リアボディピラークロージング、右側 $61.47 注文するには
4G43A410K25AH パネル、リアボディピラークロージング、左側 $61.47 注文するには
写真 部品番号 説明 価格(各) ストック
700607 Screw M6x20 Hex Flng Hd $0.30 注文するには
写真 部品番号 説明 価格(各) ストック
7G4310609EAAPK CLIP, SPRING, M6, U TYPE1.5-4.0 $12.41 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
HY53E804349AA SCREW, M6x14, HEX HDPP +PATCH $1.27 注文するには
写真 部品番号 説明 価格(各) ストック
4G43501B0AC Nutplate, rear subframe $16.24 注文するには
写真 部品番号 説明 価格(各) ストック
4G43433A32AF L/Cドライブ 左側 $81.50 注文するには
写真 部品番号 説明 価格(各) ストック
703121 SCREW, M8x2,0 HEX FLG $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L243A70AA Alignment Pin, Main Brg Brkt $47.00 注文するには
写真 部品番号 説明 価格(各) ストック
703149 ねじ M6X16 六角穴付き $1.27 注文するには
写真 部品番号 説明 価格(各) ストック
FD43E830667AAPK WASHER, 25mm ODx6.4mm ID $6.61 注文するには
写真 部品番号 説明 価格(各) ストック
4G4311262AC Reinforcement assy, Front Floor $1,116.66 注文するには
4G4311262AC Reinforcement assy, Front Floor $1,116.66 注文するには
9G4311262BA アンダートレイ フロント $723.14 注文するには
写真 部品番号 説明 価格(各) ストック
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
703268 Screw M8x21 Hex $2.66 注文するには
写真 部品番号 説明 価格(各) ストック
6G33FA0115ABPK Screw, M8 x 21 $24.32 注文するには
写真 部品番号 説明 価格(各) ストック
4G432943707AA Weld Nut Plate $4.30 注文するには
すべて見る

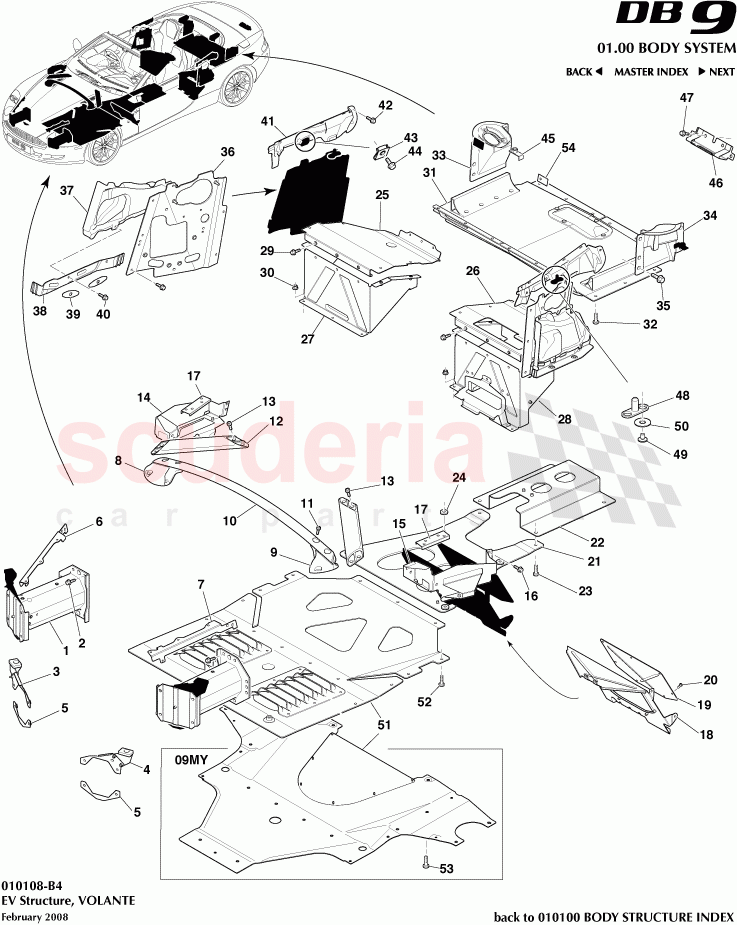

EV Structure (Volante) of Aston Martin Aston Martin DB9 (2004-2012) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 AD43V17N800AC
Crash Can, Frt Bumper
09MY 		$2,159.58 2
1 AD43V17N800AC
Crash Can, Frt Bumper 		$2,159.58 2
2 703172PK
Screw M8 x 25 Pan Head
07MY 		$7.11 12
2 703201
Screw, M8 x 30 Hex Head Flange
08MY 		$1.27 12
3 4G4313068AD
Headlamp mounting panel RH 		$739.88 1
4 4G4313069AD
Headlamp mounting panel LH 		$739.88 1
4 703172PK
Screw M8 x 25 Pan Head 		$7.11 2
5 4G436367912AD
ナットプレートアッセンブリー フロントCRSH 		$12.55 2
6 4G43043B19AC
Tube, passenger airbag initr RH 		$38.28 1
7 4G43043B20AC
Tube, passenger airbag initr LH 		$70.64 1
8 4G43108A86AE
Bracket, front crash brace RH 		$328.19 1
9 4G43108A87AE
Bracket, front crash brace LH 		$328.19 1
10 4G43108A75AA
ブレース、フロントクラッシュ 		$135.14 1
11 702209
ネジ、M10 X 25 		$2.05 4
12 4G43F00198AF
補強、ボディクロスバー、右側
Order in pairs 		- 2 Enquire
12 4G43F00199AF
補強、ボディクロスバー、左側
Order in pairs 		- 2 Enquire
13 702209
ネジ、M10 X 25 		$2.05 4
13 703163
Nut, M06, hex flange head 		$0.23 4
14 4G435340AJ
Bracket, ECU mounting RH 		$189.54 1
15 4G435341AJ
Bracket, ECU mounting LH 		$189.54 1
16 703203
Screw, Flange Head M6x20 		$0.34 12
17 4G4316802AA
Nut plate, hood mounting bracket 		$13.50 2
18 4G43111C61AE
PANEL, DUMMY FLOOR, LH
RHD 		$435.24 1
18 4G43111C60AD
Panel, dummy floor, front LHD
LHD 		$435.24 1
19 4G43111B48AB
PANEL, DUMMY FLOOR COVER,FRONT 		$47.28 1
20 701553
Screw, M6 x 16 pan hd, hood release handle to bracket 		$0.30 8
21 4G43111K36AF
トンネルレインフォースメント、フロント 		$136.91 1
22 4G43111K37AE
REINFORCEMENT, CENTRETUNNEL 		$85.31 1
23 703172PK
Screw M8 x 25 Pan Head 		$7.11 8
24 4G431660AA
Spacer, frt tunnel reinforce 		$24.85 4
25 7G4310N660AC
カバー、バッテリー 		$516.23 1
26 7G4310N661AA
Panel, battery cover LH
07MY 		$81.09 1
27 4G4367518AE
Panel, Rear Seat Heel Board 		$218.80 1
28 7G4367519AB
パネル、リアシートヒールボード 左側
07MY 		- 1 Enquire
29 703203
Screw, Flange Head M6x20 		$0.34 22
30 703163
Nut, M06, hex flange head 		$0.23 12
31 4G4338580AK
Panel, fuel tank cmpt lower 		$701.12 1
32 703121
SCREW, M8x2,0 HEX FLG 		$0.48 16
33 4G4318A000AC
メンバー、リアダンパー取り付け右側 		- 1 Enquire
34 4G4318A001AC
メンバー、リアダンパー取り付け 左側 		- 1 Enquire
35 703185
Screw, M12x25, Hex Flange Head 		$10.77 8
36 4G43L04702AG
Cover panel, window reg opening, RH
07MY 		- 1 Enquire
36 8G43L04702GA
Panel, window reguator opening cover, RH
08MY 		$142.10 1
36 4G43L04703AG
Cover panel, window reg opening, LH
07MY 		- 1 Enquire
36 8G43L04703GA
Panel, window reguator opening cover, LH
08MY 		$142.10 1
37 9G4328034AB
SHEDDER PANEL, RH 		$149.33 1
37 9G4328035AB
SHEDDER PANEL, LH 		$97.10 1
38 4G43303A92AB
ブラケット、クォーターウインドウレギュレータ取り付け、左側 		$154.54 1
38 4G43303A93AB
Mntg bracket, window reg qtr LH 		$154.54 1
39 4G4314A573AA
PLATE ASSEMBLY 		$20.84 4
40 700607
Screw M6x20 Hex Flng Hd 		$0.30 4
41 4G43A410K24AH
パネル、リアボディピラークロージング、右側 		$61.47 1
41 4G43A410K25AH
パネル、リアボディピラークロージング、左側 		$61.47 1
42 700607
Screw M6x20 Hex Flng Hd 		$0.30 4
43 7G4310609EAAPK
CLIP, SPRING, M6, U TYPE1.5-4.0
ARRIVING SOON 		$12.41 4
44 HY53E804349AA
SCREW, M6x14, HEX HDPP +PATCH 		$1.27 4
45 4G43501B0AC
Nutplate, rear subframe 		$16.24 2
46 4G43433A32AF
L/Cドライブ 左側 		$81.50 1
47 703121
SCREW, M8x2,0 HEX FLG 		$0.48 2
48 4G43L243A70AA
Alignment Pin, Main Brg Brkt 		$47.00 2
49 703149
ねじ M6X16 六角穴付き 		$1.27 4
50 FD43E830667AAPK
WASHER, 25mm ODx6.4mm ID 		$6.61 4
51 4G4311262AC
Reinforcement assy, Front Floor
Up to 22/01/2007 		$1,116.66 1
51 4G4311262AC
Reinforcement assy, Front Floor
From 22/01/2007 		$1,116.66 1
51 9G4311262BA
アンダートレイ フロント
09MY 		$723.14 1
52 703172PK
Screw M8 x 25 Pan Head
07MY 		$7.11 13
52 703172PK
Screw M8 x 25 Pan Head
08MY 		$7.11 13
52 703268
Screw M8x21 Hex
09MY 		$2.66 14
53 6G33FA0115ABPK
Screw, M8 x 21 		$24.32 2
54 4G432943707AA
Weld Nut Plate 		$4.30 2
