Name: Exhaust
Rating: 4.6 (1 reviews)

Exhaust of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

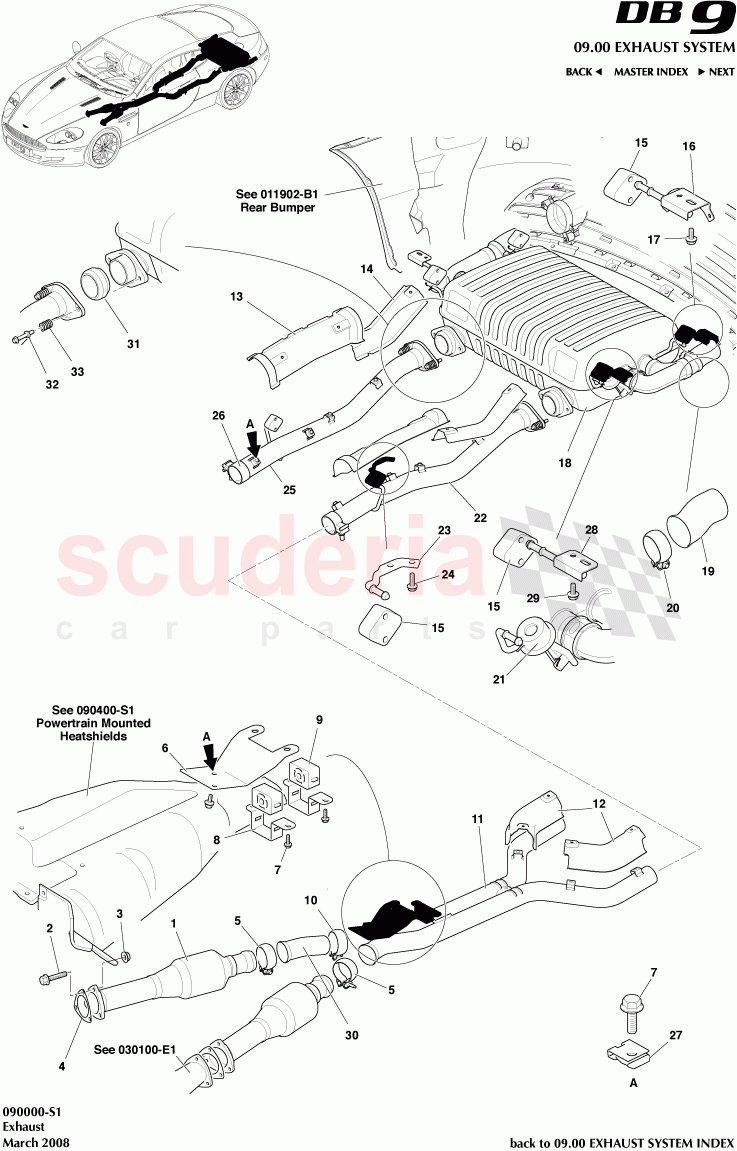

Aston Martin DB9 (2004-2012) - エキゾースト

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	8G435E211AD	Catalyst & Pipe assy	$1,109.15	注文するには
	4G435E211AE	触媒＆パイプ・アセンブリー	$1,286.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	702698	BOLT, M8x45, FLG HEAD H2TEMP S/S	$18.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4302738AAPK	NUT, M8, FLG HEX	$44.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435E281AA	ガスケット（シングル）	$51.40	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	4G435221CA	PIPE CLAMP, SPHERICAL	$30.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433962CD	BRACKET, FLOOR HEATSHIELD	$12.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	$1.27	注文するには
	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433962FA	Bracket, Support Exhaust Isolator	$83.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433510025	Isolator, Exhaust	$8.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435221CA	PIPE CLAMP, SPHERICAL	$30.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	CG435220EA	パイプ、中間排気センター	$646.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD435G221AA	HEATSHIELD, CENTRE	$195.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	FD335G221BA	HEATSHIELD, REAR	$199.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD435G221CA	Heatshield, exhaust system rear, RH	$203.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433510026	ゴム、エキゾーストマウント	$62.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435N201HD	Bracket, Muffler Mounting Bar Rear LH	$66.27	注文するには
	4G435N201GD	Bracket, Muffler Mounting Bar Rear RH	$29.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435230FH	マフラーアセンブリ	$5,511.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435220CA	パイプ、排気口スタブ	$40.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435221CA	PIPE CLAMP, SPHERICAL	$30.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435230FH	マフラーアセンブリ	$5,511.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435220BE	パイプ ASSY、エキゾーストリア左側	$565.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435N201BC	Bracket, Exhaust Pipe Mounting Rear LH	$13.69	注文するには
	4G435N201CC	ブラケット、エキゾーストパイプ取り付けリア右側	$13.60	注文するには
	4G435N201DC	Bracket, Exhaust Pipe Mounting rear LH	$13.44	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435220AE	パイプ ASSY、排気リア右側	$565.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435221CA	PIPE CLAMP, SPHERICAL	$30.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	699736	クリップ、スプリング	$2.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435N201FC	ブラケット、マフラー取り付けバー、フロント左側	$18.01	注文するには
	4G435N201AC	ブラケット、マフラー取り付けバー、フロント右側	$18.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	CG435220FA	STUB PIPE, CENTRE	$41.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4317213BA	シーリングリング, エグゾースト	$63.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4370816AA	ボルト、M8、フランジヘッド	$4.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435F264AA	SPRING, SPHERICAL CLAMP	$15.58	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	8G435E211AD	Catalyst & Pipe assy	8G435E211AD Catalyst & Pipe assy 09MY	$1,109.15	2
1	4G435E211AE	触媒＆パイプ・アセンブリー	4G435E211AE 触媒＆パイプ・アセンブリー	$1,286.53	2
2	702698	BOLT, M8x45, FLG HEAD H2TEMP S/S	702698 BOLT, M8x45, FLG HEAD H2TEMP S/S	$18.68	6
3	4G4302738AAPK	NUT, M8, FLG HEX	4G4302738AAPK NUT, M8, FLG HEX	$44.95	6
4	4G435E281AA	ガスケット（シングル） ARRIVING SOON	4G435E281AA ガスケット（シングル） ARRIVING SOON	$51.40	2
5	4G435221CA	PIPE CLAMP, SPHERICAL	4G435221CA PIPE CLAMP, SPHERICAL	$30.40	2
6	4G433962CD	BRACKET, FLOOR HEATSHIELD	4G433962CD BRACKET, FLOOR HEATSHIELD	$12.14	1
7	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	HY53E804349AA SCREW, M6x14, HEX HDPP +PATCH 08MY From (V) A09110	$1.27	4
7	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	HY53E804349AA SCREW, M6x14, HEX HDPP +PATCH 07MY	$1.27	4
8	4G433962FA	Bracket, Support Exhaust Isolator	4G433962FA Bracket, Support Exhaust Isolator	$83.90	2
9	4G433510025	Isolator, Exhaust	4G433510025 Isolator, Exhaust	$8.17	2
10	4G435221CA	PIPE CLAMP, SPHERICAL	4G435221CA PIPE CLAMP, SPHERICAL	$30.40	2
11	CG435220EA	パイプ、中間排気センター	CG435220EA パイプ、中間排気センター	$646.56	1
12	AD435G221AA	HEATSHIELD, CENTRE	AD435G221AA HEATSHIELD, CENTRE	$195.32	1
13	FD335G221BA	HEATSHIELD, REAR	FD335G221BA HEATSHIELD, REAR	$199.38	2
14	AD435G221CA	Heatshield, exhaust system rear, RH	AD435G221CA Heatshield, exhaust system rear, RH	$203.80	2
15	4G433510026	ゴム、エキゾーストマウント	4G433510026 ゴム、エキゾーストマウント	$62.69	6
16	4G435N201HD	Bracket, Muffler Mounting Bar Rear LH	4G435N201HD Bracket, Muffler Mounting Bar Rear LH	$66.27	1
16	4G435N201GD	Bracket, Muffler Mounting Bar Rear RH	4G435N201GD Bracket, Muffler Mounting Bar Rear RH	$29.86	1
17	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 08MY From (V) A09110	$0.48	8
17	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 07MY	$0.48	8
18	4G435230FH	マフラーアセンブリ	4G435230FH マフラーアセンブリ	$5,511.21	1
19	4G435220CA	パイプ、排気口スタブ	4G435220CA パイプ、排気口スタブ	$40.85	2
20	4G435221CA	PIPE CLAMP, SPHERICAL	4G435221CA PIPE CLAMP, SPHERICAL	$30.40	2
21	4G435230FH	マフラーアセンブリ	4G435230FH マフラーアセンブリ	$5,511.21	2
22	4G435220BE	パイプ ASSY、エキゾーストリア左側	4G435220BE パイプ ASSY、エキゾーストリア左側	$565.34	1
23	4G435N201BC	Bracket, Exhaust Pipe Mounting Rear LH	4G435N201BC Bracket, Exhaust Pipe Mounting Rear LH Manual	$13.69	1
23	4G435N201CC	ブラケット、エキゾーストパイプ取り付けリア右側	4G435N201CC ブラケット、エキゾーストパイプ取り付けリア右側 Manual	$13.60	1
23	4G435N201DC	Bracket, Exhaust Pipe Mounting rear LH	4G435N201DC Bracket, Exhaust Pipe Mounting rear LH Auto	$13.44	1
23	4G435N201EC	ブラケット、エキゾーストパイプ取り付けリア右側	4G435N201EC ブラケット、エキゾーストパイプ取り付けリア右側 Auto	$13.44	1
24	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 08MY From (V) A09110	$0.48	4
24	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 07MY	$0.48	4
25	4G435220AE	パイプ ASSY、排気リア右側	4G435220AE パイプ ASSY、排気リア右側	$565.34	1
26	4G435221CA	PIPE CLAMP, SPHERICAL	4G435221CA PIPE CLAMP, SPHERICAL	$30.40	2
27	699736	クリップ、スプリング	699736 クリップ、スプリング	$2.94	24
28	4G435N201FC	ブラケット、マフラー取り付けバー、フロント左側	4G435N201FC ブラケット、マフラー取り付けバー、フロント左側	$18.01	1
28	4G435N201AC	ブラケット、マフラー取り付けバー、フロント右側	4G435N201AC ブラケット、マフラー取り付けバー、フロント右側	$18.01	1
29	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 08MY From (V) A09110	$0.48	4
29	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 07MY	$0.48	4
30	CG435220FA	STUB PIPE, CENTRE	CG435220FA STUB PIPE, CENTRE	$41.88	1
31	4G4317213BA	シーリングリング, エグゾースト	4G4317213BA シーリングリング, エグゾースト	$63.58	2
32	4G4370816AA	ボルト、M8、フランジヘッド	4G4370816AA ボルト、M8、フランジヘッド	$4.78	4
33	4G435F264AA	SPRING, SPHERICAL CLAMP	4G435F264AA SPRING, SPHERICAL CLAMP	$15.58	4

エキゾースト

Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - エキゾースト
