Name: Hoses and Cooler Reservoir (RHD)
Rating: 5.0 (1 reviews)

Hoses and Cooler Reservoir (RHD) of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

Aston Martin DB9 (2004-2012) - ホースおよびクーラーリザーバ（右側）

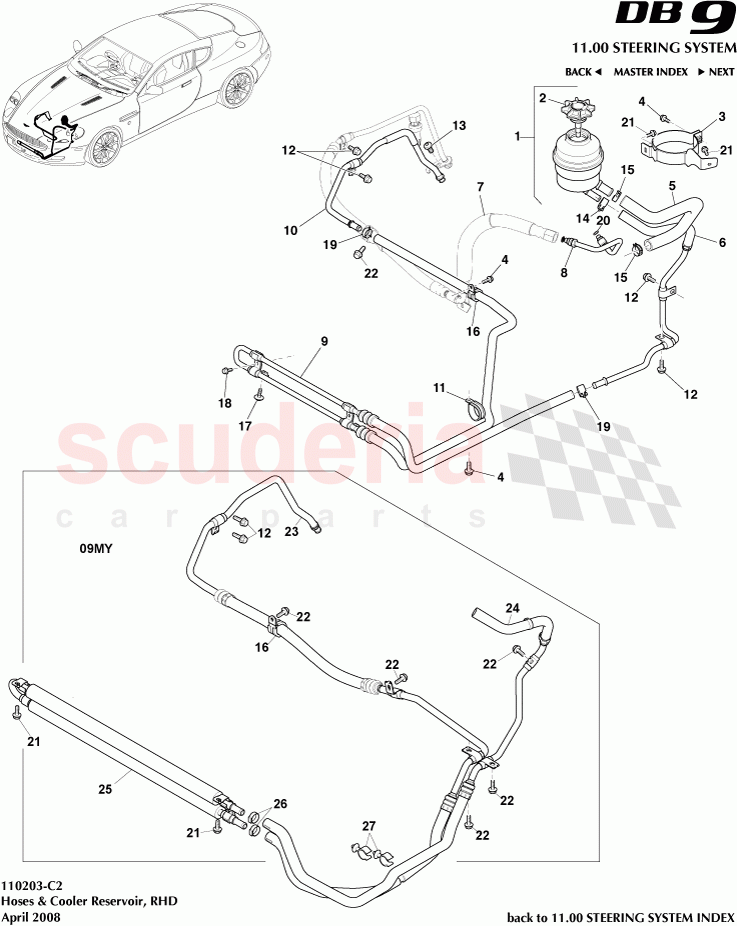

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	4G433R700AB	リザーバーアッセンブリー	$177.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4334006AA	キャップASSY、パワーステアリングリザーバ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433489AC	ブラケット、リザーバー	$56.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433E525AA	Hose assy, reservoir	$118.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433A713BB	Tube assy, PAS return	$92.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433A719BE	Hose assy, PWR steering pump to GR LH	$955.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433494AA	チューブASSY、パワーステアリングポンプアウトレット	$96.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433D746BC	Cooling loop, power steering RHD	$388.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433F558BA	Return pipe, RHD	$54.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436C727AA	PIPE CLIP, OIL COOLER	$3.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	703141	Screw, pan head	$2.83	注文するには
	703141	Screw, pan head	$2.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	701349	HOSE CLAMP, 20mm DIA	$1.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	699545	ホースクランプ	$3.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	699711	P CLIP, 23x15xM6	$1.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G33FA0115ABPK	Screw, M8 x 21	$24.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	703203	Screw, Flange Head M6x20	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D3360155AA	HOSE CLAMP, 18mm	$5.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	3703203	ネジ、FLG、M6 X 25	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D333F558BC	Hose assy, steering gear to cooler	$574.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D333A713AB	Hose assy, steering cooler to reservoir	$511.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D333D746AB	PAS cooler assy	$605.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D3360155AA	HOSE CLAMP, 18mm	$5.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	3786250	エッジプロテクション、スイッチハーネス、150MM	お問い合わせ	注文するには
	4G436C727AA	PIPE CLIP, OIL COOLER	$3.53	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	4G433R700AB	リザーバーアッセンブリー	4G433R700AB リザーバーアッセンブリー	$177.43	1
2	4G4334006AA	キャップASSY、パワーステアリングリザーバ	4G4334006AA キャップASSY、パワーステアリングリザーバ	-	1	Enquire
3	4G433489AC	ブラケット、リザーバー	4G433489AC ブラケット、リザーバー	$56.75	1
4	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 08MY From (V) A09110	$0.59	3
4	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 07MY	$0.59	3
5	4G433E525AA	Hose assy, reservoir	4G433E525AA Hose assy, reservoir Reservoir to Pump	$118.88	1
6	4G433A713BB	Tube assy, PAS return	4G433A713BB Tube assy, PAS return	$92.73	1
7	4G433A719BE	Hose assy, PWR steering pump to GR LH	4G433A719BE Hose assy, PWR steering pump to GR LH Pump to GR LH	$955.68	1
8	4G433494AA	チューブASSY、パワーステアリングポンプアウトレット	4G433494AA チューブASSY、パワーステアリングポンプアウトレット	$96.86	1
9	4G433D746BC	Cooling loop, power steering RHD	4G433D746BC Cooling loop, power steering RHD	$388.67	1
10	4G433F558BA	Return pipe, RHD	4G433F558BA Return pipe, RHD Gear to cooler	$54.88	1
11	4G436C727AA	PIPE CLIP, OIL COOLER	4G436C727AA PIPE CLIP, OIL COOLER	$3.53	3
12	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 08MY From (V) A09110	$0.48	6
12	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG 07MY	$0.48	6
13	703141	Screw, pan head	703141 Screw, pan head 08MY From (V) A09110	$2.83	1
13	703141	Screw, pan head	703141 Screw, pan head 07MY	$2.83	1
14	701349	HOSE CLAMP, 20mm DIA	701349 HOSE CLAMP, 20mm DIA	$1.00	1
15	699545	ホースクランプ	699545 ホースクランプ	$3.51	2
16	699711	P CLIP, 23x15xM6	699711 P CLIP, 23x15xM6	$1.98	2
17	6G33FA0115ABPK	Screw, M8 x 21	6G33FA0115ABPK Screw, M8 x 21	$24.32	2
18	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 Cooling loop	$0.34	3
19	8D3360155AA	HOSE CLAMP, 18mm	8D3360155AA HOSE CLAMP, 18mm	$5.79	2
21	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 4 off for 09MY	$0.59	2
22	3703203	ネジ、FLG、M6 X 25	3703203 ネジ、FLG、M6 X 25 5 off for 09MY	-	1	Enquire
23	8D333F558BC	Hose assy, steering gear to cooler	8D333F558BC Hose assy, steering gear to cooler 09MY	$574.02	1
24	8D333A713AB	Hose assy, steering cooler to reservoir	8D333A713AB Hose assy, steering cooler to reservoir 09MY	$511.08	1
25	8D333D746AB	PAS cooler assy	8D333D746AB PAS cooler assy 09MY	$605.04	1
26	8D3360155AA	HOSE CLAMP, 18mm	8D3360155AA HOSE CLAMP, 18mm 09MY	$5.79	2
27	3786250	エッジプロテクション、スイッチハーネス、150MM	3786250 エッジプロテクション、スイッチハーネス、150MM Not illustrated	-	1	Enquire
27	4G436C727AA	PIPE CLIP, OIL COOLER	4G436C727AA PIPE CLIP, OIL COOLER 09MY	$3.53	2

ホースおよびクーラーリザーバ（右側）

Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - ホースおよびクーラーリザーバ（右側）
