Name: Rear Suspension Assembly
Rating: 5.0 (1 reviews)

Rear Suspension Assembly of Aston Martin Aston Martin DB9 (2013-2016)

すべて見る

Aston Martin DB9 (2013-2016) - リアサスペンションアッセンブリー

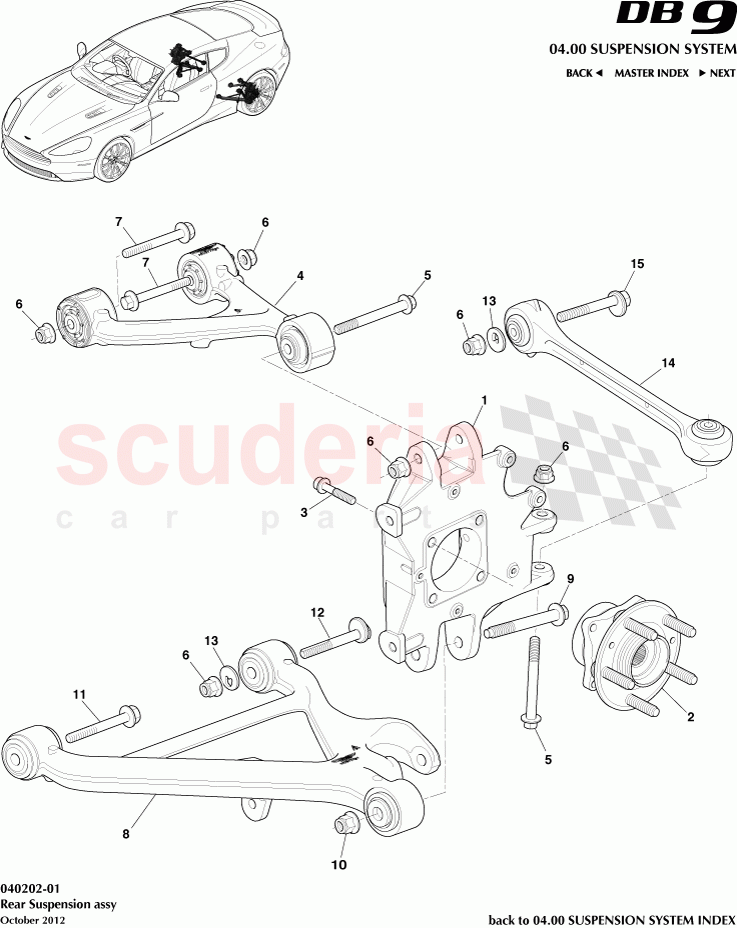

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AD235A971AA	ナックル、リアホイール、左側	$1,843.79	注文するには

写真	部品番号	説明	価格(各)	ストック

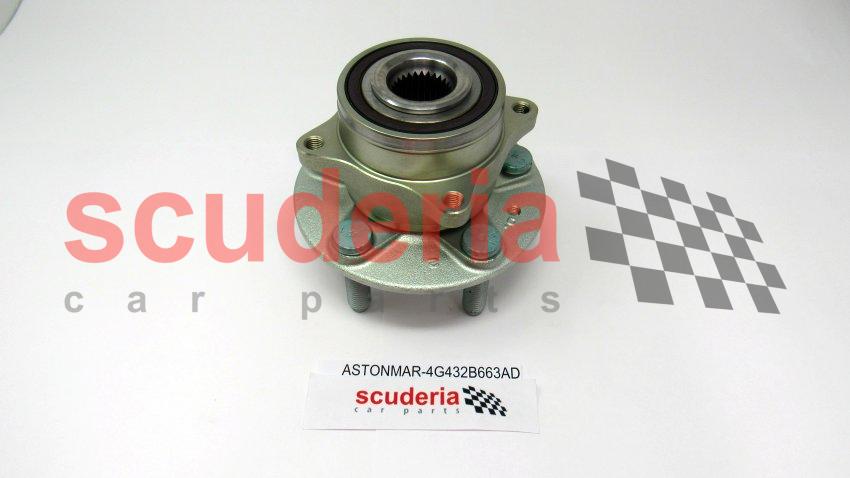

	4G432B663AD	ハブ＆ベアリングアセンブリ	$564.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430783AAPK	Bolt, M10 x 55 grd 10.9	$26.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD335K743AB	ARM & BUSH ASSEMBLY,UPPER	$616.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD33487029AA	Bolt, M12 x 110	$9.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	703565	ナット、M12×1.75 六角フランジ	$2.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	703181	BOLT, M12x85, HEX FLG	$15.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	DG435B531AB	ARM & BUSH ASSEMBLY,LOWER, LH	$671.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	703133	BOLT, M14x110, HEX FLG	$24.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	704596	Nut M14, Hex Flg	$2.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	CG4308024AA	BOLT, M12x90, HEX FLG,GRD 10.9	$7.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	703274	Bolt, M12 eccentric	$47.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432610840	Washer, M12 eccentric	$60.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	BG435B551AA	Toe Control Arm, Rear	$297.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G435K978AB	BOLT, M12x90, ECCENTRIC	$43.56	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	AD235A970AA	Knuckle, Rear Wheel, RH	AD235A970AA Knuckle, Rear Wheel, RH	$1,843.79	1
-	DG435B530AB	ARM & BUSH ASSEMBLY,LOWER, RH	DG435B530AB ARM & BUSH ASSEMBLY,LOWER, RH	$685.45	1
1	AD235A971AA	ナックル、リアホイール、左側	AD235A971AA ナックル、リアホイール、左側	$1,843.79	1
2	4G432B663AD	ハブ＆ベアリングアセンブリ	4G432B663AD ハブ＆ベアリングアセンブリ	$564.43	2
3	4G430783AAPK	Bolt, M10 x 55 grd 10.9	4G430783AAPK Bolt, M10 x 55 grd 10.9 5 Per Pack	$26.19	8
4	CD335K743AB	ARM & BUSH ASSEMBLY,UPPER	CD335K743AB ARM & BUSH ASSEMBLY,UPPER	$616.27	2
5	AD33487029AA	Bolt, M12 x 110	AD33487029AA Bolt, M12 x 110	$9.45	4
6	703565	ナット、M12×1.75 六角フランジ	703565 ナット、M12×1.75 六角フランジ	$2.30	12
7	703181	BOLT, M12x85, HEX FLG	703181 BOLT, M12x85, HEX FLG	$15.24	4
8	DG435B531AB	ARM & BUSH ASSEMBLY,LOWER, LH	DG435B531AB ARM & BUSH ASSEMBLY,LOWER, LH	$671.99	1
9	703133	BOLT, M14x110, HEX FLG	703133 BOLT, M14x110, HEX FLG	$24.30	2
10	704596	Nut M14, Hex Flg	704596 Nut M14, Hex Flg	$2.37	2
11	CG4308024AA	BOLT, M12x90, HEX FLG,GRD 10.9	CG4308024AA BOLT, M12x90, HEX FLG,GRD 10.9	$7.26	2
12	703274	Bolt, M12 eccentric	703274 Bolt, M12 eccentric	$47.89	2
13	4G432610840	Washer, M12 eccentric	4G432610840 Washer, M12 eccentric	$60.05	4
14	BG435B551AA	Toe Control Arm, Rear	BG435B551AA Toe Control Arm, Rear	$297.69	2
15	4G435K978AB	BOLT, M12x90, ECCENTRIC	4G435K978AB BOLT, M12x90, ECCENTRIC	$43.56	2

リアサスペンションアッセンブリー

Aston Martin DB9 (2013-2016)

Aston Martin DB9 (2013-2016) - リアサスペンションアッセンブリー
