Aston Martin DBS V12 - エバポレーター＆ヒーター

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
703265 ネジ、M6 X 16なべ頭 $0.59 注文するには
4G4318N407BC HVAC ASSEMBLY & ECU $2,426.13 注文するには
4G4318N407AD HVAC ASSEMBLY & ECU $2,426.13 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319N574AA Seal, air duct $1.64 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319D692AA Seal Foam, Sealing Plate $12.82 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319A699BB DRAIN TUBE ASSEMBLY $25.32 注文するには
4G4319A699AB DRAIN TUBE ASSEMBLY $27.26 注文するには
写真 部品番号 説明 価格(各) ストック
701172 CLIP, 16.0x2.8-3.3 $0.78 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319F616AA Tube Assy, Evaporator $173.56 注文するには
4G4319850AA Evaporator, A/C $982.25 注文するには
写真 部品番号 説明 価格(各) ストック
4G43ALR8679AA SCREW, M5x40, HEX SKT $2.12 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318D673AA Sealing, htr core tube to htr case $14.23 注文するには
4G4318693AA SEAL, EVAPORATOR VALVE $14.33 注文するには
4G4318D669AA Sealing,htr core $21.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318A271BA HEATER CORE ASSEMBLY $484.37 注文するには
4G4318D671AA HEATER CORE ASSEMBLY $178.72 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319F615AA RESISTOR, AIRCON $404.95 注文するには
写真 部品番号 説明 価格(各) ストック
4G43N104084AA ネジ、M5 X 16 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319F598AA SENSOR, EVAPORATORTEMPERATURE $20.95 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319924BB BLOWER ASSEMBLY $712.71 注文するには
4G4319925AB BLOWER ASSEMBLY $712.71 注文するには
写真 部品番号 説明 価格(各) ストック
703612 Nut and Washer, M6 Hex $0.82 注文するには
写真 部品番号 説明 価格(各) ストック
4G4313ZE1AAPK 花粉フィルター $83.64 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319F612AA BLOWER MOTOR ASSEMBLY $773.47 注文するには
4G4319F613AA BLOWER MOTOR ASSEMBLY $231.78 注文するには
写真 部品番号 説明 価格(各) ストック
4G43N104301AA SCREW, M5x16, HX SPECIAL $0.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318535BF BRACKET, BLOWER MOUNTING $68.68 注文するには
4G4318535AE BRACKET, BLOWER MOUNTING $68.68 注文するには
写真 部品番号 説明 価格(各) ストック
703745 Bolt, M8x35, HVAC to heater $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
703137 WASHER, M8x25x2, PLAIN お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
6G3358762AA RIVNUT, M8, LOW PROFILE,0.8-3mm GR $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
702944 Nut, M6 flg $1.82 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318A250AA SERVO ASSEMBLY,FRESH/RECIRCULATE AIR $355.70 注文するには
4G4318A251AA SERVO ASSEMBLY,FRESH/RECIRCULATE AIR $355.70 注文するには
写真 部品番号 説明 価格(各) ストック
692785 ネジ M4×16 ポジ皿頭亜鉛メッキ $2.00 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318D674AA SERVO ASSEMBLY, AIR MIX $355.70 注文するには
4G4318D675AA SERVO ASSEMBLY, AIR MIX $355.70 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318E246AA SERVO ASSEMBLY, HEATERMODE $355.70 注文するには
4G4318E247AA SERVO ASSEMBLY, HEATERMODE $355.70 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314F164AA コントロールアセンブリ、エアコン＆ヒーター温度 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G43121205AA ブラケット、ECU取り付け、左ハンドルのみ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
692785 ネジ M4×16 ポジ皿頭亜鉛メッキ $2.00 注文するには
すべて見る

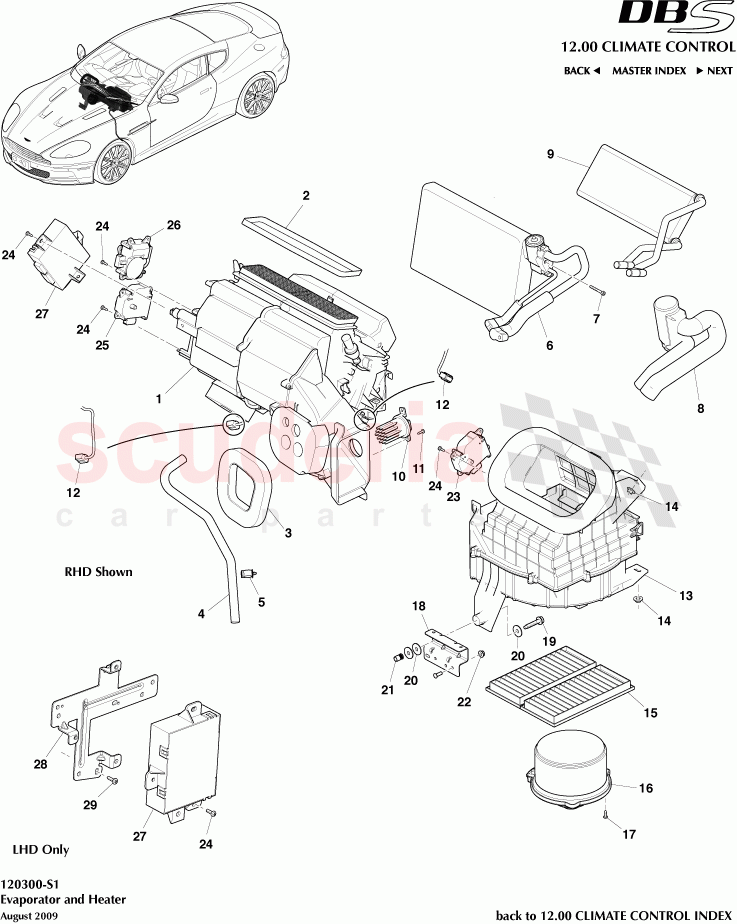

Evaporator and Heater of Aston Martin Aston Martin DBS V12 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 703265
ネジ、M6 X 16なべ頭 		$0.59 1
1 4G4318N407BC
HVAC ASSEMBLY & ECU 		$2,426.13 1
1 4G4318N407AD
HVAC ASSEMBLY & ECU 		$2,426.13 1
2 4G4319N574AA
Seal, air duct 		$1.64 1
3 4G4319D692AA
Seal Foam, Sealing Plate 		$12.82 1
4 4G4319A699BB
DRAIN TUBE ASSEMBLY 		$25.32 1
4 4G4319A699AB
DRAIN TUBE ASSEMBLY 		$27.26 1
5 701172
CLIP, 16.0x2.8-3.3 		$0.78 1
6 4G4319F616AA
Tube Assy, Evaporator 		$173.56 1
6 4G4319850AA
Evaporator, A/C 		$982.25 1
7 4G43ALR8679AA
SCREW, M5x40, HEX SKT 		$2.12 2
8 4G4318D673AA
Sealing, htr core tube to htr case 		$14.23 1
8 4G4318693AA
SEAL, EVAPORATOR VALVE 		$14.33 1
8 4G4318D669AA
Sealing,htr core 		$21.20 1
9 4G4318A271BA
HEATER CORE ASSEMBLY 		$484.37 1
9 4G4318D671AA
HEATER CORE ASSEMBLY 		$178.72 1
10 4G4319F615AA
RESISTOR, AIRCON 		$404.95 1
11 4G43N104084AA
ネジ、M5 X 16 		- 2 Enquire
12 4G4319F598AA
SENSOR, EVAPORATORTEMPERATURE 		$20.95 2
13 4G4319924BB
BLOWER ASSEMBLY 		$712.71 1
13 4G4319925AB
BLOWER ASSEMBLY 		$712.71 1
14 703612
Nut and Washer, M6 Hex 		$0.82 5
15 4G4313ZE1AAPK
花粉フィルター 		$83.64 1
16 4G4319F612AA
BLOWER MOTOR ASSEMBLY 		$773.47 1
16 4G4319F613AA
BLOWER MOTOR ASSEMBLY 		$231.78 1
17 4G43N104301AA
SCREW, M5x16, HX SPECIAL 		$0.20 3
18 4G4318535BF
BRACKET, BLOWER MOUNTING 		$68.68 1
18 4G4318535AE
BRACKET, BLOWER MOUNTING 		$68.68 1
19 703745
Bolt, M8x35, HVAC to heater 		$0.75 1
20 703137
WASHER, M8x25x2, PLAIN 		- 2 Enquire
21 6G3358762AA
RIVNUT, M8, LOW PROFILE,0.8-3mm GR 		$0.53 1
22 702944
Nut, M6 flg 		$1.82 2
23 4G4318A250AA
SERVO ASSEMBLY,FRESH/RECIRCULATE AIR 		$355.70 1
23 4G4318A251AA
SERVO ASSEMBLY,FRESH/RECIRCULATE AIR 		$355.70 1
24 692785
ネジ M4×16 ポジ皿頭亜鉛メッキ 		$2.00 12
25 4G4318D674AA
SERVO ASSEMBLY, AIR MIX 		$355.70 1
25 4G4318D675AA
SERVO ASSEMBLY, AIR MIX 		$355.70 1
26 4G4318E246AA
SERVO ASSEMBLY, HEATERMODE 		$355.70 1
26 4G4318E247AA
SERVO ASSEMBLY, HEATERMODE 		$355.70 1
27 4G4314F164AA
コントロールアセンブリ、エアコン＆ヒーター温度 		- 1 Enquire
28 4G43121205AA
ブラケット、ECU取り付け、左ハンドルのみ 		- 1 Enquire
29 692785
ネジ M4×16 ポジ皿頭亜鉛メッキ 		$2.00 3
