Name: Body Side Quarter Trim Assembly (Volante)
Rating: 4.7 (1 reviews)

Body Side Quarter Trim Assembly (Volante) of Aston Martin Aston Martin DBS V12

すべて見る

Aston Martin DBS V12 - ボディサイドクォータートリムASSY（ボランテ）

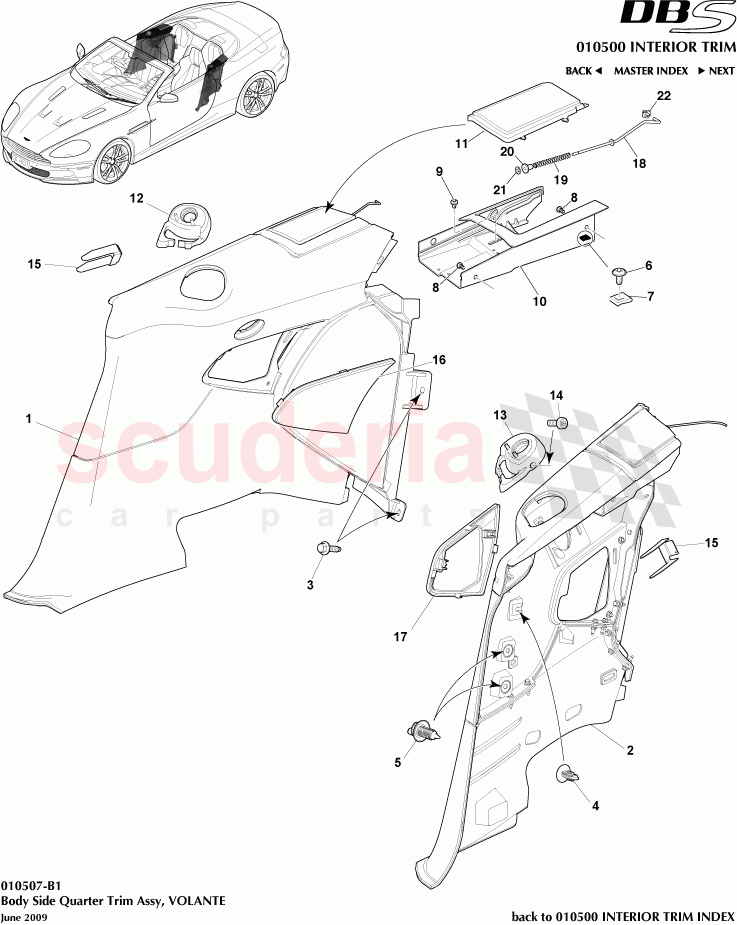

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AD33L31112AAW	Panel assy, body side trim, RHS	$1,407.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD33L31113AAW	Panel assy, body side trim, LHS	$1,293.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	703026	Screw M5x16 Hex flg hd	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	701581PK	Firtree Flat HD	$11.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43STC3710BA	Fir tree key hole, 7.9 x 14	$1.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	701653	SPRING NUT, 4.2x0.7-2, UTYPE	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	703179	Screw, M5 x 10 pan head	$0.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	702211	Screw, M5 x 8, Pan Hd	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43LB605H20ADW	Flap Finisher, C Frame Bonded, RH	$355.81	注文するには
	4G43LB605H21ADW	Flap Finisher, C Frame Bonded, LH	$355.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43539A40ABW	Flap assy, flip top, RHS	$611.12	注文するには
	4G43539A41ABW	Flap assy, flip top, LHS	$581.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43L24858AB	Bezel Assy Seat Belt, RH	$243.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43L24859AB	Bezel Assy Seat Belt, LH	$394.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43V850063AA	ネジ、M5 X 12	$0.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43290E16AB	プレート	$13.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D33L312A94BA	GRILLE, SPEAKER, RH	$761.19	注文するには
	9G43L312A94BD	グリル、リアクォーター、右側	$744.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D33L312A95BA	GRILLE, SPEAKER, LH	$761.19	注文するには
	9G43L312A95BD	グリル、リアクォーター、左側	$744.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43L53296AA	Link Rod, RH	$47.00	注文するには
	4G43L53297AA	Link Rod, LH	$26.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4317431AA	スプリング	$2.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43338013AA	PLUG, 6mm	$1.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43103021AB	FIXER, PUSH-ON	$1.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G431861AA	クリップ	$0.52	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	AD33L31112AAW	Panel assy, body side trim, RHS	AD33L31112AAW Panel assy, body side trim, RHS	$1,407.70	1
2	AD33L31113AAW	Panel assy, body side trim, LHS	AD33L31113AAW Panel assy, body side trim, LHS	$1,293.98	1
3	703026	Screw M5x16 Hex flg hd	703026 Screw M5x16 Hex flg hd 2 per panel	$0.34	4
4	701581PK	Firtree Flat HD	701581PK Firtree Flat HD 1 per panel	$11.61	2
5	4G43STC3710BA	Fir tree key hole, 7.9 x 14	4G43STC3710BA Fir tree key hole, 7.9 x 14 2 per panel	$1.37	4
7	701653	SPRING NUT, 4.2x0.7-2, UTYPE	701653 SPRING NUT, 4.2x0.7-2, UTYPE 1 per frame	$0.48	2
8	703179	Screw, M5 x 10 pan head	703179 Screw, M5 x 10 pan head 2 per frame	$0.37	4
9	702211	Screw, M5 x 8, Pan Hd	702211 Screw, M5 x 8, Pan Hd 1 per frame	$0.18	2
10	4G43LB605H20ADW	Flap Finisher, C Frame Bonded, RH	4G43LB605H20ADW Flap Finisher, C Frame Bonded, RH	$355.81	1
10	4G43LB605H21ADW	Flap Finisher, C Frame Bonded, LH	4G43LB605H21ADW Flap Finisher, C Frame Bonded, LH	$355.81	1
11	4G43539A40ABW	Flap assy, flip top, RHS	4G43539A40ABW Flap assy, flip top, RHS	$611.12	1
11	4G43539A41ABW	Flap assy, flip top, LHS	4G43539A41ABW Flap assy, flip top, LHS	$581.03	1
12	4G43L24858AB	Bezel Assy Seat Belt, RH	4G43L24858AB Bezel Assy Seat Belt, RH	$243.95	1
13	4G43L24859AB	Bezel Assy Seat Belt, LH	4G43L24859AB Bezel Assy Seat Belt, LH	$394.09	1
14	4G43V850063AA	ネジ、M5 X 12	4G43V850063AA ネジ、M5 X 12 1 per bezel	$0.61	2
15	4G43290E16AB	プレート	4G43290E16AB プレート 1 per panel	$13.50	2
16	9D33L312A94BA	GRILLE, SPEAKER, RH	9D33L312A94BA GRILLE, SPEAKER, RH B&O, Black	$761.19	1
16	9G43L312A94BD	グリル、リアクォーター、右側	9G43L312A94BD グリル、リアクォーター、右側 B&O	$744.48	1
17	9D33L312A95BA	GRILLE, SPEAKER, LH	9D33L312A95BA GRILLE, SPEAKER, LH B&O, Black	$761.19	1
17	9G43L312A95BD	グリル、リアクォーター、左側	9G43L312A95BD グリル、リアクォーター、左側 B&O	$744.48	1
18	4G43L53296AA	Link Rod, RH	4G43L53296AA Link Rod, RH	$47.00	1
18	4G43L53297AA	Link Rod, LH	4G43L53297AA Link Rod, LH	$26.60	1
19	4G4317431AA	スプリング	4G4317431AA スプリング 1 per Link	$2.98	2
20	4G43338013AA	PLUG, 6mm	4G43338013AA PLUG, 6mm 1 per Link	$1.12	2
21	4G43103021AB	FIXER, PUSH-ON	4G43103021AB FIXER, PUSH-ON 1 per Link	$1.85	2
22	4G431861AA	クリップ	4G431861AA クリップ 1 per Link	$0.52	2

ボディサイドクォータートリムAssy（ボランテ）

Aston Martin DBS V12

Aston Martin DBS V12 - ボディサイドクォータートリムASSY（ボランテ）
