バルブトレイン

Aston Martin DBS V12

自分の役割を見つける

Aston Martin DBS V12 - バルブトレイン

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
1R120310483 チェーン、タイミング $112.68 在庫あり
写真 部品番号 説明 価格(各) ストック
4G430310013 アームアセンブリ、タイミングチェーンテンショナー $57.81 在庫あり
写真 部品番号 説明 価格(各) ストック
1R120310069 ガイド、タイミングチェーン、RH $74.08 在庫あり
写真 部品番号 説明 価格(各) ストック
702851 BOLT & WASHER M8 X 32 HEX FLANGE $5.14 在庫あり
写真 部品番号 説明 価格(各) ストック
1R120310070 ガイド、タイミングチェーン、LH $74.08 在庫あり
写真 部品番号 説明 価格(各) ストック
703694 ボルト＆ワッシャー M8×45 HF PIL 8 $5.97 注文するには
写真 部品番号 説明 価格(各) ストック
1R120310071 テンショナー - タイミングチェーン $282.16 在庫あり
写真 部品番号 説明 価格(各) ストック
4G430210012 クランクシャフトスプロケットダブル - 21t $67.44 在庫あり
写真 部品番号 説明 価格(各) ストック
1R120710720 センサーリング $49.96 注文するには
写真 部品番号 説明 価格(各) ストック
7G4E6A267AB カムシャフトASSY、吸気、左側 $1,268.85 注文するには
写真 部品番号 説明 価格(各) ストック
7G4E6A269AB カムシャフトASSY、エキゾースト、左側 $1,251.81 注文するには
7G4E6A268AB カムシャフトASSY、エキゾースト、右側 $1,251.81 注文するには
7G4E6A266AB カムシャフトASSY、インテーク、右側 $1,269.14 注文するには
写真 部品番号 説明 価格(各) ストック
685321 ボルト、M6 X 40、六角HD $7.45 注文するには
写真 部品番号 説明 価格(各) ストック
785366 ガスケットスパークプラグホール $7.11 在庫あり
写真 部品番号 説明 価格(各) ストック
685914 アームASSY バルブロッカー $30.69 在庫あり
写真 部品番号 説明 価格(各) ストック
685041 キー、バルブスプリング $15.94 在庫あり
写真 部品番号 説明 価格(各) ストック
685040 リテーナーバルブスプリング $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
1R120610062 スプリング、バルブ $12.61 在庫あり
写真 部品番号 説明 価格(各) ストック
685038PK シールバルブステム（24個入り） $82.15 在庫あり
写真 部品番号 説明 価格(各) ストック
685042 アジャスターバルブラッシュ $34.00 在庫あり
写真 部品番号 説明 価格(各) ストック
685037 バルブ、EXHAUST $52.37 在庫あり
写真 部品番号 説明 価格(各) ストック
8D336510BA ブッシング、バルブガイド $4.24 注文するには
685034 インサート-V/シート出口 $3.50 在庫あり
685035 ブッシング、バルブガイド $4.03 注文するには
写真 部品番号 説明 価格(各) ストック
4G430610577 バルブ、インレット $124.09 在庫あり
写真 部品番号 説明 価格(各) ストック
6G430610177 インサート、バルブシート、吸気 $2.22 在庫あり
すべて見る

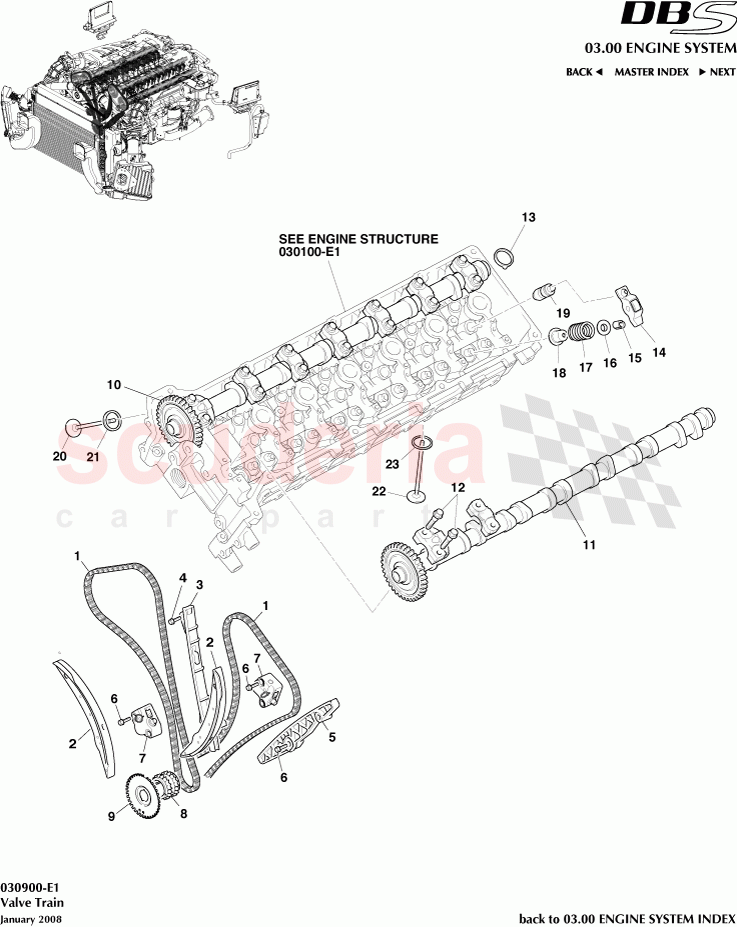

Valve Train of Aston Martin Aston Martin DBS V12 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 1R120310483
チェーン、タイミング
在庫あり 		$112.68 2
2 4G430310013
アームアセンブリ、タイミングチェーンテンショナー
在庫あり 		$57.81 2
3 1R120310069
ガイド、タイミングチェーン、RH
在庫あり 		$74.08 1
4 702851
BOLT & WASHER M8 X 32 HEX FLANGE
在庫あり 		$5.14 2
5 1R120310070
ガイド、タイミングチェーン、LH
在庫あり 		$74.08 1
6 703694
ボルト＆ワッシャー M8×45 HF PIL 8 		$5.97 6
7 1R120310071
テンショナー - タイミングチェーン
在庫あり 		$282.16 2
8 4G430210012
クランクシャフトスプロケットダブル - 21t
在庫あり 		$67.44 1
9 1R120710720
センサーリング 		$49.96 1
10 7G4E6A267AB
カムシャフトASSY、吸気、左側 		$1,268.85 1
11 7G4E6A269AB
カムシャフトASSY、エキゾースト、左側 		$1,251.81 1
11 7G4E6A268AB
カムシャフトASSY、エキゾースト、右側 		$1,251.81 1
11 7G4E6A266AB
カムシャフトASSY、インテーク、右側 		$1,269.14 1
12 685321
ボルト、M6 X 40、六角HD 		$7.45 56
13 785366
ガスケットスパークプラグホール
在庫あり 		$7.11 12
14 685914
アームASSY バルブロッカー
在庫あり 		$30.69 48
15 685041
キー、バルブスプリング
在庫あり 		$15.94 96
16 685040
リテーナーバルブスプリング
在庫あり 		$1.78 48
17 1R120610062
スプリング、バルブ
在庫あり 		$12.61 48
18 685038PK
シールバルブステム（24個入り）
在庫あり 		$82.15 48
19 685042
アジャスターバルブラッシュ
在庫あり 		$34.00 48
20 685037
バルブ、EXHAUST
在庫あり 		$52.37 24
21 8D336510BA
ブッシング、バルブガイド
12MY 		$4.24 48
21 685034
インサート-V/シート出口
在庫あり 		$3.50 24
21 685035
ブッシング、バルブガイド 		$4.03 48
22 4G430610577
バルブ、インレット
在庫あり 		$124.09 24
23 6G430610177
インサート、バルブシート、吸気
在庫あり 		$2.22 24
