Fuse Panels of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

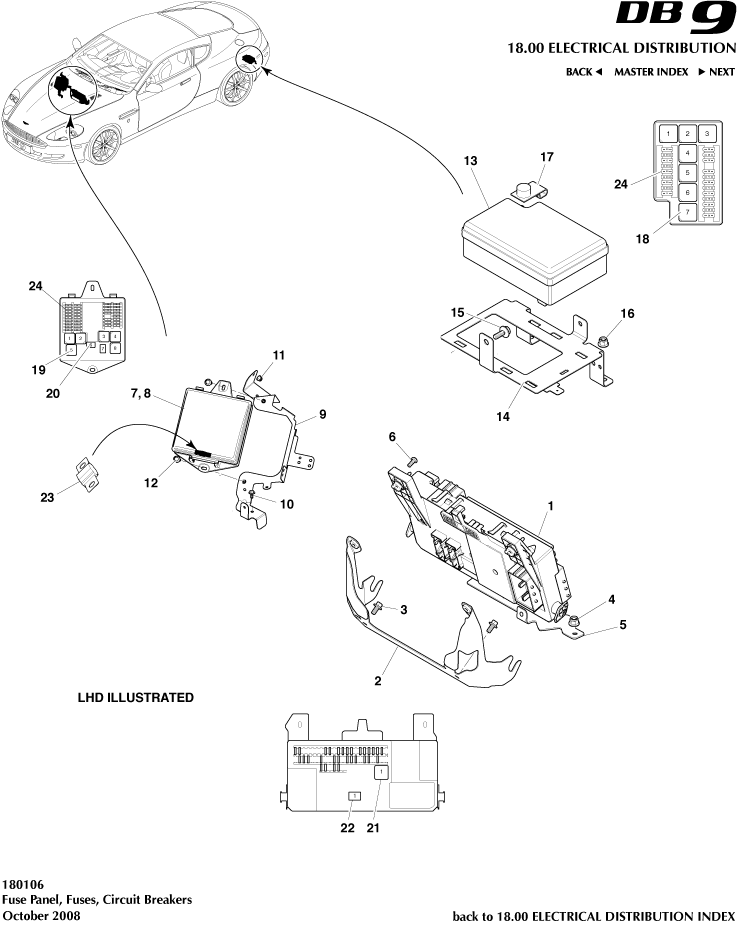

Aston Martin GT DB9 (2004-2017) - Fuse Panels

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8G4314C245AA	CEM - Central Electronic Module	8G4314C245AA CEM - Central Electronic Module From 08MY To 10MY, VIN A12504	$950.87	1
-	8G4314C245AA	CEM - Central Electronic Module	8G4314C245AA CEM - Central Electronic Module From 10MY, VIN A12505. Order 702802 Car Config when ordering CEM	$950.87	1
-	4G43-13B525-BF	ブラケット、キャビンヒューズボックスセム、左ハンドル	4G43-13B525-BF ブラケット、キャビンヒューズボックスセム、左ハンドル RHD	-	1	Enquire
-	4G43-14N072-BD	ブラケット、ヒューズボックス取り付け、右ハンドル	4G43-14N072-BD ブラケット、ヒューズボックス取り付け、右ハンドル RHD	-	1	Enquire
-	4G43L41041AA	Edge Strip, Black 2 x 40, Panel Air Vent	4G43L41041AA Edge Strip, Black 2 x 40, Panel Air Vent Bracket, Fusebox mounting	$12.69	1
-	700963	ねじ M4X8 パンHD	700963 ねじ M4X8 パンHD Bracket, Fusebox mounting	$0.48	1
-	8D3314A173AB	Fusebox, engine bay	8D3314A173AB Fusebox, engine bay 09MY	$487.74	1
-	BG3314A173AB	Fusebox assy, Engine Bay	BG3314A173AB Fusebox assy, Engine Bay 11MY	$491.33	1
-	4G4314A173BK	Bracket, Engine Bay Fusebox RHD	4G4314A173BK Bracket, Engine Bay Fusebox RHD RHD	$66.86	1
-	4G4314A073AJ	Fusebox, Rear 22W	4G4314A073AJ Fusebox, Rear 22W From 07MY	$443.72	1
-	4G433710962	FUSE, 80 amp, MIDI	4G433710962 FUSE, 80 amp, MIDI 09MY	$18.97	-
-	3723423	FUSE, 7.5 amp	3723423 FUSE, 7.5 amp -	$2.10	-
-	3723424	FUSE, 10 amp	3723424 FUSE, 10 amp -	$1.93	-
-	3723425	FUSE, 15 amp	3723425 FUSE, 15 amp -	$1.93	-
-	3723426	FUSE, 20 amp	3723426 FUSE, 20 amp -	$1.93	-
-	3723427	FUSE, 25 amp	3723427 FUSE, 25 amp -	$1.87	-
-	3723428	FUSE, 30 amp	3723428 FUSE, 30 amp -	$4.33	-
-	HY533710002	FUSE, 40 amp	HY533710002 FUSE, 40 amp -	$2.80	-
1	4G433711201	モジュール、中央電子アセンブリ	4G433711201 モジュール、中央電子アセンブリ Up To 08MY, See SB-19-0332	$950.87	1
2	4G4313B525BG	Bracket, Cabin Fusebox CEM	4G4313B525BG Bracket, Cabin Fusebox CEM LHD	$45.32	1
3	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD Bracket, CEM	$0.34	2
4	702429	Nut, flg, M6	702429 Nut, flg, M6 Bracket, CEM	$0.16	1
5	8D3314N072AE	ブラケット、ヒューズボックス	8D3314N072AE ブラケット、ヒューズボックス LHD	$43.54	1
6	701449	Screw, M5x12	701449 Screw, M5x12 Bracket, Fusebox mounting	-	1	Enquire
7	4G4314A173AF	Fusebox assy, engine bay	4G4314A173AF Fusebox assy, engine bay -	$541.25	1
8	4G433710589	Lid, engine bay fusebox	4G433710589 Lid, engine bay fusebox -	-	1	Enquire
9	4G4314A173CJ	Bracket, Engine Bay Fusebox LHD	4G4314A173CJ Bracket, Engine Bay Fusebox LHD LHD	-	1	Enquire
10	701196	Screw and washer assy, M6x16	701196 Screw and washer assy, M6x16 -	-	2	Enquire
11	700142	Nut, flg, M6	700142 Nut, flg, M6 Bracket, Engine Fusebox	-	1	Enquire
12	701196	Screw and washer assy, M6x16	701196 Screw and washer assy, M6x16 Engine Fusebox	-	2	Enquire
13	4G4314A073AE	ヒューズボックス、リア	4G4314A073AE ヒューズボックス、リア Up to 07MY. Ensure Fuse Ratings are matched to car	-	1	Enquire
14	4G4314A301AH	Bracket, Rear Fusebox Mounting	4G4314A301AH Bracket, Rear Fusebox Mounting -	$46.11	1
15	703151	Nut/washr, M6	703151 Nut/washr, M6 Boot Fusebox brkt to body	$0.89	1
16	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd Boot Fusebox brkt to body	-	4	Enquire
17	3785236	Cover, terminal- boot fusebox	3785236 Cover, terminal- boot fusebox -	$5.83	1
18	1R123710526	RELAY, CHANGE-OVER,40amp, MAXI	1R123710526 RELAY, CHANGE-OVER,40amp, MAXI Boot Fusebox	$9.81	7
19	1R123710526	RELAY, CHANGE-OVER,40amp, MAXI	1R123710526 RELAY, CHANGE-OVER,40amp, MAXI Engine Bay Fusebox	$9.81	6
20	4G433710659	RELAY, 20 amp	4G433710659 RELAY, 20 amp Engine Bay Fusebox	$5.03	1
21	1R123710526	RELAY, CHANGE-OVER,40amp, MAXI	1R123710526 RELAY, CHANGE-OVER,40amp, MAXI For Central Electronic Module 4G43-37-11201	$9.81	1
21a	1R123710486	RELAY, ASM SYSTEM, 40amp	1R123710486 RELAY, ASM SYSTEM, 40amp For Central Electronic Module 8G43-14C245-AA	$11.62	1
22	4G433710659	RELAY, 20 amp	4G433710659 RELAY, 20 amp CEM	$5.03	1
23	4G433710264	Fuse, 60A, Fan Pack	4G433710264 Fuse, 60A, Fan Pack -	$23.80	-
24	3723422	FUSE, 5 amp	3723422 FUSE, 5 amp -	$1.93	-
