Transaxle, Manual of Aston Martin Aston Martin GT DBS (2007-2012)

すべて見る

Aston Martin GT DBS (2007-2012) - トランスアクスル、マニュアル

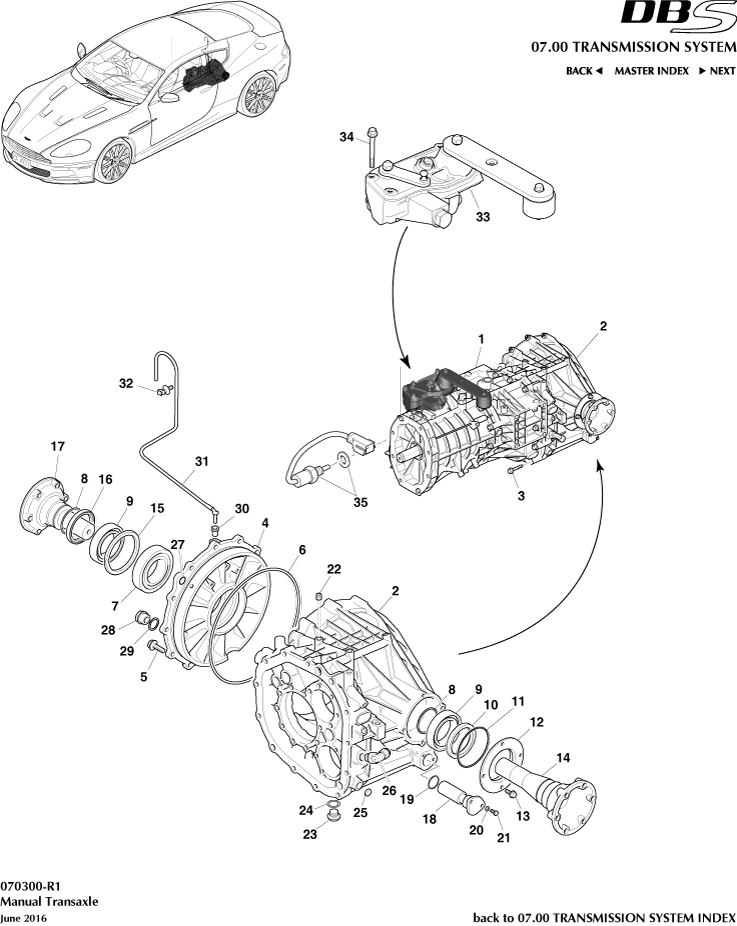

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G4319G506AA	Grease, Manual transmission	4G4319G506AA Grease, Manual transmission -	-	-	Enquire
1	8D337002AD	Transaxle assy complete, Manual	8D337002AD Transaxle assy complete, Manual -	-	1	Enquire
2	4G432710611	Housing, Differential	4G432710611 Housing, Differential -	$5,026.64	1
3	702815	Bolt, M8 x 30	702815 Bolt, M8 x 30 Trans to Diff	$5.15	13
4	4G432710606	Cover, Differential	4G432710606 Cover, Differential -	$1,586.45	1
5	702815	Bolt, M8 x 30	702815 Bolt, M8 x 30 -	$5.15	12
7	4G432710605	ベアリング、ディファレンシャル出力	4G432710605 ベアリング、ディファレンシャル出力 -	$314.16	1
8	702813	シム	702813 シム -	$4.35	2
9	4G432710603	Bearing, dif output shaft	4G432710603 Bearing, dif output shaft -	$208.83	2
10	4G432710483	OIL SEAL, OUTPUT SHAFT,LH, 55x72x8	4G432710483 OIL SEAL, OUTPUT SHAFT,LH, 55x72x8 -	$71.48	1
11	4G432710482	O Ring, 2.62x75.87	4G432710482 O Ring, 2.62x75.87 -	$13.10	1
12	4G432710602	Retainer, dif output shaft bearing	4G432710602 Retainer, dif output shaft bearing -	$98.34	1
13	702812	Bolt, M6 x 16 flange head	702812 Bolt, M6 x 16 flange head -	$1.23	4
14	4G432710600	Output shaft, left side Differential	4G432710600 Output shaft, left side Differential -	$1,219.32	1
15	702814	シム	702814 シム -	$169.77	1
16	4G432710604	OIL SEAL, OUTPUT SHAFT,RH, 55x70x8	4G432710604 OIL SEAL, OUTPUT SHAFT,RH, 55x70x8 -	$70.78	1
17	4G432710601	Output shaft, right side Differential	4G432710601 Output shaft, right side Differential -	$890.36	1
18	4G432710490	オイルフィルター	4G432710490 オイルフィルター -	$192.14	1
19	4G432710491	O Ring, 2.62 x 20.63	4G432710491 O Ring, 2.62 x 20.63 -	-	1	Enquire
20	702821	Washer, 5.3x0.5	702821 Washer, 5.3x0.5 -	$4.21	2
21	4G432710492	Screw, M5 x 0.8 x 12	4G432710492 Screw, M5 x 0.8 x 12 -	$3.17	2
22	702817	セットスクリュー, M8 X 10	702817 セットスクリュー, M8 X 10 -	$7.11	6
25	702818	プラグ	702818 プラグ -	$3.41	1
26	4G43-27-10609	Adaptor 90Â°, trans cooling pipe	4G43-27-10609 Adaptor 90Â°, trans cooling pipe -	-	1	Enquire
27	4G432710502	O RING, 2.62x9.92	4G432710502 O RING, 2.62x9.92 -	$1.80	1
28	4G432710493	Plug, Oil Level M22x1.5	4G432710493 Plug, Oil Level M22x1.5 -	$14.17	1
29	4G432710245	Seal, Flat 22 x 28 x 1.5	4G432710245 Seal, Flat 22 x 28 x 1.5 -	-	1	Enquire
32	701575	クリップ、パイプ	701575 クリップ、パイプ -	$0.73	1
34	702822	Bolt, M6 x 50	702822 Bolt, M6 x 50 -	$5.53	2
35	6G338F875AA	Kit, Switch, Reverse Light	6G338F875AA Kit, Switch, Reverse Light -	$278.29	2
