Aston Martin GT VIRAGE (2012-2013) - エンジン構造

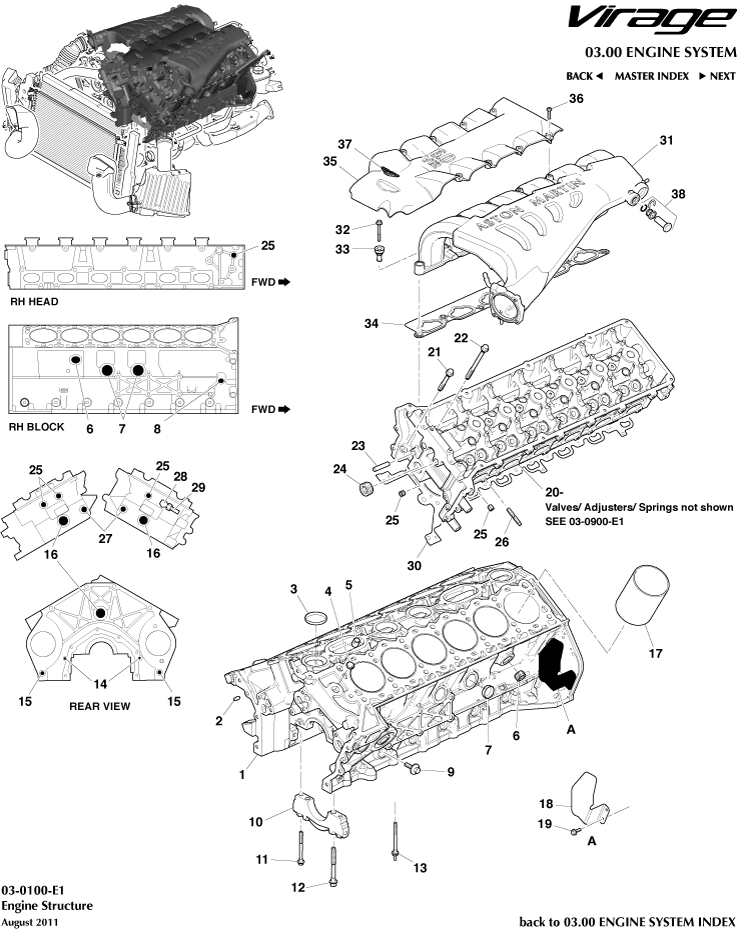

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	CG436007AA	Engine Assembly, 6.0 ltr V12, New	CG436007AA Engine Assembly, 6.0 ltr V12, New Not supplied with Pilot Bearing. Order separately	-	1	Enquire
-	8D336049AA	シリンダーヘッドアセンブリ、右側	8D336049AA シリンダーヘッドアセンブリ、右側 Excludes Valves, Adjusters, Springs and Camshafts	$9,680.19	1
-	CG43-9424-AB	Manifold Assembly, Inlet, RH	CG43-9424-AB Manifold Assembly, Inlet, RH -	-	1	Enquire
2	184995	Pin, 8.0x18.0, Dowel	184995 Pin, 8.0x18.0, Dowel -	$1.13	2
3	185000	Plug, Cup	185000 Plug, Cup -	$16.44	4
4	704775	Plug, 19.35 dia, Expansion cup	704775 Plug, 19.35 dia, Expansion cup -	$1.26	1
5	W701202S300	Pin, 16x19, Hollow Dowel	W701202S300 Pin, 16x19, Hollow Dowel -	-	4	Enquire
6	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex -	$7.76	2
7	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25 -	$5.07	4
8	184998	Plug, 3/4-14 PTF, Internal Hex	184998 Plug, 3/4-14 PTF, Internal Hex -	$1.62	7
9	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$36.09	14
13	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$28.17	4
14	W701500-S300	Pin, 6x16	W701500-S300 Pin, 6x16 -	-	2	Enquire
15	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL -	$18.18	2
16	184998	Plug, 3/4-14 PTF, Internal Hex	184998 Plug, 3/4-14 PTF, Internal Hex -	$1.62	3
18	CD336K342BA	Heatshield, Crankshaft Timing Sensor	CD336K342BA Heatshield, Crankshaft Timing Sensor -	$20.05	1
19	702542	Screw, M6X12, Flg Head IN STOCK	702542 Screw, M6X12, Flg Head - IN STOCK	$2.32	2
20	8D336050AA	シリンダーヘッドアセンブリ、左側	8D336050AA シリンダーヘッドアセンブリ、左側 Excludes Valves, Adjusters, Springs and Camshafts	$9,868.08	1
21	703690	Bolt, M8x63, Hex Flange Head IN STOCK	703690 Bolt, M8x63, Hex Flange Head ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$27.40	4
22	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOT RE-USE IN STOCK	$20.30	28
23	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25 -	$2.68	2
24	W701518-S900	Plug, 1x 1.5, Socket Hex Hd	W701518-S900 Plug, 1x 1.5, Socket Hex Hd -	-	1	Enquire
26	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10 -	$11.25	24
27	686441	Plug, 3/8", 18 socket head	686441 Plug, 3/8", 18 socket head -	$0.88	2
28	685664	Adaptor, Oil Pressure Sender	685664 Adaptor, Oil Pressure Sender -	-	1	Enquire
29	1R123910532	油圧スイッチ IN STOCK	1R123910532 油圧スイッチ - IN STOCK	$9.27	1
31	CG43-9424-BB	Manifold Assembly, Inlet, LH	CG43-9424-BB Manifold Assembly, Inlet, LH -	-	1	Enquire
32	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG -	$16.54	14
34	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド - IN STOCK	$390.18	2
35	CG439J444BC	Support, Inlet Manifold	CG439J444BC Support, Inlet Manifold -	$672.35	1
36	702847	ねじ M6X20 六角 FLG HD IN STOCK	702847 ねじ M6X20 六角 FLG HD - IN STOCK	$2.51	8
38	705136	カートリッジアセンブリ	705136 カートリッジアセンブリ -	-	1	Enquire
