Engine Lubrication Assembly of Aston Martin Aston Martin One-77

すべて見る

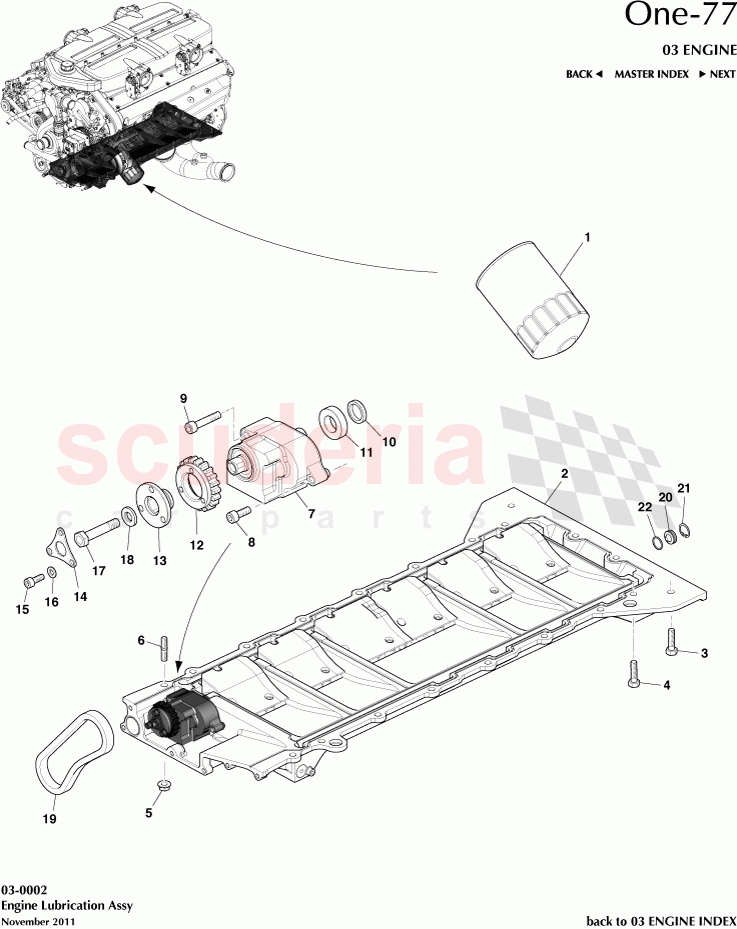

Aston Martin One-77 - エンジン潤滑アセンブリ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AY936714AA	フィルター、オイル	$63.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY936C707AA	アッセンブリドライサンプ BTCH 3	$81,857.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY938910024	ネジ、上部ブラケット、エアコンポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705359	スタッド、サンプ対ブロック	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410043	ポンプ、SCAVENGE	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY93857799BA	スクリュー M6 X1 X 50 SCH	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705361	ネジ、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410045	スペーサー、掃気ポンプ～サンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410046	ベアリング、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410047	ギア、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410048	カップリング、スプロケット、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410049	プレート-ナット、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705362	ネジ、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705363	ワッシャー、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705364	ボルト、NAS、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	705365	カップリング、ワッシャ、スカベンジポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY936A985AA	チェーンスカブPMPドライブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY936C856AA	プラグ - サンプ	$145.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410052	サークリップ、サンプオイルバング	$3.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	AY930410053	Oリング、サンプオイルバング	$3.87	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	705358	ロックタイト5970、プレナムカバー	705358 ロックタイト5970、プレナムカバー	$226.80	A/R
-	AY930410044	Oリング、掃気ポンプ	AY930410044 Oリング、掃気ポンプ	-	1	Enquire
1	AY936714AA	フィルター、オイル	AY936714AA フィルター、オイル	$63.27	1
2	AY936C707AA	アッセンブリドライサンプ BTCH 3	AY936C707AA アッセンブリドライサンプ BTCH 3	$81,857.32	1
3	AY938910024	ネジ、上部ブラケット、エアコンポンプ	AY938910024 ネジ、上部ブラケット、エアコンポンプ	-	2	Enquire
6	705359	スタッド、サンプ対ブロック	705359 スタッド、サンプ対ブロック	-	7	Enquire
7	AY930410043	ポンプ、SCAVENGE	AY930410043 ポンプ、SCAVENGE	-	1	Enquire
8	AY93857799BA	スクリュー M6 X1 X 50 SCH	AY93857799BA スクリュー M6 X1 X 50 SCH	-	1	Enquire
9	705361	ネジ、スカベンジポンプ	705361 ネジ、スカベンジポンプ	-	1	Enquire
10	AY930410045	スペーサー、掃気ポンプ～サンプ	AY930410045 スペーサー、掃気ポンプ～サンプ	-	1	Enquire
11	AY930410046	ベアリング、スカベンジポンプ	AY930410046 ベアリング、スカベンジポンプ	-	1	Enquire
12	AY930410047	ギア、スカベンジポンプ	AY930410047 ギア、スカベンジポンプ	-	1	Enquire
13	AY930410048	カップリング、スプロケット、スカベンジポンプ	AY930410048 カップリング、スプロケット、スカベンジポンプ	-	1	Enquire
14	AY930410049	プレート-ナット、スカベンジポンプ	AY930410049 プレート-ナット、スカベンジポンプ	-	1	Enquire
15	705362	ネジ、スカベンジポンプ	705362 ネジ、スカベンジポンプ	-	3	Enquire
16	705363	ワッシャー、スカベンジポンプ	705363 ワッシャー、スカベンジポンプ	-	3	Enquire
17	705364	ボルト、NAS、スカベンジポンプ	705364 ボルト、NAS、スカベンジポンプ	-	1	Enquire
18	705365	カップリング、ワッシャ、スカベンジポンプ	705365 カップリング、ワッシャ、スカベンジポンプ	-	1	Enquire
19	AY936A985AA	チェーンスカブPMPドライブ	AY936A985AA チェーンスカブPMPドライブ	-	1	Enquire
20	AY936C856AA	プラグ - サンプ	AY936C856AA プラグ - サンプ	$145.91	1
21	AY930410052	サークリップ、サンプオイルバング	AY930410052 サークリップ、サンプオイルバング	$3.89	1
22	AY930410053	Oリング、サンプオイルバング	AY930410053 Oリング、サンプオイルバング	$3.87	1
