Accessory Drive of Aston Martin Aston Martin Rapide

すべて見る

Aston Martin Rapide - アクセサリー・ドライブ

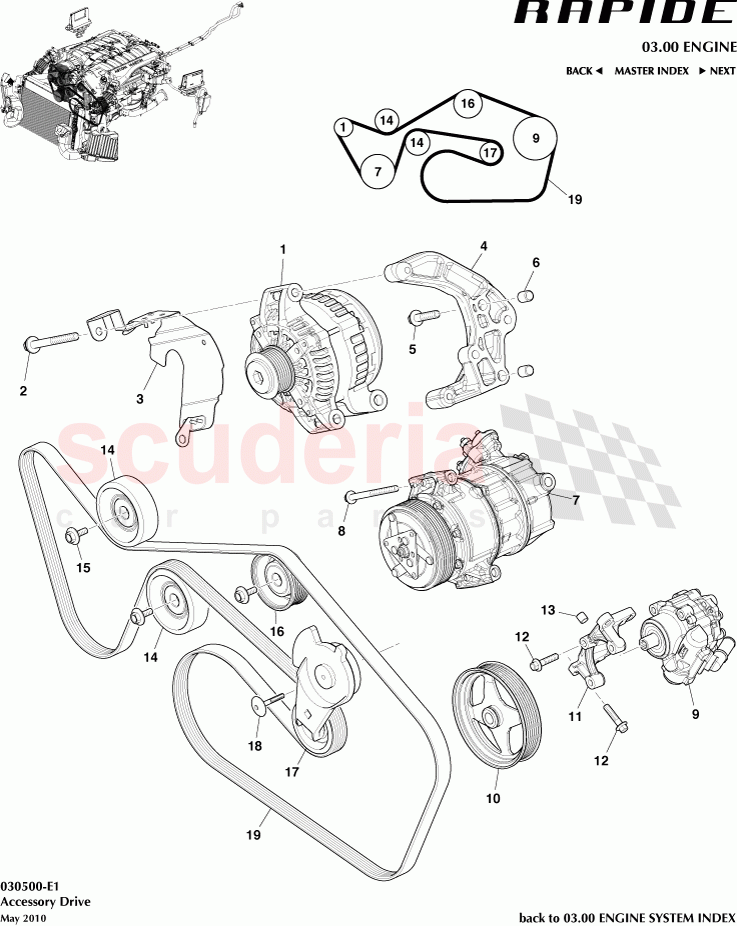

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	8D3310300AA	オルタネータ、200A	$1,448.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	704079	ボルト、M10 X 150、六角フランジHD	$8.50	注文するには
	700140	ボルトおよびワッシャ、M10 X 97.5	$40.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4310A346AA	ヒートシールド・オルタネーター	$88.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3310239AB	ブラケットASI-ALT MTG	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703692	ボルト、FLG、M10×45、ALT BKT TO CL HD	$22.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	697759	ダボ、中空、14.0 X 17.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319D629AA	コンプレッサー＆クラッチASSY-エアコンPXV16右側マウント	$1,060.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	702557	ボルト M8 X 100 HF 8	$25.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD433A696AA	P/STRG ポンプ＆プーリー（エンジンマウント）	$3,574.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD433D673AA	プーリー、パスポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4336189AB	ブラケット、パスポンプ取り付け	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702511PK	ナット J SPG 4.8 x 0.70（10個入り）	$6.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	702859	ピン	$9.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R120510488	プーリー、エンジンアイドラー	$110.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	707627	六角ネジ M8×25mm	$8.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R120510530	アイドラープーリー溝付き	$155.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	585368	テンショナードライブベルト	$271.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED238620AA	フィード・ドライブ・ベルト	$89.50	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	8D3310300AA	オルタネータ、200A	8D3310300AA オルタネータ、200A	$1,448.08	1
2	704079	ボルト、M10 X 150、六角フランジHD	704079 ボルト、M10 X 150、六角フランジHD	$8.50	1
2	700140	ボルトおよびワッシャ、M10 X 97.5	700140 ボルトおよびワッシャ、M10 X 97.5	$40.60	2
3	AD4310A346AA	ヒートシールド・オルタネーター	AD4310A346AA ヒートシールド・オルタネーター	$88.81	1
4	CD3310239AB	ブラケットASI-ALT MTG	CD3310239AB ブラケットASI-ALT MTG	-	1	Enquire
5	703692	ボルト、FLG、M10×45、ALT BKT TO CL HD	703692 ボルト、FLG、M10×45、ALT BKT TO CL HD	$22.45	3
6	697759	ダボ、中空、14.0 X 17.5	697759 ダボ、中空、14.0 X 17.5	-	2	Enquire
7	AD4319D629AA	コンプレッサー＆クラッチASSY-エアコンPXV16右側マウント	AD4319D629AA コンプレッサー＆クラッチASSY-エアコンPXV16右側マウント	$1,060.46	1
8	702557	ボルト M8 X 100 HF 8	702557 ボルト M8 X 100 HF 8 Air Con Compressor	$25.60	3
9	AD433A696AA	P/STRG ポンプ＆プーリー（エンジンマウント）	AD433A696AA P/STRG ポンプ＆プーリー（エンジンマウント）	$3,574.51	1
10	AD433D673AA	プーリー、パスポンプ	AD433D673AA プーリー、パスポンプ	-	1	Enquire
11	AD4336189AB	ブラケット、パスポンプ取り付け	AD4336189AB ブラケット、パスポンプ取り付け	-	1	Enquire
12	702511PK	ナット J SPG 4.8 x 0.70（10個入り）	702511PK ナット J SPG 4.8 x 0.70（10個入り）	$6.83	7
13	702859	ピン	702859 ピン	$9.52	3
14	1R120510488	プーリー、エンジンアイドラー	1R120510488 プーリー、エンジンアイドラー	$110.13	2
15	707627	六角ネジ M8×25mm	707627 六角ネジ M8×25mm	$8.43	3
16	1R120510530	アイドラープーリー溝付き	1R120510530 アイドラープーリー溝付き	$155.81	1
17	585368	テンショナードライブベルト	585368 テンショナードライブベルト	$271.23	1
19	ED238620AA	フィード・ドライブ・ベルト	ED238620AA フィード・ドライブ・ベルト	$89.50	1

アクセサリー・ドライブ

Aston Martin Rapide

Aston Martin Rapide - アクセサリー・ドライブ
