Aston Martin Vanquish (2001-2007) ハーネス部品

自分の役割を見つける

Harnesses of Aston Martin Aston Martin Vanquish (2001-2007)

すべて見る

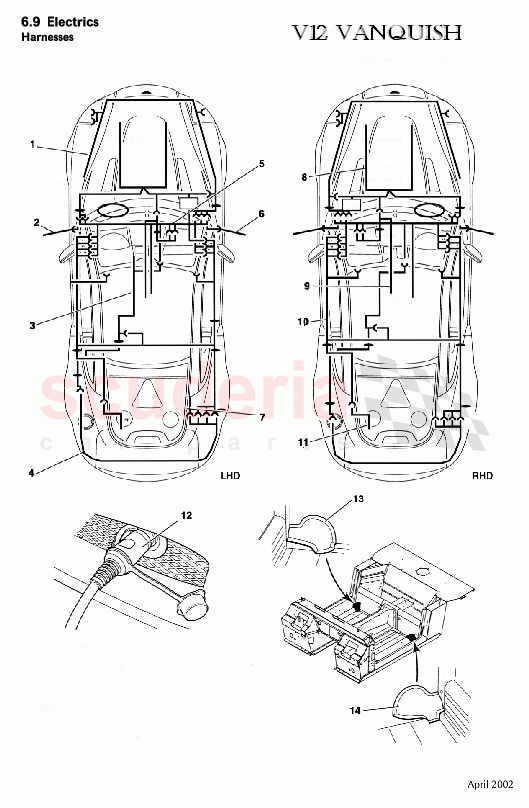

Aston Martin Vanquish (2001-2007) - ハーネス

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

IN

在庫あり

AS

もうすぐ到着します

TO

注文するには

PE

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	3R12370508AB	ハーネス-左前方（RHD）	$1,277.22	注文するには
	3R12370509AB	左前方ハーネス（LHD）	$3,240.69	注文するには
	1R12370508AE	ハーネス-左前方（RHD）	$3,812.59	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3R12370524AA	ハーネス-ドア（助手席）	$283.67	注文するには
	1R12370524AC	ハーネス-ドア（助手席）	$1,246.01	注文するには
	700468	グリース, LAGERMEISTER SL	お問い合わせ	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3R12375523AC	リンクアイスハーネス	$1,525.05	注文するには
	3R12375862AA	リンクリード	$27.27	注文するには
	1R12373211AD	ハーネスアイスプレミアム	$1,582.77	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3R12370517AB	ブーツハーネス	$877.92	注文するには
	1R12370517AE	ハーネス-ブーツ	$963.37	注文するには
	5R1314403AA	ブーツハーネス	$4,193.82	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3R12370514AA	ハーネス-フェイシア右ハンドル	$15,631.55	注文するには
	3R12370515AB	フェイシア左ハーネス	$11,437.73	注文するには
	1R12370514AF	ハーネス-フェイシア右ハンドル	$15,250.32	注文するには

...and 6 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	3R12370522AA	ハーネス-ドア（運転席）	$335.48	注文するには
	1R12370522AC	ハーネス-ドア（運転席）	$2,382.88	注文するには
	700468	グリース, LAGERMEISTER SL	お問い合わせ	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	5R1314A227AA	ハーネス、ブーツリッド	お問い合わせ	注文するには
	1R12370518AD	ハーネス-ブーツリッド	$240.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	91698	エンジンワイヤーハーネス	$3,980.43	注文するには
	3785921	インジェクターHRNスリーブ	$3.88	注文するには
	703163	ナット、M6、六角フランジヘッド、ロック付き	$0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4R12376322AA	トランスミッションギアポジションリンク	$273.00	注文するには
	3R12370799AB	ハーネス-ASM	$3,597.24	注文するには
	3R12370799AB	ハーネス-ASM	$3,597.24	注文するには

...and 6 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	1R12370527AD	リード、燃料タンク	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	3R12375524AB	リアパーキングセンサーハーネス	$120.09	注文するには
	3R12375525AB	パーキングセンサーモジュールリンク	$21.38	注文するには
	1R123210113	シリンダーブロックHTR-120V	$52.63	注文するには

...and 11 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	1R12833190AA	ヒールボード・ハーネスカバー右側	$42.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	4R12376276AA	アブセンサーリンクリード	$167.82	注文するには
	6R139137AA	ブルートゥーススイッチャーユニットリンク	$20.12	注文するには
	1R12375247AA	GPSリンクリードグロメット	$16.71	注文するには

...and 13 more part variants. See table on right for more details.

すべて見る

Harnesses of Aston Martin Aston Martin Vanquish (2001-2007)

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

	#	部品番号	部品説明	部品詳細	価格（各）	図の数量	注文数量	カートに追加
	1	3R12370508AB	ハーネス-左前方（RHD）	3R12370508AB ハーネス-左前方（RHD） From (V) 500516-21 + 526 onwards, Up to (V) 501285	$1,277.22	1
	1	3R12370509AB	左前方ハーネス（LHD）	3R12370509AB 左前方ハーネス（LHD） From (V) 500516-21 + 526 onwards, Up to (V) 501285	$3,240.69	1
	1	1R12370508AE	ハーネス-左前方（RHD）	1R12370508AE ハーネス-左前方（RHD） Up to (V) 500515 + 500522-525	$3,812.59	1
	1	1R12370509AE	左前方ハーネス（LHD）	1R12370509AE 左前方ハーネス（LHD） Up to (V) 500515 + 500522-525	$4,572.15	1
	1	4R12370508AA	ハーネス-右前方（RHD）	4R12370508AA ハーネス-右前方（RHD） From (V) 501286	$1,334.43	1
	1	4R12370509AA	左前方ハーネス（LHD）	4R12370509AA 左前方ハーネス（LHD） From (V) 501286	$1,399.97	1
	2	3R12370524AA	ハーネス-ドア（助手席）	3R12370524AA ハーネス-ドア（助手席） From (V) 500516-21 + 526 onwards, Up to (V) 501285	$283.67	1
	2	1R12370524AC	ハーネス-ドア（助手席）	1R12370524AC ハーネス-ドア（助手席） Up to (V) 500515 + 500522-525	$1,246.01	1
	2	700468	グリース, LAGERMEISTER SL	700468 グリース, LAGERMEISTER SL For sealing door harness	-	-		Enquire
	2	6R1314B631BA	助手席ドアハーネス	6R1314B631BA 助手席ドアハーネス 06MY from (V) 501949	$282.16	1
	2	4R12370524AB	ハーネス-ドア（助手席）	4R12370524AB ハーネス-ドア（助手席） From (V) 501286	$2,478.14	1
	3	3R12375523AC	リンクアイスハーネス	3R12375523AC リンクアイスハーネス From (V) 500516-21 + 526 onwards, Up to (V) 501285	$1,525.05	1
	3	3R12375862AA	リンクリード	3R12375862AA リンクリード From (V) 500516-21 + 526 onwards	$27.27	1
	3	1R12373211AD	ハーネスアイスプレミアム	1R12373211AD ハーネスアイスプレミアム Up to (V) 500515 + 500522-525	$1,582.77	1
	3	1R12370513AD	ハーネス-アイス	1R12370513AD ハーネス-アイス Up to (V) 500515 + 500522-525	$1,548.35	1
	3	6R1314588AB	ハーネス、ICE	6R1314588AB ハーネス、ICE 06MY from (V) 501949	-	1		Enquire
	3	697274PK	タイストラップ（100個入り）	697274PK タイストラップ（100個入り） ICE harness attach	$65.28	3
	3	1R12373777AA	スペーサー - アーススタッド	1R12373777AA スペーサー - アーススタッド ICE harness earth	$2.60	1
	3	4R12375523AA	リンクアイスハーネス	4R12375523AA リンクアイスハーネス From (V) 501286	$1,639.46	1
	4	3R12370517AB	ブーツハーネス	3R12370517AB ブーツハーネス From (V) 500516-21 + 526 onwards, Up to (V) 501285	$877.92	1
	4	1R12370517AE	ハーネス-ブーツ	1R12370517AE ハーネス-ブーツ Up to (V) 500515 + 500522-525	$963.37	1
	4	5R1314403AA	ブーツハーネス	5R1314403AA ブーツハーネス Vanquish S From (V) 501506	$4,193.82	1
	4	6R1314A227AA	ブーツハーネス	6R1314A227AA ブーツハーネス 06MY from (V) 501949	$838.79	1
	4	4R12370517AA	ブーツハーネス	4R12370517AA ブーツハーネス From (V) 501286	$819.71	1
	5	3R12370514AA	ハーネス-フェイシア右ハンドル	3R12370514AA ハーネス-フェイシア右ハンドル From (V) 500516-21 + 526 onwards, Up to (V) 501285	$15,631.55	1
	5	3R12370515AB	フェイシア左ハーネス	3R12370515AB フェイシア左ハーネス From (V) 500516-21 + 526 onwards, Up to (V) 501285	$11,437.73	1
	5	1R12370514AF	ハーネス-フェイシア右ハンドル	1R12370514AF ハーネス-フェイシア右ハンドル Up to (V) 500515 + 500522-525	$15,250.32	1
	5	1R12370515AG	フェイシア左ハーネス	1R12370515AG フェイシア左ハーネス Up to (V) 500515 + 500522-525	$2,855.66	1
	5	697398	タイストラップ-リリース可能 4.6 X 165	697398 タイストラップ-リリース可能 4.6 X 165 Facia harness to bracket	$1.46	1
	5	6R1314401AB	フェイシア・ハーネス右ハンドル	6R1314401AB フェイシア・ハーネス右ハンドル 06MY from (V) 501949	$2,973.84	1
	5	6R1314401BB	フェイシア・ハーネス左ハンドル	6R1314401BB フェイシア・ハーネス左ハンドル 06MY from (V) 501949	$3,031.00	1
	5	4R12370514AA	ハーネス-フェイシア右ハンドル	4R12370514AA ハーネス-フェイシア右ハンドル From (V) 501286	$14,337.20	1
	5	4R12370515AA	フェイシア左ハーネス	4R12370515AA フェイシア左ハーネス From (V) 501286	$2,497.24	1
	6	3R12370522AA	ハーネス-ドア（運転席）	3R12370522AA ハーネス-ドア（運転席） From (V) 500516-21 + 526 onwards, Up to (V) 501285	$335.48	1
	6	1R12370522AC	ハーネス-ドア（運転席）	1R12370522AC ハーネス-ドア（運転席） Up to (V) 500515 + 500522-525	$2,382.88	1
	6	700468	グリース, LAGERMEISTER SL	700468 グリース, LAGERMEISTER SL For sealing door harness	-	-		Enquire
	6	6R1314B631AA	ドライバーズ・ドアハーネス	6R1314B631AA ドライバーズ・ドアハーネス 06MY from (V) 501949	$308.78	1
	6	4R12370522AB	ハーネス-ドア（運転席）	4R12370522AB ハーネス-ドア（運転席） From (V) 501286	$1,715.66	1
	7	5R1314A227AA	ハーネス、ブーツリッド	5R1314A227AA ハーネス、ブーツリッド Vanquish S From (V) 501506	-	1		Enquire
	7	1R12370518AD	ハーネス-ブーツリッド	1R12370518AD ハーネス-ブーツリッド	$240.23	1
	8	91698	エンジンワイヤーハーネス	91698 エンジンワイヤーハーネス	$3,980.43	1
	8	3785921	インジェクターHRNスリーブ	3785921 インジェクターHRNスリーブ	$3.88	12
	8	703163	ナット、M6、六角フランジヘッド、ロック付き IN STOCK	703163 ナット、M6、六角フランジヘッド、ロック付き IN STOCK	$0.23	4
	9	4R12376322AA	トランスミッションギアポジションリンク	4R12376322AA トランスミッションギアポジションリンク To rework ASM harness to suit latest sensors	$273.00	1
	9	3R12370799AB	ハーネス-ASM	3R12370799AB ハーネス-ASM From (V) 500516-21 + 526 See SB0185	$3,597.24	1
	9	3R12370799AB	ハーネス-ASM	3R12370799AB ハーネス-ASM Up to (V) 500515 + 500522-525	$3,597.24	1
	9	5R13372200AA	ハーネス-ASMスイッチ	5R13372200AA ハーネス-ASMスイッチ Vanquish S From (V) 501506	$1,121.34	1
	9	699209	タイラップ、耐熱 IN STOCK	699209 タイラップ、耐熱 Asm harness to bracket IN STOCK	$1.46	1
	9	6R1314B079AA	ASMスイッチハーネス	6R1314B079AA ASMスイッチハーネス 06MY from (V) 501949	$129.63	1
	9	1R12372200AB	ハーネス-ASMスイッチ	1R12372200AB ハーネス-ASMスイッチ Up to (V) 501285	$159.86	1
	9	4R12372200AA	ハーネス-ASMスイッチ	4R12372200AA ハーネス-ASMスイッチ From (V) 501286	$285.93	1
	9	4R12370799AA	ハーネス-ASM	4R12370799AA ハーネス-ASM From See SB0185	$2,469.18	1
	10	3R12370520AB	キャビンハーネス（クーペ）	3R12370520AB キャビンハーネス（クーペ） From (V) 500516-21 + 526 onwards, Up to (V) 501285	$2,249.41	1
	10	5R1314A003AA	キャビンハーネス	5R1314A003AA キャビンハーネス Vanquish S From (V) 501506 up to (V) 501948	$1,105.63	1
	10	1R12370520AE	キャビンハーネス	1R12370520AE キャビンハーネス Up to (V) 500515 + 500522-525	$4,781.03	1
	10	6R1314A003AA	キャビンハーネス	6R1314A003AA キャビンハーネス 06MY from (V) 501949	$1,124.72	1
	10	4R12370520AA	キャビンハーネス（クーペ）	4R12370520AA キャビンハーネス（クーペ） From (V) 501286	$3,050.01	1
	11	1R12370527AD	リード、燃料タンク	1R12370527AD リード、燃料タンク	-	1		Enquire
	12	3R12375524AB	リアパーキングセンサーハーネス	3R12375524AB リアパーキングセンサーハーネス From (V) 500516-21 + 526 onwards	$120.09	1
	12	3R12375525AB	パーキングセンサーモジュールリンク	3R12375525AB パーキングセンサーモジュールリンク From (V) 500516-21 + 526 onwards	$21.38	1
	12	1R123210113	シリンダーブロックHTR-120V	1R123210113 シリンダーブロックHTR-120V	$52.63	1
	12	1R12375210AA	220Vブロックヒーターコードセット	1R12375210AA 220Vブロックヒーターコードセット	$244.20	1
	12	1R12375211AA	110Vブロックヒーターコードセット	1R12375211AA 110Vブロックヒーターコードセット	$60.56	1
	12	1R12370528AA	ブレイド、セキュリティアンテナ	1R12370528AA ブレイド、セキュリティアンテナ	-	1		Enquire
	12	1R12375274AA	230V延長コード	1R12375274AA 230V延長コード	$57.14	1
	12	1R12375275AB	120V延長コード	1R12375275AB 120V延長コード	$54.88	1
	12	700077	P' クリップ	700077 P' クリップ	$6.23	1
	12	700162	リベットポップ4.9MM	700162 リベットポップ4.9MM	$0.65	2
	12	699824	ケーブルタイ/Cクリップ	699824 ケーブルタイ/Cクリップ	$1.24	2
	12	700163	リベット	700163 リベット	$1.54	2
	12	699523	Pクリップオープン（リッチョWHC375-01）	699523 Pクリップオープン（リッチョWHC375-01）	$1.85	6
	12	700162	リベットポップ4.9MM	700162 リベットポップ4.9MM	$0.65	8
	13	1R12833190AA	ヒールボード・ハーネスカバー右側	1R12833190AA ヒールボード・ハーネスカバー右側	$42.41	1
	14	4R12376276AA	アブセンサーリンクリード	4R12376276AA アブセンサーリンクリード Vanquish S From (V) 501506	$167.82	2
	14	6R139137AA	ブルートゥーススイッチャーユニットリンク	6R139137AA ブルートゥーススイッチャーユニットリンク 06MY from (V) 501949	$20.12	1
	14	1R12375247AA	GPSリンクリードグロメット	1R12375247AA GPSリンクリードグロメット 06MY from (V) 501949	$16.71	1
	14	6R1310N928AB	センタースタックハーネス	6R1310N928AB センタースタックハーネス 06MY from (V) 501949	$316.54	1
	14	6R1318B605AA	リンクリード、マイクロフォン	6R1318B605AA リンクリード、マイクロフォン 06MY from (V) 501949	-	1		Enquire
	14	6R1318C950AA	GPSアンテナリード	6R1318C950AA GPSアンテナリード 06MY from (V) 501949	$55.29	1
	14	6R1318C951AA	モスト・リンク・リード	6R1318C951AA モスト・リンク・リード 06MY from (V) 501949	$91.51	1
	14	3R12375677AA	デフポンプ延長ハーネス	3R12375677AA デフポンプ延長ハーネス Middle East	$41.19	1
	14	3R12375737AB	ハーネス、エンジンファンオーバーレイ	3R12375737AB ハーネス、エンジンファンオーバーレイ Middle East	-	1		Enquire
	14	697274PK	タイストラップ（100個入り）	697274PK タイストラップ（100個入り） Middle East	$65.28	4
	14	3R12376149AA	ブラケット-クラッチポジションセンサ	3R12376149AA ブラケット-クラッチポジションセンサ	$53.39	1
	14	1R12833191AA	ヒールボードハーネスカバー左側	1R12833191AA ヒールボードハーネスカバー左側	$42.41	1
	14	1R12375746AA	エンジンハーネスキャリア	1R12375746AA エンジンハーネスキャリア	$684.52	1
	14	3785236	プロテクター、パワースタッド	3785236 プロテクター、パワースタッド	$5.87	1
	14	1R12373359AA	エッジプロテクション	1R12373359AA エッジプロテクション	$5.17	1
	14	699233PK	タイストラップHT-RES-100	699233PK タイストラップHT-RES-100	$96.63	2
