Cylinder Head of Aston Martin Aston Martin Vanquish (2001-2007)

すべて見る

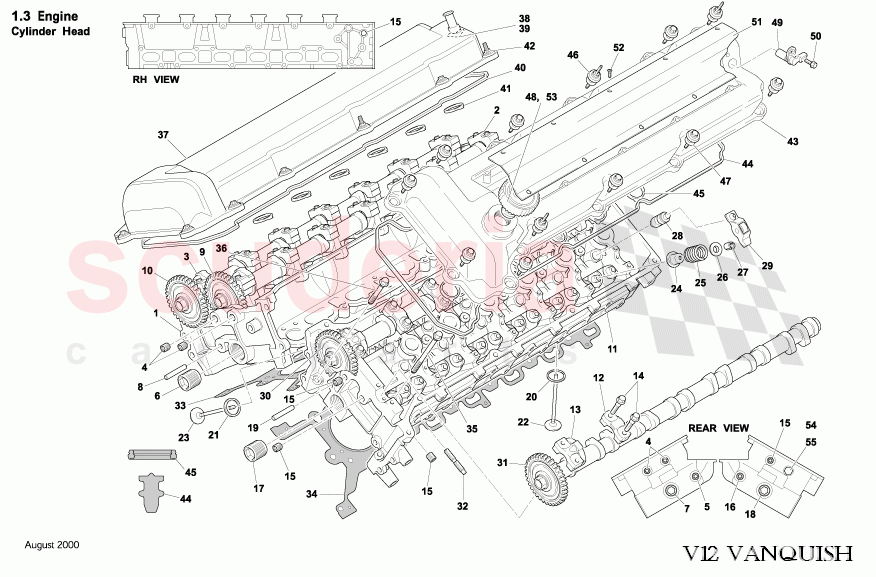

Aston Martin Vanquish (2001-2007) - シリンダーヘッド

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	5R136049CD	シリンダーヘッドアセンブリ右側	$23,687.25	注文するには
	685027	シリンダーヘッド、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	685028	キャップ-カムシャフト	$19.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	685321	ボルト、M6 X 40、六角HD	$7.45	注文するには
	8G436B280AA	キャップ-C/シャフトBRG-FRT	$12.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	186452	プラグ、1/4-18 X 10.8	$16.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	686441	プラグ-3/8 - 18X 10.8	$0.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	685032	プラグ-1 X 11.5	$24.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	184998	プラグパイプ3/4X14	$1.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	5R136510AC	ブッシング、バルブガイド	お問い合わせ	注文するには
	184996	ダボ-10X49.25	$2.71	注文するには
	685034	インサート-V/シート出口	$3.50	在庫あり

...and 10 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G430710034	カムシャフト右側	$1,701.94	注文するには
	4G430710034	カムシャフト右側	$1,701.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430710035	カムシャフト ASSY EXH 右側	$1,701.94	注文するには
	5R136050AD	シリンダーヘッドASSY 左側	$18,357.03	注文するには
	703704	スタッド、M8 X 13.6+16、六角ヘッド	$10.71	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	5R136C064AD	シリンダーヘッド、左側	お問い合わせ	注文するには
	685025	シリンダーヘッド、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	685028	キャップ-カムシャフト	$19.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	8G436B280AA	キャップ-C/シャフトBRG-FRT	$12.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	685321	ボルト、M6 X 40、六角HD	$7.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	186452	プラグ、1/4-18 X 10.8	$16.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	686441	プラグ-3/8 - 18X 10.8	$0.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	685032	プラグ-1 X 11.5	$24.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	184998	プラグパイプ3/4X14	$1.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	184996	ダボ-10X49.25	$2.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	XW436056AC	インサート、バルブシート、吸気	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	5R136510AC	ブッシング、バルブガイド	お問い合わせ	注文するには
	685034	インサート-V/シート出口	$3.50	在庫あり
	685035	ブッシング、バルブガイド	$4.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430610577	バルブ、インレット	$124.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685037	バルブ、EXHAUST	$52.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685038PK	シールバルブステム（24個入り）	$82.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R120610062	スプリング、バルブ	$12.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685040	リテーナーバルブスプリング	$1.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685041	キー、バルブスプリング	$15.94	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685042	アジャスターバルブラッシュ	$34.00	在庫あり

写真	部品番号	説明	価格(各)	ストック
	685914	アームASSY バルブロッカー	$30.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R1E6A267CC	カムシャフト＆スプロケットアッシー、インテーク、左側	お問い合わせ	注文するには
	1R120710065	カムシャフトASSY-INL 左側	$1,135.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430710208	カムシャフト ASSY EXH 左側	$1,701.94	注文するには
	1R120710066	カムシャフト ASSY EXH 左側	$1,128.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	703704	スタッド、M8 X 13.6+16、六角ヘッド	$10.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD336051AA	ガスケット、シリンダーヘッド、右側	$395.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	CD336083AA	ガスケット、シリンダーヘッド、左側	$395.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	686044	ボルト M10 X 1.5 X 151.5、六角フランジヘッド	$20.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	703690	ボルト M8 x 63 六角フランジヘッド	$29.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	785636	カムカバー ASSY-RH	$707.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	785055	バッフル-PCV	$11.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	699098	ねじ M4 X 10.29 パンHDトルクスT/R	$19.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	785056	ガスケット、バルブカバー、右側	$156.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	785366	ガスケットスパークプラグホール	$7.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G430710763	ボルト＆グロメット	$3.06	在庫あり
	4G430710788	スタッド＆グロメットアセンブリ	$3.96	在庫あり
	4G433910014	センサー、クランクシャフト、リア	$689.01	もうすぐ到着します

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	785637	カムカバー ASSY-LH	$915.64	注文するには
	785055	バッフル-PCV	$11.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	785057	ガスケット、バルブカバー、左側	$156.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	785366	ガスケットスパークプラグホール	$7.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G430710763	ボルト＆グロメット	$3.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G430710788	スタッド＆グロメットアセンブリ	$3.96	在庫あり

写真	部品番号	説明	価格(各)	ストック
	786117	キャップASSY-バッジオイルフィラー	$257.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	785755	センサー、クランクシャフトタイミング	$279.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	702542	ボルト M6 X 20 HF ピル 8	$1.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	7G436P068AA	コイルカバースパークプラグ	$366.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	699092	M4トルクスねじ	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	4R136C614AA	インサート、エンジンオイルフィラーキャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123910532	スイッチ、油圧	$8.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G4317K084	リフティングアイ、フロント右	お問い合わせ	注文するには
	4G4317K055	リフティングアイ、フロント左	お問い合わせ	注文するには
	4G4317K056	リフティングアイ、リア	お問い合わせ	注文するには

...and 3 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	5R136049CD	シリンダーヘッドアセンブリ右側	5R136049CD シリンダーヘッドアセンブリ右側バンキッシュS (V)501506より	$23,687.25	1
-	685024	シリンダーヘッドアセンブリ、右側	685024 シリンダーヘッドアセンブリ、右側	-	1	Enquire
1	5R136049CD	シリンダーヘッドアセンブリ右側	5R136049CD シリンダーヘッドアセンブリ右側バンキッシュS (V)501506より	$23,687.25	1
1	685027	シリンダーヘッド、左側	685027 シリンダーヘッド、左側	-	1	Enquire
2	685028	キャップ-カムシャフト	685028 キャップ-カムシャフト NSS	$19.16	12
3	685321	ボルト、M6 X 40、六角HD	685321 ボルト、M6 X 40、六角HD カムシャフトベアリングキャップ	$7.45	28
3	8G436B280AA	キャップ-C/シャフトBRG-FRT	8G436B280AA キャップ-C/シャフトBRG-FRT NSS	$12.24	2
4	186452	プラグ、1/4-18 X 10.8	186452 プラグ、1/4-18 X 10.8	$16.68	5
5	686441	プラグ-3/8 - 18X 10.8	686441 プラグ-3/8 - 18X 10.8	$0.90	1
6	685032	プラグ-1 X 11.5	685032 プラグ-1 X 11.5	$24.71	1
7	184998	プラグパイプ3/4X14	184998 プラグパイプ3/4X14	$1.58	1
8	5R136510AC	ブッシング、バルブガイド	5R136510AC ブッシング、バルブガイドバンキッシュS (V)501506より	-	24	Enquire
8	184996	ダボ-10X49.25	184996 ダボ-10X49.25	$2.71	1
8	685034	インサート-V/シート出口在庫あり	685034 インサート-V/シート出口在庫あり	$3.50	12
8	XW436056AC	インサート、バルブシート、吸気	XW436056AC インサート、バルブシート、吸気	-	12	Enquire
8	685037	バルブ、EXHAUST 在庫あり	685037 バルブ、EXHAUST 在庫あり	$52.37	12
8	4G430610577	バルブ、インレット在庫あり	4G430610577 バルブ、インレット在庫あり	$124.09	12
8	685042	アジャスターバルブラッシュ在庫あり	685042 アジャスターバルブラッシュ在庫あり	$34.00	24
8	685040	リテーナーバルブスプリング在庫あり	685040 リテーナーバルブスプリング在庫あり	$1.78	24
8	685038PK	シールバルブステム（24個入り）在庫あり	685038PK シールバルブステム（24個入り）在庫あり	$82.15	24
8	685035	ブッシング、バルブガイド	685035 ブッシング、バルブガイド	$4.03	24
8	685914	アームASSY バルブロッカー在庫あり	685914 アームASSY バルブロッカー在庫あり	$30.69	24
8	1R120610062	スプリング、バルブ在庫あり	1R120610062 スプリング、バルブ在庫あり	$12.61	24
8	685041	キー、バルブスプリング在庫あり	685041 キー、バルブスプリング在庫あり	$15.94	48
9	4G430710034	カムシャフト右側	4G430710034 カムシャフト右側バンキッシュS (V)501506より	$1,701.94	1
9	4G430710034	カムシャフト右側	4G430710034 カムシャフト右側	$1,701.94	1
10	4G430710035	カムシャフト ASSY EXH 右側	4G430710035 カムシャフト ASSY EXH 右側バンキッシュS (V)501506より	$1,701.94	1
10	5R136050AD	シリンダーヘッドASSY 左側	5R136050AD シリンダーヘッドASSY 左側バンキッシュS (V)501506より	$18,357.03	1
10	703704	スタッド、M8 X 13.6+16、六角ヘッド	703704 スタッド、M8 X 13.6+16、六角ヘッドエキゾーストマニホールド	$10.71	12
10	1R120710064	カムシャフト ASSY EXH 右側	1R120710064 カムシャフト ASSY EXH 右側	$1,128.39	1
10	685026	シリンダーヘッドアセンブリ、左側	685026 シリンダーヘッドアセンブリ、左側	-	1	Enquire
11	5R136C064AD	シリンダーヘッド、左側	5R136C064AD シリンダーヘッド、左側バンキッシュS (V)501506より	-	1	Enquire
11	685025	シリンダーヘッド、右側	685025 シリンダーヘッド、右側	-	1	Enquire
12	685028	キャップ-カムシャフト	685028 キャップ-カムシャフト NSS	$19.16	12
13	8G436B280AA	キャップ-C/シャフトBRG-FRT	8G436B280AA キャップ-C/シャフトBRG-FRT NSS	$12.24	2
14	685321	ボルト、M6 X 40、六角HD	685321 ボルト、M6 X 40、六角HD カムシャフトベアリングキャップ	$7.45	28
15	186452	プラグ、1/4-18 X 10.8	186452 プラグ、1/4-18 X 10.8	$16.68	4
16	686441	プラグ-3/8 - 18X 10.8	686441 プラグ-3/8 - 18X 10.8	$0.90	1
17	685032	プラグ-1 X 11.5	685032 プラグ-1 X 11.5	$24.71	1
18	184998	プラグパイプ3/4X14	184998 プラグパイプ3/4X14	$1.58	1
19	184996	ダボ-10X49.25	184996 ダボ-10X49.25	$2.71	1
20	XW436056AC	インサート、バルブシート、吸気	XW436056AC インサート、バルブシート、吸気	-	12	Enquire
21	5R136510AC	ブッシング、バルブガイド	5R136510AC ブッシング、バルブガイドバンキッシュS (V)501506より	-	24	Enquire
21	685034	インサート-V/シート出口在庫あり	685034 インサート-V/シート出口在庫あり	$3.50	12
21	685035	ブッシング、バルブガイド	685035 ブッシング、バルブガイド	$4.03	24
22	4G430610577	バルブ、インレット在庫あり	4G430610577 バルブ、インレット在庫あり	$124.09	12
23	685037	バルブ、EXHAUST 在庫あり	685037 バルブ、EXHAUST 在庫あり	$52.37	12
24	685038PK	シールバルブステム（24個入り）在庫あり	685038PK シールバルブステム（24個入り）在庫あり	$82.15	24
25	1R120610062	スプリング、バルブ在庫あり	1R120610062 スプリング、バルブ在庫あり	$12.61	24
26	685040	リテーナーバルブスプリング在庫あり	685040 リテーナーバルブスプリング在庫あり	$1.78	24
27	685041	キー、バルブスプリング在庫あり	685041 キー、バルブスプリング在庫あり	$15.94	48
28	685042	アジャスターバルブラッシュ在庫あり	685042 アジャスターバルブラッシュ在庫あり	$34.00	24
29	685914	アームASSY バルブロッカー在庫あり	685914 アームASSY バルブロッカー在庫あり	$30.69	24
30	1R1E6A267CC	カムシャフト＆スプロケットアッシー、インテーク、左側	1R1E6A267CC カムシャフト＆スプロケットアッシー、インテーク、左側バンキッシュS (V)501506より	-	1	Enquire
30	1R120710065	カムシャフトASSY-INL 左側	1R120710065 カムシャフトASSY-INL 左側	$1,135.12	1
31	4G430710208	カムシャフト ASSY EXH 左側	4G430710208 カムシャフト ASSY EXH 左側バンキッシュS (V)501506より	$1,701.94	1
31	1R120710066	カムシャフト ASSY EXH 左側	1R120710066 カムシャフト ASSY EXH 左側	$1,128.39	1
32	703704	スタッド、M8 X 13.6+16、六角ヘッド	703704 スタッド、M8 X 13.6+16、六角ヘッドエキゾーストマニホールド	$10.71	12
33	CD336051AA	ガスケット、シリンダーヘッド、右側在庫あり	CD336051AA ガスケット、シリンダーヘッド、右側在庫あり	$395.32	1
34	CD336083AA	ガスケット、シリンダーヘッド、左側在庫あり	CD336083AA ガスケット、シリンダーヘッド、左側在庫あり	$395.32	1
35	686044	ボルト M10 X 1.5 X 151.5、六角フランジヘッド在庫あり	686044 ボルト M10 X 1.5 X 151.5、六角フランジヘッドシリンダーヘッド在庫あり	$20.78	28
36	703690	ボルト M8 x 63 六角フランジヘッド在庫あり	703690 ボルト M8 x 63 六角フランジヘッドシリンダーヘッド在庫あり	$29.53	4
37	785636	カムカバー ASSY-RH	785636 カムカバー ASSY-RH	$707.12	1
38	785055	バッフル-PCV 在庫あり	785055 バッフル-PCV 在庫あり	$11.99	1
39	699098	ねじ M4 X 10.29 パンHDトルクスT/R	699098 ねじ M4 X 10.29 パンHDトルクスT/R	$19.07	2
40	785056	ガスケット、バルブカバー、右側在庫あり	785056 ガスケット、バルブカバー、右側在庫あり	$156.30	1
41	785366	ガスケットスパークプラグホール在庫あり	785366 ガスケットスパークプラグホール在庫あり	$7.11	6
42	4G430710763	ボルト＆グロメット在庫あり	4G430710763 ボルト＆グロメットバルブカバー、右、取り付け在庫あり	$3.06	10
42	4G430710788	スタッド＆グロメットアセンブリ在庫あり	4G430710788 スタッド＆グロメットアセンブリバルブカバー、右、取り付け在庫あり	$3.96	6
42	4G433910014	センサー、クランクシャフト、リアもうすぐ到着します	4G433910014 センサー、クランクシャフト、リアもうすぐ到着します	$689.01	1
42	702542	ボルト M6 X 20 HF ピル 8 在庫あり	702542 ボルト M6 X 20 HF ピル 8 在庫あり	$1.32	1
43	785637	カムカバー ASSY-LH	785637 カムカバー ASSY-LH	$915.64	1
43	785055	バッフル-PCV 在庫あり	785055 バッフル-PCV 在庫あり	$11.99	1
44	785057	ガスケット、バルブカバー、左側在庫あり	785057 ガスケット、バルブカバー、左側在庫あり	$156.30	1
45	785366	ガスケットスパークプラグホール在庫あり	785366 ガスケットスパークプラグホール在庫あり	$7.11	6
46	4G430710763	ボルト＆グロメット在庫あり	4G430710763 ボルト＆グロメットバルブカバー、LH、取り付け在庫あり	$3.06	10
47	4G430710788	スタッド＆グロメットアセンブリ在庫あり	4G430710788 スタッド＆グロメットアセンブリバルブカバー、LH、取り付け在庫あり	$3.96	7
48	786117	キャップASSY-バッジオイルフィラー	786117 キャップASSY-バッジオイルフィラー	$257.90	1
49	785755	センサー、クランクシャフトタイミング在庫あり	785755 センサー、クランクシャフトタイミング在庫あり	$279.61	1
50	702542	ボルト M6 X 20 HF ピル 8 在庫あり	702542 ボルト M6 X 20 HF ピル 8 在庫あり	$1.32	1
51	7G436P068AA	コイルカバースパークプラグ	7G436P068AA コイルカバースパークプラグ	$366.83	2
52	699092	M4トルクスねじ	699092 M4トルクスねじコイルカバー	$0.35	20
53	4R136C614AA	インサート、エンジンオイルフィラーキャップ	4R136C614AA インサート、エンジンオイルフィラーキャップ	-	1	Enquire
54	1R123910532	スイッチ、油圧在庫あり	1R123910532 スイッチ、油圧在庫あり	$8.84	1
55	4G4317K084	リフティングアイ、フロント右	4G4317K084 リフティングアイ、フロント右バンキッシュS (V)501506より	-	1	Enquire
55	4G4317K055	リフティングアイ、フロント左	4G4317K055 リフティングアイ、フロント左バンキッシュS (V)501506より	-	1	Enquire
55	4G4317K056	リフティングアイ、リア	4G4317K056 リフティングアイ、リアバンキッシュS (V)501506より	-	2	Enquire
55	703172PK	ねじ M8 x 25なべ頭（10個入り）在庫あり	703172PK ねじ M8 x 25なべ頭（10個入り）バンキッシュS (V)501506より在庫あり	$5.83	4
55	700115	ねじ M8X25 六角フラッグ	700115 ねじ M8X25 六角フラッグバンキッシュS (V)501506より	$3.63	4
55	ED230610174	アダプター-O/プレスSWTC	ED230610174 アダプター-O/プレスSWTC	$135.80	1
