Fuel Pipes 2 of Aston Martin Aston Martin Vanquish (2001-2007)

すべて見る

Aston Martin Vanquish (2001-2007) - フューエルパイプ2

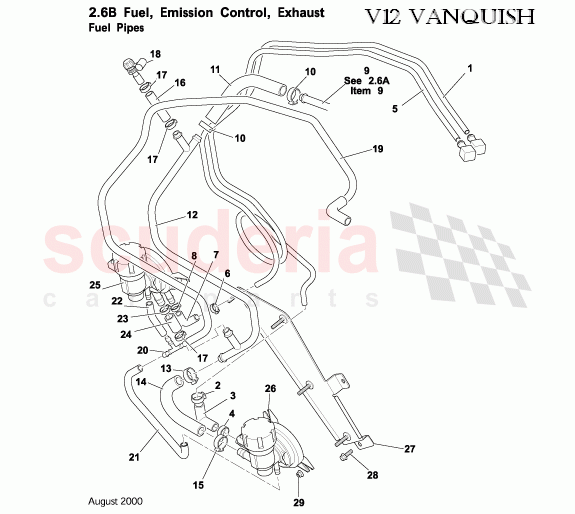

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	1R12343318AB	ホース-VMV～プレナム右側アセンブリー	$223.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342074AA	クリップ-ホース13/8	$7.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342442AA	エルボー, VMV	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342075AA	クリップ-ホース15/8	$2.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R12343319AA	ホース-VMV～プレナム左サイドアセンブリ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342074AA	クリップ-ホース13/8	$7.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342442AA	エルボー, VMV	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342075AA	クリップ-ホース15/8	$2.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R12340701AH	パイプ-コネクター～B/ヘッド	$258.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342075AA	クリップ-ホース15/8	$2.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R12340704AE	ホース-缶パイプ～VMVS	$393.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342868AB	パイプ、キャニスターパイプ～VMVS	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12344443AA	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12343298AA	ホース、バルブ～バルブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12344561AA	クリップホース 16/8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12342075AA	クリップ-ホース15/8	$2.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R12340702AD	ホース-真空VMV～プレナム	$115.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12344561AA	クリップホース 16/8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123410017	バルブ-エバポレーター	$362.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123410231	バルブ-エバポレーター	$91.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12341716AE	VMV用ブラケット	$104.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16、六角フランジヘッド	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	703163	ナット、M6、六角フランジヘッド、ロック付き	$0.12	在庫あり

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	1R12343318AB	ホース-VMV～プレナム右側アセンブリー	1R12343318AB ホース-VMV～プレナム右側アセンブリー	$223.74	1
2	1R12342074AA	クリップ-ホース13/8	1R12342074AA クリップ-ホース13/8	$7.44	1
3	1R12342442AA	エルボー, VMV	1R12342442AA エルボー, VMV	-	1	Enquire
4	1R12342075AA	クリップ-ホース15/8 在庫あり	1R12342075AA クリップ-ホース15/8 在庫あり	$2.30	1
5	1R12343319AA	ホース-VMV～プレナム左サイドアセンブリ	1R12343319AA ホース-VMV～プレナム左サイドアセンブリ	-	1	Enquire
6	1R12342074AA	クリップ-ホース13/8	1R12342074AA クリップ-ホース13/8	$7.44	1
7	1R12342442AA	エルボー, VMV	1R12342442AA エルボー, VMV	-	1	Enquire
8	1R12342075AA	クリップ-ホース15/8 在庫あり	1R12342075AA クリップ-ホース15/8 在庫あり	$2.30	1
9	1R12340701AH	パイプ-コネクター～B/ヘッド	1R12340701AH パイプ-コネクター～B/ヘッド	$258.27	1
10	1R12342075AA	クリップ-ホース15/8 在庫あり	1R12342075AA クリップ-ホース15/8 在庫あり	$2.30	2
11	1R12340704AE	ホース-缶パイプ～VMVS	1R12340704AE ホース-缶パイプ～VMVS	$393.08	1
12	1R12342868AB	パイプ、キャニスターパイプ～VMVS	1R12342868AB パイプ、キャニスターパイプ～VMVS	-	1	Enquire
13	1R12344443AA	クリップ	1R12344443AA クリップ	-	1	Enquire
14	1R12343298AA	ホース、バルブ～バルブ	1R12343298AA ホース、バルブ～バルブ	-	1	Enquire
15	1R12344561AA	クリップホース 16/8	1R12344561AA クリップホース 16/8	-	1	Enquire
17	1R12342075AA	クリップ-ホース15/8 在庫あり	1R12342075AA クリップ-ホース15/8 在庫あり	$2.30	3
19	1R12340702AD	ホース-真空VMV～プレナム	1R12340702AD ホース-真空VMV～プレナム	$115.73	1
23	1R12344561AA	クリップホース 16/8	1R12344561AA クリップホース 16/8	-	1	Enquire
25	1R123410017	バルブ-エバポレーター	1R123410017 バルブ-エバポレーター	$362.13	1
26	1R123410231	バルブ-エバポレーター	1R123410231 バルブ-エバポレーター	$91.73	1
27	1R12341716AE	VMV用ブラケット	1R12341716AE VMV用ブラケット	$104.39	1
28	703265	ネジ、M6 X 16、六角フランジヘッド在庫あり	703265 ネジ、M6 X 16、六角フランジヘッド在庫あり	$0.35	3
29	703163	ナット、M6、六角フランジヘッド、ロック付き在庫あり	703163 ナット、M6、六角フランジヘッド、ロック付き在庫あり	$0.12	4

フューエルパイプ2

Aston Martin Vanquish (2001-2007)

Aston Martin Vanquish (2001-2007) - フューエルパイプ2
