Name: Air Con Lines and Fittings
Rating: 4.6 (1 reviews)

Air Con Lines and Fittings of Aston Martin Aston Martin Vanquish (2012+)

すべて見る

Aston Martin Vanquish (2012+) - エアコンラインとフィッティング

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	CD3319972AC	Tube Assy, Compressor to Condenser	$652.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	703201	Screw, M8 x 30 Hex Head Flange	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	703199	Bolt M6x30 hex flg hd	$0.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3319D719AC	Tube Assy, Condenser to Receiver/Drier	$139.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319E891AD	レシーバドライヤアセンブリ	$272.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436147XAD	Bracket, A/C pipe support	$41.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	703151	Nut/washr, M6	$0.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3319A705AA	Tube Assy, Evaporator Outlet, Lower	$177.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	$350.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910908PK	O Rings, Receiver / Drier	$6.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910910PK	O Rings, Condenser	$6.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910909PK	O Rings, Compressor	$6.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910911PK	O Rings, Evaporator	$14.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	$194.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	$178.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319835BA	Tube assy, reciever drier to evaporator	$758.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G434073AAA	CLAMP, LIQUID	$5.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	701182	Clip, Pipe, Swivel	$2.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	701180	CLIP, 14.0, PUSH-IN	$1.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	699634	P-Clip, 13mm	$3.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	703203	Screw, Flange Head M6x20	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R128910192	SENSOR, HIGH PRESSURE	$555.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG438911295	SWITCH ASSEMBLY, PRESSURECUT-OFF	$606.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	703025	Bolt, flg M6 x 25	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436510059PK	Firtree clip, pad wear lead attch	$73.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	702291	Clip, 11-18x6.5x7	$1.55	注文するには

すべて見る

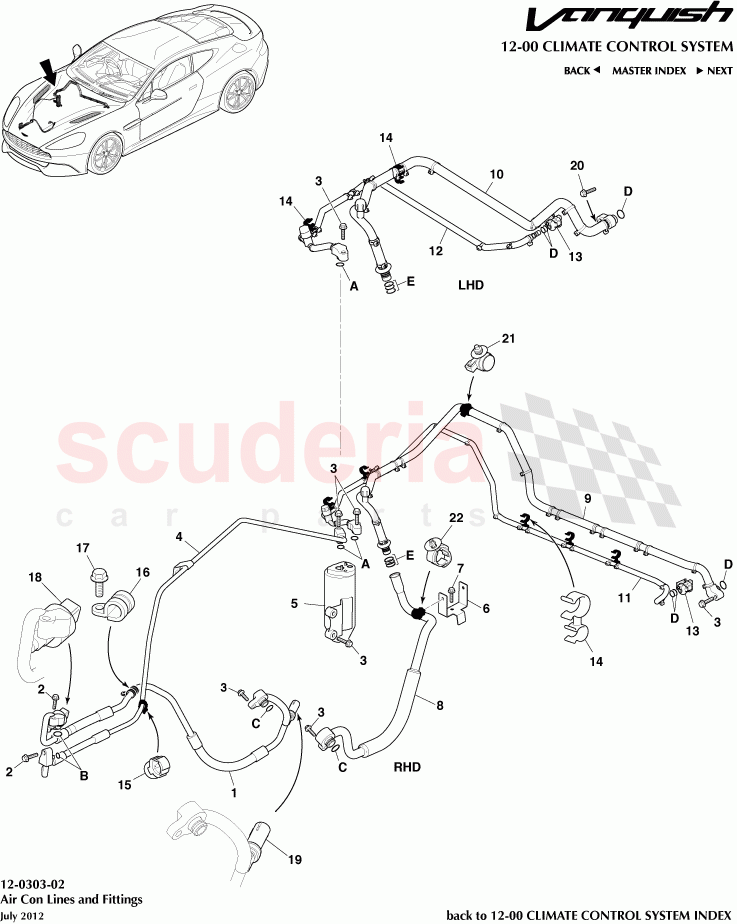

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
A	4G438910908PK	O Rings, Receiver / Drier	4G438910908PK O Rings, Receiver / Drier Pack of 2	$6.12	1
B	4G438910910PK	O Rings, Condenser	4G438910910PK O Rings, Condenser Pack of 2	$6.24	1
C	4G438910909PK	O Rings, Compressor	4G438910909PK O Rings, Compressor Pack of 2	$6.24	1
D	4G438910911PK	O Rings, Evaporator	4G438910911PK O Rings, Evaporator Pack of 3	$14.33	1
E	4G438910912PK	O ring kit	4G438910912PK O ring kit Pack of 3	$8.06	1
1	CD3319972AC	Tube Assy, Compressor to Condenser	CD3319972AC Tube Assy, Compressor to Condenser	$652.38	1
2	703201	Screw, M8 x 30 Hex Head Flange	703201 Screw, M8 x 30 Hex Head Flange	$1.27	2
3	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd	$0.78	7
4	CD3319D719AC	Tube Assy, Condenser to Receiver/Drier	CD3319D719AC Tube Assy, Condenser to Receiver/Drier	$139.56	1
5	4G4319E891AD	レシーバドライヤアセンブリ	4G4319E891AD レシーバドライヤアセンブリ	$272.21	1
6	4G436147XAD	Bracket, A/C pipe support	4G436147XAD Bracket, A/C pipe support RHD Only	$41.35	1
7	703151	Nut/washr, M6	703151 Nut/washr, M6 RHD Only	$0.89	1
8	CD3319A705AA	Tube Assy, Evaporator Outlet, Lower	CD3319A705AA Tube Assy, Evaporator Outlet, Lower	$177.63	1
9	AG4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705CA チューブアセンブリ、A/Cエバポレータアウトレット、上部	$350.43	RHD
10	AG4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705BA チューブアセンブリ、A/Cエバポレータアウトレット、上部 LHD	$194.66	1
11	AG4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	AG4319835CA チューブASSY、レシーバードライヤー～エバポレーター RHD	$178.98	1
12	AG4319835BA	Tube assy, reciever drier to evaporator	AG4319835BA Tube assy, reciever drier to evaporator LHD	$758.71	1
13	4G434073AAA	CLAMP, LIQUID	4G434073AAA CLAMP, LIQUID	$5.22	1
14	701182	Clip, Pipe, Swivel	701182 Clip, Pipe, Swivel RHD Qty 5, LHD Qty 2	$2.03	A/R
15	701180	CLIP, 14.0, PUSH-IN	701180 CLIP, 14.0, PUSH-IN	$1.39	1
16	699634	P-Clip, 13mm	699634 P-Clip, 13mm	$3.26	1
17	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	1
18	1R128910192	SENSOR, HIGH PRESSURE	1R128910192 SENSOR, HIGH PRESSURE	$555.53	1
19	AG438911295	SWITCH ASSEMBLY, PRESSURECUT-OFF	AG438911295 SWITCH ASSEMBLY, PRESSURECUT-OFF	$606.75	1
20	703025	Bolt, flg M6 x 25	703025 Bolt, flg M6 x 25 LHD Only	$0.34	1
21	4G436510059PK	Firtree clip, pad wear lead attch	4G436510059PK Firtree clip, pad wear lead attch Pack of 100	$73.95	2
22	702291	Clip, 11-18x6.5x7	702291 Clip, 11-18x6.5x7 RHD Only	$1.55	1

エアコンラインとフィッティング

Aston Martin Vanquish (2012+)

Aston Martin Vanquish (2012+) - エアコンラインとフィッティング
