Aston Martin Vanquish (2012+) - ボディ補修部品、ボランテ - (2ページ目)

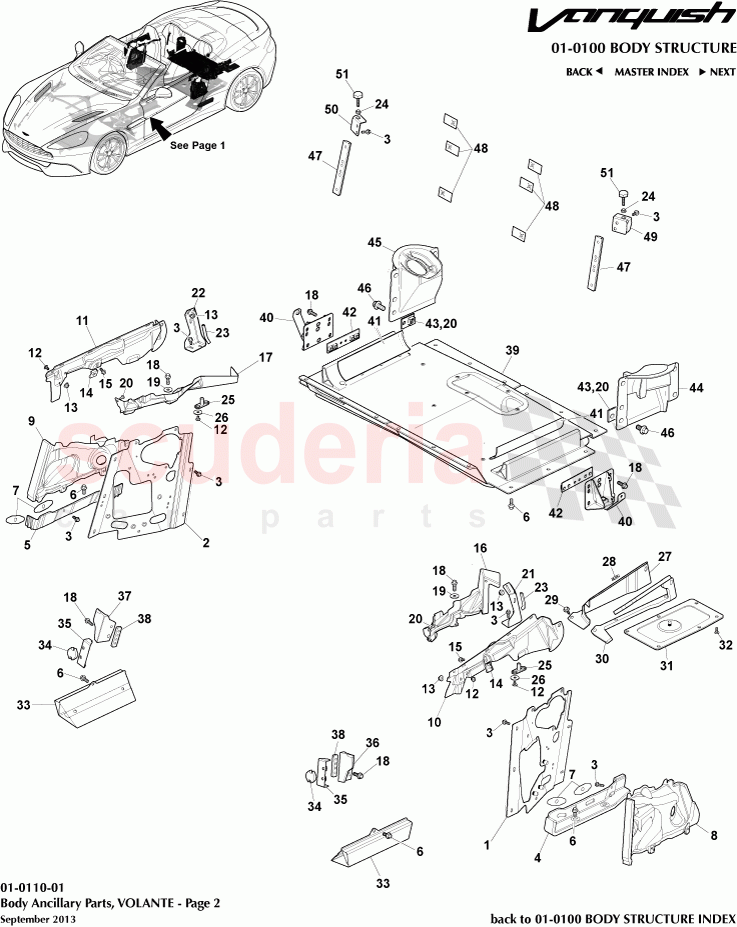

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	ED33L04703AB	COVER PANEL, WINDOWREGULATOR, LH	$147.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33L04702AB	COVER PANEL, WINDOWREGULATOR, RH	$144.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	703203	Screw, Flange Head M6x20	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33303A93AA	MOUNTING BRACKET,REGULATOR, LH	$255.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33303A92AA	MOUNTING BRACKET,REGULATOR, RH	$255.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4314A573AA	PLATE ASSEMBLY	$20.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G4328035AB	SHEDDER PANEL, LH	$97.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G4328034AB	SHEDDER PANEL, RH	$149.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33A410K25AC	CLOSER PANEL, REAR BODYPILLAR, LH	$64.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33A410K24AC	CLOSER PANEL, REAR BODYPILLAR, RH	$64.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	703266	Screw, torx M6 x 10	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	703749	Nut, M5 Hex flg hd	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	7G4310609EAAPK	CLIP, SPRING, M6, U TYPE1.5-4.0	$12.41	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED335423AA	CASTING, WATER SHEDDER,LH	$41.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED335422AA	CASTING, WATER SHEDDER,RH	$39.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	703120	Screw, flg, M8 x 25	$21.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4332692AA	ワッシャ、プレーン	$1.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3337949AA	Rivet, 4.8x13.9	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33L277A61AC	BRACKET, REAR QUARTER,INNER, LH	$24.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33L277A60AC	BRACKET, REAR QUARTER,INNER, RH	$24.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	3381094	EDGE PROTECTION STRIP(65mm)	$6.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	702944	Nut, M6 flg	$1.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED43L243A70AA	アライメントピン、メインベアリングブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	FD43E830667AAPK	WASHER, 25mm ODx6.4mm ID	$6.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33507A62AA	カバープレート、トノーポンプ	$571.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33EM7243AA	S CLIP, WIDE	$2.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	702839PK	Screw and Washer M6x20 Hex	$6.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33P8K141AA	GASKET, TONNEAU PUMPCLOSER PANEL	$16.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED33507A63AA	CLOSER PANEL, TONNEAUPUMP	$81.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	703149	ねじ M6X16 六角穴付き	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	GOCD3310230AA	REINFORCEMENT, SIDEEXTRUSION, REAR	$61.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD43F16346BB	スペーサー, ラッチストライカー	$17.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	DG43393126AA	NUTPLATE, STRIKER, M8	$65.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	GOED3320E801AA	ボディマウントキャッチャー左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	GOED3320E800AA	ボディマウントキャッチャー右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD33393126AC	MOUNTING PLATE, M8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3338580AB	パネル ASSY, フューエルタンクコンパートメント, 下部	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G335D022AD	BRACKET, SUBFRAME	$72.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G439N070AB	INSULATION, FUEL TANKSUPPORT	$2.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G335N394AB	Nutplate	$17.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3380997AA	NUTPLATE, M12, REARDAMPER MOUNT	$6.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3318A001AD	MOUNTING, REAR SHOCKABSORBER, LH	$954.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3318A000AD	MOUNTING, REAR SHOCKABSORBER, RH	$954.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	703185	Screw, M12x25, Hex Flange Head	$10.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43L24556AB	NUTPLATE, CENTRE BODY,INNER	$57.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	7G432943707AA	NUTPLATE, CENTRE	$6.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED334S019AB	MOUNTING BRACKET, LH	$33.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED334S018AB	取り付けブラケット、右側	$33.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4316K808AB	Support Assembly	$5.17	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	AD43F16347BB	スペーサー, ラッチストライカー	AD43F16347BB スペーサー, ラッチストライカー 10.5mm	$17.76	A/R
-	AD43F16348BB	スペーサー, ラッチストライカー	AD43F16348BB スペーサー, ラッチストライカー 9.5mm	$17.76	A/R
-	AD43F16349BB	スペーサー, ラッチストライカー	AD43F16349BB スペーサー, ラッチストライカー 8.5mm	$17.76	A/R
-	AD43F16350BB	スペーサー, ラッチストライカー	AD43F16350BB スペーサー, ラッチストライカー 7.5mm	$17.76	A/R
-	AD43F16351BB	スペーサー	AD43F16351BB スペーサー 6.5mm	$16.17	A/R
-	DG43F16352BB	スペーサー	DG43F16352BB スペーサー 5.5mm	$22.57	A/R
-	DG43F16353BB	スペーサー	DG43F16353BB スペーサー 4.5mm	$22.13	A/R
1	ED33L04703AB	COVER PANEL, WINDOWREGULATOR, LH	ED33L04703AB COVER PANEL, WINDOWREGULATOR, LH Structural Cat. A Only	$147.69	1
2	ED33L04702AB	COVER PANEL, WINDOWREGULATOR, RH	ED33L04702AB COVER PANEL, WINDOWREGULATOR, RH Structural Cat. A Only	$144.56	1
3	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	28
4	ED33303A93AA	MOUNTING BRACKET,REGULATOR, LH	ED33303A93AA MOUNTING BRACKET,REGULATOR, LH Structural Cat. A Only	$255.70	1
5	ED33303A92AA	MOUNTING BRACKET,REGULATOR, RH	ED33303A92AA MOUNTING BRACKET,REGULATOR, RH Structural Cat. A Only	$255.70	1
6	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG	$0.48	27
7	4G4314A573AA	PLATE ASSEMBLY	4G4314A573AA PLATE ASSEMBLY	$20.84	4
8	9G4328035AB	SHEDDER PANEL, LH	9G4328035AB SHEDDER PANEL, LH Structural Cat. A Only	$97.10	1
9	9G4328034AB	SHEDDER PANEL, RH	9G4328034AB SHEDDER PANEL, RH Structural Cat. A Only	$149.33	1
10	ED33A410K25AC	CLOSER PANEL, REAR BODYPILLAR, LH	ED33A410K25AC CLOSER PANEL, REAR BODYPILLAR, LH Structural Cat. A Only	$64.74	1
11	ED33A410K24AC	CLOSER PANEL, REAR BODYPILLAR, RH	ED33A410K24AC CLOSER PANEL, REAR BODYPILLAR, RH Structural Cat. A Only	$64.74	1
12	703266	Screw, torx M6 x 10	703266 Screw, torx M6 x 10	$1.57	6
13	703749	Nut, M5 Hex flg hd	703749 Nut, M5 Hex flg hd	$1.27	4
14	7G4310609EAAPK	CLIP, SPRING, M6, U TYPE1.5-4.0 ARRIVING SOON	7G4310609EAAPK CLIP, SPRING, M6, U TYPE1.5-4.0 Pack of 10 ARRIVING SOON	$12.41	2
15	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	HY53E804349AA SCREW, M6x14, HEX HDPP +PATCH	$1.27	2
16	ED335423AA	CASTING, WATER SHEDDER,LH	ED335423AA CASTING, WATER SHEDDER,LH Structural Cat. A Only	$41.04	1
17	ED335422AA	CASTING, WATER SHEDDER,RH	ED335422AA CASTING, WATER SHEDDER,RH Structural Cat. A Only	$39.13	1
18	703120	Screw, flg, M8 x 25	703120 Screw, flg, M8 x 25	$21.91	16
19	AG4332692AA	ワッシャ、プレーン	AG4332692AA ワッシャ、プレーン	$1.14	4
20	6G3337949AA	Rivet, 4.8x13.9	6G3337949AA Rivet, 4.8x13.9	$0.12	4
21	ED33L277A61AC	BRACKET, REAR QUARTER,INNER, LH	ED33L277A61AC BRACKET, REAR QUARTER,INNER, LH	$24.25	1
22	ED33L277A60AC	BRACKET, REAR QUARTER,INNER, RH	ED33L277A60AC BRACKET, REAR QUARTER,INNER, RH	$24.25	1
23	3381094	EDGE PROTECTION STRIP(65mm)	3381094 EDGE PROTECTION STRIP(65mm)	$6.06	2
24	702944	Nut, M6 flg	702944 Nut, M6 flg	$1.82	2
25	ED43L243A70AA	アライメントピン、メインベアリングブラケット	ED43L243A70AA アライメントピン、メインベアリングブラケット	-	2	Enquire
26	FD43E830667AAPK	WASHER, 25mm ODx6.4mm ID	FD43E830667AAPK WASHER, 25mm ODx6.4mm ID Pack of 10	$6.61	4
27	ED33507A62AA	カバープレート、トノーポンプ	ED33507A62AA カバープレート、トノーポンプ	$571.47	1
28	ED33EM7243AA	S CLIP, WIDE	ED33EM7243AA S CLIP, WIDE	$2.71	1
29	702839PK	Screw and Washer M6x20 Hex	702839PK Screw and Washer M6x20 Hex Pack of 10	$6.81	4
30	ED33P8K141AA	GASKET, TONNEAU PUMPCLOSER PANEL	ED33P8K141AA GASKET, TONNEAU PUMPCLOSER PANEL	$16.15	1
31	ED33507A63AA	CLOSER PANEL, TONNEAUPUMP	ED33507A63AA CLOSER PANEL, TONNEAUPUMP	$81.00	1
32	703149	ねじ M6X16 六角穴付き	703149 ねじ M6X16 六角穴付き	$1.27	6
33	GOCD3310230AA	REINFORCEMENT, SIDEEXTRUSION, REAR	GOCD3310230AA REINFORCEMENT, SIDEEXTRUSION, REAR	$61.47	2
34	AD43F16346BB	スペーサー, ラッチストライカー	AD43F16346BB スペーサー, ラッチストライカー 11.5mm	$17.76	A/R
35	DG43393126AA	NUTPLATE, STRIKER, M8	DG43393126AA NUTPLATE, STRIKER, M8	$65.50	2
36	GOED3320E801AA	ボディマウントキャッチャー左側	GOED3320E801AA ボディマウントキャッチャー左側	-	1	Enquire
37	GOED3320E800AA	ボディマウントキャッチャー右側	GOED3320E800AA ボディマウントキャッチャー右側	-	1	Enquire
38	CD33393126AC	MOUNTING PLATE, M8	CD33393126AC MOUNTING PLATE, M8	-	2	Enquire
39	CD3338580AB	パネル ASSY, フューエルタンクコンパートメント, 下部	CD3338580AB パネル ASSY, フューエルタンクコンパートメント, 下部	-	1	Enquire
40	6G335D022AD	BRACKET, SUBFRAME	6G335D022AD BRACKET, SUBFRAME	$72.39	2
41	4G439N070AB	INSULATION, FUEL TANKSUPPORT	4G439N070AB INSULATION, FUEL TANKSUPPORT	$2.64	2
42	6G335N394AB	Nutplate	6G335N394AB Nutplate	$17.13	2
43	6G3380997AA	NUTPLATE, M12, REARDAMPER MOUNT	6G3380997AA NUTPLATE, M12, REARDAMPER MOUNT	$6.60	2
44	6G3318A001AD	MOUNTING, REAR SHOCKABSORBER, LH	6G3318A001AD MOUNTING, REAR SHOCKABSORBER, LH	$954.04	1
45	6G3318A000AD	MOUNTING, REAR SHOCKABSORBER, RH	6G3318A000AD MOUNTING, REAR SHOCKABSORBER, RH	$954.04	1
46	703185	Screw, M12x25, Hex Flange Head	703185 Screw, M12x25, Hex Flange Head	$10.77	8
47	4G43L24556AB	NUTPLATE, CENTRE BODY,INNER	4G43L24556AB NUTPLATE, CENTRE BODY,INNER	$57.91	2
48	7G432943707AA	NUTPLATE, CENTRE	7G432943707AA NUTPLATE, CENTRE	$6.03	6
49	ED334S019AB	MOUNTING BRACKET, LH	ED334S019AB MOUNTING BRACKET, LH	$33.32	1
50	ED334S018AB	取り付けブラケット、右側	ED334S018AB 取り付けブラケット、右側	$33.32	1
51	4G4316K808AB	Support Assembly	4G4316K808AB Support Assembly	$5.17	2
