エンジン潤滑

Aston Martin Vanquish (2012+)

自分の役割を見つける

Aston Martin Vanquish (2012+) - エンジン潤滑

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
CD336675CE オイルパンアッセンブリー $5,154.36 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410205 ドレンプラグ、オイルパン $22.59 注文するには
写真 部品番号 説明 価格(各) ストック
485092 ガスケット、オイルパン $114.68 注文するには
写真 部品番号 説明 価格(各) ストック
702526 Screw, M8x30 $1.03 注文するには
写真 部品番号 説明 価格(各) ストック
702604 STUD/WASHER, M6x20+M8x47.5, HF $30.10 注文するには
写真 部品番号 説明 価格(各) ストック
706713 STUD, M8x103+M6x13, HFPIL8 $66.86 注文するには
写真 部品番号 説明 価格(各) ストック
706714 BOLT, M8x140, HF8 $6.01 注文するには
写真 部品番号 説明 価格(各) ストック
706715 BOLT, M8x105, HEX FLG $16.87 注文するには
写真 部品番号 説明 価格(各) ストック
8G430411112 オイルポンプアッセンブリー $2,386.80 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
702552 BOLT, M8x70, HF PIL 8 $1.18 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410196 Seal, oil pump pick up tube $98.52 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
8D336686AD バッフル、オイルパン $215.64 注文するには
写真 部品番号 説明 価格(各) ストック
705052 Bolt, flg, M6x18.5 $14.42 注文するには
写真 部品番号 説明 価格(各) ストック
AD236B660AC Baffle, windage tray $319.37 注文するには
写真 部品番号 説明 価格(各) ストック
703169 M6, NUT, HEX FLG $1.03 注文するには
写真 部品番号 説明 価格(各) ストック

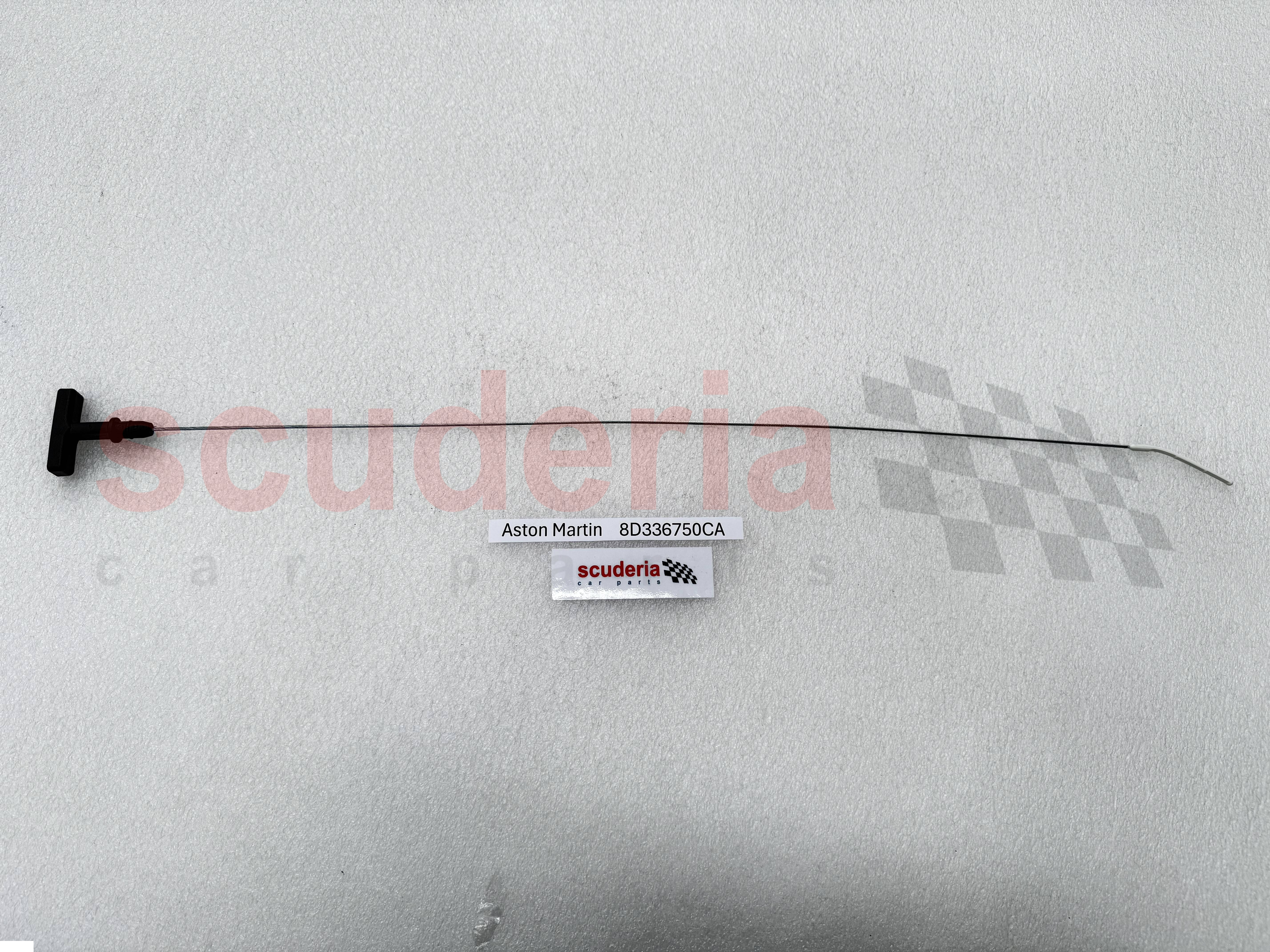

8D336750CA オイルレベルディップスティック $47.69 注文するには
写真 部品番号 説明 価格(各) ストック
CD336754AB DISTICK TUBE $70.26 注文するには
写真 部品番号 説明 価格(各) ストック
CD336A642AA エンジンオイルクーラー $1,046.00 注文するには
写真 部品番号 説明 価格(各) ストック
AG436714AA オイルフィルター $42.41 注文するには
写真 部品番号 説明 価格(各) ストック
CD338B451AC HOSE ASSEMBLY, OIL COOLER $185.17 注文するには
写真 部品番号 説明 価格(各) ストック
CD336N867AA HOSE ASSEMBLY, OIL COOLER $31.57 注文するには
写真 部品番号 説明 価格(各) ストック
3285381 クランプ $7.26 注文するには
写真 部品番号 説明 価格(各) ストック
CD33292435CB ボディ、オイルピックアップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
CD336629AA スクリーン、オイルポンプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
CD336625BA Oリング $55.48 注文するには
写真 部品番号 説明 価格(各) ストック
CD3310630CAA BOLT, M6x30, HF ADH お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410972 センサーASSY、エンジンオイルレベル低下 $95.12 注文するには
写真 部品番号 説明 価格(各) ストック
8W9387030BA GASKET, SENSOR, LOW OILLEVEL $37.82 注文するには
写真 部品番号 説明 価格(各) ストック
702847 ねじ M6X20 六角 FLG HD $2.50 注文するには
すべて見る

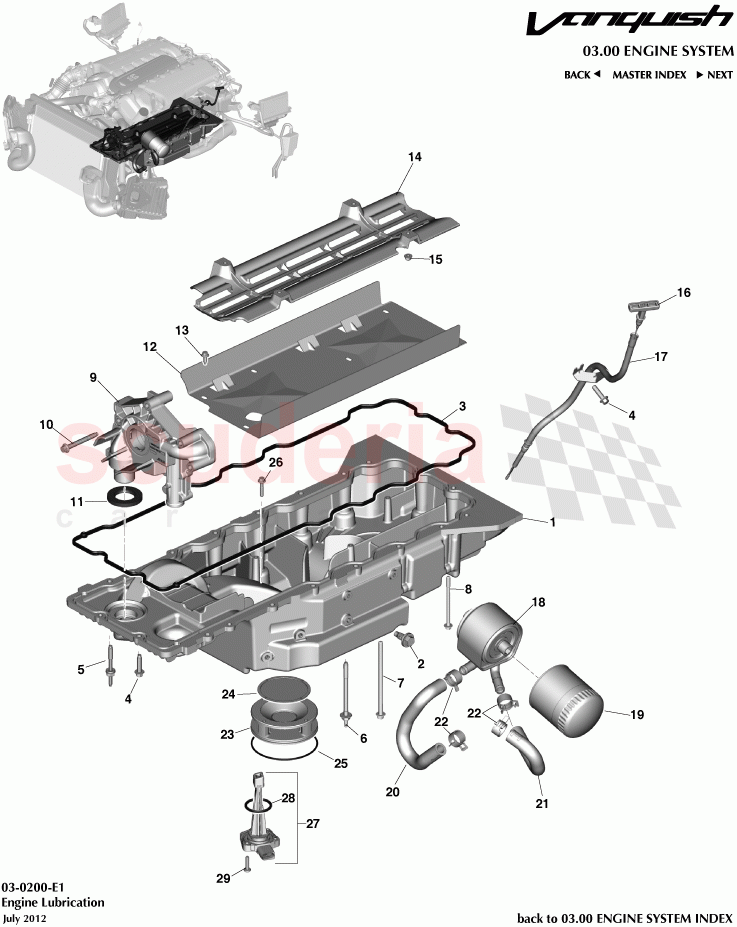

Engine Lubrication of Aston Martin Aston Martin Vanquish (2012+) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 CD336675CE
オイルパンアッセンブリー
Includes items 2, and 23-29 		$5,154.36 1
2 4G430410205
ドレンプラグ、オイルパン 		$22.59 1
3 485092
ガスケット、オイルパン 		$114.68 1
4 702526
Screw, M8x30 		$1.03 9
5 702604
STUD/WASHER, M6x20+M8x47.5, HF 		$30.10 1
6 706713
STUD, M8x103+M6x13, HFPIL8 		$66.86 1
7 706714
BOLT, M8x140, HF8 		$6.01 4
8 706715
BOLT, M8x105, HEX FLG 		$16.87 5
9 8G430411112
オイルポンプアッセンブリー
ARRIVING SOON 		$2,386.80 1
10 702552
BOLT, M8x70, HF PIL 8 		$1.18 4
11 4G430410196
Seal, oil pump pick up tube
ARRIVING SOON 		$98.52 1
12 8D336686AD
バッフル、オイルパン 		$215.64 1
13 705052
Bolt, flg, M6x18.5 		$14.42 7
14 AD236B660AC
Baffle, windage tray 		$319.37 1
15 703169
M6, NUT, HEX FLG 		$1.03 4
16 8D336750CA
オイルレベルディップスティック 		$47.69 1
17 CD336754AB
DISTICK TUBE 		$70.26 1
18 CD336A642AA
エンジンオイルクーラー 		$1,046.00 1
19 AG436714AA
オイルフィルター
Pack of 12 		$42.41 1
20 CD338B451AC
HOSE ASSEMBLY, OIL COOLER
Includes Item 22 		$185.17 1
21 CD336N867AA
HOSE ASSEMBLY, OIL COOLER
Includes Item 22 		$31.57 1
22 3285381
クランプ 		$7.26 4
23 CD33292435CB
ボディ、オイルピックアップ 		- 1 Enquire
24 CD336629AA
スクリーン、オイルポンプ 		- 1 Enquire
25 CD336625BA
Oリング 		$55.48 1
26 CD3310630CAA
BOLT, M6x30, HF ADH 		- 4 Enquire
27 4G430410972
センサーASSY、エンジンオイルレベル低下 		$95.12 1
28 8W9387030BA
GASKET, SENSOR, LOW OILLEVEL 		$37.82 1
29 702847
ねじ M6X20 六角 FLG HD 		$2.50 3
