Evaporator and Heater of Aston Martin Aston Martin V8 Vantage (upto 2016)

すべて見る

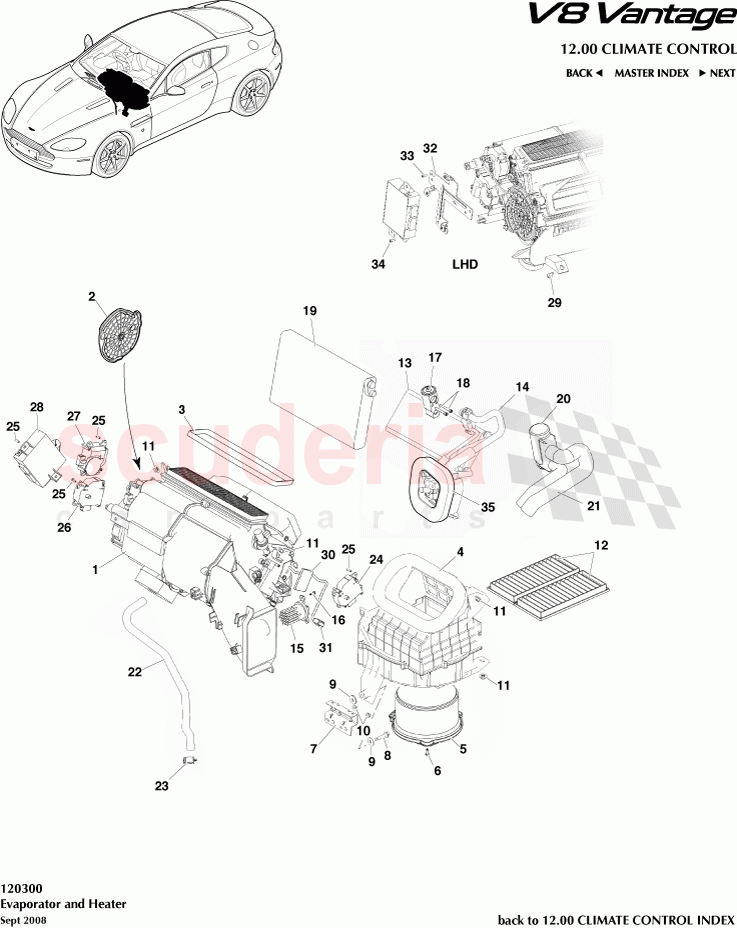

Aston Martin V8 Vantage (upto 2016) - エバポレーター＆ヒーター

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	6G3318N407BA	エバポレーター＆ヒーターアセンブリーエアコン右ハンドル	$2,426.13	注文するには
	6G3318N407AA	エバポレーター＆ヒーターアセンブリーエアコン左ハンドル	$2,172.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319502BA	Cam, heater and servo, RHD (black)	$20.77	注文するには
	AG4319502AA	Cam, heater and servo, LHD (black)	$20.77	注文するには
	AG438911208	Cam, heater and servo, RHD (white)	$20.77	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4319N574AA	Seal, air duct	$1.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319924BB	BLOWER ASSEMBLY	$712.71	注文するには
	4G4319925AB	BLOWER ASSEMBLY	$712.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319F612AA	BLOWER MOTOR ASSEMBLY	$773.47	注文するには
	4G4319F613AA	BLOWER MOTOR ASSEMBLY	$231.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43N104301AA	SCREW, M5x16, HX SPECIAL	$0.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318535BF	BRACKET, BLOWER MOUNTING	$68.68	注文するには
	4G4318535AE	BRACKET, BLOWER MOUNTING	$68.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	703745	Bolt, M8x35, HVAC to heater	$0.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	697134	ワッシャ、プレーン	$0.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	702944	Nut, M6 flg	$1.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	703612	Nut and Washer, M6 Hex	$0.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4313ZE1AAPK	花粉フィルター	$83.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318A271BA	HEATER CORE ASSEMBLY	$484.37	注文するには
	4G4318D671BA	コー＆バスタブアッセンブリー HTR 左側	$1,104.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319F616AA	Tube Assy, Evaporator	$173.56	注文するには
	4G4319862AA	Tube Assy, Evaporator	$180.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319F615AA	RESISTOR, AIRCON	$404.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319849AA	Valve assy A/C evp exp	$84.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43ALR8679AA	SCREW, M5x40, HEX SKT	$2.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319850AA	Evaporator, A/C	$982.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318D673AA	Sealing, htr core tube to htr case	$14.23	注文するには
	4G4318693AA	SEAL, EVAPORATOR VALVE	$14.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318D669AA	Sealing,htr core	$21.20	注文するには
	4G4318C676AA	シーリング、ヒーターコアチューブ～ヒーターケース、左ハンドル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319A699BB	DRAIN TUBE ASSEMBLY	$25.32	注文するには
	4G4319A699AB	DRAIN TUBE ASSEMBLY	$27.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	701172	CLIP, 16.0x2.8-3.3	$0.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318A250AA	SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	$355.70	注文するには
	4G4318A251AA	SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	$355.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318D674AA	SERVO ASSEMBLY, AIR MIX	$355.70	注文するには
	4G4318D675AA	SERVO ASSEMBLY, AIR MIX	$355.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318E247AA	SERVO ASSEMBLY, HEATERMODE	$355.70	注文するには
	4G4318E246A	サーボ・アッセンブリ、A/Cヒーター・モード、右ハンドル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319B738AA	SEAL, EVAPORATOR CASECOVER	$1.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319F598AA	SENSOR, EVAPORATORTEMPERATURE	$20.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319C715AA	ブラケット、ECU取り付け、左ハンドルのみ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43N014120AA	ネジ、M4 X 12、なべ頭	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319D962BA	シール A/Cエバポレーターバルブ、右ハンドル	お問い合わせ	注文するには
	4G4319D962AA	シール A/Cエバポレーターバルブ、左ハンドル	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	6G3318N407BA	エバポレーター＆ヒーターアセンブリーエアコン右ハンドル	6G3318N407BA エバポレーター＆ヒーターアセンブリーエアコン右ハンドル	$2,426.13	1
1	6G3318N407AA	エバポレーター＆ヒーターアセンブリーエアコン左ハンドル	6G3318N407AA エバポレーター＆ヒーターアセンブリーエアコン左ハンドル	$2,172.96	1
2	AG4319502BA	Cam, heater and servo, RHD (black)	AG4319502BA Cam, heater and servo, RHD (black) from 10MY	$20.77	1
2	AG4319502AA	Cam, heater and servo, LHD (black)	AG4319502AA Cam, heater and servo, LHD (black) from 10MY	$20.77	1
2	AG438911208	Cam, heater and servo, RHD (white)	AG438911208 Cam, heater and servo, RHD (white) to 10MY	$20.77	1
2	AG438911209	Cam, heater and servo, LHD (white)	AG438911209 Cam, heater and servo, LHD (white) to 10MY	$20.77	1
3	4G4319N574AA	Seal, air duct	4G4319N574AA Seal, air duct	$1.64	1
4	4G4319924BB	BLOWER ASSEMBLY	4G4319924BB BLOWER ASSEMBLY	$712.71	1
4	4G4319925AB	BLOWER ASSEMBLY	4G4319925AB BLOWER ASSEMBLY	$712.71	1
5	4G4319F612AA	BLOWER MOTOR ASSEMBLY	4G4319F612AA BLOWER MOTOR ASSEMBLY	$773.47	1
5	4G4319F613AA	BLOWER MOTOR ASSEMBLY	4G4319F613AA BLOWER MOTOR ASSEMBLY	$231.78	1
6	4G43N104301AA	SCREW, M5x16, HX SPECIAL	4G43N104301AA SCREW, M5x16, HX SPECIAL	$0.20	3
7	4G4318535BF	BRACKET, BLOWER MOUNTING	4G4318535BF BRACKET, BLOWER MOUNTING	$68.68	1
7	4G4318535AE	BRACKET, BLOWER MOUNTING	4G4318535AE BRACKET, BLOWER MOUNTING	$68.68	1
8	703745	Bolt, M8x35, HVAC to heater	703745 Bolt, M8x35, HVAC to heater	$0.75	1
9	697134	ワッシャ、プレーン	697134 ワッシャ、プレーン	$0.91	2
10	702944	Nut, M6 flg	702944 Nut, M6 flg	$1.82	2
11	703612	Nut and Washer, M6 Hex	703612 Nut and Washer, M6 Hex	$0.82	5
12	4G4313ZE1AAPK	花粉フィルター	4G4313ZE1AAPK 花粉フィルター	$83.64	1
13	4G4318A271BA	HEATER CORE ASSEMBLY	4G4318A271BA HEATER CORE ASSEMBLY	$484.37	1
13	4G4318D671BA	コー＆バスタブアッセンブリー HTR 左側	4G4318D671BA コー＆バスタブアッセンブリー HTR 左側	$1,104.87	1
14	4G4319F616AA	Tube Assy, Evaporator	4G4319F616AA Tube Assy, Evaporator	$173.56	1
14	4G4319862AA	Tube Assy, Evaporator	4G4319862AA Tube Assy, Evaporator	$180.41	1
15	4G4319F615AA	RESISTOR, AIRCON	4G4319F615AA RESISTOR, AIRCON	$404.95	1
16	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	692785 ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	2
17	4G4319849AA	Valve assy A/C evp exp	4G4319849AA Valve assy A/C evp exp	$84.90	1
18	4G43ALR8679AA	SCREW, M5x40, HEX SKT	4G43ALR8679AA SCREW, M5x40, HEX SKT	$2.12	2
19	4G4319850AA	Evaporator, A/C	4G4319850AA Evaporator, A/C	$982.25	1
20	4G4318D673AA	Sealing, htr core tube to htr case	4G4318D673AA Sealing, htr core tube to htr case	$14.23	1
20	4G4318693AA	SEAL, EVAPORATOR VALVE	4G4318693AA SEAL, EVAPORATOR VALVE	$14.33	1
21	4G4318D669AA	Sealing,htr core	4G4318D669AA Sealing,htr core	$21.20	1
21	4G4318C676AA	シーリング、ヒーターコアチューブ～ヒーターケース、左ハンドル	4G4318C676AA シーリング、ヒーターコアチューブ～ヒーターケース、左ハンドル	-	1	Enquire
22	4G4319A699BB	DRAIN TUBE ASSEMBLY	4G4319A699BB DRAIN TUBE ASSEMBLY	$25.32	1
22	4G4319A699AB	DRAIN TUBE ASSEMBLY	4G4319A699AB DRAIN TUBE ASSEMBLY	$27.26	1
23	701172	CLIP, 16.0x2.8-3.3	701172 CLIP, 16.0x2.8-3.3	$0.78	1
24	4G4318A250AA	SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	4G4318A250AA SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	$355.70	1
24	4G4318A251AA	SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	4G4318A251AA SERVO ASSEMBLY,FRESH/RECIRCULATE AIR	$355.70	1
25	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	692785 ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	12
26	4G4318D674AA	SERVO ASSEMBLY, AIR MIX	4G4318D674AA SERVO ASSEMBLY, AIR MIX	$355.70	1
26	4G4318D675AA	SERVO ASSEMBLY, AIR MIX	4G4318D675AA SERVO ASSEMBLY, AIR MIX	$355.70	1
27	4G4318E247AA	SERVO ASSEMBLY, HEATERMODE	4G4318E247AA SERVO ASSEMBLY, HEATERMODE	$355.70	1
27	4G4318E246A	サーボ・アッセンブリ、A/Cヒーター・モード、右ハンドル	4G4318E246A サーボ・アッセンブリ、A/Cヒーター・モード、右ハンドル	-	1	Enquire
29	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭	$0.59	1
30	4G4319B738AA	SEAL, EVAPORATOR CASECOVER	4G4319B738AA SEAL, EVAPORATOR CASECOVER	$1.55	1
31	4G4319F598AA	SENSOR, EVAPORATORTEMPERATURE	4G4319F598AA SENSOR, EVAPORATORTEMPERATURE	$20.95	1
32	4G4319C715AA	ブラケット、ECU取り付け、左ハンドルのみ	4G4319C715AA ブラケット、ECU取り付け、左ハンドルのみ	-	1	Enquire
33	692785	ネジ M4×16 ポジ皿頭亜鉛メッキ	692785 ネジ M4×16 ポジ皿頭亜鉛メッキ	$2.00	12
34	4G43N014120AA	ネジ、M4 X 12、なべ頭	4G43N014120AA ネジ、M4 X 12、なべ頭	-	3	Enquire
35	4G4319D962BA	シール A/Cエバポレーターバルブ、右ハンドル	4G4319D962BA シール A/Cエバポレーターバルブ、右ハンドル	-	1	Enquire
35	4G4319D962AA	シール A/Cエバポレーターバルブ、左ハンドル	4G4319D962AA シール A/Cエバポレーターバルブ、左ハンドル	-	1	Enquire
