Name: Driveshaft Assembly (Manual)
Rating: 5.0 (1 reviews)

Driveshaft Assembly (Manual) of Aston Martin Aston Martin V8 Vantage (upto 2016)

すべて見る

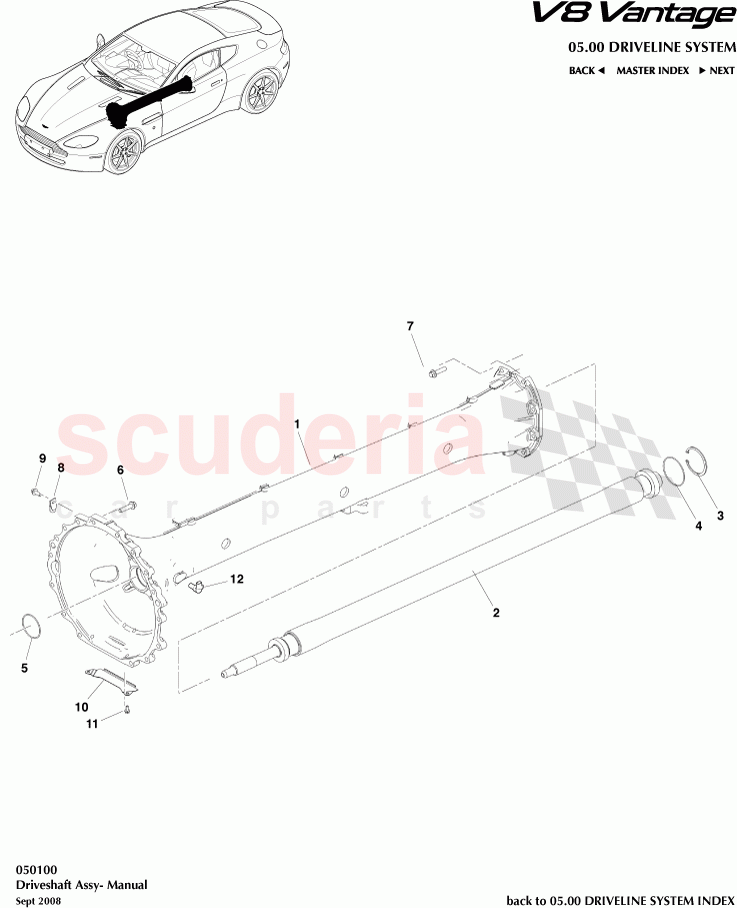

Aston Martin V8 Vantage (upto 2016) - ドライブシャフトアッセンブリー（マニュアル）

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	6G334500DA	トルクチューブ＆DRV SHFアッセンブリー	$13,667.04	注文するには
	6G334500AF	トルクチューブ＆P/シャフト	$6,909.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G334602BE	ドライブシャフト・アセンブリ	$5,226.46	注文するには
	6G334602AB	ドライブシャフトアッセンブリーマニュアル	$4,523.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	704572	CIRCLIP, 80mm dia	$4.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	HY538527BA	O RING, REAR/FORWARD	$8.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	HY538527AA	O RING, FRONT	$8.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	703192	Bolt, M10x40, Hex Flange Head	$1.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3336298AA	リングダボ	$9.18	注文するには
	703192	Bolt, M10x40, Hex Flange Head	$1.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	703121	SCREW, M8x2,0 HEX FLG	$0.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G338741AA	カバープレート	$79.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	978F12K073BA	入力スピードセンサー	$25.87	注文するには
	4G4319G506BA	グリス、入力シャフトスプライン	$27.15	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	6G334500DA	トルクチューブ＆DRV SHFアッセンブリー	6G334500DA トルクチューブ＆DRV SHFアッセンブリー	$13,667.04	1
1	6G334500AF	トルクチューブ＆P/シャフト	6G334500AF トルクチューブ＆P/シャフト	$6,909.70	1
2	6G334602BE	ドライブシャフト・アセンブリ	6G334602BE ドライブシャフト・アセンブリ	$5,226.46	1
2	6G334602AB	ドライブシャフトアッセンブリーマニュアル	6G334602AB ドライブシャフトアッセンブリーマニュアル	$4,523.10	1
3	704572	CIRCLIP, 80mm dia	704572 CIRCLIP, 80mm dia	$4.14	1
4	HY538527BA	O RING, REAR/FORWARD	HY538527BA O RING, REAR/FORWARD	$8.34	1
5	HY538527AA	O RING, FRONT	HY538527AA O RING, FRONT	$8.13	1
6	703192	Bolt, M10x40, Hex Flange Head	703192 Bolt, M10x40, Hex Flange Head	$1.48	15
7	6G3336298AA	リングダボ	6G3336298AA リングダボ	$9.18	2
7	703192	Bolt, M10x40, Hex Flange Head	703192 Bolt, M10x40, Hex Flange Head	$1.48	8
9	703121	SCREW, M8x2,0 HEX FLG	703121 SCREW, M8x2,0 HEX FLG	$0.48	1
10	6G338741AA	カバープレート	6G338741AA カバープレート	$79.61	1
11	HY53E804349AA	SCREW, M6x14, HEX HDPP +PATCH	HY53E804349AA SCREW, M6x14, HEX HDPP +PATCH	$1.27	2
12	978F12K073BA	入力スピードセンサー	978F12K073BA 入力スピードセンサー	$25.87	1
12	4G4319G506BA	グリス、入力シャフトスプライン	4G4319G506BA グリス、入力シャフトスプライン	$27.15	1

ドライブシャフトアッセンブリー（マニュアル）

Aston Martin V8 Vantage (upto 2016)

Aston Martin V8 Vantage (upto 2016) - ドライブシャフトアッセンブリー（マニュアル）
