Aston Martin V8 Vantage (upto 2016) - 基本エンジン構造

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
BG339C663CB マニホールドインテーク $3,670.34 注文するには
BG339C663DB マニホールド-インテーク お問い合わせ 注文するには
9G339C663CA マニホールドアッシー、インテーク、アッパー4.7 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
6G431210060 PCVブリーザー・スタブパイプ $41.59 注文するには
写真 部品番号 説明 価格(各) ストック
702526 Screw, M8x30 $1.03 注文するには
写真 部品番号 説明 価格(各) ストック
4G43001B46BB ウイングバッジ、エンジンマニホールド $113.23 注文するには
写真 部品番号 説明 価格(各) ストック
EG330810726 センサー、空気温度 $13.51 注文するには
写真 部品番号 説明 価格(各) ストック
6G339F593AA フューエルインジェクターアッセンブリー $63.38 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
6G433410062 クリップ、燃料インジェクター $13.12 注文するには
写真 部品番号 説明 価格(各) ストック
6G339S441AF マンフアッセンブリー FU/INJ SPLY $3,321.14 注文するには
写真 部品番号 説明 価格(各) ストック
701553 Screw, M6 x 16 pan hd, hood release handle to bracket $0.30 注文するには
写真 部品番号 説明 価格(各) ストック
2W939F775AA ダンパーアセンブリ、インジェクションパルス お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
6G433410063 SENSOR, FUEL PRESSURE &TEMPERATURE $260.52 注文するには
写真 部品番号 説明 価格(各) ストック
700107 ネジ M5 X 20 六角フランジ GRD 8.8 ジンクプレート $2.35 注文するには
写真 部品番号 説明 価格(各) ストック
8G438979AA WASHER, M5x20x1.5THK,BLACK $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
9G336L074AC ブラック＆ベッドプレート $14,508.17 注文するには
9G336011AA ショートブロック お問い合わせ 注文するには
9G336006AA ロングブロック お問い合わせ 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
6G430110070 DWLシリンダーブラック→フロントCVR $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110113 リングダボ $21.11 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110114 ボルト- M8 X 60 $2.73 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110075 ボルト M8 X 110 $15.97 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110112 ボルト M10 X 114 $12.36 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110070 DWLシリンダーブラック→フロントCVR $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110067 ダボ $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110118 リングダボ $31.33 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110068 CVRサイクルトップ $23.39 注文するには
写真 部品番号 説明 価格(各) ストック
702529 プラグ-フランジ付M30 $4.78 注文するには
写真 部品番号 説明 価格(各) ストック
3286515 ワッシャ-シーリング $7.77 注文するには
写真 部品番号 説明 価格(各) ストック
702531 プラグ28/28.052径 $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
702528 プラグ - M30 X 12 $1.94 注文するには
写真 部品番号 説明 価格(各) ストック
6G430410077 VLVアッシーエンジンPSTオイルクーラー $19.34 注文するには
写真 部品番号 説明 価格(各) ストック
91996 シリンダーヘッド M/C - 右側 $8,677.45 注文するには
702536 ネジ M6 X 14 $0.11 注文するには
写真 部品番号 説明 価格(各) ストック
91995 シリンダーヘッド M/C - 左側 $9,016.74 注文するには
写真 部品番号 説明 価格(各) ストック
6G430610353 ボルトシリンダーヘッド $3.00 注文するには
写真 部品番号 説明 価格(各) ストック
702683 ボルト M8 X 90 $10.48 注文するには
写真 部品番号 説明 価格(各) ストック
9G336083AC ガスケット シリンダーヘッド 左側 $268.27 もうすぐ到着します
9G336051AC ガスケット シリンダーヘッド 右側 $268.27 注文するには
写真 部品番号 説明 価格(各) ストック
6G430610065 カムシャフトベアリングキャップ $4.76 注文するには
写真 部品番号 説明 価格(各) ストック
702946 Bolt, M6 x 35mm $1.34 注文するには
写真 部品番号 説明 価格(各) ストック
702527 スタッド-エキゾーストマニホールド M8X16+M8X20ピル10 $4.53 注文するには
写真 部品番号 説明 価格(各) ストック
6G339P851ABPK インテークマニホールドガスケット（2個入り） $25.28 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
6G339F809AA ガスケット-スロットル-アダプター $8.75 注文するには
すべて見る

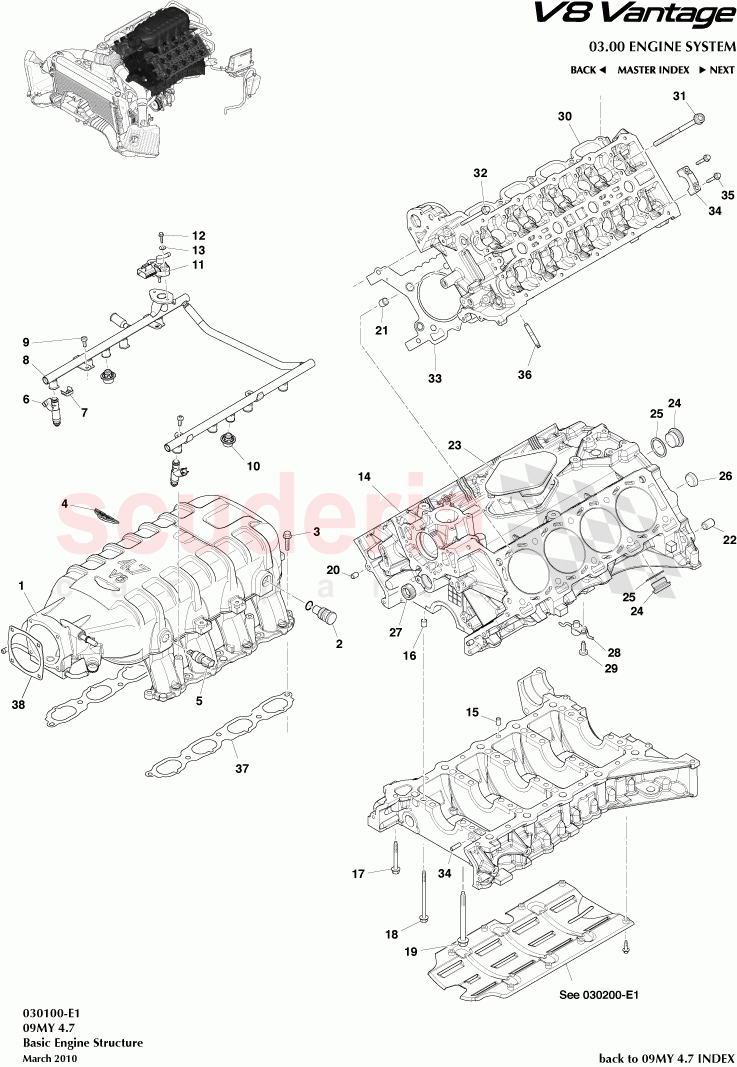

Basic Engine Structure of Aston Martin Aston Martin V8 Vantage (upto 2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 9G330810850
エンジン・ロングブロック-4.7LT
V8 'S' 		$33,996.64 1
- BG339424CB
インテークマニホールドASSY
V8 'S' 		- 1 Enquire
- 9G330810850
エンジン・ロングブロック-4.7LT
11 MY 		$33,996.64 1
- BG339424DB
インテークマニホールド
11MY 		- 1 Enquire
- 9G330810850
エンジン・ロングブロック-4.7LT 		$33,996.64 1
- 9G339424AA
マニホールドASSY、インテーク、4.7 		- 1 Enquire
1 BG339C663CB
マニホールドインテーク
V8 'S' 		$3,670.34 1
1 BG339C663DB
マニホールド-インテーク
11MY 		- 1 Enquire
1 9G339C663CA
マニホールドアッシー、インテーク、アッパー4.7 		- 1 Enquire
2 6G431210060
PCVブリーザー・スタブパイプ 		$41.59 1
3 702526
Screw, M8x30 		$1.03 10
4 4G43001B46BB
ウイングバッジ、エンジンマニホールド 		$113.23 1
5 EG330810726
センサー、空気温度 		$13.51 1

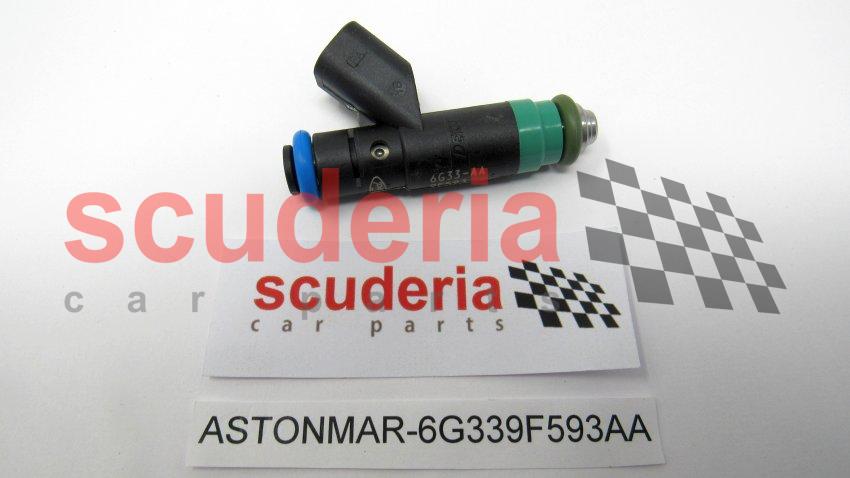

6 6G339F593AA
フューエルインジェクターアッセンブリー
ARRIVING SOON 		$63.38 8
7 6G433410062
クリップ、燃料インジェクター 		$13.12 8
8 6G339S441AF
マンフアッセンブリー FU/INJ SPLY 		$3,321.14 1
9 701553
Screw, M6 x 16 pan hd, hood release handle to bracket 		$0.30 4
10 2W939F775AA
ダンパーアセンブリ、インジェクションパルス 		- 2 Enquire
11 6G433410063
SENSOR, FUEL PRESSURE &TEMPERATURE 		$260.52 1
12 700107
ネジ M5 X 20 六角フランジ GRD 8.8 ジンクプレート 		$2.35 2
13 8G438979AA
WASHER, M5x20x1.5THK,BLACK 		$0.75 2
14 9G336L074AC
ブラック＆ベッドプレート 		$14,508.17 1
14 9G336011AA
ショートブロック 		- 1 Enquire
14 9G336006AA
ロングブロック 		- 1 Enquire
14 9G336055AB
スリーブ、シリンダーボア 		- 8 Enquire
15 6G430110070
DWLシリンダーブラック→フロントCVR 		$0.45 1
16 6G430110113
リングダボ 		$21.11 2
17 6G430110114
ボルト- M8 X 60 		$2.73 12
18 6G430110075
ボルト M8 X 110 		$15.97 12
19 6G430110112
ボルト M10 X 114 		$12.36 10
20 6G430110070
DWLシリンダーブラック→フロントCVR 		$0.45 2
21 6G430110067
ダボ 		$1.07 4
22 6G430110118
リングダボ 		$31.33 1
23 6G430110068
CVRサイクルトップ 		$23.39 1
24 702529
プラグ-フランジ付M30 		$4.78 2
25 3286515
ワッシャ-シーリング 		$7.77 2
26 702531
プラグ28/28.052径 		$0.23 4
27 702528
プラグ - M30 X 12 		$1.94 1
28 6G430410077
VLVアッシーエンジンPSTオイルクーラー 		$19.34 4
29 91996
シリンダーヘッド M/C - 右側 		$8,677.45 1
29 702536
ネジ M6 X 14 		$0.11 4
30 91995
シリンダーヘッド M/C - 左側 		$9,016.74 1
31 6G430610353
ボルトシリンダーヘッド 		$3.00 20
32 702683
ボルト M8 X 90 		$10.48 4

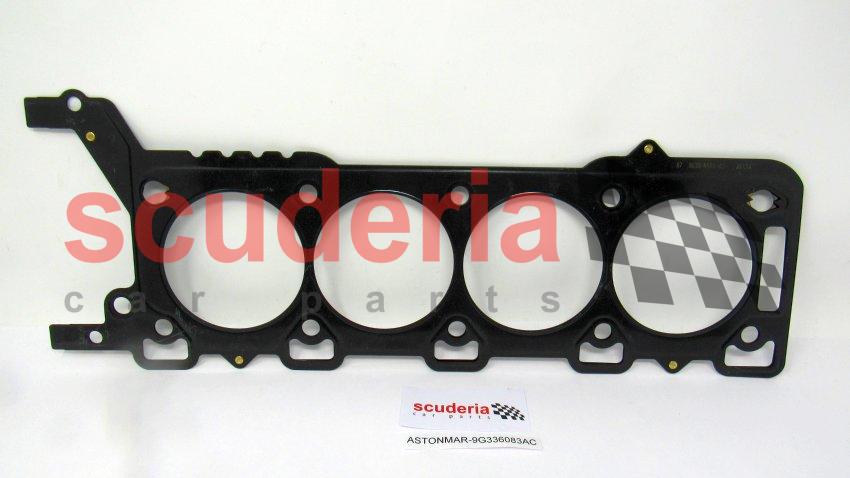

33 9G336083AC
ガスケット シリンダーヘッド 左側
ARRIVING SOON 		$268.27 1

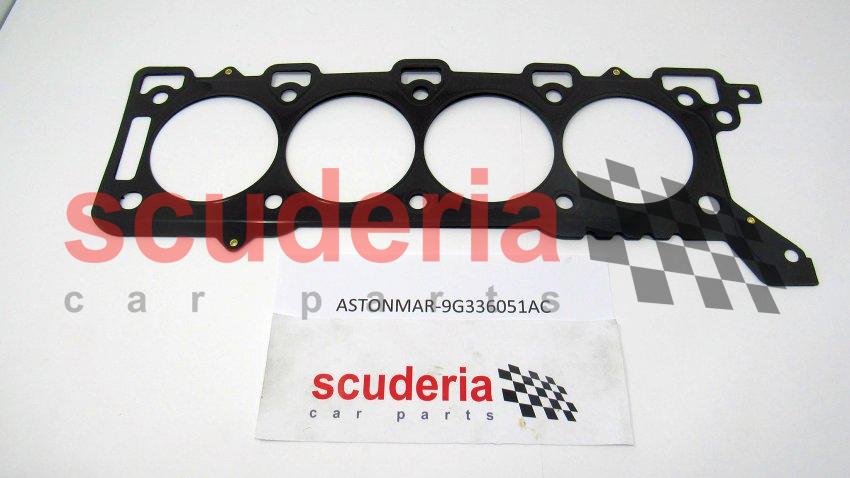

33 9G336051AC
ガスケット シリンダーヘッド 右側 		$268.27 1
34 6G430610065
カムシャフトベアリングキャップ 		$4.76 20
35 702946
Bolt, M6 x 35mm 		$1.34 40
36 702527
スタッド-エキゾーストマニホールド M8X16+M8X20ピル10 		$4.53 16
37 6G339P851ABPK
インテークマニホールドガスケット（2個入り）
pack of 2
ARRIVING SOON 		$25.28 1
38 6G339F809AA
ガスケット-スロットル-アダプター 		$8.75 1
