Aston Martin V8 Vantage (upto 2016) - 基本エンジン構造

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
8G339C663AA マンフェアッセンブリー エンジンA/インテーク $3,142.83 注文するには
6G339C663AD マンフェアッセンブリー エンジンA/インテーク $3,068.01 注文するには
写真 部品番号 説明 価格(各) ストック
6G431210060 PCVブリーザー・スタブパイプ $41.91 注文するには
写真 部品番号 説明 価格(各) ストック
4G43001B46BB マニホールドバッジ $114.09 注文するには
写真 部品番号 説明 価格(各) ストック
6G339F593AA フューエルインジェクターアッセンブリー $63.86 在庫あり
写真 部品番号 説明 価格(各) ストック
6G433410062 クリップ、燃料インジェクター $13.22 在庫あり
写真 部品番号 説明 価格(各) ストック
6G339S441AE マニホールドASSY、フューエルインジェクション（フューエルレール） お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
6G433410063 センサー温度/圧力 $262.49 在庫あり
写真 部品番号 説明 価格(各) ストック
700107 ネジ M5 X 20 六角フランジ GRD 8.8 ジンクプレート $2.37 注文するには
写真 部品番号 説明 価格(各) ストック
701553 ネジ、M6 X 16、なべ頭 $0.31 在庫あり
写真 部品番号 説明 価格(各) ストック
EG330810726 センサー空気温度 $13.62 注文するには
写真 部品番号 説明 価格(各) ストック
6G330610521 シリンダーヘッド ASSY-RH 4.2 C/W バルブ & カム サービスレベル V8 VTG $10,468.22 注文するには
6G330610522 シリンダーヘッドASSY-LH 4.2バルブ&カム付 サービスレベルV8 VTG $10,468.22 注文するには
写真 部品番号 説明 価格(各) ストック
6G430610065 カムシャフトベアリングキャップ $4.80 注文するには
写真 部品番号 説明 価格(各) ストック
702946 ボルト、M6 X 35、六角ヘッド $1.35 在庫あり
写真 部品番号 説明 価格(各) ストック
702526 ボルト M8×30 六角フランジヘッド $1.04 在庫あり
写真 部品番号 説明 価格(各) ストック
702527 スタッド-エキゾーストマニホールド M8X16+M8X20ピル10 $4.56 在庫あり
写真 部品番号 説明 価格(各) ストック
6G430610353 ボルトシリンダーヘッド $3.02 在庫あり
702683 ボルト M8 X 90 $10.56 在庫あり
写真 部品番号 説明 価格(各) ストック
6G430110067 ダボ シリンダー HD TO BLK $1.08 在庫あり
写真 部品番号 説明 価格(各) ストック

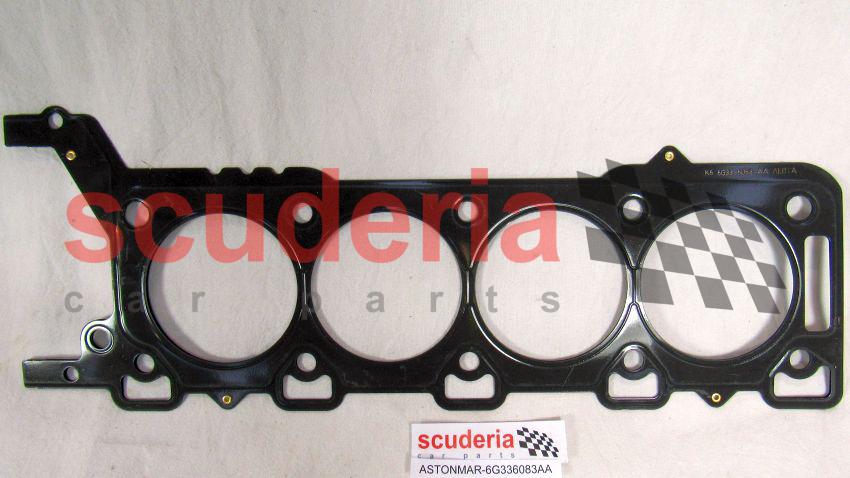

6G336083AA ガスケット シリンダーヘッド 左側 $366.46 在庫あり

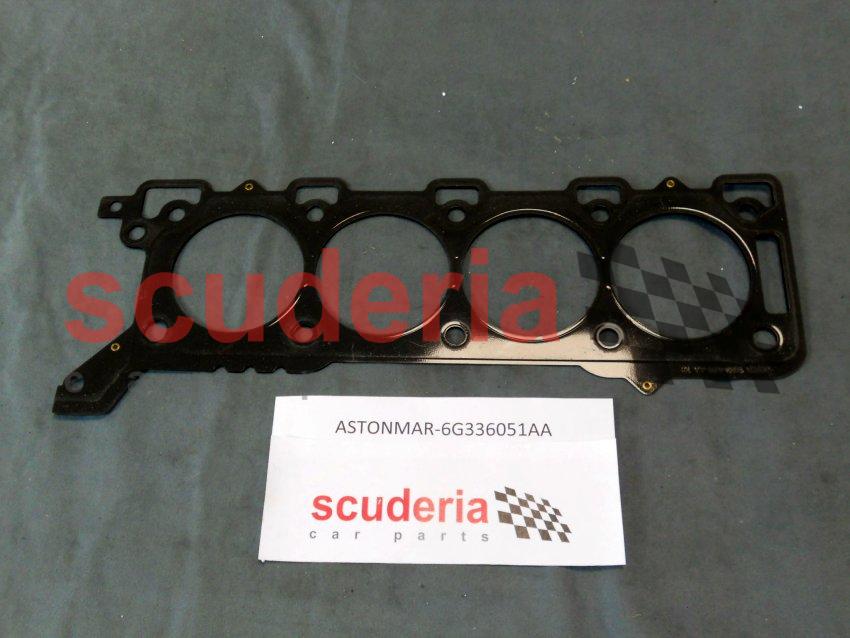

6G336051AA ガスケット シリンダーヘッド 右側 $482.12 在庫あり
写真 部品番号 説明 価格(各) ストック
6G336L074AD 黒＆キャップアッセンブリー $8,379.06 注文するには
6G336011AA ショートブロック お問い合わせ 注文するには
6G336006AA ロングブロック お問い合わせ 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
6G430110070 DWLシリンダーブラック→フロントCVR $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110114 ボルト- M8 X 60 $2.75 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110075 ボルト M8 X 110 $16.10 在庫あり
写真 部品番号 説明 価格(各) ストック
6G430110112 ボルト M10 X 114 $12.45 在庫あり
写真 部品番号 説明 価格(各) ストック
6G430110113 リングダボ $21.27 注文するには
写真 部品番号 説明 価格(各) ストック
702529 プラグ-フランジ付M30 $4.81 注文するには
写真 部品番号 説明 価格(各) ストック
3286515 ワッシャ-シーリング $7.83 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110070 DWLシリンダーブラック→フロントCVR $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
702528 プラグ - M30 X 12 $1.96 注文するには
写真 部品番号 説明 価格(各) ストック
3286515 ワッシャ-シーリング $7.83 注文するには
写真 部品番号 説明 価格(各) ストック
702531 プラグ28/28.052径 $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110118 リングダボ $31.56 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110071 フィッティング HTRホース $4.53 注文するには
写真 部品番号 説明 価格(各) ストック
6G430110068 CVRサイクルトップ $23.57 注文するには
すべて見る

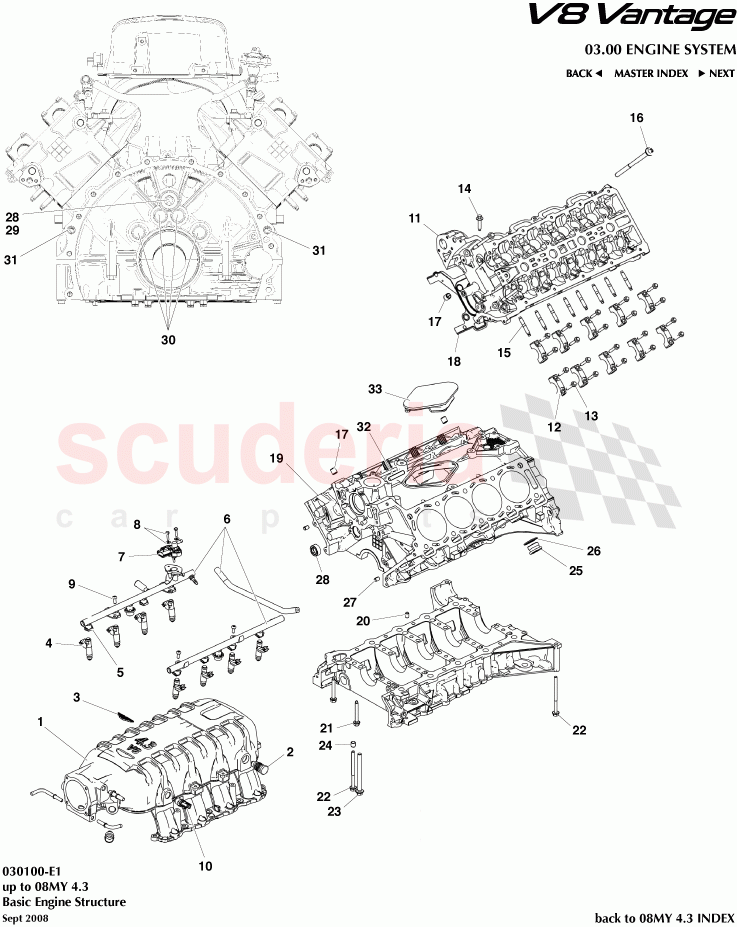

Basic Engine Structure of Aston Martin Aston Martin V8 Vantage (upto 2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 91535
エンジン ASSY-4.3L V8 VANTAGE(標準) - RECON 		$22,774.90 1
- 91717
エンジン ASSY、V8 VANTAGE、N400 4.3L 		$25,611.28 1
- 6G336L084AB
エンジンASSY、V8 VANTAGE 		- 1 Enquire
1 8G339C663AA
マンフェアッセンブリー エンジンA/インテーク
08MY 		$3,142.83 1
1 6G339C663AD
マンフェアッセンブリー エンジンA/インテーク 		$3,068.01 1
2 6G431210060
PCVブリーザー・スタブパイプ 		$41.91 1
3 4G43001B46BB
マニホールドバッジ 		$114.09 1
4 6G339F593AA
フューエルインジェクターアッセンブリー
IN STOCK 		$63.86 8
5 6G433410062
クリップ、燃料インジェクター
IN STOCK 		$13.22 8
6 6G339S441AE
マニホールドASSY、フューエルインジェクション（フューエルレール） 		- 1 Enquire
7 6G433410063
センサー温度/圧力
IN STOCK 		$262.49 1
8 700107
ネジ M5 X 20 六角フランジ GRD 8.8 ジンクプレート 		$2.37 2
9 701553
ネジ、M6 X 16、なべ頭
IN STOCK 		$0.31 4
10 EG330810726
センサー空気温度 		$13.62 1
11 6G330610521
シリンダーヘッド ASSY-RH 4.2 C/W バルブ & カム サービスレベル V8 VTG 		$10,468.22 1
11 6G330610522
シリンダーヘッドASSY-LH 4.2バルブ&カム付 サービスレベルV8 VTG 		$10,468.22 1
12 6G430610065
カムシャフトベアリングキャップ 		$4.80 10
13 702946
ボルト、M6 X 35、六角ヘッド
IN STOCK 		$1.35 20
14 702526
ボルト M8×30 六角フランジヘッド
IN STOCK 		$1.04 10
15 702527
スタッド-エキゾーストマニホールド M8X16+M8X20ピル10
IN STOCK 		$4.56 16
16 6G430610353
ボルトシリンダーヘッド
IN STOCK 		$3.02 20
16 702683
ボルト M8 X 90
IN STOCK 		$10.56 4
17 6G430110067
ダボ シリンダー HD TO BLK
IN STOCK 		$1.08 4
18 6G336083AA
ガスケット シリンダーヘッド 左側
IN STOCK 		$366.46 1
18 6G336051AA
ガスケット シリンダーヘッド 右側
IN STOCK 		$482.12 1
19 6G336L074AD
黒＆キャップアッセンブリー 		$8,379.06 1
19 6G336011AA
ショートブロック 		- 1 Enquire
19 6G336006AA
ロングブロック 		- 1 Enquire
19 6G430110069
ライナー 		$32.16 8
20 6G430110070
DWLシリンダーブラック→フロントCVR 		$0.45 1
21 6G430110114
ボルト- M8 X 60 		$2.75 12
22 6G430110075
ボルト M8 X 110
IN STOCK 		$16.10 1
23 6G430110112
ボルト M10 X 114
IN STOCK 		$12.45 10
24 6G430110113
リングダボ 		$21.27 2
25 702529
プラグ-フランジ付M30 		$4.81 2
26 3286515
ワッシャ-シーリング 		$7.83 1
27 6G430110070
DWLシリンダーブラック→フロントCVR 		$0.45 1
28 702528
プラグ - M30 X 12 		$1.96 1
29 3286515
ワッシャ-シーリング 		$7.83 1
30 702531
プラグ28/28.052径 		$0.23 4
31 6G430110118
リングダボ 		$31.56 1
32 6G430110071
フィッティング HTRホース 		$4.53 1
33 6G430110068
CVRサイクルトップ 		$23.57 1
