Name: Premium Speaker Assembly - B&O
Rating: 5.0 (1 reviews)

Premium Speaker Assembly - B&O of Aston Martin Aston Martin Virage

すべて見る

Aston Martin Virage - プレミアムスピーカーアッセンブリーB&O

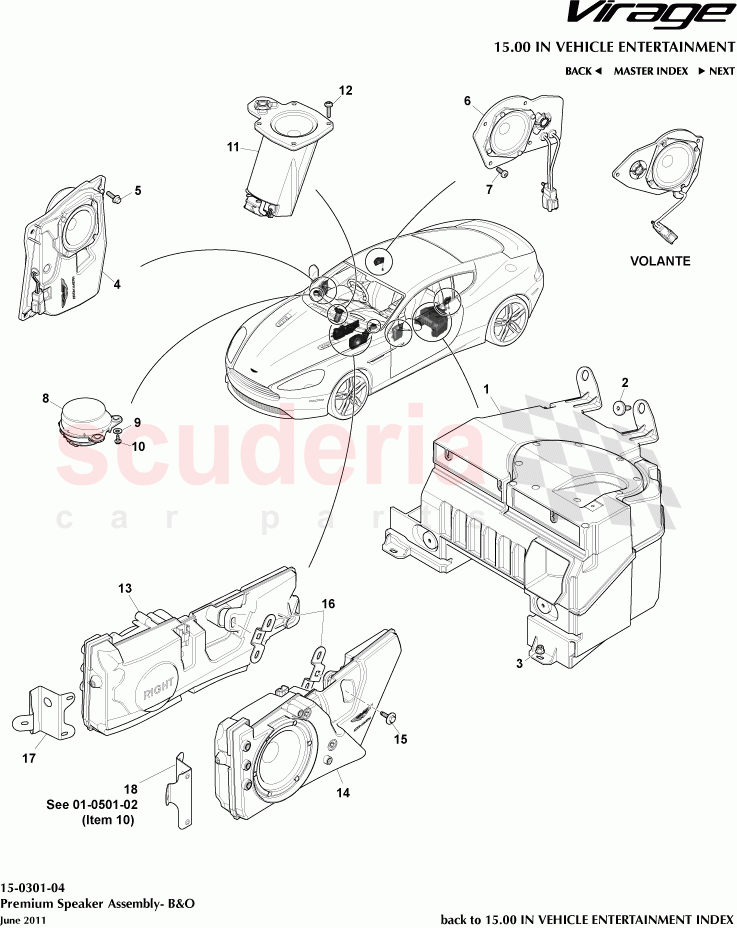

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	9D3318C956AC	サブエンクロージャー	$1,189.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G33FA0115ABPK	Screw, M8 x 21	$24.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	703164	Nut M6 Hex flg plastic	$0.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D336696XBA	SPEAKER, DOOR, RH	$459.36	注文するには
	9D336696YBA	SPEAKER, DOOR, LH	$459.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	700607	Screw M6x20 Hex Flng Hd	$0.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3346684BA	スピーカー、リア、右側	$348.79	注文するには
	9D3346685BA	スピーカー、リア、左側	$348.79	注文するには
	9D3346684AA	スピーカー、リア、右側	$315.30	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	703735	SCREW, M5x12, PAN HEAD	$0.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3318D801AB	Acoustic lens tweeter assy	$2,273.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3346662AA	WASHER, 14mm 43ID 14OD0.8 THK	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	707613	SCREW, M4.2x13, BLACK	$0.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3370451AB	スピーカーボックスアッシー、センター	$475.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	703736	Screw, ST 4.2 x 16 large washer head	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D336696XAC	スピーカーボックス、フットウェル、右側	$539.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D336696YAC	スピーカーボックス、フットウェル、左側	$539.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	703152PK	Screw and Washer M6x20 Hex	$6.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3319080AA	Bracket Assy, Speaker	$18.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D332B100AC	Bracket, footwell speaker, RHS	$27.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432B099AD	Bracket, reinf, foot scuff plate assy, LHS	$44.91	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	9D3318C956AC	サブエンクロージャー	9D3318C956AC サブエンクロージャー	$1,189.31	1
2	6G33FA0115ABPK	Screw, M8 x 21	6G33FA0115ABPK Screw, M8 x 21	$24.32	2
3	703164	Nut M6 Hex flg plastic	703164 Nut M6 Hex flg plastic	$0.78	2
4	9D336696XBA	SPEAKER, DOOR, RH	9D336696XBA SPEAKER, DOOR, RH	$459.36	1
4	9D336696YBA	SPEAKER, DOOR, LH	9D336696YBA SPEAKER, DOOR, LH	$459.36	1
5	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd	$0.30	4
6	9D3346684BA	スピーカー、リア、右側	9D3346684BA スピーカー、リア、右側	$348.79	1
6	9D3346685BA	スピーカー、リア、左側	9D3346685BA スピーカー、リア、左側	$348.79	1
6	9D3346684AA	スピーカー、リア、右側	9D3346684AA スピーカー、リア、右側	$315.30	1
6	9D3346685AA	スピーカー、リア、左側	9D3346685AA スピーカー、リア、左側	$315.30	1
7	703735	SCREW, M5x12, PAN HEAD	703735 SCREW, M5x12, PAN HEAD	$0.55	4
8	9D3318D801AB	Acoustic lens tweeter assy	9D3318D801AB Acoustic lens tweeter assy	$2,273.59	2
9	9D3346662AA	WASHER, 14mm 43ID 14OD0.8 THK	9D3346662AA WASHER, 14mm 43ID 14OD0.8 THK	$0.11	3
10	707613	SCREW, M4.2x13, BLACK	707613 SCREW, M4.2x13, BLACK	$0.96	3
11	9D3370451AB	スピーカーボックスアッシー、センター	9D3370451AB スピーカーボックスアッシー、センター	$475.73	1
12	703736	Screw, ST 4.2 x 16 large washer head	703736 Screw, ST 4.2 x 16 large washer head	$0.12	1
13	9D336696XAC	スピーカーボックス、フットウェル、右側	9D336696XAC スピーカーボックス、フットウェル、右側	$539.07	1
14	9D336696YAC	スピーカーボックス、フットウェル、左側	9D336696YAC スピーカーボックス、フットウェル、左側	$539.07	1
15	703152PK	Screw and Washer M6x20 Hex	703152PK Screw and Washer M6x20 Hex	$6.90	2
16	9D3319080AA	Bracket Assy, Speaker	9D3319080AA Bracket Assy, Speaker	$18.06	2
17	9D332B100AC	Bracket, footwell speaker, RHS	9D332B100AC Bracket, footwell speaker, RHS	$27.15	1
18	4G432B099AD	Bracket, reinf, foot scuff plate assy, LHS	4G432B099AD Bracket, reinf, foot scuff plate assy, LHS	$44.91	1

プレミアムスピーカーアッセンブリーb&o

Aston Martin Virage

Aston Martin Virage - プレミアムスピーカーアッセンブリーB&O

ショッピングカートに追加
