バキュームシステム

Bentley Mulsanne (2010+)

自分の役割を見つける

Bentley Mulsanne (2010+) - バキュームシステム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
3Y0927317A 真空ポンプ、D - 2011年11月21日 お問い合わせ
写真 部品番号 説明 価格(各) ストック
3Y0802419 ブラケット、真空ポンプ、D - 2013.03.18 お問い合わせ
写真 部品番号 説明 価格(各) ストック
6A133567K ゴム製アイソレーター お問い合わせ
写真 部品番号 説明 価格(各) ストック
N10158605 ボルト、HEX.HD.軸付き(コンビ) お問い合わせ
N10158605 ボルト、HEX.HD.軸付き(コンビ) お問い合わせ
写真 部品番号 説明 価格(各) ストック
N90215804 六角ナット $1.36 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612178 ダンピングラバー お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N90685101 コネクターハウジング用ブラケット、D - 20.08.2012>> コネクターハウジング用ブラケット、フラットコンタクト お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612041C 真空管、D-2012.10.29>>について お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N10401901 ダブルクリップ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3D0201449K 固定クリップ、D >> - MJ 2016 お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0614931C 真空管、D-2012.10.29>>について お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612797 クランプ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N90943501 ホース用ブラケット $0.92 在庫あり
写真 部品番号 説明 価格(各) ストック
3D0201449M 固定クリップ、D >> - 2014.05.26 お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y1612936A 真空管、D-2012.10.29>>について お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y2612936A 真空管、D-2012.10.29>>について お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N90926401 スプリングバンドクランプ $3.12 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612930D バキュームパイプ、D - 2013.02.21 お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
7C133529 ノンリターンバルブ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3W0612391M CLAMP, ONLY IN COMBINATION WITH:, ONLY IN COMBINATION WITH： $5.41 在庫あり
N90770201 スプリングバンドクランプ $2.66 在庫あり
N10255501 保持クリップ、併用のみ $4.63 在庫あり
写真 部品番号 説明 価格(各) ストック
N90686701 スプリングバンドクランプ $1.29 在庫あり
N0245097 クランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013 お問い合わせ 在庫あり
N90770201 スプリングバンドクランプ $2.66 在庫あり
写真 部品番号 説明 価格(各) ストック
N10259903 クランプ お問い合わせ 在庫あり
N0206253 クランプ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612929D バキュームパイプ、D - 2013.02.21 お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N0206245 クランプ、F >> 3Y-D-017 737、F >> ZH-D-017 737 お問い合わせ 在庫あり
N0206473 クランプ、F 3Y-D-017 738>>、F ZH-D-017 738>> F お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N90737101 楕円六角穴付きボルト $1.14 在庫あり
写真 部品番号 説明 価格(各) ストック
6Q0611933A ノンリターンバルブ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N10201801 保持クリップ、F >> 3Y-D-017 737, F >> ZH-D-017 737 $1.14 在庫あり
N10202001 イヤーホースクランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013 お問い合わせ 在庫あり
N10255601 クランプd - 2019.03.11>> お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3W0612413 ヒートシールド お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
3Y0612935 真空管、D >> - MJ 2015 お問い合わせ 在庫あり
3Y0612935B バキュームパイプ、D - MJ 2016 お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
443131541 バキュームリザーバー お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N10017304 六角カラーナット $1.24 在庫あり
写真 部品番号 説明 価格(各) ストック
N10128802 ダブルクリップ お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N10573601 リテーナ、スイベル お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
N90686701 スプリングバンドクランプ $1.29 在庫あり
写真 部品番号 説明 価格(各) ストック
N90686701 スプリングバンドクランプ $1.29 在庫あり
N90770201 スプリングバンドクランプ $2.66 在庫あり
写真 部品番号 説明 価格(各) ストック
N90926401 スプリングバンドクランプ $3.12 在庫あり
N0245097 クランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013 お問い合わせ 在庫あり
4G0145917 スプリングクリップ、D-2013.02.21 お問い合わせ 在庫あり
すべて見る

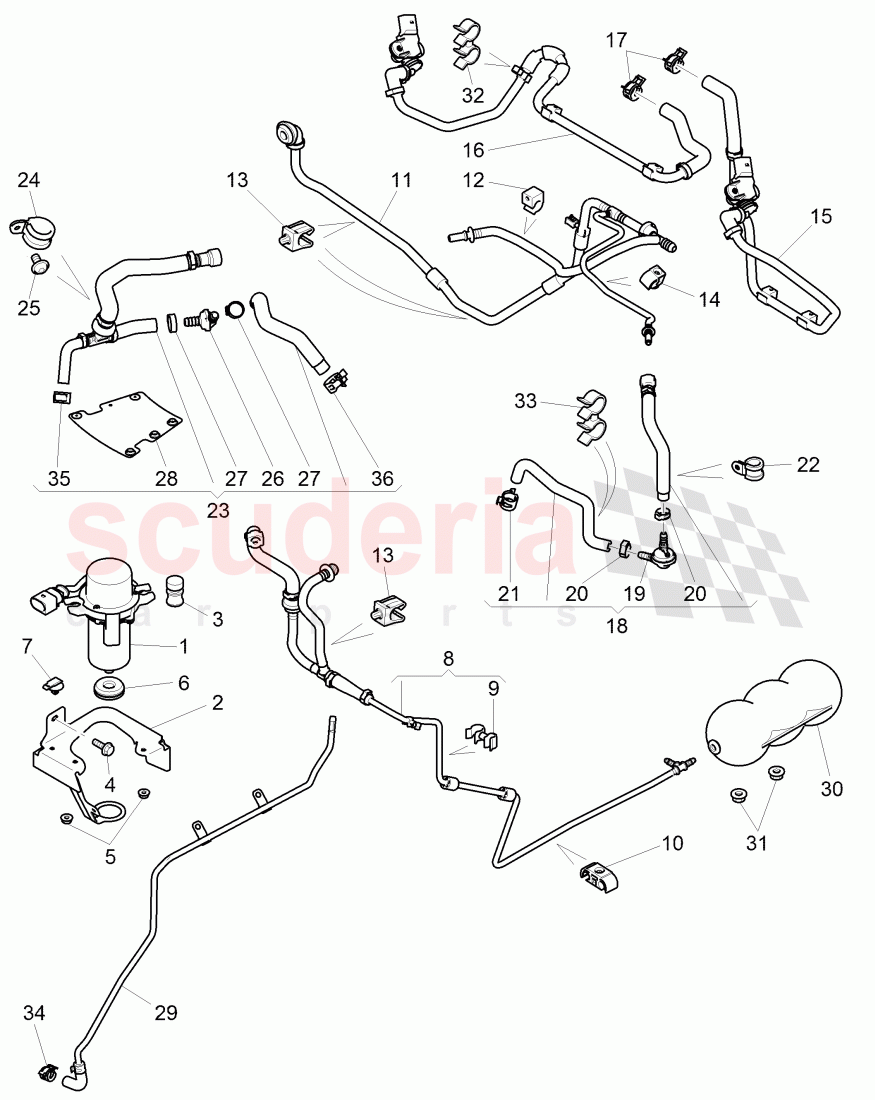

vacuum system of Bentley Bentley Mulsanne (2010+) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 3Y0927317A
真空ポンプ、D - 2011年11月21日 		- 1 Enquire
2 3Y0802419
ブラケット、真空ポンプ、D - 2013.03.18 		- 1 Enquire
3 6A133567K
ゴム製アイソレーター 		- 2 Enquire
4 N10158605
ボルト、HEX.HD.軸付き(コンビ)
3Y0 802 417 B, 		- 4 Enquire
4 N10158605
ボルト、HEX.HD.軸付き(コンビ)
3Y0 802 419, 		- 3 Enquire
5 N90215804
六角ナット
IN STOCK 		$1.36 2
6 3Y0612178
ダンピングラバー 		- 1 Enquire
7 N90685101
コネクターハウジング用ブラケット、D - 20.08.2012>> コネクターハウジング用ブラケット、フラットコンタクト 		- 1 Enquire
8 3Y0612041C
真空管、D-2012.10.29>>について 		- 1 Enquire
9 N10401901
ダブルクリップ 		- 2 Enquire
10 3D0201449K
固定クリップ、D >> - MJ 2016 		- 1 Enquire
11 3Y0614931C
真空管、D-2012.10.29>>について 		- 1 Enquire
12 3Y0612797
クランプ 		- 3 Enquire
13 N90943501
ホース用ブラケット
IN STOCK 		$0.92 3
14 3D0201449M
固定クリップ、D >> - 2014.05.26 		- 1 Enquire
15 3Y1612936A
真空管、D-2012.10.29>>について
lhd, PR-LOL 		- 1 Enquire
16 3Y2612936A
真空管、D-2012.10.29>>について
rhd, PR-LOR 		- 1 Enquire
17 N90926401
スプリングバンドクランプ
19X12,
IN STOCK 		$3.12 2
18 3Y0612930D
バキュームパイプ、D - 2013.02.21 		- 1 Enquire
19 7C133529
ノンリターンバルブ 		- 1 Enquire
20 3W0612391M
CLAMP, ONLY IN COMBINATION WITH:, ONLY IN COMBINATION WITH：
16X7X0,61,
IN STOCK 		$5.41 2
20 N90770201
スプリングバンドクランプ
17X12,
IN STOCK 		$2.66 1
20 N10255501
保持クリップ、併用のみ
17,5X7X0,6,
IN STOCK 		$4.63 1
21 N90686701
スプリングバンドクランプ
14X12,
IN STOCK 		$1.29 1
21 N0245097
クランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013
12-22X9, 		- 1 Enquire
21 N90770201
スプリングバンドクランプ
17X12,
IN STOCK 		$2.66 1
22 N10259903
クランプ
14X19, 		- 1 Enquire
22 N0206253
クランプ
20X19, 		- 1 Enquire
23 3Y0612929D
バキュームパイプ、D - 2013.02.21 		- 1 Enquire
24 N0206245
クランプ、F >> 3Y-D-017 737、F >> ZH-D-017 737
22X19, 		- 1 Enquire
24 N0206473
クランプ、F 3Y-D-017 738>>、F ZH-D-017 738>> F
24X19, 		- 1 Enquire
25 N90737101
楕円六角穴付きボルト
IN STOCK 		$1.14 1
26 6Q0611933A
ノンリターンバルブ 		- 1 Enquire
27 N10201801
保持クリップ、F >> 3Y-D-017 737, F >> ZH-D-017 737
21X7X0,60,
IN STOCK 		$1.14 2
27 N10202001
イヤーホースクランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013
24,1X7X0,6, 		- 2 Enquire
27 N10255601
クランプd - 2019.03.11>>
23,5X7X0,6, 		- 2 Enquire
28 3W0612413
ヒートシールド 		- 1 Enquire
29 3Y0612935
真空管、D >> - MJ 2015 		- 1 Enquire
29 3Y0612935B
バキュームパイプ、D - MJ 2016 		- 1 Enquire
30 443131541
バキュームリザーバー 		- 1 Enquire
31 N10017304
六角カラーナット
IN STOCK 		$1.24 2
32 N10128802
ダブルクリップ 		- 2 Enquire
33 N10573601
リテーナ、スイベル 		- 1 Enquire
34 N90686701
スプリングバンドクランプ
14X12,
IN STOCK 		$1.29 1
35 N90686701
スプリングバンドクランプ
14X12,
IN STOCK 		$1.29 1
35 N90770201
スプリングバンドクランプ
17X12,
IN STOCK 		$2.66 1
36 N90926401
スプリングバンドクランプ
19X12,
IN STOCK 		$3.12 1
36 N0245097
クランプ、F 3Y-D-017 738>>, F ZH-D-017 738>>, D >> - 21.02.2013
12-22X9, 		- 1 Enquire
36 4G0145917
スプリングクリップ、D-2013.02.21
21X12, 		- 1 Enquire
