エンジンオイルラジエターとタンク

Ferrari 12Cilindri Spider

自分の役割を見つける

Ferrari 12Cilindri Spider - エンジンオイルラジエターとタンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
055026871 エンジンオイルタンク完成 お問い合わせ 注文するには
055031061 エンジンオイルタンク完成 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000871237 ENGINE OIL LEVEL SENSOR お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842657 オイルタンクピックアップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000100332 オイルピックアップフィルター お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000125521 Oリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010300711 プラグ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010261460 ガスケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000102948 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
012601274 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
011500524 スタッドボルト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842695 CAP COMPL.ディップスティック付き お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842627 フロントファスナーブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000971623 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
012643724 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000103549 ケーブルグロメット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000149707 スペーサー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000792394 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842704 センタータンク取付ブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010902124 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000812381 アッパータンク取り付けブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000820144 HEAD DELIVERY PIPE FROM TANK TO DISCONNECTOR UNION お問い合わせ 注文するには
055055105 HEAD DELIVERY PIPE FROM TANK TO DISCONNECTOR UNION お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842720 HEAD VAPOUR RECOVERY PIPE お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842712 BLOW-BY PIPE FROM TANK TO DISCONNECTOR UNION お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000987510 BLOW-BY PIPE FROM DISCONNECTOR UNION TO HOSES お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000822843 ラバーパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000822171 ラバーパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842721 ラバーパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000171406 カラー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
013432570 カラー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842722 マウンティング・ブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
014574287 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000270085 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000258855 3ウェイコネクター お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010441890 シース付きブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010441390 シース付きブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000248334 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000262559 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010450690 シース付きブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000844495 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000844502 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000842718 オイルラジエーター お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000277070 コンプリート電動ファン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
055002618 COMPL.RHオイルラジエーター取付ブラケット お問い合わせ 注文するには
055002621 COMPL.LHオイルラジエーター取付ブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000138926 ピン用ラバーパッド お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
010718011 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
013577724 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
084093700 クリップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000832637 アッパーオイルラジエターファスナーブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
081564500 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
000231616 スクリュー お問い合わせ 注文するには
すべて見る

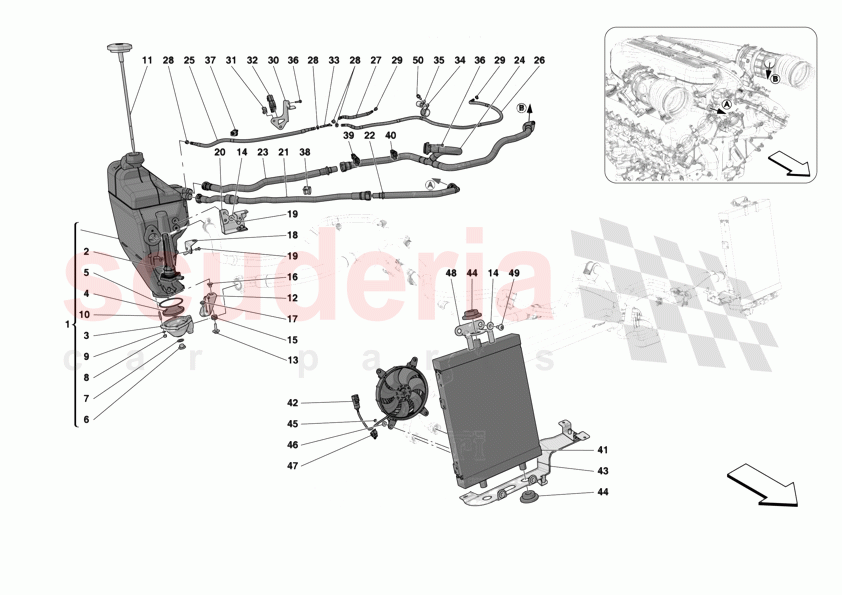

ENGINE OIL RADIATOR AND TANK of Ferrari Ferrari 12Cilindri Spider ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 055026871
エンジンオイルタンク完成
For USA LIGHT market, applicable for Chile submarket only; Not applicable for: CINA, USA, CDN, WA 		- 1 Enquire
1 055031061
エンジンオイルタンク完成
Not applicable for Chile; Applicable for: CINA, USA, CDN, WA, USA LIGHT 		- 1 Enquire
2 000871237
ENGINE OIL LEVEL SENSOR 		- 1 Enquire
3 000842657
オイルタンクピックアップ 		- 1 Enquire
4 000100332
オイルピックアップフィルター 		- 1 Enquire
5 000125521
Oリング 		- 1 Enquire
6 010300711
プラグ 		- 1 Enquire
7 010261460
ガスケット 		- 1 Enquire
8 000102948
ナット
M6 X 8 		- 7 Enquire
9 012601274
ウォッシャー
D. 6.40-12 X 0.5 		- 7 Enquire
10 011500524
スタッドボルト 		- 7 Enquire
11 000842695
CAP COMPL.ディップスティック付き 		- 1 Enquire
12 000842627
フロントファスナーブラケット 		- 1 Enquire
13 000971623
スクリュー 		- 3 Enquire
14 012643724
ウォッシャー 		- 8 Enquire
15 000103549
ケーブルグロメット 		- 3 Enquire
16 000149707
スペーサー 		- 3 Enquire
17 000792394
スクリュー
M6 X 18 		- 1 Enquire
18 000842704
センタータンク取付ブラケット 		- 1 Enquire
19 010902124
スクリュー
L. 14 mm 		- 4 Enquire
20 000812381
アッパータンク取り付けブラケット 		- 1 Enquire
21 000820144
HEAD DELIVERY PIPE FROM TANK TO DISCONNECTOR UNION
Not applicable for: NIRL 		- 1 Enquire
21 055055105
HEAD DELIVERY PIPE FROM TANK TO DISCONNECTOR UNION 		- 1 Enquire
22 000842720
HEAD VAPOUR RECOVERY PIPE 		- 1 Enquire
23 000842712
BLOW-BY PIPE FROM TANK TO DISCONNECTOR UNION 		- 1 Enquire
24 000987510
BLOW-BY PIPE FROM DISCONNECTOR UNION TO HOSES 		- 1 Enquire
25 000822843
ラバーパイプ 		- 1 Enquire
26 000822171
ラバーパイプ 		- 1 Enquire
27 000842721
ラバーパイプ 		- 1 Enquire
28 000171406
カラー 		- 4 Enquire
29 013432570
カラー 		- 2 Enquire
30 000842722
マウンティング・ブラケット 		- 1 Enquire
31 014574287
クリップ 		- 1 Enquire
32 000270085
クリップ 		- 2 Enquire
33 000258855
3ウェイコネクター 		- 1 Enquire
34 010441890
シース付きブラケット 		- 1 Enquire
35 010441390
シース付きブラケット
D. 12 		- 2 Enquire
36 000248334
スクリュー
M6 X 16 		- 3 Enquire
37 000262559
クリップ 		- 1 Enquire
38 010450690
シース付きブラケット 		- 2 Enquire
39 000844495
クリップ 		- 1 Enquire
40 000844502
クリップ 		- 1 Enquire
41 000842718
オイルラジエーター 		- 2 Enquire
42 000277070
コンプリート電動ファン 		- 2 Enquire
43 055002618
COMPL.RHオイルラジエーター取付ブラケット 		- 1 Enquire
43 055002621
COMPL.LHオイルラジエーター取付ブラケット 		- 1 Enquire
44 000138926
ピン用ラバーパッド 		- 6 Enquire
45 010718011
ナット 		- 8 Enquire
46 013577724
ウォッシャー 		- 16 Enquire
47 084093700
クリップ 		- 2 Enquire
48 000832637
アッパーオイルラジエターファスナーブラケット 		- 2 Enquire
49 081564500
スクリュー 		- 10 Enquire
50 000231616
スクリュー
M6 X 14 		- 2 Enquire
