Ferrari 288 GTO - リアサスペンション-ショックアブソーバーとブレーキディスク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
125726 左ハブ付きシャフト お問い合わせ 注文するには
125727 右ハブ付きシャフト $777.60 注文するには
写真 部品番号 説明 価格(各) ストック
144807 ベアリング $109.76 注文するには
写真 部品番号 説明 価格(各) ストック
145805 ベアリング $150.95 注文するには
写真 部品番号 説明 価格(各) ストック
120876 インナースペーサー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
118190 スペーサー $45.63 注文するには
写真 部品番号 説明 価格(各) ストック
119372 フランジ、コネクティングアクスルシャフト お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
105511 ウォッシャー $9.84 注文するには
写真 部品番号 説明 価格(各) ストック
102289 リングナット $57.67 注文するには
写真 部品番号 説明 価格(各) ストック
110579 遠心リング $8.06 注文するには
写真 部品番号 説明 価格(各) ストック
124458 サスペンションスプリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
113581 ロワースペーサー $21.54 注文するには
写真 部品番号 説明 価格(各) ストック
113582 アッパースペーサー $119.36 注文するには
写真 部品番号 説明 価格(各) ストック
114335 ショックアブソーバー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
116358 パッド $42.97 注文するには
写真 部品番号 説明 価格(各) ストック
100809 エステンブロック $39.53 注文するには
写真 部品番号 説明 価格(各) ストック
112441 スクリュー $77.47 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
148020 ナット $4.23 注文するには
写真 部品番号 説明 価格(各) ストック
386600109 ハイパーブロック お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
151547 スプリング保持カップ $46.21 注文するには
写真 部品番号 説明 価格(各) ストック
13543524 スタッドボルト $4.51 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
113113 ウォッシャー $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
104030 NYLOC NUT M8 X 1.25 X 9.5 $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
148020 ナット $4.23 注文するには
写真 部品番号 説明 価格(各) ストック
114815 ウォッシャー $1.25 注文するには
写真 部品番号 説明 価格(各) ストック
125755 ハブホルダー、左 お問い合わせ 注文するには
125756 ハブホルダー、右 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
125976 フランジ、コネクティングアクスルシャフト $46.36 注文するには
写真 部品番号 説明 価格(各) ストック
13543324 ギアボックス用スタッド $5.67 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
115168 シーリングリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11061576 シーガーリング $1.65 注文するには
写真 部品番号 説明 価格(各) ストック
103117 マッドガードカバー $91.45 注文するには
写真 部品番号 説明 価格(各) ストック
125735 リアブレーキディスク $295.86 注文するには
写真 部品番号 説明 価格(各) ストック
125736 スクリュー $2.74 注文するには
写真 部品番号 説明 価格(各) ストック
127497 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13524570 ヘリコイル $2.63 注文するには
すべて見る

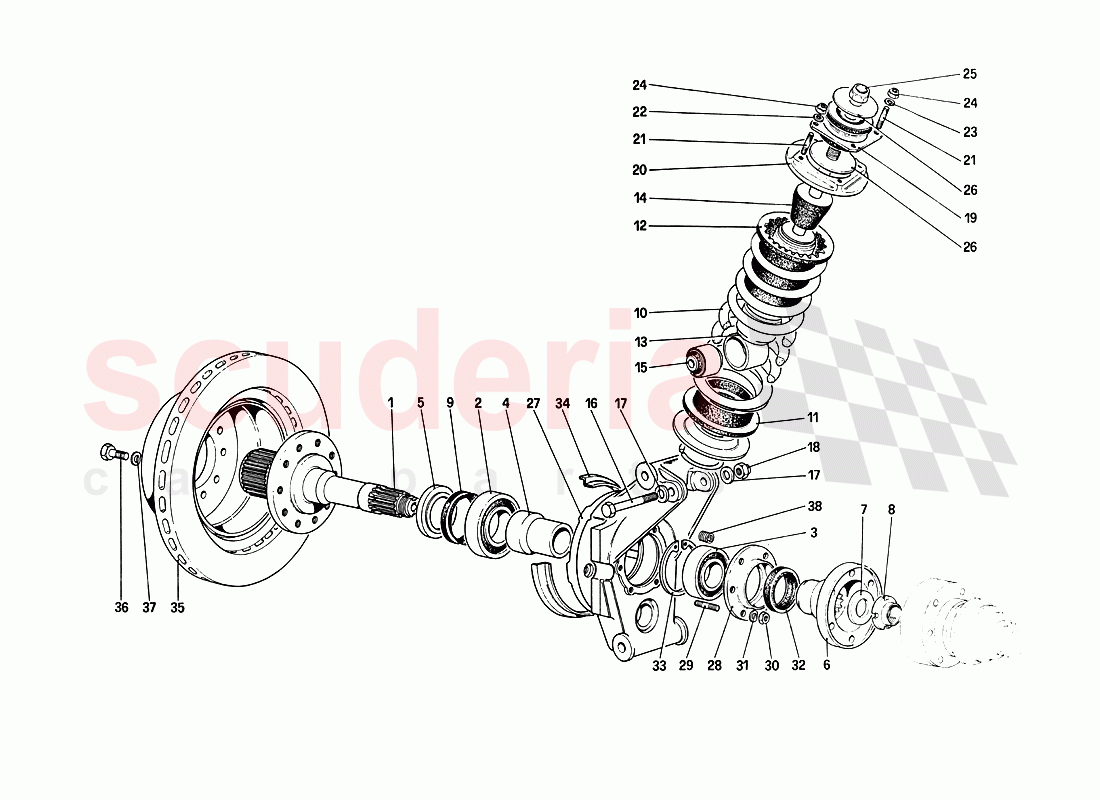

Rear Suspension -Shock Absorber and Brake Disc of Ferrari Ferrari 288 GTO ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 125726
左ハブ付きシャフト 		- 1 Enquire
1 125727
右ハブ付きシャフト 		$777.60 1
2 144807
ベアリング 		$109.76 (64% off) 2
3 145805
ベアリング 		$150.95 2
4 120876
インナースペーサー 		- 2 Enquire
5 118190
スペーサー 		$45.63 2
6 119372
フランジ、コネクティングアクスルシャフト 		- 2 Enquire
7 105511
ウォッシャー 		$9.84 (58.8% off) 2
8 102289
リングナット 		$57.67 (16.4% off) 2
9 110579
遠心リング 		$8.06 (46.2% off) 2
10 124458
サスペンションスプリング 		- 2 Enquire
11 113581
ロワースペーサー 		$21.54 (5.1% off) 2
12 113582
アッパースペーサー 		$119.36 (30.6% off) 2
13 114335
ショックアブソーバー 		- 2 Enquire
14 116358
パッド 		$42.97 (4.5% off) 2

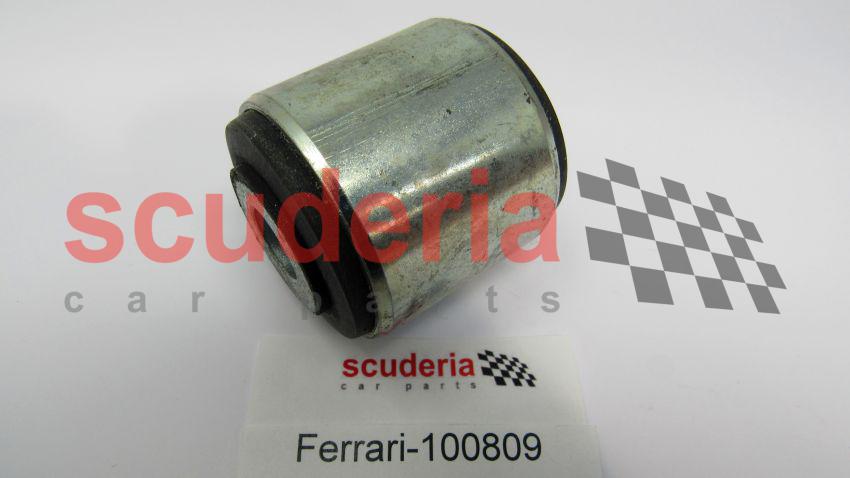

15 100809
エステンブロック 		$39.53 2
16 112441
スクリュー 		$77.47 (56.7% off) 2
17 84653800
ウォッシャー 		$5.46 4
18 148020
ナット 		$4.23 2
19 386600109
ハイパーブロック 		- 2 Enquire
20 151547
スプリング保持カップ 		$46.21 (22.7% off) 2
21 13543524
スタッドボルト 		$4.51 8
22 84653800
ウォッシャー 		$5.46 6
23 113113
ウォッシャー 		$1.07 (58.2% off) 2
24 104030
NYLOC NUT M8 X 1.25 X 9.5 		$0.26 (74% off) 8
25 148020
ナット 		$4.23 2
26 114815
ウォッシャー 		$1.25 (73.7% off) 4
27 125755
ハブホルダー、左 		- 1 Enquire
27 125756
ハブホルダー、右 		- 1 Enquire
28 125976
フランジ、コネクティングアクスルシャフト 		$46.36 2
29 13543324
ギアボックス用スタッド 		$5.67 2
30 14040711
ナット M8 フランジ付 		$0.41 2
31 127496
ウォッシャー 		$0.06 (80% off) 2
32 115168
シーリングリング 		- 2 Enquire
33 11061576
シーガーリング 		$1.65 2
34 103117
マッドガードカバー 		$91.45 2

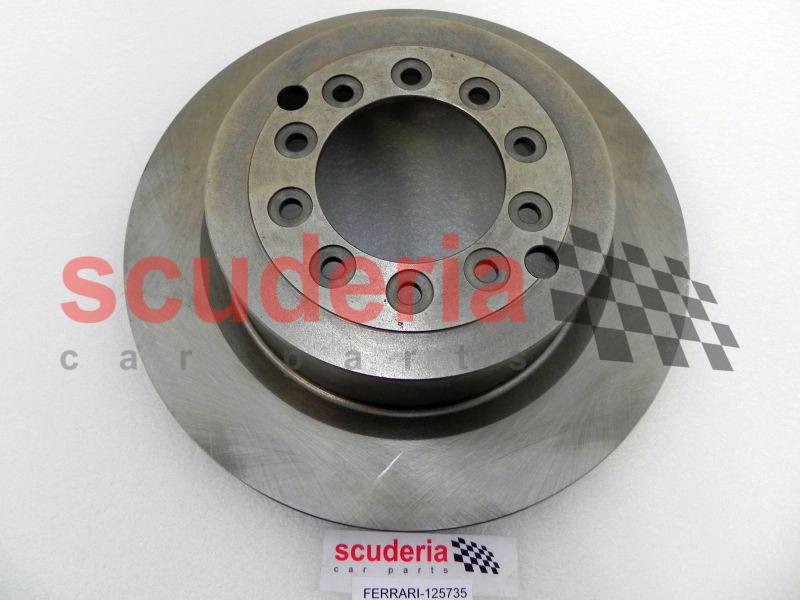

35 125735
リアブレーキディスク
(knock on type) 		$295.86 (46.2% off) 2
36 125736
スクリュー 		$2.74 (54.8% off) 20
37 127497
ウォッシャー 		$0.06 (92% off) 20
38 13524570
ヘリコイル 		$2.63 4
