CRANKCASE of Ferrari Ferrari 296 GTB Europe RH

すべて見る

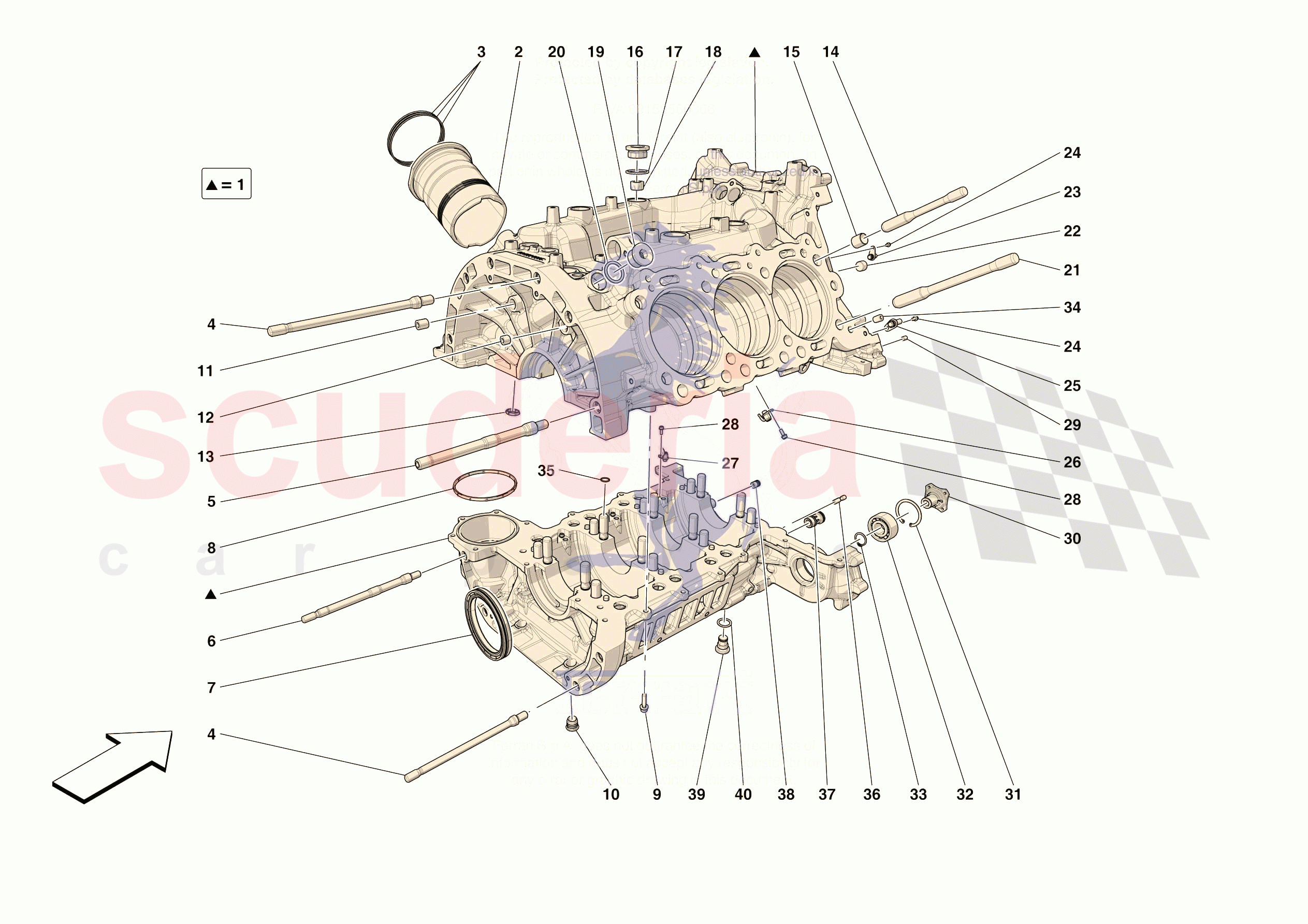

Ferrari 296 GTB Europe RH - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	782012	クランクケース下部クランクケースシェルアセンブリ	お問い合わせ	注文するには
	940974	クランクケース下部クランクケースシェルアセンブリ	お問い合わせ	注文するには
	987153	クランクケース下部クランクケースシェルアセンブリ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	984574	シリンダースリーブ	お問い合わせ	注文するには
	907486	シリンダースリーブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	985326	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	935824	特殊スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	868638	特殊グラブスクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	868636	特殊スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	240214	ガスケット	お問い合わせ	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	939107	オイルフィルターガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	845568	プラグ	お問い合わせ	注文するには
	164400	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14324811	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10266901	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	809198	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	935819	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10278311	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10262160	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	127635	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	307477	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10263460	COPPER GASKET D.28-22.3 X 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	935820	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	843929	チェンクーリングノズルアッセンブリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	315493	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	829568	チェンクーリングノズルアッセンブリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	803816	ピストンクーリングノズルアッセンブリー	お問い合わせ	注文するには
	875813	ピストンクーリングノズルアッセンブリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	803815	ピストンクーリングノズルアッセンブリー	お問い合わせ	注文するには
	875812	ピストンクーリングノズルアッセンブリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	850527	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	175611	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	796215	ドライブジョイント	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11060276	シーガーリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	247049	ベアリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11066876	シーガーリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326101	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	803790	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	911391	ピン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	835895	プラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	816230	プラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	957918	プラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	782012	クランクケース下部クランクケースシェルアセンブリ	782012 クランクケース下部クランクケースシェルアセンブリ No longer supplied - Replaced by 940974; Applicable up to engine No. 533515	-	1	Enquire
0001	940974	クランクケース下部クランクケースシェルアセンブリ	940974 クランクケース下部クランクケースシェルアセンブリ No longer supplied - Replaced by 987153; Applicable from engine No. 533516	-	1	Enquire
0001	987153	クランクケース下部クランクケースシェルアセンブリ	987153 クランクケース下部クランクケースシェルアセンブリ	-	1	Enquire
0002	984574	シリンダースリーブ	984574 シリンダースリーブ Applies until depletion	-	6	Enquire
0002	907486	シリンダースリーブ	907486 シリンダースリーブ Applicable after depletion of 984574	-	6	Enquire
0003	985326	Oリング	985326 Oリング Also included in engine gasket set	-	18	Enquire
0004	935824	特殊スタッドボルト	935824 特殊スタッドボルト	-	7	Enquire
0005	868638	特殊グラブスクリュー	868638 特殊グラブスクリュー	-	1	Enquire
0006	868636	特殊スタッドボルト	868636 特殊スタッドボルト	-	1	Enquire
0007	240214	ガスケット ARRIVING SOON	240214 ガスケット Also included in engine gasket set ARRIVING SOON	-	1	Enquire
0008	939107	オイルフィルターガスケット	939107 オイルフィルターガスケット Also included in engine gasket set	-	1	Enquire
0009	231620	スクリュー	231620 スクリュー M6 X 25	-	18	Enquire
0010	845568	プラグ	845568 プラグ Applicable up to engine No. 533515	-	2	Enquire
0010	164400	ネジプラグ	164400 ネジプラグ	-	1	Enquire
0011	14324811	ネジプラグ	14324811 ネジプラグ	-	3	Enquire
0012	10266901	ネジプラグ	10266901 ネジプラグ	-	1	Enquire
0013	809198	ガスケット	809198 ガスケット Also included in engine gasket set	-	4	Enquire
0014	935819	スタッドボルト	935819 スタッドボルト	-	8	Enquire
0015	185360	センタリングダボ	185360 センタリングダボ	-	4	Enquire
0016	10278311	ネジプラグ	10278311 ネジプラグ	-	5	Enquire
0017	10262160	ガスケット	10262160 ガスケット Also included in engine gasket set	-	5	Enquire
0018	127635	ネジプラグ	127635 ネジプラグ M18 X 11 X 1.5	-	4	Enquire
0019	307477	ネジプラグ	307477 ネジプラグ	-	2	Enquire
0020	10263460	COPPER GASKET D.28-22.3 X 1.5	10263460 COPPER GASKET D.28-22.3 X 1.5 Also included in engine gasket set	-	2	Enquire
0021	935820	スタッドボルト	935820 スタッドボルト	-	8	Enquire
0022	164400	ネジプラグ	164400 ネジプラグ	-	1	Enquire
0023	843929	チェンクーリングノズルアッセンブリー	843929 チェンクーリングノズルアッセンブリー	-	1	Enquire
0024	315493	スクリュー	315493 スクリュー M4 X 10	-	2	Enquire
0025	829568	チェンクーリングノズルアッセンブリー	829568 チェンクーリングノズルアッセンブリー	-	1	Enquire
0026	803816	ピストンクーリングノズルアッセンブリー	803816 ピストンクーリングノズルアッセンブリー Applies until depletion	-	6	Enquire
0026	875813	ピストンクーリングノズルアッセンブリー	875813 ピストンクーリングノズルアッセンブリー Applicable after depletion of 803816; Exhaust side	-	6	Enquire
0027	803815	ピストンクーリングノズルアッセンブリー	803815 ピストンクーリングノズルアッセンブリー Applicable up to engine No. 533515	-	6	Enquire
0027	875812	ピストンクーリングノズルアッセンブリー	875812 ピストンクーリングノズルアッセンブリー Applicable from engine No. 533516; Intake side	-	6	Enquire
0028	850527	スクリュー	850527 スクリュー M4 X 10	-	12	Enquire
0029	175611	センタリングダボ	175611 センタリングダボ	-	2	Enquire
0030	796215	ドライブジョイント	796215 ドライブジョイント	-	1	Enquire
0031	11060276	シーガーリング	11060276 シーガーリング	-	1	Enquire
0032	247049	ベアリング	247049 ベアリング	-	1	Enquire
0033	11066876	シーガーリング	11066876 シーガーリング	-	1	Enquire
0034	14326101	ネジプラグ	14326101 ネジプラグ	-	1	Enquire
0035	803790	Oリング	803790 Oリング Also included in engine gasket set	-	16	Enquire
0036	911391	ピン	911391 ピン	-	1	Enquire
0037	835895	プラグ	835895 プラグ	-	1	Enquire
0038	816230	プラグ	816230 プラグ	-	1	Enquire
0039	957918	プラグ	957918 プラグ	-	2	Enquire
0040	10259960	銅ワッシャー 18 - 24 x 1.5	10259960 銅ワッシャー 18 - 24 x 1.5 Also included in engine gasket set	-	2	Enquire
