REAR SHIELDS of Ferrari Ferrari 296 GTS Europe

すべて見る

Ferrari 296 GTS Europe - リアシールド

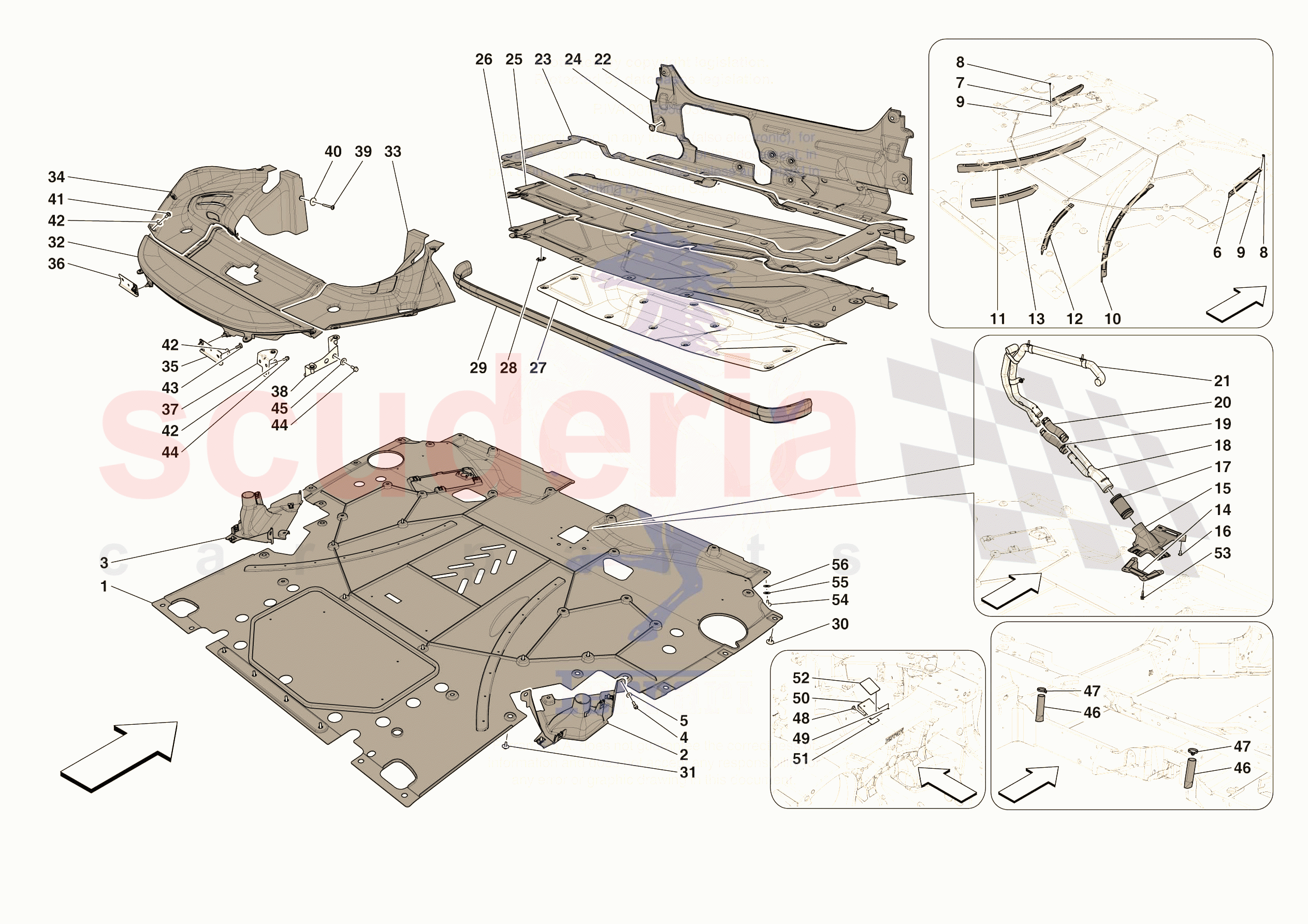

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	857513	リアアンダーシールド完成品	$840.32	注文するには
	857516	リアアンダーシールド完成品	$880.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	885409	コンプRHブレーキクーリングダクト	$55.03	注文するには
	869716	コンプRHブレーキクーリングダクト	$51.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	885467	COMPL.LHブレーキクーリングダクト	$50.49	注文するには
	869708	COMPL.LHブレーキクーリングダクト	$51.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	14433134	スクリュー	$0.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	12646624	ウォッシャー	$0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	812292	RHアウターリヤダム	$35.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	812291	LHアウターリヤダム	$35.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	900472	ファスナーボタン	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	980659	右側リアラテラルダム	$54.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	980672	左側リアラテラルダム	$54.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	980647	右側センターリアダム	$40.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	980653	LHセンターリアダム	$40.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	857221	エアディフレクター	$63.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	857241	コンパルコイル冷却ダクト	$38.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	81911600	スクリュー	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	834821	ホース	$41.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	871754	コイル冷却システム三方コネクター	$360.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	745999	ロアホース	$43.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	833248	アッパーホース	$43.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	852671	コイル冷却パイプ	$433.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	813830	コスメティック・カバー	$187.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	813744	浴槽シールキット	$333.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	84324400	コスメティックキャップ	$1.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	813794	防音浴槽	$187.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	813753	COMP.コンテナ・チューブ	$404.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	813771	容器浴槽遮熱板	$101.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	67315400	ウォッシャー	$0.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	788136	トレイガスケット	$200.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	$6.22	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	$6.22	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	980671	リアエンジンコンパートメントリッドシールド	$476.39	注文するには
	885377	リアエンジンコンパートメントリッドシールド	$505.26	注文するには
	804984	リアエンジンコンパートメントリッドシールド	$2,917.65	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	840468	コンパルRHラテラルシールド	$88.59	注文するには
	842978	コンパルRHラテラルシールド	$128.47	注文するには
	887506	コンパルRHラテラルシールド	$2,562.51	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	840467	COMPL.LHラテラルシールド	$104.36	注文するには
	842962	COMPL.LHラテラルシールド	$150.28	注文するには
	887517	COMPL.LHラテラルシールド	$3,031.70	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	980654	COMPL.RHリアシールドネジ取付ブラケット	$25.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	980652	COMPL.LHリアシールドネジ取付ブラケット	$25.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	980660	COMPL.センターリアシールド取付ブラケット	$25.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	980668	COMPL.RHリアシールドマウントブラケット	お問い合わせ	注文するには
	980670	COMPL.LHリアシールドマウントブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	88831000	GRUB SCREW M5 X 40	$0.57	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	12643778	BLACK WASHER D.6.45-18X1.5	$0.28	もうすぐ到着します
	12643778	BLACK WASHER D.6.45-18X1.5	$0.28	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	85833900	スクリュー	$0.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.23	在庫あり
	62769800	ウォッシャー	$0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85833900	スクリュー	$0.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16281827	スクリュー	$0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14496527	ウォッシャー	$1.27	在庫あり

写真	部品番号	説明	価格(各)	ストック
	83911400	ウォータードレインパイプ	$19.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	206739	クランプ	$8.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833900	スクリュー	$0.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16101711	NUT M3 X 2.4	$0.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	952938	ブラケット	$27.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	292835	バス	$1.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	900472	ファスナーボタン	$0.52	注文するには
	900472	ファスナーボタン	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12640624	WASHER 6MM	$0.16	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	857513	リアアンダーシールド完成品	857513 リアアンダーシールド完成品	$840.32	1
0001	857516	リアアンダーシールド完成品	857516 リアアンダーシールド完成品アセット・フィオラノFIO2用	$880.63	1
0002	885409	コンプRHブレーキクーリングダクト	885409 コンプRHブレーキクーリングダクト在庫がなくなるまで適用	$55.03	1
0002	869716	コンプRHブレーキクーリングダクト	869716 コンプRHブレーキクーリングダクト 885409の枯渇後に適用	$51.96	1
0003	885467	COMPL.LHブレーキクーリングダクト	885467 COMPL.LHブレーキクーリングダクト在庫がなくなるまで適用	$50.49	1
0003	869708	COMPL.LHブレーキクーリングダクト	869708 COMPL.LHブレーキクーリングダクト 885467の枯渇後に適用	$51.96	1
0004	14433134	スクリュー	14433134 スクリュー M6 X 18	$0.47	6
0005	12646624	ウォッシャー在庫あり	12646624 ウォッシャー在庫あり	$0.23 MSRP: ~~0.29~~ (20.7% off)	6
0006	812292	RHアウターリヤダム	812292 RHアウターリヤダム	$35.54	1
0007	812291	LHアウターリヤダム	812291 LHアウターリヤダム	$35.54	1
0008	900472	ファスナーボタン	900472 ファスナーボタン	$0.52	4
0009	62769800	ウォッシャー在庫あり	62769800 ウォッシャー在庫あり	$0.23 MSRP: ~~0.30~~ (23.3% off)	4
0010	980659	右側リアラテラルダム	980659 右側リアラテラルダム	$54.93	1
0011	980672	左側リアラテラルダム	980672 左側リアラテラルダム	$54.93	1
0012	980647	右側センターリアダム	980647 右側センターリアダム	$40.40	1
0013	980653	LHセンターリアダム	980653 LHセンターリアダム	$40.40	1
0014	857221	エアディフレクター	857221 エアディフレクター	$63.50	1
0015	857241	コンパルコイル冷却ダクト	857241 コンパルコイル冷却ダクト	$38.96	1
0016	81911600	スクリュー	81911600 スクリュー M6 X 1 X 18	$0.51	2
0017	834821	ホース	834821 ホース	$41.85	1
0018	871754	コイル冷却システム三方コネクター	871754 コイル冷却システム三方コネクター	$360.90	1
0019	745999	ロアホース	745999 ロアホース	$43.29	1
0020	833248	アッパーホース	833248 アッパーホース	$43.29	1
0021	852671	コイル冷却パイプ	852671 コイル冷却パイプ	$433.08	1
0022	813830	コスメティック・カバー	813830 コスメティック・カバー	$187.66	1
0023	813744	浴槽シールキット	813744 浴槽シールキット	$333.49	1
0024	84324400	コスメティックキャップ在庫あり	84324400 コスメティックキャップ在庫あり	$1.55	18
0025	813794	防音浴槽	813794 防音浴槽	$187.66	1
0026	813753	COMP.コンテナ・チューブ	813753 COMP.コンテナ・チューブ	$404.21	1
0027	813771	容器浴槽遮熱板	813771 容器浴槽遮熱板	$101.04	1
0028	67315400	ウォッシャー在庫あり	67315400 ウォッシャー在庫あり	$0.44	14
0029	788136	トレイガスケット	788136 トレイガスケット	$200.08	1
0030	880041	Allen Head Bolt M6 X 26 もうすぐ到着します	880041 Allen Head Bolt M6 X 26 M6 X 22 もうすぐ到着します	$6.22	12
0031	880041	Allen Head Bolt M6 X 26 もうすぐ到着します	880041 Allen Head Bolt M6 X 26 M6 X 20 もうすぐ到着します	$6.22	32
0032	980671	リアエンジンコンパートメントリッドシールド	980671 リアエンジンコンパートメントリッドシールド在庫がなくなるまで適用	$476.39	1
0032	885377	リアエンジンコンパートメントリッドシールド	885377 リアエンジンコンパートメントリッドシールド Ass.ly番号216643までの車両用。216643, LHラテラルシールド842978 ref.33とLHラテラルシールド842962 ref.34も注文してください。	$505.26	1
0032	804984	リアエンジンコンパートメントリッドシールド	804984 リアエンジンコンパートメントリッドシールドグロス仕上げカーボン・バージョン	$2,917.65	1
0032	818722	リアエンジンコンパートメントリッドシールド	818722 リアエンジンコンパートメントリッドシールドマット仕上げカーボン・バージョン	$2,829.58	1
0032	70007828	リアエンジンコンパートメントリッドシールド	70007828 リアエンジンコンパートメントリッドシールド塗装バージョン - gpe1 - gpe1 塗装仕上げの色選択用 - より良い色合わせのためには、隣接するカタログ外部品も注文してください; カタログ外バージョン	-	1	Enquire
0032	70007643	リアエンジンコンパートメントリッドシールド	70007643 リアエンジンコンパートメントリッドシールドカラーネイキッドカーボンバージョン - cecm - cecmでカーボンの色を選択 - より良い色合わせのために、隣接するカタログ外部品も注文; カタログ外バージョン	-	1	Enquire
0033	840468	コンパルRHラテラルシールド	840468 コンパルRHラテラルシールド在庫がなくなるまで適用	$88.59	1
0033	842978	コンパルRHラテラルシールド	842978 コンパルRHラテラルシールド Ass.ly No.216643までの車両用。216643, リアエンジンルームシールド885377 ref.32とLHラテラルシールド842962 ref.34も注文してください。	$128.47	1
0033	887506	コンパルRHラテラルシールド	887506 コンパルRHラテラルシールドグロス仕上げカーボン・バージョン	$2,562.51	1
0033	887509	コンパルRHラテラルシールド	887509 コンパルRHラテラルシールドマット仕上げカーボン・バージョン	$2,641.91	1
0033	70007829	コンパルRHラテラルシールド	70007829 コンパルRHラテラルシールドカラーネイキッドカーボンバージョン - cecm - cecmでカーボンの色を選択 - より良い色合わせのために、隣接するカタログ外部品も注文; カタログ外バージョン	-	1	Enquire
0034	840467	COMPL.LHラテラルシールド	840467 COMPL.LHラテラルシールド在庫がなくなるまで適用	$104.36	1
0034	842962	COMPL.LHラテラルシールド	842962 COMPL.LHラテラルシールド Ass.ly No.216643までの車両用。216643, リアエンジンルームシールド885377 ref.32とRHラテラルシールド842978 ref.33も注文してください。	$150.28	1
0034	887517	COMPL.LHラテラルシールド	887517 COMPL.LHラテラルシールドグロス仕上げカーボン・バージョン	$3,031.70	1
0034	887520	COMPL.LHラテラルシールド	887520 COMPL.LHラテラルシールドマット仕上げカーボン・バージョン	$3,147.19	1
0034	70007830	COMPL.LHラテラルシールド	70007830 COMPL.LHラテラルシールドカラーネイキッドカーボンバージョン - cecm - cecmでカーボンの色を選択 - より良い色合わせのために、隣接するカタログ外部品も注文; カタログ外バージョン	-	1	Enquire
0035	980654	COMPL.RHリアシールドネジ取付ブラケット	980654 COMPL.RHリアシールドネジ取付ブラケット	$25.97	1
0036	980652	COMPL.LHリアシールドネジ取付ブラケット	980652 COMPL.LHリアシールドネジ取付ブラケット	$25.97	1
0037	980660	COMPL.センターリアシールド取付ブラケット	980660 COMPL.センターリアシールド取付ブラケット	$25.97	1
0038	980668	COMPL.RHリアシールドマウントブラケット	980668 COMPL.RHリアシールドマウントブラケット	-	1	Enquire
0038	980670	COMPL.LHリアシールドマウントブラケット	980670 COMPL.LHリアシールドマウントブラケット	-	1	Enquire
0039	88831000	GRUB SCREW M5 X 40 もうすぐ到着します	88831000 GRUB SCREW M5 X 40 M5 X 40 もうすぐ到着します	$0.57	2
0040	12643778	BLACK WASHER D.6.45-18X1.5 もうすぐ到着します	12643778 BLACK WASHER D.6.45-18X1.5 18 X 1.5 もうすぐ到着します	$0.28 MSRP: ~~0.50~~ (44% off)	2
0040	12643778	BLACK WASHER D.6.45-18X1.5 もうすぐ到着します	12643778 BLACK WASHER D.6.45-18X1.5 18 X 1.5 もうすぐ到着します	$0.28 MSRP: ~~0.50~~ (44% off)	2
0041	85833900	スクリュー在庫あり	85833900 スクリュー M5 X 14 在庫あり	$0.36	2
0042	62769800	ウォッシャー在庫あり	62769800 ウォッシャー在庫あり	$0.23 MSRP: ~~0.30~~ (23.3% off)	23
0042	62769800	ウォッシャー在庫あり	62769800 ウォッシャー在庫あり	$0.23 MSRP: ~~0.30~~ (23.3% off)	19
0043	85833900	スクリュー在庫あり	85833900 スクリュー M5 X 14 在庫あり	$0.36	4
0044	16281827	スクリュー在庫あり	16281827 スクリュー M5 X 14 在庫あり	$0.23	6
0045	14496527	ウォッシャー在庫あり	14496527 ウォッシャー在庫あり	$1.27	4
0046	83911400	ウォータードレインパイプ	83911400 ウォータードレインパイプ	$19.38	2
0047	206739	クランプ	206739 クランプ	$8.99	2
0048	85833900	スクリュー在庫あり	85833900 スクリュー M5 X 14 在庫あり	$0.36	2
0049	16101711	NUT M3 X 2.4 在庫あり	16101711 NUT M3 X 2.4 在庫あり	$0.11	2
0050	952938	ブラケット	952938 ブラケット	$27.41	1
0051	292835	バス在庫あり	292835 バス在庫あり	$1.22	1
0053	900472	ファスナーボタン	900472 ファスナーボタン	$0.52	4
0053	900472	ファスナーボタン	900472 ファスナーボタン	$0.52	4
0054	231620	スクリュー在庫あり	231620 スクリュー M6 X 20 X 22 在庫あり	$0.33 MSRP: ~~0.35~~ (5.7% off)	2
0055	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.07 MSRP: ~~0.30~~ (76.7% off)	2
0056	12640624	WASHER 6MM 在庫あり	12640624 WASHER 6MM 在庫あり	$0.16 MSRP: ~~0.29~~ (44.8% off)	2
