Ferrari 348 TB (1993) - フレーム - リア・エレメント

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
15540821 スクリュー $0.95 注文するには
15977621 スクリュー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
62622100 左側アッパー固定フレーム $430.34 注文するには
63539000 左側アッパー固定フレーム $662.44 注文するには
写真 部品番号 説明 価格(各) ストック
63538800 右側アッパー固定フレーム $810.27 注文するには
写真 部品番号 説明 価格(各) ストック
63534500 リア固定架台 お問い合わせ 注文するには
63534400 リア固定架台 $1,632.43 注文するには
63534300 リア固定架台 $1,297.40 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
16142021 スクリュー $5.55 注文するには
写真 部品番号 説明 価格(各) ストック
63504700 ムービングフレーム $4,011.03 注文するには
63504800 ムービングフレーム $4,011.03 注文するには
63504900 ムービングフレーム $3,977.32 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
148020 ナット $4.65 在庫あり
150238 ナット-リフト付き車用 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
15541321 スクリュー $1.06 注文するには
写真 部品番号 説明 価格(各) ストック
142438 ナット $0.95 在庫あり
写真 部品番号 説明 価格(各) ストック
62465000 リヤ脱着式クロスメンバー $520.37 注文するには
写真 部品番号 説明 価格(各) ストック
62836600 フロントリムーバブルクロスメンバー $434.17 注文するには
写真 部品番号 説明 価格(各) ストック
127498 ウォッシャー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
62123700 ホイールハウス固定 左サイドプレート $3.06 注文するには
62854700 ホイールハウス固定 LH.プレート $12.41 注文するには
写真 部品番号 説明 価格(各) ストック
62129000 フェンダー固定用左サイドプレート $38.03 注文するには
写真 部品番号 説明 価格(各) ストック
62054800 フロントプレート（リアサイドカバーサポート用 $2.82 注文するには
写真 部品番号 説明 価格(各) ストック
62055000 中央プレート リアサイドカバーサポート用 $3.73 注文するには
写真 部品番号 説明 価格(各) ストック
62128900 フェンダー固定用右サイドプレート $38.03 注文するには
写真 部品番号 説明 価格(各) ストック
62123700 ホイールハウス固定 左サイドプレート $3.06 注文するには
写真 部品番号 説明 価格(各) ストック
62465600 バッテリーサポート用プレート $270.81 注文するには
写真 部品番号 説明 価格(各) ストック
952336 ブランキングプラグ $5.98 注文するには
写真 部品番号 説明 価格(各) ストック
151856 マイナス端子 $3.97 注文するには
すべて見る

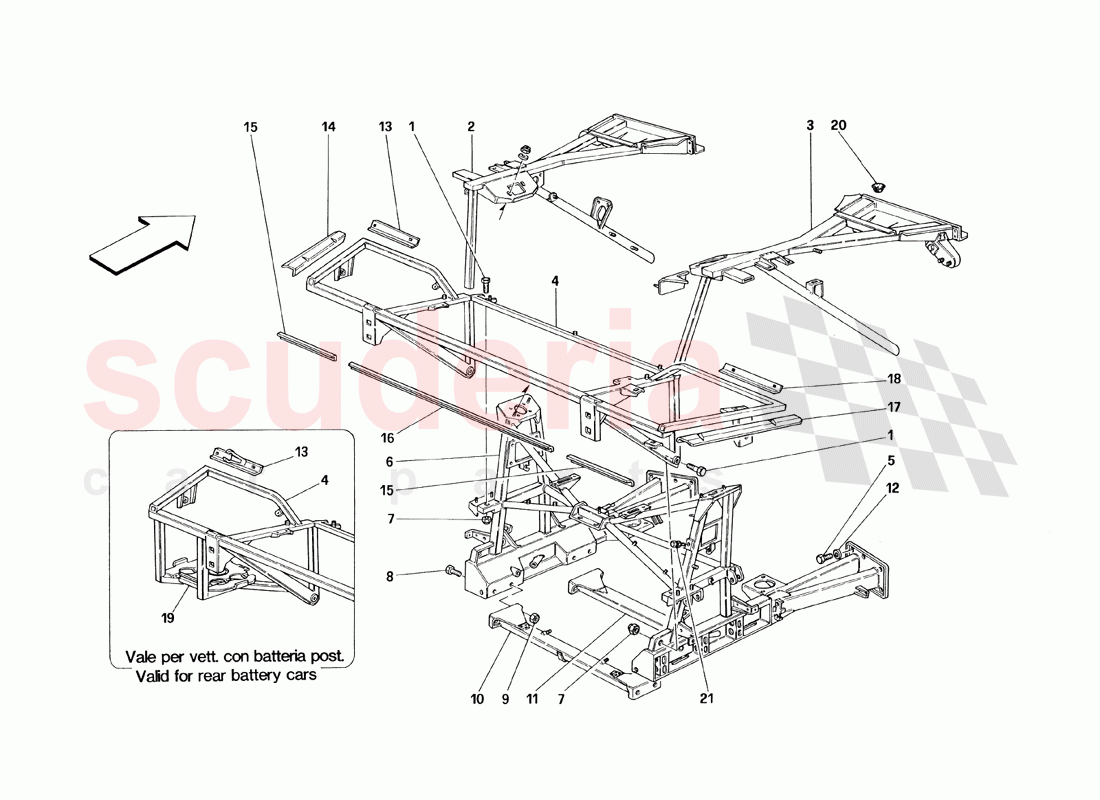

Frame - Rear Part Elements of Ferrari Ferrari 348 TB (1993) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 15540821
スクリュー
Not for USA, CDN, SA and J 		$0.95 4
1 15977621
スクリュー
Valid for USA, CDN, SA and J 		- 4 Enquire
2 62622100
左側アッパー固定フレーム
Valid for rear battery cars 		$430.34 1
2 63539000
左側アッパー固定フレーム
Valid for front battery cars 		$662.44 1
3 63538800
右側アッパー固定フレーム
AS SPARE ONLY ON SPECIFIC REQUEST, EXPRESSELY APPROVED BY FERRARI. 		$810.27 1
4 63534500
リア固定架台
Valid for CDN Valid for front battery cars 		- 1 Enquire
4 63534400
リア固定架台
Valid for USA, SA, J Valid for front battery cars 		$1,632.43 1
4 63534300
リア固定架台
Not for USA, CDN, SA, J Valid for front battery cars Valid for USA, SA, J 		$1,297.40 1
4 63346500
リア固定架台
Valid for CDN Valid for rear battery cars 		$2,174.12 1
4 63257600
リア固定架台
Valid for rear battery cars 		$2,249.43 1
4 63009400
リア固定架台
Not for USA, CDN, SA, J Valid for rear battery cars 		$1,884.33 1
5 16142021
スクリュー 		$5.55 (20% off) 12
6 63504700
ムービングフレーム
Not for USA, CDN, SA, J and GD Valid for rear battery cars Valid for lower fork 116690 See Table 40 Part. 21 		$4,011.03 1
6 63504800
ムービングフレーム
Valid for GD Valid for rear battery cars Valid for lower fork 116690 See Table 40 Part. 21 		$4,011.03 1
6 63504900
ムービングフレーム
Valid for USA, CDN, SA, J Valid for rear battery cars Valid for lower fork 116690 See Table 40 Part. 21 		$3,977.32 1
6 63539800
モーター推進器支持用可動フレーム
Not for USA, CDN, SA.JandGD Valid for front battery cars Valid for lower fork 116690 See Table 40 Part. 21 		$6,004.30 1
6 63540500
モーター推進器支持用可動フレーム
Valid for USA, CDN, SA, J Valid for front battery cars valid for lower fork 116690 See Table 40 Part. 21 		$6,170.72 1
6 63540600
モーター推進器支持用可動フレーム
Valid for GD Valid for front battery cars Valid for lower fork 11 6690 See Table 40 Part. 21 		- 1 Enquire
7 148020
ナット
Not for USA, CDN, SA and J
IN STOCK 		$4.65 4
7 150238
ナット-リフト付き車用
Valid for USA, CDN, SA and J 		$0.31 (79.6% off) 4
8 15541321
スクリュー 		$1.06 (48.8% off) 8
9 142438
ナット
IN STOCK 		$0.95 8
10 62465000
リヤ脱着式クロスメンバー 		$520.37 1
11 62836600
フロントリムーバブルクロスメンバー 		$434.17 1
12 127498
ウォッシャー
IN STOCK 		$0.16 (73.3% off) 12
13 62123700
ホイールハウス固定 左サイドプレート
Valid for front battery cars 		$3.06 1
13 62854700
ホイールハウス固定 LH.プレート
Valid for rear battery cars 		$12.41 1
14 62129000
フェンダー固定用左サイドプレート 		$38.03 1
15 62054800
フロントプレート（リアサイドカバーサポート用 		$2.82 2
16 62055000
中央プレート リアサイドカバーサポート用 		$3.73 1
17 62128900
フェンダー固定用右サイドプレート 		$38.03 1
18 62123700
ホイールハウス固定 左サイドプレート 		$3.06 1
19 62465600
バッテリーサポート用プレート
Valid for rear battery cars 		$270.81 1
20 952336
ブランキングプラグ 		$5.98 2
21 151856
マイナス端子
Valid for front battery cars 		$3.97 1
