Hand-Brake Control of Ferrari Ferrari 348 TB (1993)

すべて見る

Ferrari 348 TB (1993) - ハンドブレーキ

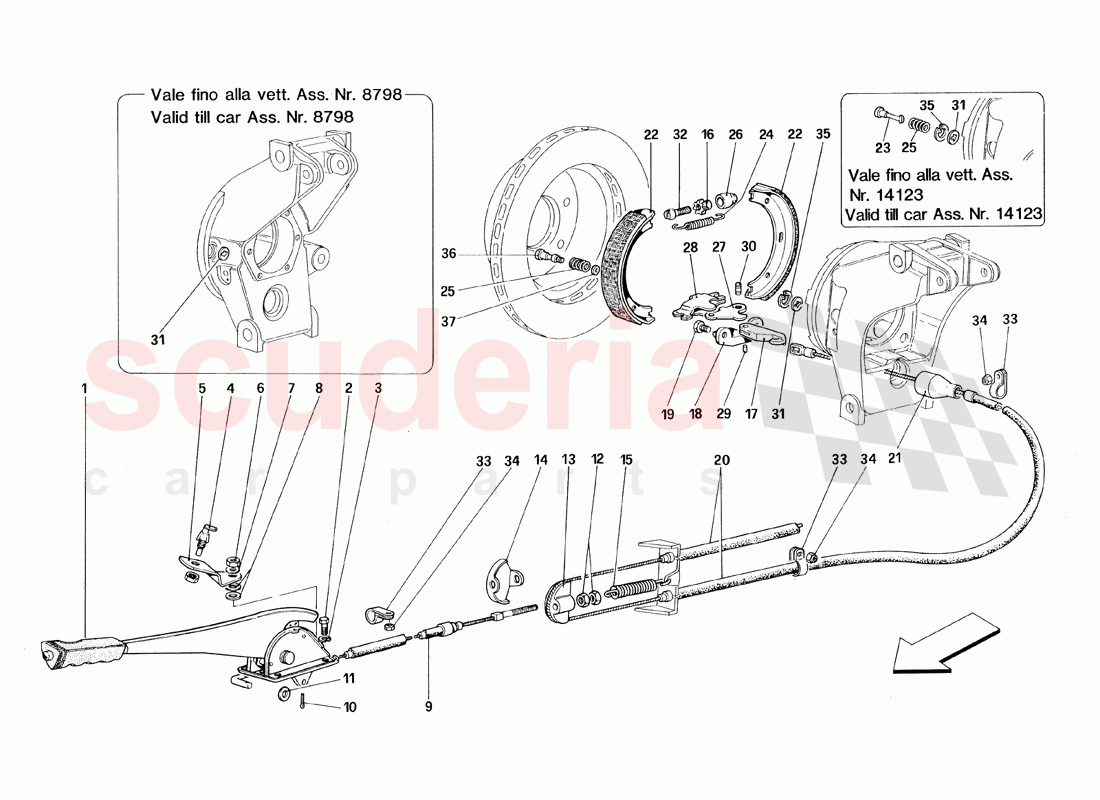

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	154095	ハンドブレーキレバー	$2,625.13	注文するには
	629965	ライニング-関連表参照	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	114318	スイッチ	$24.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	114320	サポートブラケット	$2.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	15896470	ナット	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604178	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	141219	フロントハンドブレーキケーブル	$106.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	264555	スプリットピン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059311	ナット	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	118552	リアケーブル用アンカレッジ	$3.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	118553	ハンドブレーキケーブルリテーナー	$67.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	104895	スプリング	$36.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	101286	調整ネジ用ナット	$80.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	105270	インナーレバーコントロールフォーク	$55.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	142861	ハブホルダースモールブロック	$253.64	注文するには
	106243	ハブホルダースモールブロック	$30.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	106242	スクリュー	$3.20	注文するには
	142856	スクリュー	$5.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	141220	リアハンドブレーキケーブル	$88.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	132129	ストップリミット（ハンドブレーキシース	$223.57	注文するには
	143938	ストップリミット（ハンドブレーキシース	$88.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	170701	コンプリートブレーキシュー	$67.59	在庫あり
	170701	コンプリートブレーキシュー	$67.59	在庫あり
	134847	ハンドブレーキシュー	$150.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	101275	スプリング固定ピン	$24.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	101276	ブレーキシュー用リターンスプリング	$53.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	101277	スプリング	$0.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	101279	シート調整ネジ	$135.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	101280	インナーコントロールレバー	$97.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	101281	アウターコントロールレバー	$127.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	101282	インナーレバーピンとフォークの固定	$15.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	101283	ジョイント用ピン	$28.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	101284	スプリング用プレート	$1.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	101285	スクリュー	$65.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	10418501	ブラケット	$3.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11057276	シーガーリング	$0.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	156915	ブレーキシュー固定ネジ	$60.91	注文するには
	156916	ブレーキシュー固定ネジ	$108.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	12625224	ウォッシャー	$0.07	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	154095	ハンドブレーキレバー	154095 ハンドブレーキレバー Without lining Valid till stock exhaustion	$2,625.13	1
1	629965	ライニング-関連表参照	629965 ライニング-関連表参照 For leather colours see table	-	1	Enquire
2	81591700	スクリュー	81591700 スクリュー	$2.43	4
3	127494	ウォッシャー IN STOCK	127494 ウォッシャー (minimum order quantity = 20) IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	4
4	114318	スイッチ	114318 スイッチ	$24.80 MSRP: ~~54.18~~ (54.2% off)	1
5	114320	サポートブラケット	114320 サポートブラケット	$2.16	1
6	15896470	ナット	15896470 ナット (minimum order quantity = 20)	$0.05 MSRP: ~~1.15~~ (95.7% off)	1
7	12604178	ウォッシャー	12604178 ウォッシャー	-	1	Enquire
8	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー Possible fitting IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	2
9	141219	フロントハンドブレーキケーブル	141219 フロントハンドブレーキケーブル	$106.88	1
10	264555	スプリットピン	264555 スプリットピン	-	1	Enquire
11	84653800	ウォッシャー IN STOCK	84653800 ウォッシャー IN STOCK	$5.98	1
12	14059311	ナット IN STOCK	14059311 ナット IN STOCK	$0.31 MSRP: ~~0.50~~ (38% off)	2
13	118552	リアケーブル用アンカレッジ	118552 リアケーブル用アンカレッジ	$3.97 MSRP: ~~6.28~~ (36.8% off)	1
14	118553	ハンドブレーキケーブルリテーナー	118553 ハンドブレーキケーブルリテーナー	$67.48	1
15	104895	スプリング IN STOCK	104895 スプリング IN STOCK	$36.20	1
16	101286	調整ネジ用ナット	101286 調整ネジ用ナット	$80.29	2
17	105270	インナーレバーコントロールフォーク	105270 インナーレバーコントロールフォーク	$55.09 MSRP: ~~112.88~~ (51.2% off)	2
18	142861	ハブホルダースモールブロック	142861 ハブホルダースモールブロック Valid from car Ass. Nr. 6501	$253.64	2
18	106243	ハブホルダースモールブロック	106243 ハブホルダースモールブロック Valid till car Ass. Nr. 6500	$30.20 MSRP: ~~103.99~~ (71% off)	2
19	106242	スクリュー	106242 スクリュー Valid till car Ass. Nr. 6500	$3.20 MSRP: ~~13.62~~ (76.5% off)	4
19	142856	スクリュー	142856 スクリュー Valid from car Ass. Nr. 6501	$5.36	4
20	141220	リアハンドブレーキケーブル	141220 リアハンドブレーキケーブル	$88.76 MSRP: ~~105.11~~ (15.6% off)	1
21	132129	ストップリミット（ハンドブレーキシース	132129 ストップリミット（ハンドブレーキシース Valid till car Ass. Nr. 8798	$223.57	2
21	143938	ストップリミット（ハンドブレーキシース	143938 ストップリミット（ハンドブレーキシース Valid from car Ass. Nr. 8799	$88.16	2
22	170701	コンプリートブレーキシュー IN STOCK	170701 コンプリートブレーキシュー As an alternative of 159894 IN STOCK	$67.59	4
22	170701	コンプリートブレーキシュー IN STOCK	170701 コンプリートブレーキシュー IN STOCK	$67.59	4
22	134847	ハンドブレーキシュー	134847 ハンドブレーキシュー Set of 4 (25 mm)	$150.16	4
23	101275	スプリング固定ピン	101275 スプリング固定ピン Valid till car Ass. Nr. 14123	$24.67 MSRP: ~~49.55~~ (50.2% off)	4
24	101276	ブレーキシュー用リターンスプリング	101276 ブレーキシュー用リターンスプリング	$53.51	4
25	101277	スプリング	101277 スプリング	$0.93 MSRP: ~~5.25~~ (82.3% off)	4
26	101279	シート調整ネジ	101279 シート調整ネジ	$135.40	2
27	101280	インナーコントロールレバー	101280 インナーコントロールレバー	$97.60	2
28	101281	アウターコントロールレバー	101281 アウターコントロールレバー	$127.53 MSRP: ~~154.96~~ (17.7% off)	2
29	101282	インナーレバーピンとフォークの固定 IN STOCK	101282 インナーレバーピンとフォークの固定 IN STOCK	$15.04	2
30	101283	ジョイント用ピン	101283 ジョイント用ピン	$28.97	2
31	101284	スプリング用プレート	101284 スプリング用プレート Valid till car Ass. Nr. 14123	$1.79 MSRP: ~~2.75~~ (34.9% off)	4
32	101285	スクリュー	101285 スクリュー	$65.63	2
33	10418501	ブラケット	10418501 ブラケット	$3.42 MSRP: ~~5.89~~ (41.9% off)	5
34	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	5
35	11057276	シーガーリング	11057276 シーガーリング Valid from car Ass. Nr. 8799 and valid till car Ass. Nr. 14123 L mm. 36--Valid from car Ass. Nr. 14124	$0.20 MSRP: ~~0.25~~ (20% off)	2
36	156915	ブレーキシュー固定ネジ	156915 ブレーキシュー固定ネジ Valid for hub holder 155426 and 155427	$60.91 MSRP: ~~109.54~~ (44.4% off)	2
36	156916	ブレーキシュー固定ネジ	156916 ブレーキシュー固定ネジ L. mm. 29 Valid from car Ass. Nr. 14124 Valid for hub holder 155426 and 155427	$108.71	2
37	12625224	ウォッシャー IN STOCK	12625224 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.25~~ (72% off)	4
