BRAKE SYSTEM -Valid for GD- of Ferrari Ferrari 360 Challenge Stradale

すべて見る

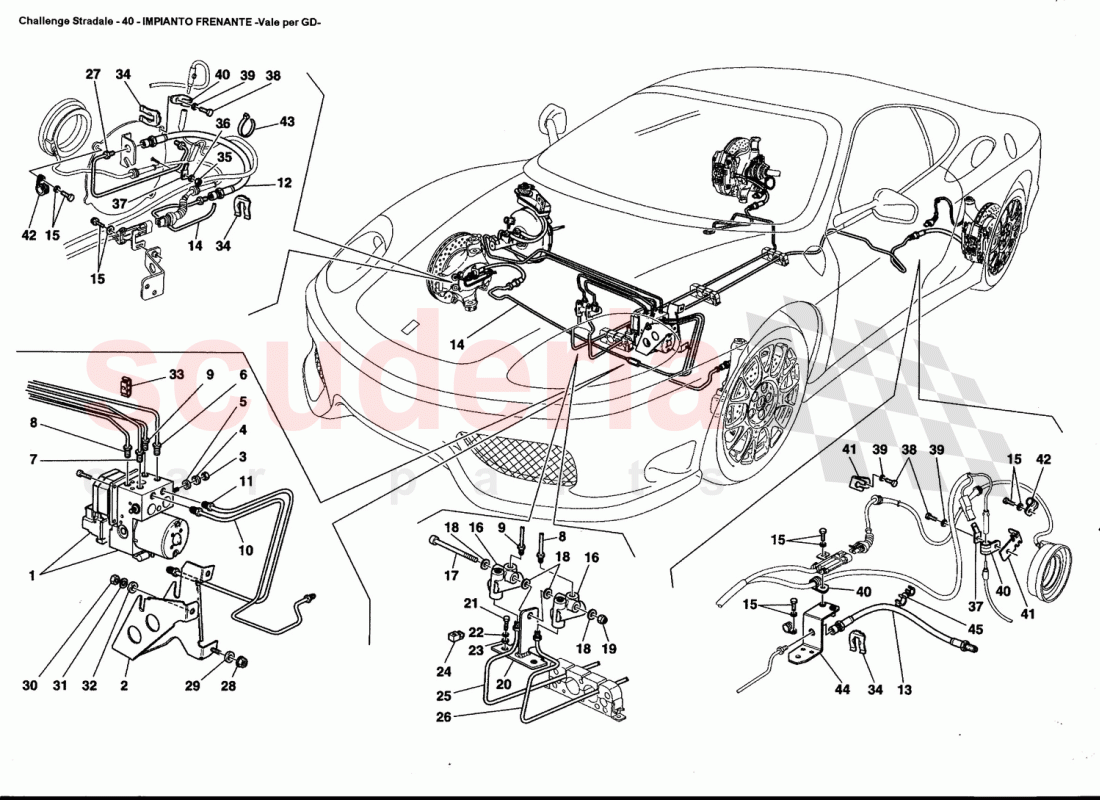

Ferrari 360 Challenge Stradale - GD用ブレーキシステム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	183435	ABS/ASR 油圧コントロール	$3,545.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	177512	コントロールステーションサポートブラケット	$815.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	201585	フロントポンプからコントロールステーションへのブレーキパイプ	$34.41	注文するには
	213701	フロントポンプからコントロールステーションへのブレーキパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	213700	リヤポンプからコントロールステーションへのブレーキパイプ	お問い合わせ	注文するには
	201584	リヤポンプからコントロールステーションへのブレーキパイプ	$34.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	201587	コントロールステーションから左側ブレーキレギュレーターへのパイプ	$32.60	注文するには
	213703	コントロールステーションから左側ブレーキレギュレーターへのパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	201586	コントロールステーションから右側ブレーキレギュレーターへのパイプ	$30.78	注文するには
	213702	コントロールステーションから右側ブレーキレギュレーターへのパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	177158	コントロールステーションから左側フロントブレーキパイプへのパイプ	$12.28	注文するには
	213659	コントロールステーションから左側フロントブレーキパイプへのパイプ	$16.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	213658	コントロールステーションからユニオンパイプへのパイプ	お問い合わせ	注文するには
	177157	コントロールステーションからユニオンパイプへのパイプ	$10.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	271771	パイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	977803	ブレーキパイプ325MM	$45.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	177161	右側フロントブレーキパイプへのユニオンパイプ	$125.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	250657	ネジ M6 X 14	$7.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	172979	腐食保護	$114.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	14307224	スクリュー	$0.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496524	ウォッシャー	$0.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	147985	ナット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	198063	ブレーキレギュレーターサポート用ブラケット	$39.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	215411	クリップ	$1.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	196424	ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ	$41.05	注文するには
	213697	ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	196427	ブレーキレギュレーターから左側リアジョイントへのパイプ	$40.70	注文するには
	213698	ブレーキレギュレーターから左側リアジョイントへのパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	213694	前側チューブ DX.	$32.43	注文するには
	200325	フロント左サイドブレーキパイプ	$41.65	注文するには
	213696	チューブ・アル・フレノ・アンテリオーレ SX.	$34.41	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	147985	ナット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	212645	クリップ	$3.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	116374	クリップ	$2.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15896470	ナット	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	149951	ウォッシャー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	143405	ファストン・トング	$0.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496324	ウォッシャー	$3.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441290	シース付きブラケット	$0.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	178938	ケーブルマウント	$33.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	10440890	シース付きブラケット	$0.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	MC43254	クランプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	185283	リアマウント	$236.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	150738	クリップ	$0.62	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	183435	ABS/ASR 油圧コントロール	183435 ABS/ASR 油圧コントロール ABS/ASR	$3,545.41	1
2	177512	コントロールステーションサポートブラケット	177512 コントロールステーションサポートブラケット	$815.32	1
3	14040711	ナット M8 フランジ付 IN STOCK	14040711 ナット M8 フランジ付 IN STOCK	$0.46	2
4	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	2
5	12638524	ウォッシャー	12638524 ウォッシャー	$0.07 MSRP: ~~0.25~~ (72% off)	2
6	201585	フロントポンプからコントロールステーションへのブレーキパイプ	201585 フロントポンプからコントロールステーションへのブレーキパイプ A CENTRALINA / Vale fino all'Ass. Nr. 57483	$34.41	1
6	213701	フロントポンプからコントロールステーションへのブレーキパイプ	213701 フロントポンプからコントロールステーションへのブレーキパイプ A CENTRALINA / Vale dall'Ass. Nr. 57484	-	1	Enquire
7	213700	リヤポンプからコントロールステーションへのブレーキパイプ	213700 リヤポンプからコントロールステーションへのブレーキパイプ A CENTRALINA / Vale dall'Ass. Nr. 57484	-	1	Enquire
7	201584	リヤポンプからコントロールステーションへのブレーキパイプ	201584 リヤポンプからコントロールステーションへのブレーキパイプ A CENTRALINA / Vale fino all'Ass. Nr. 57483	$34.41	1
8	201587	コントロールステーションから左側ブレーキレギュレーターへのパイプ	201587 コントロールステーションから左側ブレーキレギュレーターへのパイプ CORRETTORE DI FRENATA SX. / Vale fino all'Ass. Nr. 57483	$32.60	1
8	213703	コントロールステーションから左側ブレーキレギュレーターへのパイプ	213703 コントロールステーションから左側ブレーキレギュレーターへのパイプ CORRETTORE DI FRENATA SX. / Vale dall'Ass. Nr. 57484	-	1	Enquire
9	201586	コントロールステーションから右側ブレーキレギュレーターへのパイプ	201586 コントロールステーションから右側ブレーキレギュレーターへのパイプ CORRETTORE DI FRENATA DX. / Vale fino all'Ass. Nr. 57483	$30.78	1
9	213702	コントロールステーションから右側ブレーキレギュレーターへのパイプ	213702 コントロールステーションから右側ブレーキレギュレーターへのパイプ CORRETTORE DI FRENATA DX. / Vale dall'Ass. Nr. 57484	-	1	Enquire
10	177158	コントロールステーションから左側フロントブレーキパイプへのパイプ	177158 コントロールステーションから左側フロントブレーキパイプへのパイプ FRENO ANTERIORE SX. / Vale fino all'Ass. Nr. 57483	$12.28	1
10	213659	コントロールステーションから左側フロントブレーキパイプへのパイプ	213659 コントロールステーションから左側フロントブレーキパイプへのパイプ FRENO ANTERIORE SX. / Vale dall'Ass. Nr. 57484	$16.11	1
11	213658	コントロールステーションからユニオンパイプへのパイプ	213658 コントロールステーションからユニオンパイプへのパイプ GIUNZIONE / Vale dall'Ass. Nr. 57484	-	1	Enquire
11	177157	コントロールステーションからユニオンパイプへのパイプ	177157 コントロールステーションからユニオンパイプへのパイプ GIUNZIONE / Vale fino all'Ass. Nr. 57483	$10.89	1
12	271771	パイプ	271771 パイプ	-	2	Enquire
13	977803	ブレーキパイプ325MM IN STOCK	977803 ブレーキパイプ325MM IN STOCK	$45.53	2
14	177161	右側フロントブレーキパイプへのユニオンパイプ	177161 右側フロントブレーキパイプへのユニオンパイプ ANTERIORE DX.	$125.57	1
15	250657	ネジ M6 X 14 IN STOCK	250657 ネジ M6 X 14 IN STOCK	$7.41	14
16	172979	腐食保護	172979 腐食保護	$114.59	2
17	14307224	スクリュー	14307224 スクリュー	$0.71	2
18	14496524	ウォッシャー IN STOCK	14496524 ウォッシャー IN STOCK	$0.13 MSRP: ~~1.50~~ (91.3% off)	4
19	147985	ナット IN STOCK	147985 ナット IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	2
20	198063	ブレーキレギュレーターサポート用ブラケット	198063 ブレーキレギュレーターサポート用ブラケット DI FRENATA	$39.84	1
21	10902424	スクリュー IN STOCK	10902424 スクリュー IN STOCK	$0.16 MSRP: ~~0.70~~ (77.1% off)	2
22	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	2
23	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	2
24	215411	クリップ	215411 クリップ	$1.59	1
25	196424	ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ	196424 ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ A GIUNTO POSTERIORE DX. / Vale fino all'Ass. Nr. 57483	$41.05	1
25	213697	ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ	213697 ブレーキ・レギュレーターから右側リア・ジョイントへのパイプ A GIUNTO POSTERIORE DX. / Vale dall'Ass. Nr. 57484	-	1	Enquire
26	196427	ブレーキレギュレーターから左側リアジョイントへのパイプ	196427 ブレーキレギュレーターから左側リアジョイントへのパイプ A GIUNTO POSTERIORE SX. / Vale fino all'Ass. Nr. 57483	$40.70	1
26	213698	ブレーキレギュレーターから左側リアジョイントへのパイプ	213698 ブレーキレギュレーターから左側リアジョイントへのパイプ A GIUNTO POSTERIORE SX. / Vale dall'Ass. Nr. 57484	-	1	Enquire
27	213694	前側チューブ DX.	213694 前側チューブ DX. Vale dall'Ass. Nr. 57484	$32.43	1
27	200325	フロント左サイドブレーキパイプ	200325 フロント左サイドブレーキパイプ Vale fino all'Ass. Nr. 57483	$41.65	1
27	213696	チューブ・アル・フレノ・アンテリオーレ SX.	213696 チューブ・アル・フレノ・アンテリオーレ SX. Vale dall'Ass. Nr. 57484	$34.41	1
27	200324	右前ブレーキパイプ	200324 右前ブレーキパイプ Vale fino all'Ass. Nr. 57483	$41.65	1
28	147985	ナット IN STOCK	147985 ナット IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	1
29	12638524	ウォッシャー	12638524 ウォッシャー	$0.07 MSRP: ~~0.25~~ (72% off)	1
30	14040711	ナット M8 フランジ付 IN STOCK	14040711 ナット M8 フランジ付 IN STOCK	$0.46	2
31	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	2
32	12638524	ウォッシャー	12638524 ウォッシャー	$0.07 MSRP: ~~0.25~~ (72% off)	2
33	212645	クリップ	212645 クリップ	$3.35	4
34	116374	クリップ IN STOCK	116374 クリップ IN STOCK	$2.56 MSRP: ~~3.50~~ (26.9% off)	10
35	15896470	ナット	15896470 ナット	$0.05 MSRP: ~~1.15~~ (95.7% off)	2
36	149951	ウォッシャー IN STOCK	149951 ウォッシャー IN STOCK	$0.35	2
37	143405	ファストン・トング	143405 ファストン・トング	$0.55	4
38	81591700	スクリュー	81591700 スクリュー	$2.43	4
39	14496324	ウォッシャー	14496324 ウォッシャー	$3.33	4
40	10441290	シース付きブラケット IN STOCK	10441290 シース付きブラケット IN STOCK	$0.64 MSRP: ~~1.68~~ (61.9% off)	4
41	178938	ケーブルマウント	178938 ケーブルマウント	$33.62	4
42	10440890	シース付きブラケット	10440890 シース付きブラケット	$0.60	4
43	MC43254	クランプ	MC43254 クランプ	-	6	Enquire
44	185283	リアマウント	185283 リアマウント	$236.16	2
45	150738	クリップ	150738 クリップ	$0.62	6
