Ferrari 360 Modena - 電気系統

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
200828 フロントコネクティングケーブル $3,597.63 注文するには
178346 フロントコネクティングケーブル $3,019.32 注文するには
183347 フロントコネクティングケーブル $5,281.93 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
200827 ABS/ASR インストレーションコネクティングケーブル $605.38 注文するには
200826 ABS/ASR インストレーションコネクティングケーブル $1,505.61 注文するには
写真 部品番号 説明 価格(各) ストック
200838 ペダル装置接続ケーブル（GD用以外 $61.70 注文するには
172887 ペダル装置接続ケーブル $2,196.44 注文するには
写真 部品番号 説明 価格(各) ストック
198553 ダッシュボード接続ケーブル $2,554.07 注文するには
186522 ダッシュボード接続ケーブル $8,627.56 注文するには
198552 ダッシュボード接続ケーブル $2,387.92 注文するには
...and 6 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
198555 右側リアトンネル接続用ケーブル $395.60 注文するには
198554 右側リアトンネル接続用ケーブル $6,414.57 注文するには
写真 部品番号 説明 価格(各) ストック
200847 左側リアトンネル接続用ケーブル $3,984.76 注文するには
177914 左側リアトンネル接続用ケーブル $5,845.59 注文するには
写真 部品番号 説明 価格(各) ストック
200832 トンネル接続用ケーブル $253.18 注文するには
200830 トンネル接続用ケーブル $115.50 注文するには
178835 トンネル接続用ケーブル お問い合わせ 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
198209 ドアコネクターケーブル $196.93 注文するには
178709 ドアコネクターケーブル $4,418.21 注文するには
201104 ドアコネクターケーブル $1,273.59 注文するには
写真 部品番号 説明 価格(各) ストック
200844 右側エンジンルーム用接続ケーブル $807.04 注文するには
205659 右側エンジンルーム用接続ケーブル $1,872.40 注文するには
177912 右側エンジンルーム用接続ケーブル $2,927.53 注文するには
写真 部品番号 説明 価格(各) ストック
213155 モーター・ユーティリティー用接続ケーブル一式 $1,695.87 注文するには
写真 部品番号 説明 価格(各) ストック
200843 左側エンジンルーム用接続ケーブル $807.04 注文するには
200840 左側エンジンルーム用接続ケーブル $1,764.43 注文するには
写真 部品番号 説明 価格(各) ストック
155073 エンジンフレームアースケーブル $12.80 注文するには
写真 部品番号 説明 価格(各) ストック
199875 右側エンジン噴射ケーブル $886.16 注文するには
199873 右側エンジン噴射ケーブル $685.60 注文するには
写真 部品番号 説明 価格(各) ストック
199876 左側エンジン噴射ケーブル $886.16 注文するには
199874 左側エンジン噴射ケーブル $685.60 注文するには
写真 部品番号 説明 価格(各) ストック
200837 リアライト接続ケーブル $886.16 注文するには
173430 リアライト接続ケーブル $2,228.09 注文するには
200836 リアライト接続ケーブル $1,107.71 注文するには
写真 部品番号 説明 価格(各) ストック
241766 ストップランプ接続ケーブル $30.05 注文するには
写真 部品番号 説明 価格(各) ストック
182985 プレートライトケーブル $237.35 注文するには
164823 ナンバープレートライト用ケーブル $363.95 在庫あり
写真 部品番号 説明 価格(各) ストック
207330 ケーブル一式 F1 トランスミッション接続 $1,263.55 注文するには
207330 ケーブル一式 F1 トランスミッション接続 $1,263.55 注文するには
すべて見る

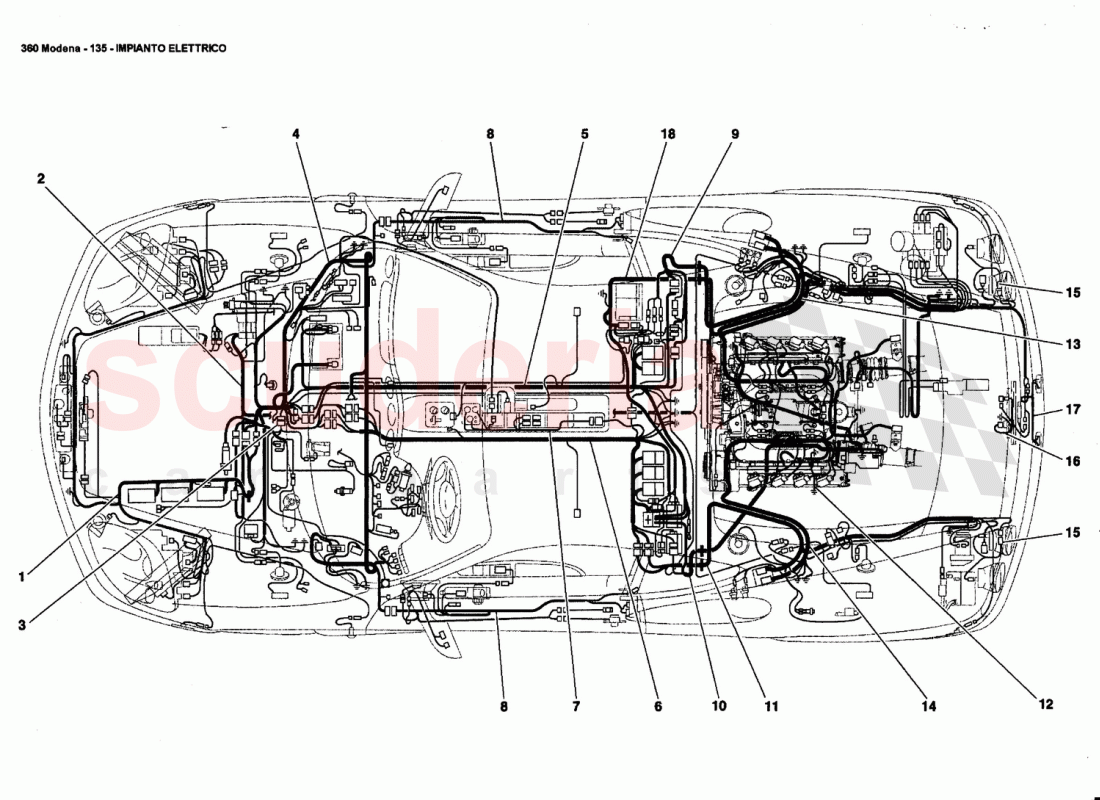

ELECTRICAL SYSTEM of Ferrari Ferrari 360 Modena ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 200828
フロントコネクティングケーブル
ケーブル / ASS.NR.46968 		$3,597.63 1
1 178346
フロントコネクティングケーブル
ケーブル / ASS.まで有効NR.37238 		$3,019.32 1
1 183347
フロントコネクティングケーブル
ケーブル / ASS.NR.37239および/まで有効NR.43231 		$5,281.93 1
1 200828
フロントコネクティングケーブル
ケーブルNR.43232からASS.NR.46967 		$3,597.63 1
2 200827
ABS/ASR インストレーションコネクティングケーブル
コネクティングケーブル / GD用ではない 		$605.38 1
2 200826
ABS/ASR インストレーションコネクティングケーブル
GD用コネクティングケーブル 		$1,505.61 1
3 200838
ペダル装置接続ケーブル（GD用以外
米国マイ2000,2001,2002,2003,2004およびカナダドイツマイ2000,2001,2002,2003,2004に有効。NR.38396はF1およびASS.NR.36995 F1用 		$61.70 1
3 172887
ペダル装置接続ケーブル
米国MY2000,2001,2002,2003,2004およびカナダMY2000,2001,2002,2003,2004は対象外。NR.38395 F1用ではありません。NR.36994 F1用 		$2,196.44 1
4 198553
ダッシュボード接続ケーブル
GD不可 		$2,554.07 1
4 186522
ダッシュボード接続ケーブル
ASS.NR.40325 から / ASS.NR.41709まで有効 		$8,627.56 1
4 198552
ダッシュボード接続ケーブル
GD不可 		$2,387.92 1
4 180207
ダッシュボード接続ケーブル
198553と交換された。NR.36945 / GD用として有効 		$2,742.39 1
4 181323
ダッシュボード接続ケーブル
ASS.から有効。NR.36946 および / ASS.NR.40324/GDに有効 		$7,314.11 1
4 198552
ダッシュボード接続ケーブル
NR.46968/GD用ではない/スペアパーツではない/198552と交換NR.41814からASS.NR.46967 / GD対象外 / アメリカMY2000,2001,2002,2003,2004 / カナダMY2000,2001,2002,2003,2004に有効。 		$2,387.92 1
4 179194
ダッシュボード接続ケーブル
ASS.NR.から有効。NR.36995 および / ASS.NR.41813- -GD対象外 / アメリカ・マイ2000,2001,2002,2003,2004 / カナダ・マイ2000,2001,2002,2003,2004に有効。 		$4,769.29 1
4 177911
ダッシュボード接続ケーブル
ASS.まで有効。NR.34124 / GD非対象 / 米国2000,2001,2002,2003,2004非対象 / カナダ2000,2001,2002,2003,2004非対象 		$3,729.84 1
4 180206
ダッシュボード接続ケーブル
NR.有効NR.34125 および / ASS.NR.36994- -GDは対象外 / 米国2000,2001,2002,2003,2004は対象外 / カナダ2000,2001,2002,2003,2004は対象外 		$3,408.60 1
5 198555
右側リアトンネル接続用ケーブル
アメリカ用マイ2000,2001,2002,2003,2004 / カナダ用マイ2000,2001,2002,2003,2004 		$395.60 1
5 198554
右側リアトンネル接続用ケーブル
私の2000,2001,2002,2003,2004はアメリカ用ではありません / そして私の2000,2001,2002,2003,2004はカナダ用です。 		$6,414.57 1
6 200847
左側リアトンネル接続用ケーブル
接続 / ASS.から有効NR.41816 		$3,984.76 1
6 177914
左側リアトンネル接続用ケーブル
接続 / 保証書が発行されるまで有効NR.41815 		$5,845.59 1
7 200832
トンネル接続用ケーブル
接続 / ASS.NR.35381 / オーストラリアにて有効 		$253.18 1
7 200830
トンネル接続用ケーブル
接続 / ASS.から有効NR.35381 / オーストラリア以外 		$115.50 1
7 178835
トンネル接続用ケーブル
接続可 / ASS.まで有効NR.35380 / オーストラリアで有効 		- 1 Enquire
7 164814
トンネル接続用ケーブル
接続可 / ASS.まで有効NR.35380 / オーストラリア以外 		$110.76 1
8 198209
ドアコネクターケーブル
ケツから有効。NR.52140 		$196.93 2
8 178709
ドアコネクターケーブル
ASS.NR.まで有効。NR.35720 		$4,418.21 2
8 201104
ドアコネクターケーブル
ASS.から有効。NR.35721からASS.NR.52139 		$1,273.59 2
9 200844
右側エンジンルーム用接続ケーブル
R.H.エンジンコンパートメント / アメリカ製MY2000,2001,2002,2003,2004用 / カナダ製MY2000,2001,2002,2003,2004用 		$807.04 1
9 205659
右側エンジンルーム用接続ケーブル
R.H.エンジンコンパートメント / アメリカ、カナダ、オーストラリア用 / アメリカ用ではない MY 2000、2001、2002、2003、2004 / およびカナダ MY 2000、2001、2002、2003、2004 / 純正排気量まで有効 		$1,872.40 1
9 177912
右側エンジンルーム用接続ケーブル
R.H.エンジンコンパートメント / アメリカ、カナダ、オーストラリアは対象外 / 純正エキゾーストまで有効 		$2,927.53 1
10 213155
モーター・ユーティリティー用接続ケーブル一式
モーターユーティリティ用ケーブル 		$1,695.87 (22.7% off) 1
11 200843
左側エンジンルーム用接続ケーブル
L.H.エンジン・コンパートメント / アメリカ製2000,2001,2002,2003,2004 / カナダ製2000,2001,2002,2003,2004に有効 		$807.04 1
11 200840
左側エンジンルーム用接続ケーブル
L.H.エンジンコンパートメント / アメリカ用MY2000,2001,2002,2003,2004 /及びカナダ用MY2000,2001,2002,2003,2004は不可 		$1,764.43 1
12 155073
エンジンフレームアースケーブル 		$12.80 (43.1% off) 1
13 199875
右側エンジン噴射ケーブル
アメリカ・マイ2000,2001,2002,2003,2004 / カナダ・マイ2000,2001,2002,2003,2004 / ASS.NR.44104まで有効。NR.44103 / 在庫がなくなるまで有効 		$886.16 1
13 199873
右側エンジン噴射ケーブル
米国用MY2000,2001,2002,2003,2004およびカナダ用MY2000,2001,2002,2003,2004は対象外。NR.44103 / 在庫がなくなるまで有効 		$685.60 1
14 199876
左側エンジン噴射ケーブル
アメリカMY2000,2001,2002,2003,2004、カナダMY2000,2001,2002,2003,2004 / 有効期限：在庫が無くなり次第終了。NR.44103 / 在庫がなくなるまで有効 		$886.16 1
14 199874
左側エンジン噴射ケーブル
米国用MY2000,2001,2002,2003,2004およびカナダ用MY2000,2001,2002,2003,2004は対象外。NR.44103 / 在庫がなくなるまで有効 		$685.60 1
15 200837
リアライト接続ケーブル
ケーブル / アメリカ製マイ2000,2001,2002,2003,2004用 / カナダ製マイ2000,2001,2002,2003,2004用 		$886.16 2
15 173430
リアライト接続ケーブル
ケーブル / 米国およびカナダで有効 / 米国製マイ2000,2001,2002,2003,2004およびカナダ製マイ2000,2001,2002,2003,2004では使用不可 		$2,228.09 2
15 200836
リアライト接続ケーブル
ケーブル / 米国、カナダ向けではない 		$1,107.71 2
16 241766
ストップランプ接続ケーブル 		$30.05 (29.1% off) 1
17 182985
プレートライトケーブル
ライト / ASS.から有効NR.36337 		$237.35 1
17 164823
ナンバープレートライト用ケーブル
ライト / ASS.まで有効NR.36336
在庫あり 		$363.95 1
18 207330
ケーブル一式 F1 トランスミッション接続
トランスミッション接続／F1用／在庫切れまで有効 		$1,263.55 1
18 207330
ケーブル一式 F1 トランスミッション接続
トランスミッション接続 / F1用有効 / リレー194909を含む TAB.138 / REF.16 		$1,263.55 1
