フロントサスペンション-ウィッシュボーン

Ferrari 360 Modena

自分の役割を見つける

Ferrari 360 Modena - フロントサスペンション-ウィッシュボーン

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
200945 Upper Suspension Lever $722.05 注文するには
写真 部品番号 説明 価格(各) ストック
179555 コンペンセーター・リング・ブッシング $5.61 注文するには
写真 部品番号 説明 価格(各) ストック
171848 ラバーブーツ $128.35 注文するには
写真 部品番号 説明 価格(各) ストック
181598 スクリュー $73.80 注文するには
写真 部品番号 説明 価格(各) ストック
184610 フランブロック $272.77 注文するには
写真 部品番号 説明 価格(各) ストック
170155 ねじロッド $16.65 注文するには
写真 部品番号 説明 価格(各) ストック
104030 NYLOC NUT M8 X 1.25 X 9.5 $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
14496524 ウォッシャー $0.11 注文するには
写真 部品番号 説明 価格(各) ストック
12628904 ウォッシャー $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
179556 スクリュー $53.65 注文するには
写真 部品番号 説明 価格(各) ストック
179328 左側リアスタブアクスル $1,075.06 注文するには
179330 右側リアスタブアクスル $1,075.06 注文するには
写真 部品番号 説明 価格(各) ストック
192492 レバ・ソスペンシオ・インファントDX $387.05 注文するには
192492 レバ・ソスペンシオ・インファントDX $387.05 注文するには
写真 部品番号 説明 価格(各) ストック
186944 調整プレート $4.17 注文するには
178853 調整プレート $16.65 注文するには
178940 調整プレート $18.61 注文するには
...and 3 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
171847 ラバーブーツ $128.35 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
179554 コンペンセータリング $5.92 注文するには
写真 部品番号 説明 価格(各) ストック
212948 サイレントブロック $160.44 注文するには
写真 部品番号 説明 価格(各) ストック
241298 ねじロッド $90.13 注文するには
写真 部品番号 説明 価格(各) ストック
12574521 ナイロックナット $0.92 注文するには
写真 部品番号 説明 価格(各) ストック
126648 WASHER D.10.5-21 X 2 $1.91 注文するには
写真 部品番号 説明 価格(各) ストック
13582271 インサート $7.63 注文するには
写真 部品番号 説明 価格(各) ストック
13582310 ネジ切りインサート $12.72 注文するには
写真 部品番号 説明 価格(各) ストック
203633 アッパーボールジョイント $251.24 注文するには
写真 部品番号 説明 価格(各) ストック
203632 ロアボールジョイント $314.05 注文するには
すべて見る

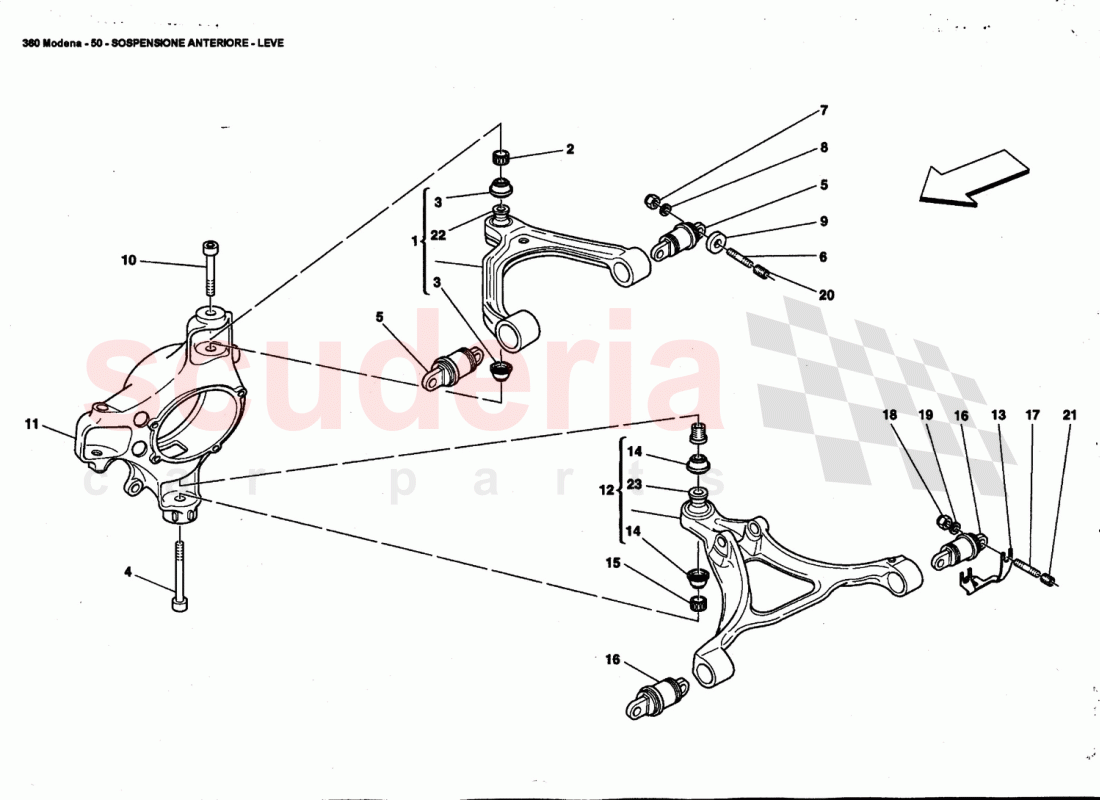

FRONT SUSPENSION - WISHBONES of Ferrari Ferrari 360 Modena ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 200945
Upper Suspension Lever 		$722.05 (43.1% off) 2
2 179555
コンペンセーター・リング・ブッシング
COMPENSATOR RING 		$5.61 (11.9% off) 2
3 171848
ラバーブーツ 		$128.35 (26.3% off) 4
4 181598
スクリュー
Replaces 178941 		$73.80 2
5 184610
フランブロック 		$272.77 (25.1% off) 4
6 170155
ねじロッド 		$16.65 8
7 104030
NYLOC NUT M8 X 1.25 X 9.5 		$0.26 (74% off) 8
8 14496524
ウォッシャー 		$0.11 (92.7% off) 8
9 12628904
ウォッシャー 		$0.21 8
10 179556
スクリュー 		$53.65 2
11 179328
左側リアスタブアクスル 		$1,075.06 (25.1% off) 1
11 179330
右側リアスタブアクスル 		$1,075.06 1
12 192492
レバ・ソスペンシオ・インファントDX
Valid till Ass. Nr. 47927 		$387.05 2
12 192492
レバ・ソスペンシオ・インファントDX
Valid from Ass. Nr. 47928 		$387.05 2
13 186944
調整プレート
Th. mm. 2,5 / Possible fitting 		$4.17 4
13 178853
調整プレート
Th. mm. 3 / Possible fitting 		$16.65 (3.1% off) 4
13 178940
調整プレート
Th. mm. 4 / Possible fitting 		$18.61 4
13 186943
調整プレート
Th. mm. 1,5 / Possible fitting 		$8.14 4
13 178852
調整プレート
Th. mm. 2 / Possible fitting 		$15.66 4
13 178851
調整プレート
Th. mm. 1 / Possible fitting 		$13.70 (51.8% off) 4
14 171847
ラバーブーツ
ARRIVING SOON 		$128.35 (26.3% off) 4
15 179554
コンペンセータリング
COMPENSATOR RING 		$5.92 (11.4% off) 2
16 212948
サイレントブロック 		$160.44 (28.1% off) 4
17 241298
ねじロッド 		$90.13 8
18 12574521
ナイロックナット 		$0.92 (54% off) 8
19 126648
WASHER D.10.5-21 X 2 		$1.91 8
20 13582271
インサート 		$7.63 (24.8% off) 8
21 13582310
ネジ切りインサート 		$12.72 8
22 203633
アッパーボールジョイント
Valid for upper lever 200945 ref. 1 		$251.24 2
23 203632
ロアボールジョイント
Valid for lower lever 200939 and / 200940 ref. 12 		$314.05 2
