Ferrari 360 Challenge (2000) - ポンプとオイルサンプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
178413 オイルサンプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
173623 揺れ止めオイルパネル $24.05 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
13516524 スタッドボルト $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
11307021 スクリュー $5.96 注文するには
写真 部品番号 説明 価格(各) ストック
11190574 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
132876 代替ナット $32.17 注文するには
写真 部品番号 説明 価格(各) ストック
223577 THREADED INSERT M22 X 1.5 X 9MM $5.66 注文するには
写真 部品番号 説明 価格(各) ストック
307477 ネジプラグ $3.84 注文するには
写真 部品番号 説明 価格(各) ストック
10261860 COPPER WASHER FOR OIL DRAIN PLUG D.20 - 30 X 1.5 $0.45 注文するには
写真 部品番号 説明 価格(各) ストック
14306424 スクリュー $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
986899 ウォッシャー $6.26 注文するには
写真 部品番号 説明 価格(各) ストック
132462 ドライブギア $43.31 注文するには
写真 部品番号 説明 価格(各) ストック
185577 チェーンテンショナー $320.90 注文するには
写真 部品番号 説明 価格(各) ストック
169594 スタッド $102.68 注文するには
写真 部品番号 説明 価格(各) ストック
179938 ストッププレート $176.49 注文するには
写真 部品番号 説明 価格(各) ストック
12646604 ウォッシャー $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
10902224 スクリュー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
171960 ウォッシャー $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
11065474 サークリップ $0.13 注文するには
写真 部品番号 説明 価格(各) ストック
145326 ブッシング $2.97 注文するには
写真 部品番号 説明 価格(各) ストック
133089 オイルポンプコントロールチェーン $40.10 注文するには
写真 部品番号 説明 価格(各) ストック
185129 リカバリーポンプボディ スタッドボルト付 $946.70 注文するには
写真 部品番号 説明 価格(各) ストック
185130 スタッドボルト付きデリバリーポンプボディ $560.75 注文するには
写真 部品番号 説明 価格(各) ストック
133939 O.R.ガスケット $0.96 注文するには
写真 部品番号 説明 価格(各) ストック
986899 ウォッシャー $6.26 注文するには
写真 部品番号 説明 価格(各) ストック
14306424 スクリュー $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
13540824 スタッドボルト $0.24 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
133842 スタッド $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
133843 スタッド $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
132458 ドライビングギア $176.49 注文するには
写真 部品番号 説明 価格(各) ストック
132460 ドライブギア $545.55 注文するには
写真 部品番号 説明 価格(各) ストック
109309 ジョイント $15.71 注文するには
写真 部品番号 説明 価格(各) ストック
132436 リカバリーポンプカバー $126.75 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
134041 ナット $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
121306 ボール $3.19 注文するには
写真 部品番号 説明 価格(各) ストック
109980 ボール用スプリング $16.42 注文するには
写真 部品番号 説明 価格(各) ストック
196077 スペーサー $15.48 注文するには
写真 部品番号 説明 価格(各) ストック
11057876 シーガーリング $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
102704 アライメントダボ $2.92 注文するには
写真 部品番号 説明 価格(各) ストック
102725 センタリングダボ $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
231629 座金付き六角穴付きボルト M8 x 30 $0.63 注文するには
写真 部品番号 説明 価格(各) ストック
13540824 スタッドボルト $0.24 注文するには
写真 部品番号 説明 価格(各) ストック
181862 ドライブギア $449.27 注文するには
写真 部品番号 説明 価格(各) ストック
132454 ドライビングギア $609.73 注文するには
写真 部品番号 説明 価格(各) ストック
13541024 スタッドボルト $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
10205820 フェザー・キー $1.30 注文するには
写真 部品番号 説明 価格(各) ストック
132434 フロントカバー $88.24 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
134041 ナット $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
176222 回収サクションパイプ $181.85 注文するには
写真 部品番号 説明 価格(各) ストック
122429 オイルピックアップフィルター $11.59 注文するには
写真 部品番号 説明 価格(各) ストック
103944 シーリングリング $120.33 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
136039 固定式テンション $67.38 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
133938 Oリング $0.57 注文するには
写真 部品番号 説明 価格(各) ストック
11000824 スタッド タイ4 米国用 $6.03 注文するには
写真 部品番号 説明 価格(各) ストック
191973 コンプリートマルチユニオン $577.64 注文するには
写真 部品番号 説明 価格(各) ストック
137192 Oリング $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
11199274 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
129324 レジスター $290.61 注文するには
写真 部品番号 説明 価格(各) ストック
177908 アウタースプリング $10.10 注文するには
写真 部品番号 説明 価格(各) ストック
10263360 ガスケット $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
177423 油圧バルブキャップ $81.82 注文するには
写真 部品番号 説明 価格(各) ストック
177909 インナースプリング $14.10 注文するには
写真 部品番号 説明 価格(各) ストック
179222 スクリュー $2.14 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 注文するには
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
177130 ギアボックスオイル吸引ファン $240.67 注文するには
写真 部品番号 説明 価格(各) ストック
11500224 スタッドボルト $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
177549 Oリング $18.46 注文するには
写真 部品番号 説明 価格(各) ストック
177550 Oリング $30.36 注文するには
写真 部品番号 説明 価格(各) ストック
104628 ギアボックスサーミスタ $101.07 注文するには
写真 部品番号 説明 価格(各) ストック
104535 O.R.ガスケット $1.54 注文するには
すべて見る

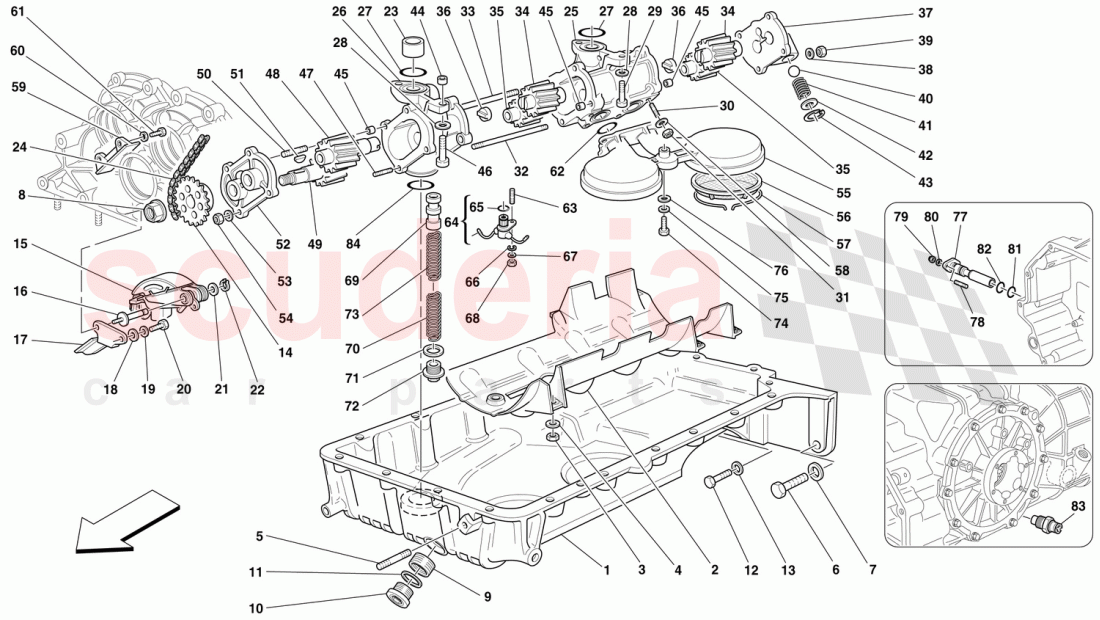

PUMPS AND OIL SUMP of Ferrari Ferrari 360 Challenge (2000) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 185129
リカバリーポンプボディ スタッドボルト付
STUD BOLTS 		$946.70 1
- 185130
スタッドボルト付きデリバリーポンプボディ
STUD BOLTS 		$560.75 1
- 181819
コンプリートオイルサンプ 		$4,891.93 1
1 178413
オイルサンプ
Not as spare part / With the complete oil sump 		- 1 Enquire
2 173623
揺れ止めオイルパネル
PANEL 		$24.05 1
3 14040711
ナット M8 フランジ付 		$0.41 6
4 84653800
ウォッシャー 		$5.46 6
5 13516524
スタッドボルト 		$1.36 2
6 11307021
スクリュー 		$5.96 2
7 11190574
ウォッシャー 		$0.06 2
8 132876
代替ナット 		$32.17 1
9 223577
THREADED INSERT M22 X 1.5 X 9MM 		$5.66 1
10 307477
ネジプラグ 		$3.84 1
11 10261860
COPPER WASHER FOR OIL DRAIN PLUG D.20 - 30 X 1.5 		$0.45 (55% off) 1
12 14306424
スクリュー 		$0.21 (48.8% off) 2
13 986899
ウォッシャー 		$6.26 2
14 132462
ドライブギア 		$43.31 (54.7% off) 1
15 185577
チェーンテンショナー 		$320.90 (26% off) 1
16 169594
スタッド 		$102.68 (23.9% off) 1
17 179938
ストッププレート 		$176.49 1
18 12646604
ウォッシャー 		$0.26 (13.3% off) 1
19 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 1
20 10902224
スクリュー 		$0.06 (86.7% off) 1
21 171960
ウォッシャー 		$0.73 1
22 11065474
サークリップ 		$0.13 (86.3% off) 1
23 145326
ブッシング 		$2.97 1
24 133089
オイルポンプコントロールチェーン 		$40.10 (42.7% off) 1
25 185129
リカバリーポンプボディ スタッドボルト付
Not as spare part / With the assembly 185129 		$946.70 1
26 185130
スタッドボルト付きデリバリーポンプボディ
Not as spare part / With the assembly 185130 		$560.75 1
27 133939
O.R.ガスケット 		$0.96 (54.3% off) 2
28 986899
ウォッシャー 		$6.26 4
29 14306424
スクリュー 		$0.21 (48.8% off) 3
30 13540824
スタッドボルト 		$0.24 4
31 14059290
フランジ付きナット M6 		$1.41 4
32 133842
スタッド 		$1.43 2
33 133843
スタッド 		$1.43 2
34 132458
ドライビングギア 		$176.49 2
35 132460
ドライブギア 		$545.55 2
36 109309
ジョイント 		$15.71 (81.1% off) 2
37 132436
リカバリーポンプカバー 		$126.75 1
38 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 4
39 134041
ナット 		$0.89 4
40 121306
ボール 		$3.19 1
41 109980
ボール用スプリング 		$16.42 1
42 196077
スペーサー 		$15.48 1
43 11057876
シーガーリング 		$0.06 (88% off) 1
44 102704
アライメントダボ 		$2.92 1
45 102725
センタリングダボ 		$1.07 (52.4% off) 5
46 231629
座金付き六角穴付きボルト M8 x 30 		$0.63 (33.7% off) 1
47 13540824
スタッドボルト 		$0.24 2
48 181862
ドライブギア 		$449.27 (39.9% off) 1
49 132454
ドライビングギア 		$609.73 1
50 13541024
スタッドボルト 		$0.32 (46.7% off) 2
51 10205820
フェザー・キー 		$1.30 (71.7% off) 1
52 132434
フロントカバー 		$88.24 1
53 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 4
54 134041
ナット 		$0.89 4
55 176222
回収サクションパイプ 		$181.85 1
56 122429
オイルピックアップフィルター 		$11.59 (18.4% off) 2
57 103944
シーリングリング 		$120.33 2
58 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 4
59 136039
固定式テンション 		$67.38 (37.7% off) 1
60 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 2
61 10902424
スクリュー 		$0.15 (78.6% off) 2
62 133938
Oリング 		$0.57 (52.5% off) 2
63 11000824
スタッド タイ4 米国用 		$6.03 4
64 191973
コンプリートマルチユニオン 		$577.64 4
65 137192
Oリング 		$0.36 (28% off) 4
66 11199274
ウォッシャー 		$0.02 4
67 62769800
ウォッシャー 		$0.23 (23.3% off) 4
68 15896470
ナット 		$0.05 (95.7% off) 4
69 129324
レジスター 		$290.61 1
70 177908
アウタースプリング 		$10.10 1
71 10263360
ガスケット 		$0.21 (81.7% off) 1
72 177423
油圧バルブキャップ 		$81.82 (27.8% off) 1
73 177909
インナースプリング 		$14.10 1
74 179222
スクリュー 		$2.14 1
75 127494
ウォッシャー 		$0.08 (88.2% off) 1
76 13577724
ウォッシャー 		$2.01 1
77 177130
ギアボックスオイル吸引ファン 		$240.67 (15.8% off) 1
78 11500224
スタッドボルト 		$0.41 2
79 14059290
フランジ付きナット M6 		$1.41 2
80 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 2
81 177549
Oリング 		$18.46 1
82 177550
Oリング 		$30.36 1
83 104628
ギアボックスサーミスタ 		$101.07 (27.6% off) 1
84 104535
O.R.ガスケット 		$1.54 (37.1% off) 2
