F1クラッチ油圧コントロール

Ferrari 360 Challenge (2000)

自分の役割を見つける

Ferrari 360 Challenge (2000) - F1クラッチ油圧コントロール

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
181160 油圧アクチュエーター一式 $12,090.63 注文するには
写真 部品番号 説明 価格(各) ストック
11501024 スタッドボルト $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
11500724 スタッドボルト $1.26 注文するには
写真 部品番号 説明 価格(各) ストック
103038 ダボ $1.26 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
179340 パイプ（EV1） ASSまで有効NR.69346 スペアパーツとしてではなく、232407-と交換。 $1,251.57 注文するには
写真 部品番号 説明 価格(各) ストック
179342 パイプ(EV2)有効期間: NR.NR.69346 スペアパーツとしてではなく、 232408-と交換 $1,428.08 注文するには
写真 部品番号 説明 価格(各) ストック
179343 パイプ (EV3)は ASS.NR.69346はスペアパーツとし てではなく、232409-に置き換わる。 $1,235.52 注文するには
写真 部品番号 説明 価格(各) ストック
179344 パイプ (EV4)は ASS.NR.69346はスペアパーツとし てではなく、232410に置き換わる。 $1,492.26 注文するには
写真 部品番号 説明 価格(各) ストック
179345 パイプ(EV5)はASS.NR.69346--スペアパーツではありません-- 232411で置き換え $1,203.43 注文するには
写真 部品番号 説明 価格(各) ストック
179348 ポンプからブロックへのパイプ $738.10 注文するには
写真 部品番号 説明 価格(各) ストック
171454 パイプユニオン $48.98 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
179346 保護シース $433.23 注文するには
写真 部品番号 説明 価格(各) ストック
171454 パイプユニオン $48.98 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
175667 ブロック $40.11 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
171755 ウォッシャー $0.42 注文するには
写真 部品番号 説明 価格(各) ストック
70001184 メスコネクターはスペアパーツではありません。 $529.50 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
171630 F1に有効なユニオン $57.75 注文するには
写真 部品番号 説明 価格(各) ストック
152954 ブリードニップル ネジ $6.37 注文するには
写真 部品番号 説明 価格(各) ストック
152955 保護キャップ $5.67 注文するには
写真 部品番号 説明 価格(各) ストック
242682 アッパーアクチュエーターマウントブラケット $18.67 注文するには
写真 部品番号 説明 価格(各) ストック
13516424 スタッドボルト $29.71 注文するには
写真 部品番号 説明 価格(各) ストック
174260 ロアアクチュエーターサポートブラケット $10.71 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
16043124 スクリュー M8 X 14 $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
180807 パイプサポートブラケット $13.10 注文するには
写真 部品番号 説明 価格(各) ストック
178724 シールドサポートブラケット $7.68 注文するには
写真 部品番号 説明 価格(各) ストック
177384 アクチュエーター保護シールド $385.09 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
180782 パイプサポートブラケット $3.32 注文するには
写真 部品番号 説明 価格(各) ストック
176142 ブロックサポートブラケット $5.48 注文するには
写真 部品番号 説明 価格(各) ストック
124034 シース付きブラケット $2.50 注文するには
写真 部品番号 説明 価格(各) ストック
13540724 スタッドボルト $0.47 注文するには
写真 部品番号 説明 価格(各) ストック
181325 ギアボックス選択センサー $1,556.44 注文するには
写真 部品番号 説明 価格(各) ストック
181325 ギアボックス選択センサー $1,556.44 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
127493 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
10902224 スクリュー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
180744 センサー保護シールド $353.00 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
127493 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
180745 シールド取付ブラケット $54.54 注文するには
写真 部品番号 説明 価格(各) ストック
164565 固定クリップ $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
181344 ブラケット $2.74 注文するには
写真 部品番号 説明 価格(各) ストック
319201 フューエルフィラーパイプアッセンブリー $722.05 注文するには
写真 部品番号 説明 価格(各) ストック
14496324 ウォッシャー $3.03 注文するには
写真 部品番号 説明 価格(各) ストック
65891200 ケージ付ナット $1.90 注文するには
すべて見る

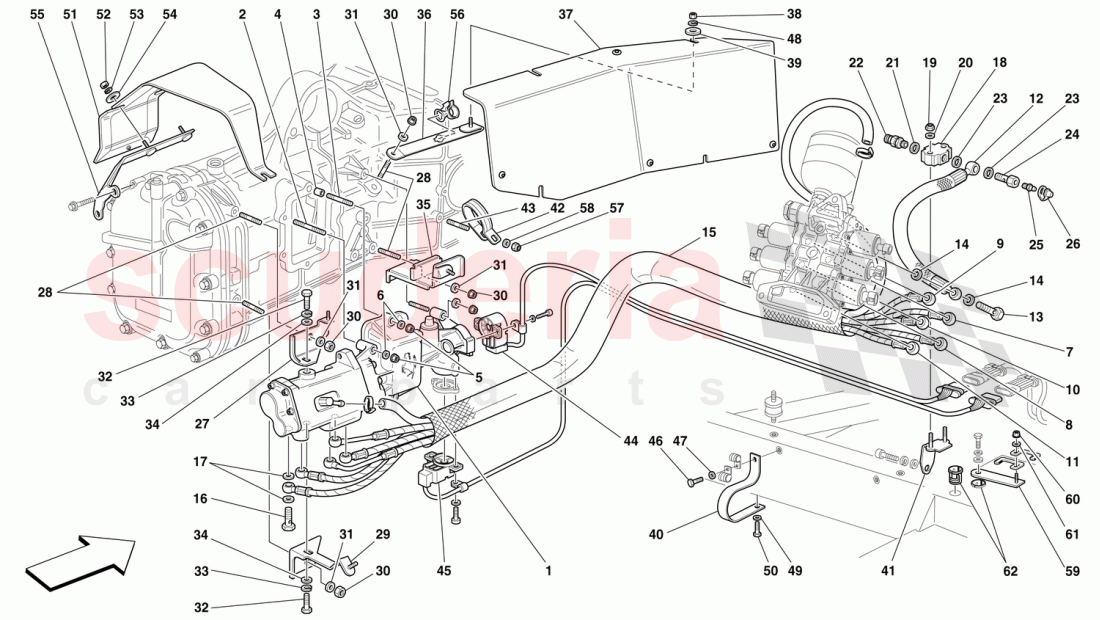

F1 CLUTCH HYDRAULIC CONTROL of Ferrari Ferrari 360 Challenge (2000) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 181161
F1ギアボックス システムコンポーネンツキット
COMPONENTS KIT 		$17,453.20 1
1 181160
油圧アクチュエーター一式 		$12,090.63 1
2 11501024
スタッドボルト 		$1.07 (81.1% off) 4
3 11500724
スタッドボルト 		$1.26 2
4 103038
ダボ 		$1.26 2
5 14059290
フランジ付きナット M6 		$1.41 6
6 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 6
7 179340
パイプ（EV1） ASSまで有効NR.69346 スペアパーツとしてではなく、232407-と交換。 		$1,251.57 1
8 179342
パイプ(EV2)有効期間: NR.NR.69346 スペアパーツとしてではなく、 232408-と交換 		$1,428.08 (28.8% off) 1
9 179343
パイプ (EV3)は ASS.NR.69346はスペアパーツとし てではなく、232409-に置き換わる。 		$1,235.52 1
10 179344
パイプ (EV4)は ASS.NR.69346はスペアパーツとし てではなく、232410に置き換わる。 		$1,492.26 1
11 179345
パイプ(EV5)はASS.NR.69346--スペアパーツではありません-- 232411で置き換え 		$1,203.43 1
12 179348
ポンプからブロックへのパイプ 		$738.10 1
13 171454
パイプユニオン 		$48.98 6
14 10261060
ガスケット銅 12 - 16 x 1.5 		$0.16 (67.3% off) 12
15 179346
保護シース 		$433.23 1
16 171454
パイプユニオン 		$48.98 5
17 10261060
ガスケット銅 12 - 16 x 1.5 		$0.16 (67.3% off) 10
18 175667
ブロック 		$40.11 1
19 14059290
フランジ付きナット M6 		$1.41 2
20 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 2
21 171755
ウォッシャー 		$0.42 1
22 70001184
メスコネクターはスペアパーツではありません。 		$529.50 1
23 10261060
ガスケット銅 12 - 16 x 1.5 		$0.16 (67.3% off) 2
24 171630
F1に有効なユニオン 		$57.75 1
25 152954
ブリードニップル ネジ 		$6.37 1
26 152955
保護キャップ 		$5.67 (24.4% off) 1
27 242682
アッパーアクチュエーターマウントブラケット
BRACKET 		$18.67 1
28 13516424
スタッドボルト 		$29.71 5
29 174260
ロアアクチュエーターサポートブラケット
BRACKET 		$10.71 1
30 14040711
ナット M8 フランジ付 		$0.41 5
31 127496
ウォッシャー 		$0.06 (80% off) 5
32 16043124
スクリュー M8 X 14 		$0.16 2
33 127496
ウォッシャー 		$0.06 (80% off) 2
34 84653800
ウォッシャー 		$5.46 2
35 180807
パイプサポートブラケット 		$13.10 1
36 178724
シールドサポートブラケット 		$7.68 1
37 177384
アクチュエーター保護シールド
PROTECTION 		$385.09 1
38 15896470
ナット 		$0.05 (95.7% off) 4
39 12637824
ウォッシャー 		$0.06 (88% off) 4
40 180782
パイプサポートブラケット 		$3.32 2
41 176142
ブロックサポートブラケット 		$5.48 1
42 124034
シース付きブラケット 		$2.50 1
43 13540724
スタッドボルト 		$0.47 1
44 181325
ギアボックス選択センサー 		$1,556.44 1
45 181325
ギアボックス選択センサー 		$1,556.44 1
46 10902424
スクリュー 		$0.15 (78.6% off) 2
47 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 2
48 127493
ウォッシャー 		$0.06 (80% off) 4
49 13577724
ウォッシャー 		$2.01 2
50 10902224
スクリュー 		$0.06 (86.7% off) 2
51 180744
センサー保護シールド 		$353.00 1
52 15896470
ナット 		$0.05 (95.7% off) 2
53 127493
ウォッシャー 		$0.06 (80% off) 2
54 12643724
ウォッシャー 		$0.06 (88% off) 2
55 180745
シールド取付ブラケット 		$54.54 1
56 164565
固定クリップ 		$0.21 (61.8% off) 2
57 14059290
フランジ付きナット M6 		$1.41 1
58 12643724
ウォッシャー 		$0.06 (88% off) 1
59 181344
ブラケット 		$2.74 1
60 319201
フューエルフィラーパイプアッセンブリー 		$722.05 1
61 14496324
ウォッシャー 		$3.03 1
62 65891200
ケージ付ナット 		$1.90 4
63 248088
再循環パイプキット 		$272.77 1
