DOORS - OPENING MECHANISM AND HINGES of Ferrari Ferrari 430 Coupe

すべて見る

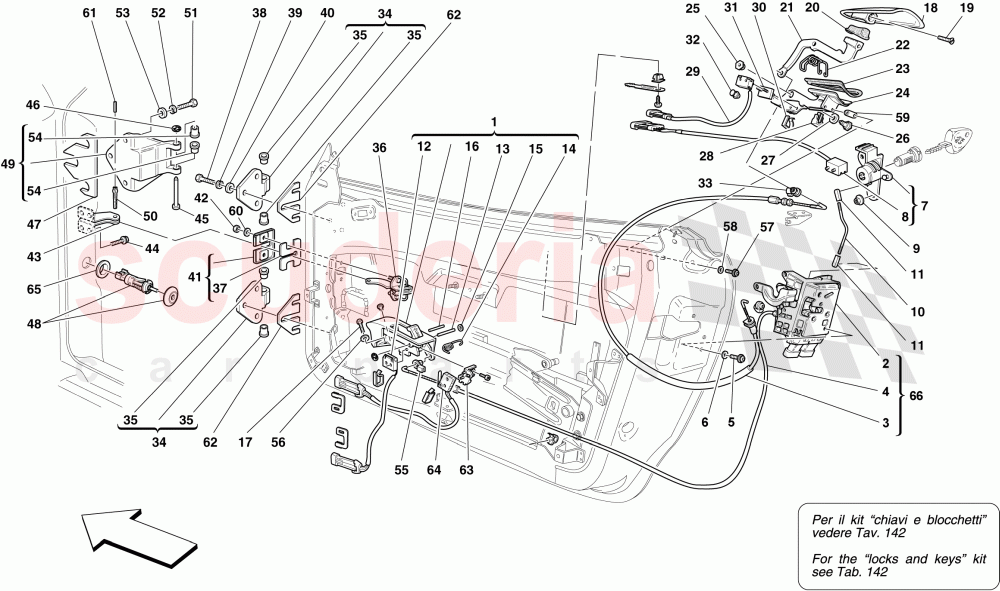

Ferrari 430 Coupe - ドア-開閉機構とヒンジ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	68884600	左側内側ドアリリースハンドル	$917.99	注文するには
	68884500	右側内側ドアリリースハンドル	$942.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	80355300	左側ドアロック	お問い合わせ	注文するには
	68993200	左側ドアロック（ケーブル付き	$362.35	在庫あり
	80355200	右側ドアロック	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	68602600	エクステリアドアリリースケーブル	$34.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	68883400	ドア内部開口部ケーブル	$49.95	注文するには
	65069300	ドア内部開口部ケーブル	$26.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	62940900	六角ボルト M6 x 15	$1.65	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	13550277	ウォッシャー	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65839500	左側ドアロックブロック	$346.39	注文するには
	65839500	左側ドアロックブロック	$346.39	注文するには
	65839400	右側ドアロックブロック	$346.39	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	63859200	マイクロスイッチ	$308.00	注文するには
	63859200	マイクロスイッチ	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	$0.42	注文するには
	13046011	ナット	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	65836500	セーフティタイロッド	$114.13	注文するには
	65836500	セーフティタイロッド	$114.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	62794000	ジョイント	$1.41	注文するには
	62794000	ジョイント	$1.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	171120	ミルコスイッチ	$172.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	63723400	ピン	$5.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	63724700	左側スプリング	$5.78	注文するには
	63724600	右側スプリング	$5.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	11087476	スナップリング	$6.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65582700	スプリングピン	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	13273977	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	63576110	左側外側ドアハンドル	$235.52	注文するには
	63576010	右側外部ドアハンドル	$235.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	13309277	スクリュー	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	64861200	左側内側ガスケット	$21.50	注文するには
	64861100	右側内側ガスケット	$21.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860600	アーム	$125.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860700	ハンドルスプリング	$28.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	64861000	左サイドハンドルガスケット	$189.13	注文するには
	64860900	右サイドハンドルガスケット	$189.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860510	左サイドハンドルシート	$105.07	注文するには
	64860410	右サイドハンドルシート	$105.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65398700	ブッシング	$57.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860800	ピン	$88.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	65520700	ウォッシャー	$13.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	65398600	ガイド	$23.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	178187	マイクロスイッチ	$85.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	63179900	ファスナークリップ	$4.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	65806300	プレート	$46.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	63853400	ゴムブッシュ	$5.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	14578283	タイロッド保持クリップ	$0.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	64803300	可動ヒンジ	$271.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	62825300	ブッシング	$37.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65195200	タイロッド	$344.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	63892300	ドアガスケット	$5.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043436	スクリュー	$0.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13550405	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	63895300	左サイドコラム	$32.60	注文するには
	63895200	右側コラム	$32.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67111800	ブラケット	$289.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	230083	スクリュー	$1.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	64803400	ピン	$76.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11087974	スナップリング	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65713400	シム	$1.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	179697	ピラースイッチ	$37.88	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	64803200	固定ヒンジ	$164.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66842800	ピン	$4.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16043534	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13550405	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	62825300	ブッシング	$37.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	810790	ファスナークリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	82242400	ウォッシャー	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	65547500	シム	$1.74	注文するには

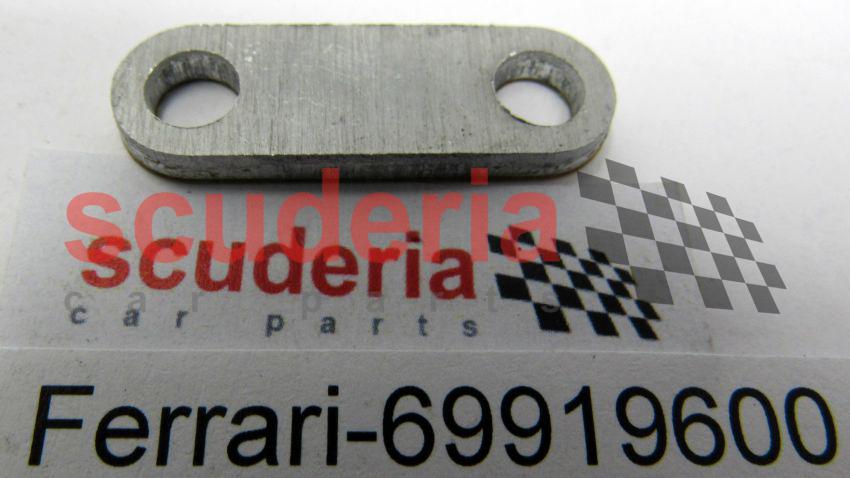

	69919600	シム	$1.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13577724	ウォッシャー	$2.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	14163874	スプリングピン	$0.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	65998600	シム	$7.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	67903900	左サイドマイクロスイッチブラケット	$14.04	注文するには
	67904000	右側マイクロスイッチブラケット	$13.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	212584	ドアロックマイクロスイッチ	$126.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	68917600	スイッチ固定プレート	$30.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	68993200	左側ドアロック（ケーブル付き	$362.35	在庫あり
	69998100	左側ドアロック、ケーブル一式、外部ロックなし	$362.13	在庫あり
	68993100	RHドアロック（ケーブル付	$362.35	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	68884600	左側内側ドアリリースハンドル	68884600 左側内側ドアリリースハンドル	$917.99	1
1	68884500	右側内側ドアリリースハンドル	68884500 右側内側ドアリリースハンドル	$942.15	1
2	80355300	左側ドアロック	80355300 左側ドアロック Without knob; Replaced by lock compl. with cables ref. 66; Applicable for GD; Applicable from Ass. No. 74919 up to Ass. No. 74918; No longer supplied	-	1	Enquire
2	68993200	左側ドアロック（ケーブル付き IN STOCK	68993200 左側ドアロック（ケーブル付き Replaced by lock compl. with cables ref. 66; Applicable for GD; Applicable up to Ass. No. 74918; No longer supplied IN STOCK	$362.35 MSRP: ~~446.46~~ (18.8% off)	1
2	80355200	右側ドアロック	80355200 右側ドアロック Without knob; Replaced by lock compl. with cables ref. 66; Not for GD; Applicable from Ass. No. 74919; No longer supplied	-	1	Enquire
2	68993100	RHドアロック（ケーブル付	68993100 RHドアロック（ケーブル付 Replaced by lock compl. with cables ref. 66; Not for GD; Applicable up to Ass. No. 74918; No longer supplied	$362.35 MSRP: ~~446.46~~ (18.8% off)	1
3	68602600	エクステリアドアリリースケーブル IN STOCK	68602600 エクステリアドアリリースケーブル Replaced by lock compl. with cables ref. 66; No longer supplied IN STOCK	$34.15 MSRP: ~~39.65~~ (13.9% off)	1
4	68883400	ドア内部開口部ケーブル	68883400 ドア内部開口部ケーブル Replaced by lock compl. with cables ref. 66; No longer supplied	$49.95	2
4	65069300	ドア内部開口部ケーブル	65069300 ドア内部開口部ケーブル No longer supplied; Replaced by 68883400	$26.70 MSRP: ~~71.95~~ (62.9% off)	2
5	62940900	六角ボルト M6 x 15 ARRIVING SOON	62940900 六角ボルト M6 x 15 ARRIVING SOON	$1.65 MSRP: ~~1.75~~ (5.7% off)	6
6	13550277	ウォッシャー IN STOCK	13550277 ウォッシャー IN STOCK	$0.40	6
7	65839500	左側ドアロックブロック	65839500 左側ドアロックブロック Not for GD	$346.39	1
7	65839500	左側ドアロックブロック	65839500 左側ドアロックブロック Applicable for GD; Applicable up to Ass. No. 74896	$346.39	1
7	65839400	右側ドアロックブロック	65839400 右側ドアロックブロック Applicable for GD	$346.39	1
7	65839400	右側ドアロックブロック	65839400 右側ドアロックブロック Not for GD; Applicable up to Ass. No. 74896	$346.39	1
8	63859200	マイクロスイッチ	63859200 マイクロスイッチ Applicable for GD	$308.00 MSRP: ~~349.80~~ (11.9% off)	1
8	63859200	マイクロスイッチ	63859200 マイクロスイッチ Not for GD; Applicable up to Ass. No. 74896	$308.00 MSRP: ~~349.80~~ (11.9% off)	1
9	13046011	ナット	13046011 ナット Applicable from Ass. No. 74897	$0.42	2
9	13046011	ナット	13046011 ナット Applicable up to Ass. No. 74896	$0.42	4
10	65836500	セーフティタイロッド	65836500 セーフティタイロッド Applicable from Ass. No. 74897	$114.13	1
10	65836500	セーフティタイロッド	65836500 セーフティタイロッド Applicable up to Ass. No. 74896	$114.13	2
11	62794000	ジョイント	62794000 ジョイント Applicable from Ass. No. 74897	$1.41 MSRP: ~~1.97~~ (28.4% off)	2
11	62794000	ジョイント	62794000 ジョイント Applicable up to Ass. No. 74896	$1.41 MSRP: ~~1.97~~ (28.4% off)	4
12	171120	ミルコスイッチ	171120 ミルコスイッチ	$172.11	2
13	63723400	ピン	63723400 ピン	$5.05	2
14	63724700	左側スプリング	63724700 左側スプリング	$5.78	1
14	63724600	右側スプリング	63724600 右側スプリング	$5.78	1
15	11087476	スナップリング IN STOCK	11087476 スナップリング IN STOCK	$6.59	2
16	65582700	スプリングピン	65582700 スプリングピン	$0.35	2
17	13273977	スクリュー IN STOCK	13273977 スクリュー IN STOCK	$0.31	2
18	63576110	左側外側ドアハンドル	63576110 左側外側ドアハンドル	$235.52	1
18	63576010	右側外部ドアハンドル	63576010 右側外部ドアハンドル	$235.52 MSRP: ~~269.94~~ (12.8% off)	1
19	13309277	スクリュー IN STOCK	13309277 スクリュー IN STOCK	$0.40	2
20	64861200	左側内側ガスケット	64861200 左側内側ガスケット	$21.50	1
20	64861100	右側内側ガスケット	64861100 右側内側ガスケット	$21.50	1
21	64860600	アーム	64860600 アーム	$125.00 MSRP: ~~147.90~~ (15.5% off)	2
22	64860700	ハンドルスプリング	64860700 ハンドルスプリング	$28.97 MSRP: ~~50.35~~ (42.5% off)	2
23	64861000	左サイドハンドルガスケット	64861000 左サイドハンドルガスケット	$189.13	1
23	64860900	右サイドハンドルガスケット	64860900 右サイドハンドルガスケット	$189.13	1
24	64860510	左サイドハンドルシート	64860510 左サイドハンドルシート	$105.07	1
24	64860410	右サイドハンドルシート IN STOCK	64860410 右サイドハンドルシート IN STOCK	$105.07	1
25	65398700	ブッシング	65398700 ブッシング	$57.96 MSRP: ~~95.05~~ (39% off)	2
26	64860800	ピン	64860800 ピン	$88.89 MSRP: ~~132.81~~ (33.1% off)	2
27	65520700	ウォッシャー	65520700 ウォッシャー	$13.18 MSRP: ~~25.69~~ (48.7% off)	4
28	65398600	ガイド	65398600 ガイド	$23.54	2
29	178187	マイクロスイッチ	178187 マイクロスイッチ	$85.14 MSRP: ~~103.40~~ (17.7% off)	2
30	63179900	ファスナークリップ	63179900 ファスナークリップ	$4.50 MSRP: ~~5.49~~ (18% off)	2
31	65806300	プレート	65806300 プレート	$46.72	2
32	63853400	ゴムブッシュ	63853400 ゴムブッシュ	$5.05	2
33	14578283	タイロッド保持クリップ	14578283 タイロッド保持クリップ	$0.13 MSRP: ~~0.75~~ (82.7% off)	2
34	64803300	可動ヒンジ	64803300 可動ヒンジ	$271.76	4
35	62825300	ブッシング IN STOCK	62825300 ブッシング IN STOCK	$37.77 MSRP: ~~48.70~~ (22.4% off)	8
36	65195200	タイロッド	65195200 タイロッド	$344.23	2
37	63892300	ドアガスケット	63892300 ドアガスケット	$5.05	2
38	16043436	スクリュー IN STOCK	16043436 スクリュー IN STOCK	$0.51	12
39	84653800	ウォッシャー IN STOCK	84653800 ウォッシャー IN STOCK	$5.98	12
40	13550405	ウォッシャー IN STOCK	13550405 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.20~~ (65% off)	12
41	63895300	左サイドコラム	63895300 左サイドコラム	$32.60 MSRP: ~~44.40~~ (26.6% off)	1
41	63895200	右側コラム	63895200 右側コラム	$32.60 MSRP: ~~44.39~~ (26.6% off)	1
42	14059290	ナット IN STOCK	14059290 ナット IN STOCK	$1.54	4
43	67111800	ブラケット	67111800 ブラケット	$289.88 MSRP: ~~384.79~~ (24.7% off)	2
44	230083	スクリュー IN STOCK	230083 スクリュー IN STOCK	$1.46	8
45	64803400	ピン IN STOCK	64803400 ピン IN STOCK	$76.08	4
46	11087974	スナップリング IN STOCK	11087974 スナップリング IN STOCK	$0.20 MSRP: ~~0.49~~ (59.2% off)	4
47	65713400	シム	65713400 シム	$1.19	4
48	179697	ピラースイッチ ARRIVING SOON	179697 ピラースイッチ ARRIVING SOON	$37.88 MSRP: ~~45.86~~ (17.4% off)	2
49	64803200	固定ヒンジ IN STOCK	64803200 固定ヒンジ IN STOCK	$164.86	4
50	66842800	ピン IN STOCK	66842800 ピン IN STOCK	$4.15 MSRP: ~~4.95~~ (16.2% off)	2
51	16043534	スクリュー	16043534 スクリュー	$0.38	12
52	84653800	ウォッシャー IN STOCK	84653800 ウォッシャー IN STOCK	$5.98	12
53	13550405	ウォッシャー IN STOCK	13550405 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.20~~ (65% off)	12
54	62825300	ブッシング IN STOCK	62825300 ブッシング IN STOCK	$37.77 MSRP: ~~48.70~~ (22.4% off)	8
55	810790	ファスナークリップ	810790 ファスナークリップ Applicable up to Ass. No. 58208	-	2	Enquire
56	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	2
57	85833700	スクリュー	85833700 スクリュー	$0.38 MSRP: ~~1.25~~ (69.6% off)	2
58	82242400	ウォッシャー	82242400 ウォッシャー	$0.09	2
59	65547500	シム	65547500 シム Applicable until depletion	$1.74	6
59	69919600	シム IN STOCK	69919600 シム Applicable after depletion of 65547500 IN STOCK	$1.24	2
60	13577724	ウォッシャー	13577724 ウォッシャー	$2.27	4
61	14163874	スプリングピン	14163874 スプリングピン	$0.99	2
62	65998600	シム	65998600 シム	$7.08	4
63	67903900	左サイドマイクロスイッチブラケット	67903900 左サイドマイクロスイッチブラケット	$14.04	1
63	67904000	右側マイクロスイッチブラケット	67904000 右側マイクロスイッチブラケット	$13.74	1
64	212584	ドアロックマイクロスイッチ	212584 ドアロックマイクロスイッチ	$126.81	2
65	68917600	スイッチ固定プレート	68917600 スイッチ固定プレート	$30.78 MSRP: ~~36.78~~ (16.3% off)	2
66	68993200	左側ドアロック（ケーブル付き IN STOCK	68993200 左側ドアロック（ケーブル付き Version with knob IN STOCK	$362.35 MSRP: ~~446.46~~ (18.8% off)	1
66	69998100	左側ドアロック、ケーブル一式、外部ロックなし IN STOCK	69998100 左側ドアロック、ケーブル一式、外部ロックなし Version without knob IN STOCK	$362.13 MSRP: ~~444.40~~ (18.5% off)	1
66	68993100	RHドアロック（ケーブル付	68993100 RHドアロック（ケーブル付 Version with knob	$362.35 MSRP: ~~446.46~~ (18.8% off)	1
66	69998000	右側ドアロック、ケーブル一式、外部ロックなし	69998000 右側ドアロック、ケーブル一式、外部ロックなし Version without knob	$362.13 MSRP: ~~444.40~~ (18.5% off)	1
