GEARBOX - COVERS of Ferrari Ferrari 430 Scuderia Spider 16M

すべて見る

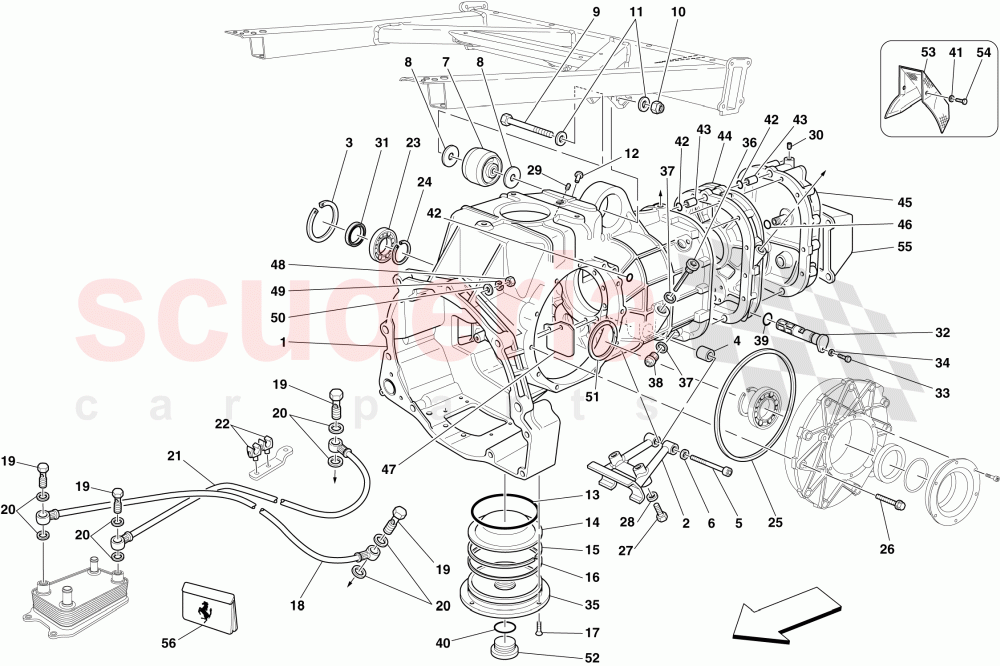

Ferrari 430 Scuderia Spider 16M - ギアボックス-カバー

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	247320	コンプリートギアボックス	£31,653.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	215599	リテンションブラケットアブソーバー	£96.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	185723	シーガーリング	£2.93	在庫あり

写真	部品番号	説明	価格(各)	ストック
	213174	ブッシング	£46.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	14314774	スクリュー	£4.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	13507734	ウォッシャー	£0.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	237531	ギヤボックスマウントブッシュ	£69.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	188141	リテーナーワッシャー	£30.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	11117134	スクリュー	£12.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	106004	ナット	£0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496824	ウォッシャー	£0.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	197797	オイルブリーザー	£19.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	190183	Oリング D.69.85 - 8 x 100	£10.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	122429	オイルピックアップフィルター	£7.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185723	シーガーリング	£2.93	在庫あり

写真	部品番号	説明	価格(各)	ストック
	207541	Oリング	£10.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	62797600	六角ボルト皿 M6 x 20	£0.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	198163	オイルデリバリパイプ	£74.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	184727	Banjo bolt For Union M16 x 1.5	£3.72	在庫あり

写真	部品番号	説明	価格(各)	ストック
	872137	ガスケット径16,7-26×1,5	£18.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	198166	オイルリターンパイプ	£77.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	232554	チューブ固定ブラケット	£6.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	184995	ベアリング	£107.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	184994	スナップリング	£5.00	在庫あり

写真	部品番号	説明	価格(各)	ストック
	206350	シム	£29.05	注文するには
	206351	シム	£29.05	注文するには
	205881	シム	£29.05	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	16287524	スクリュー	£0.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15231524	スクリュー	£0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601474	ウォッシャー	£0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282755	ネジプラグ	£1.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326101	ネジプラグ	£0.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	184006	右側オイルシールリング	£34.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	182100	ギヤボックスオイルフィルター	£87.45	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10977624	スクリュー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11199277	ウォッシャー	£0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	198596	オイルフィルターカバー	£197.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	182117	ディップスティック	£41.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	10263460	COPPER GASKET D.28-22.3 X 1.5	£0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183962	オイルドレンプラグマグネット22X1.5	£22.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	182119	ギヤボックスオイルフィルターOリング	£1.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10265060	ガスケット銅D32。38 X 1.5	£1.13	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14446924	ウォッシャー	£0.19	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14456981	ガスケット	£0.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	150957	アライメントブッシュ	£5.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	187064	プレート	£517.89	注文するには
	239230	プレート	£781.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	212634	リアカバー	£233.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	137192	Oリング	£0.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183986	プレート	£2.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	176573	SELF-LOCKING HEX NUT M16 X 1.5	£1.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	126648	WASHER D.10.5-21 X 2	£1.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	206350	シム	£29.05	注文するには
	214788	シム	£54.02	注文するには
	205881	シム	£29.05	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	10276140	キャップ	£26.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	69619500	ヒートシールド	£44.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	10977624	スクリュー	£0.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	207461	リアインパクトアブソーバー	£168.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	261462	ギアボックスフィラーキット	£11.92	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	212633	ギアボックスハウジング	212633 ギアボックスハウジング ASS.品番77100	£3,475.60	1
-	239229	ギアボックスハウジング	239229 ギアボックスハウジング ASS.77101から適用。77101; ギアボックスNO.131521	£6,105.61	1
1	247320	コンプリートギアボックス	247320 コンプリートギアボックスサプリメントキットREF.56;	£31,653.99	1
2	215599	リテンションブラケットアブソーバー	215599 リテンションブラケットアブソーバー	£96.11	1
3	185723	シーガーリング在庫あり	185723 シーガーリング在庫あり	£2.93 MSRP: ~~3.89~~ (24.7% off)	1
4	213174	ブッシング	213174 ブッシング EXT.D. 32 MM; INT.D. 17 MM	£46.13	1
5	14314774	スクリュー	14314774 スクリュー	£4.63 MSRP: ~~6.29~~ (26.4% off)	1
6	13507734	ウォッシャー	13507734 ウォッシャー	£0.97 MSRP: ~~1.39~~ (30.2% off)	1
7	237531	ギヤボックスマウントブッシュ在庫あり	237531 ギヤボックスマウントブッシュ在庫あり	£69.29	1
8	188141	リテーナーワッシャー	188141 リテーナーワッシャー	£30.90 MSRP: ~~44.99~~ (31.3% off)	2
9	11117134	スクリュー	11117134 スクリュー	£12.11 MSRP: ~~16.99~~ (28.7% off)	1
10	106004	ナット	106004 ナット	£0.59	1
11	14496824	ウォッシャー	14496824 ウォッシャー	£0.14 MSRP: ~~0.19~~ (26.3% off)	2
12	197797	オイルブリーザー	197797 オイルブリーザー	£19.76	1
13	190183	Oリング D.69.85 - 8 x 100 在庫あり	190183 Oリング D.69.85 - 8 x 100 在庫あり	£10.64 MSRP: ~~18.99~~ (44% off)	1
14	122429	オイルピックアップフィルター在庫あり	122429 オイルピックアップフィルター在庫あり	£7.15 MSRP: ~~8.79~~ (18.7% off)	1
15	185723	シーガーリング在庫あり	185723 シーガーリング在庫あり	£2.93 MSRP: ~~3.89~~ (24.7% off)	1
16	207541	Oリング	207541 Oリング	£10.01 MSRP: ~~13.99~~ (28.4% off)	1
17	62797600	六角ボルト皿 M6 x 20 在庫あり	62797600 六角ボルト皿 M6 x 20 在庫あり	£0.68 MSRP: ~~0.91~~ (25.3% off)	4
18	198163	オイルデリバリパイプ	198163 オイルデリバリパイプ	£74.74	1
19	184727	Banjo bolt For Union M16 x 1.5 在庫あり	184727 Banjo bolt For Union M16 x 1.5 在庫あり	£3.72 MSRP: ~~4.89~~ (23.9% off)	4
20	872137	ガスケット径16,7-26×1,5 在庫あり	872137 ガスケット径16,7-26×1,5 在庫あり	£18.78 MSRP: ~~26.99~~ (30.4% off)	8
21	198166	オイルリターンパイプ	198166 オイルリターンパイプ	£77.21	1
22	232554	チューブ固定ブラケット	232554 チューブ固定ブラケット	£6.72	2
23	184995	ベアリング	184995 ベアリング	£107.76 MSRP: ~~129.99~~ (17.1% off)	1
24	184994	スナップリング在庫あり	184994 スナップリング在庫あり	£5.00 MSRP: ~~7.09~~ (29.5% off)	1
25	206350	シム	206350 シム TH.2.8 MM	£29.05	1
25	206351	シム	206351 シム TH.3 MM	£29.05	1
25	205881	シム	205881 シム TH.2.5 MM	£29.05	1
25	206349	シム	206349 シム TH.2.2 MM	£26.81	1
26	16287524	スクリュー在庫あり	16287524 スクリュー在庫あり	£0.84 MSRP: ~~1.19~~ (29.4% off)	11
27	15231524	スクリュー	15231524 スクリュー	£0.62 MSRP: ~~0.84~~ (26.2% off)	2
28	12601474	ウォッシャー在庫あり	12601474 ウォッシャー在庫あり	£0.02 MSRP: ~~0.03~~ (33.3% off)	2
29	282755	ネジプラグ	282755 ネジプラグ	£1.32 MSRP: ~~1.99~~ (33.7% off)	1
30	14326101	ネジプラグ	14326101 ネジプラグ	£0.79 MSRP: ~~1.09~~ (27.5% off)	1
31	184006	右側オイルシールリング	184006 右側オイルシールリング	£34.64	1
32	182100	ギヤボックスオイルフィルター在庫あり	182100 ギヤボックスオイルフィルター在庫あり	£87.45 MSRP: ~~109.99~~ (20.5% off)	1
33	10977624	スクリュー在庫あり	10977624 スクリュー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	1
34	11199277	ウォッシャー	11199277 ウォッシャー	£0.07	1
35	198596	オイルフィルターカバー	198596 オイルフィルターカバー	£197.74	1
36	182117	ディップスティック	182117 ディップスティック	£41.57	1
37	10263460	COPPER GASKET D.28-22.3 X 1.5 在庫あり	10263460 COPPER GASKET D.28-22.3 X 1.5 在庫あり	£0.23 MSRP: ~~0.30~~ (23.3% off)	3
38	183962	オイルドレンプラグマグネット22X1.5 在庫あり	183962 オイルドレンプラグマグネット22X1.5 在庫あり	£22.54 MSRP: ~~31.99~~ (29.5% off)	2
39	182119	ギヤボックスオイルフィルターOリング在庫あり	182119 ギヤボックスオイルフィルターOリング在庫あり	£1.59 MSRP: ~~2.09~~ (23.9% off)	1
40	10265060	ガスケット銅D32。38 X 1.5 在庫あり	10265060 ガスケット銅D32。38 X 1.5 在庫あり	£1.13 MSRP: ~~1.59~~ (28.9% off)	1
41	14446924	ウォッシャー在庫あり	14446924 ウォッシャー在庫あり	£0.19 MSRP: ~~0.25~~ (24% off)	2
42	14456981	ガスケット在庫あり	14456981 ガスケット在庫あり	£0.61 MSRP: ~~0.80~~ (23.8% off)	4
43	150957	アライメントブッシュ	150957 アライメントブッシュ	£5.51 MSRP: ~~7.49~~ (26.4% off)	4
44	187064	プレート	187064 プレート ASS.品番77100	£517.89	1
44	239230	プレート	239230 プレート ASS.77101から適用。77101; ギアボックスNO.131521	£781.55	1
45	212634	リアカバー	212634 リアカバー	£233.13	1
46	137192	Oリング在庫あり	137192 Oリング在庫あり	£0.23 MSRP: ~~0.30~~ (23.3% off)	2
47	183986	プレート	183986 プレート	£2.43 MSRP: ~~3.29~~ (26.1% off)	1
48	176573	SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	176573 SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	£1.24 MSRP: ~~1.69~~ (26.6% off)	7
49	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	7
50	126648	WASHER D.10.5-21 X 2 在庫あり	126648 WASHER D.10.5-21 X 2 在庫あり	£1.18 MSRP: ~~1.69~~ (30.2% off)	7
51	206350	シム	206350 シム TH.2.8 MM; 必要に応じて取り付け	£29.05	1
51	214788	シム	214788 シム TH.2.6 MM; 必要に応じて取り付け	£54.02	1
51	205881	シム	205881 シム TH.2.5MM（必要に応じて取り付け	£29.05	1
51	206351	シム	206351 シム TH.3 MM（必要に応じて装着	£29.05	1
52	10276140	キャップ	10276140 キャップ	£26.81	1
53	69619500	ヒートシールド	69619500 ヒートシールド	£44.54	1
54	10977624	スクリュー在庫あり	10977624 スクリュー在庫あり	£0.04 MSRP: ~~0.05~~ (20% off)	2
55	207461	リアインパクトアブソーバー	207461 リアインパクトアブソーバー米国、カナダ向け	£168.52	1
56	261462	ギアボックスフィラーキット	261462 ギアボックスフィラーキット	£11.92	1
