PEDAL BOARD of Ferrari Ferrari 430 Spider

すべて見る

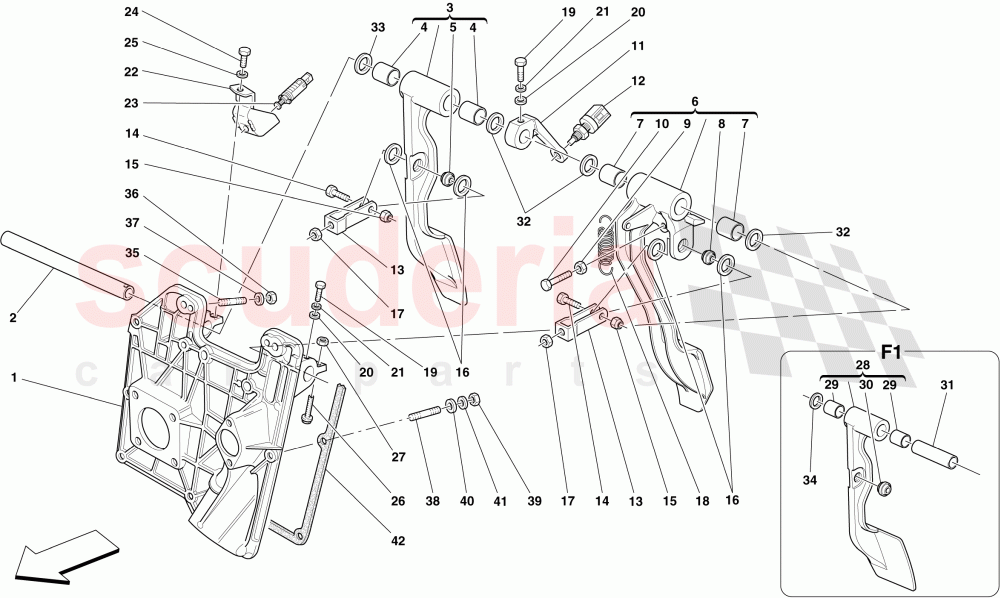

Ferrari 430 Spider - ペダルボード

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	176464	ペダルボード・マウンティング	$3,145.37	注文するには
	241502	ペダルボード・マウンティング	$1,576.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	176466	ペダルマウントピン	$168.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	180558	コンプリートブレーキペダル	$749.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	103163	自己潤滑性ブッシュ	$2.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	176475	ボールジョイント	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	180559	コンプリートクラッチペダル	$734.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	103163	自己潤滑性ブッシュ	$2.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	176475	ボールジョイント	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	16102314	ナット	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	187014	ペダルアジャスタースクリュー	$37.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	180516	センターマウント	$421.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	133555	プッシュボタンスイッチ	$39.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	176471	フォーク	$115.94	注文するには
	176471	フォーク	$115.94	注文するには
	199754	フォーク	$92.39	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	66535800	スクリュー	$6.11	注文するには
	66535800	スクリュー	$6.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	147985	ナット	$0.16	在庫あり
	147985	ナット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	176522	プラスチックワッシャ	$18.10	在庫あり
	176522	プラスチックワッシャ	$18.10	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16102314	ナット	$0.07	注文するには
	16102314	ナット	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	101305	スプリング	$102.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	219558	スイッチマウント	$236.16	注文するには
	219558	スイッチマウント	$236.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	334064	プッシュボタンスイッチ、サポート218606 REF.22-	$32.60	もうすぐ到着します
	958694	プッシュボタンスイッチ	$36.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	16043224	スクリュー	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	187014	ペダルアジャスタースクリュー	$37.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	16102314	ナット	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	180560	コンプリートブレーキペダル	$749.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	103163	自己潤滑性ブッシュ	$2.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	176475	ボールジョイント	$199.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	176918	シム	$149.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	113836	ウォッシャー	$5.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	113835	ウォッシャー	$9.88	注文するには
	113836	ウォッシャー	$5.18	注文するには
	106083	ウォッシャー	$0.68	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	113836	ウォッシャー	$5.18	注文するには
	178340	ウォッシャー	$4.28	注文するには
	113834	ウォッシャー	$2.67	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	13516924	スタッドボルト	$2.47	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104030	ナット	$0.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	13517024	スタッドボルト	$0.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	16102377	ナット	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	13550321	ウォッシャー	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	176524	ペダルボード・マウンティング・ガスケット	$20.68	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	176464	ペダルボード・マウンティング	176464 ペダルボード・マウンティング Applicable for F1 gearbox	$3,145.37	1
1	241502	ペダルボード・マウンティング	241502 ペダルボード・マウンティング Not for F1 gearbox	$1,576.30	1
2	176466	ペダルマウントピン	176466 ペダルマウントピン	$168.48	1
3	180558	コンプリートブレーキペダル	180558 コンプリートブレーキペダル Not for F1 gearbox	$749.47	1
4	103163	自己潤滑性ブッシュ	103163 自己潤滑性ブッシュ Not for F1 gearbox	$2.32 MSRP: ~~12.00~~ (80.7% off)	2
5	176475	ボールジョイント	176475 ボールジョイント Not for F1 gearbox	$199.29	1
6	180559	コンプリートクラッチペダル	180559 コンプリートクラッチペダル Not for F1 gearbox	$734.79	1
7	103163	自己潤滑性ブッシュ	103163 自己潤滑性ブッシュ Not for F1 gearbox	$2.32 MSRP: ~~12.00~~ (80.7% off)	2
8	176475	ボールジョイント	176475 ボールジョイント Not for F1 gearbox	$199.29	1
9	16102314	ナット	16102314 ナット Not for F1 gearbox	$0.07 MSRP: ~~1.29~~ (94.6% off)	1
10	187014	ペダルアジャスタースクリュー	187014 ペダルアジャスタースクリュー Not for F1 gearbox	$37.19	1
11	180516	センターマウント	180516 センターマウント Not for F1 gearbox	$421.54	1
12	133555	プッシュボタンスイッチ	133555 プッシュボタンスイッチ Not for F1 gearbox	$39.35 MSRP: ~~43.35~~ (9.2% off)	1
13	176471	フォーク	176471 フォーク Standard; Not for F1 gearbox	$115.94	2
13	176471	フォーク	176471 フォーク Standard; Applicable for F1 gearbox	$115.94	1
13	199754	フォーク	199754 フォーク Optional; Version with CCM brakes; Not for F1 gearbox	$92.39 MSRP: ~~109.64~~ (15.7% off)	2
13	199754	フォーク	199754 フォーク Optional; Version with CCM brakes; Applicable for F1 gearbox	$92.39 MSRP: ~~109.64~~ (15.7% off)	1
14	66535800	スクリュー	66535800 スクリュー Not for F1 gearbox	$6.11	2
14	66535800	スクリュー	66535800 スクリュー Applicable for F1 gearbox	$6.11	1
15	147985	ナット IN STOCK	147985 ナット Applicable for F1 gearbox IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	1
15	147985	ナット IN STOCK	147985 ナット Not for F1 gearbox IN STOCK	$0.16 MSRP: ~~0.50~~ (68% off)	2
16	176522	プラスチックワッシャ IN STOCK	176522 プラスチックワッシャ Not for F1 gearbox IN STOCK	$18.10	4
16	176522	プラスチックワッシャ IN STOCK	176522 プラスチックワッシャ Applicable for F1 gearbox IN STOCK	$18.10	2
17	16102314	ナット	16102314 ナット Not for F1 gearbox	$0.07 MSRP: ~~1.29~~ (94.6% off)	2
17	16102314	ナット	16102314 ナット Applicable for F1 gearbox	$0.07 MSRP: ~~1.29~~ (94.6% off)	1
18	101305	スプリング IN STOCK	101305 スプリング Not for F1 gearbox IN STOCK	$102.32	1
19	10902424	スクリュー IN STOCK	10902424 スクリュー IN STOCK	$0.16 MSRP: ~~0.70~~ (77.1% off)	1
20	10519424	ウォッシャー IN STOCK	10519424 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	2
21	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	1
22	219558	スイッチマウント	219558 スイッチマウント Applicable for switch 201957 ref. 23	$236.16	1
22	219558	スイッチマウント	219558 スイッチマウント Applicable for switch 183433 ref. 23	$236.16	1

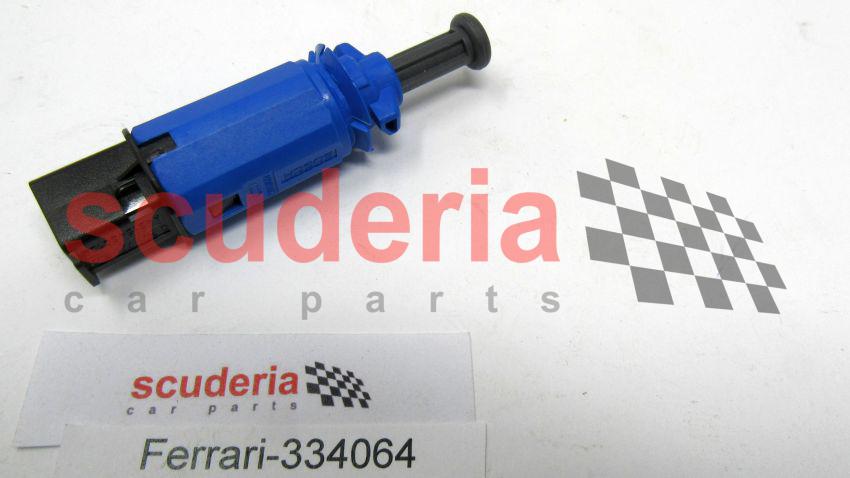

23	334064	プッシュボタンスイッチ、サポート218606 REF.22- ARRIVING SOON	334064 プッシュボタンスイッチ、サポート218606 REF.22- Applicable for mount 218606 ref. 22 ARRIVING SOON	$32.60	1
23	958694	プッシュボタンスイッチ IN STOCK	958694 プッシュボタンスイッチ Applicable for mount 219558 ref. 22 IN STOCK	$36.22	1
24	16043224	スクリュー	16043224 スクリュー	$0.18 MSRP: ~~0.50~~ (64% off)	1
25	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	1
26	187014	ペダルアジャスタースクリュー	187014 ペダルアジャスタースクリュー Not for F1 gearbox	$37.19	1
27	16102314	ナット	16102314 ナット Not for F1 gearbox	$0.07 MSRP: ~~1.29~~ (94.6% off)	1
28	180560	コンプリートブレーキペダル	180560 コンプリートブレーキペダル Applicable for F1 gearbox	$749.47	1
29	103163	自己潤滑性ブッシュ	103163 自己潤滑性ブッシュ Applicable for F1 gearbox	$2.32 MSRP: ~~12.00~~ (80.7% off)	2
30	176475	ボールジョイント	176475 ボールジョイント Applicable for F1 gearbox	$199.29	1
31	176918	シム	176918 シム Applicable for F1 gearbox	$149.56	1
32	113836	ウォッシャー	113836 ウォッシャー Th. 1.4 mm; Not for F1 gearbox	$5.18	3
33	113835	ウォッシャー	113835 ウォッシャー Th. 1.3 mm; Installed if necessary; Not for F1 gearbox	$9.88	1
33	113836	ウォッシャー	113836 ウォッシャー Th. 1.4 mm; Installed if necessary; Not for F1 gearbox	$5.18	1
33	106083	ウォッシャー	106083 ウォッシャー Th. 1 mm; Not for F1 gearbox	$0.68	1
33	113833	ウォッシャー IN STOCK	113833 ウォッシャー Th. 1.1 mm; Installed if necessary; Not for F1 gearbox IN STOCK	$2.71	1
33	113834	ウォッシャー	113834 ウォッシャー Th. 1.2 mm; Installed if necessary; Not for F1 gearbox	$2.67	1
34	113836	ウォッシャー	113836 ウォッシャー Th. 1.4 mm; Installed if necessary; Applicable for F1 gearbox	$5.18	1
34	178340	ウォッシャー	178340 ウォッシャー Applicable for F1 gearbox	$4.28	1
34	113834	ウォッシャー	113834 ウォッシャー Th. 1.2 mm; Installed if necessary; Applicable for F1 gearbox	$2.67	1
34	113835	ウォッシャー	113835 ウォッシャー Th. 1.3 mm; Installed if necessary; Applicable for F1 gearbox	$9.88	1
35	13516924	スタッドボルト IN STOCK	13516924 スタッドボルト IN STOCK	$2.47	6
36	104030	ナット IN STOCK	104030 ナット IN STOCK	$0.29 MSRP: ~~1.00~~ (71% off)	6
37	12638524	ウォッシャー	12638524 ウォッシャー	$0.07 MSRP: ~~0.25~~ (72% off)	6
38	13517024	スタッドボルト	13517024 スタッドボルト	$0.60	2
39	16102377	ナット	16102377 ナット	$1.87	2
40	13550321	ウォッシャー	13550321 ウォッシャー	$0.31 MSRP: ~~1.25~~ (75.2% off)	2
41	12601374	ウォッシャー IN STOCK	12601374 ウォッシャー IN STOCK	$0.02 MSRP: ~~0.25~~ (92% off)	2
42	176524	ペダルボード・マウンティング・ガスケット	176524 ペダルボード・マウンティング・ガスケット	$20.68	1
