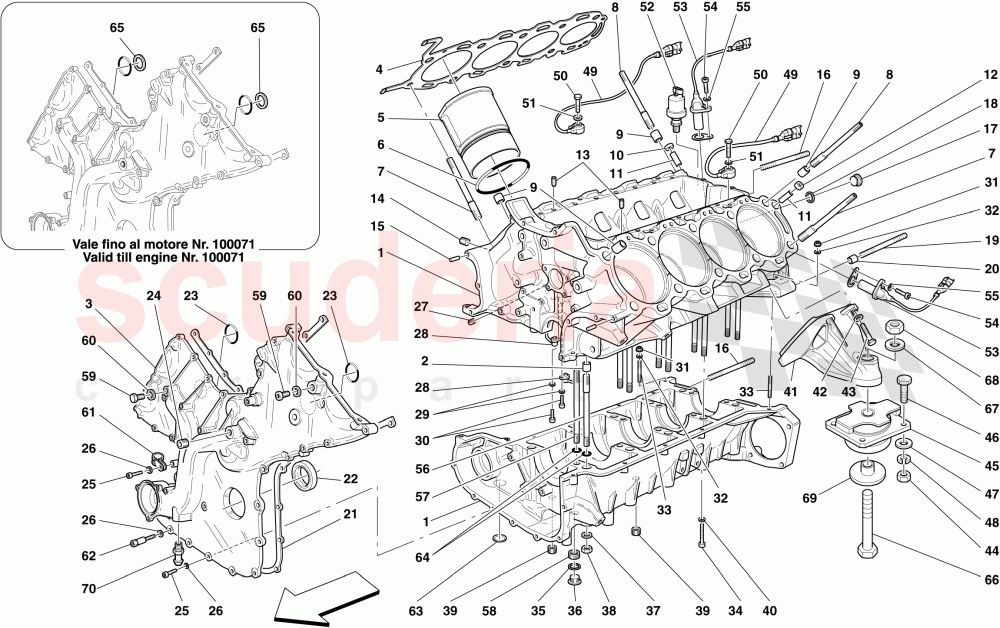

Ferrari 430 Spider - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	236095	コンプリートクランクケース	$3,794.66	注文するには
	202077	コンプリートクランクケース	$5,316.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	$4.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	229253	フロントカバー	$889.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	55012820	右側ヘッドクランクケースガスケット	$404.86	在庫あり
	55012822	LHシリンダーヘッドガスケット	$406.88	在庫あり

写真	部品番号	説明	価格(各)	ストック
	190770	シリンダースリーブ	$1,518.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	$2.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217967	スタッドボルト	$12.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	802590	STUD BOLT CRANKCASE	$14.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	$2.79	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201850	ダボ	$4.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	200458	チェックバルブ	$9.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201849	ダボ	$6.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	177727	センタリングダボ	$2.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	$3.58	在庫あり

写真	部品番号	説明	価格(各)	ストック
	175611	センタリングダボ	$1.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546834	スタッドボルト	$1.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	193885	ネジプラグ	$3.09	注文するには
	307477	ネジプラグ	$3.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10263460	COPPER GASKET D.28-22.3 X 1.5	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13546934	スタッドボルト	$1.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	100052	センタリングダボ	$2.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	245464323979	フロントカバーガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	188717	フロントクランクシャフトシール	$28.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183010	Oリング	$1.60	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14324940	ネジプラグ	$2.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	156828	スクリュー	$0.70	注文するには
	14303924	スクリュー	$0.35	注文するには
	231619	スクリュー	$0.29	在庫あり

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13525770	ネジ切りインサート	$2.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	175657	ピストンクーリングノズル	$8.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302921	スクリュー	$0.06	注文するには
	252274	ワッシャー付きネジ	$0.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13541624	スタッドボルト	$0.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.30	在庫あり
	14305324	スクリュー	$0.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10261860	ガスケット	$0.43	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104280	MAGNETIC THREADED PLUG M22 X 1.5	$5.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	178348	WASHER D.10.2-20 X 2	$0.73	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282756	ネジプラグ	$2.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	207221	左側エンジンマウント支柱	$1,431.67	注文するには
	207220	右側エンジンマウントストラット	$1,431.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11306934	スクリュー	$0.53	注文するには
	15970734	スクリュー	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15970634	スクリュー	$0.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647021	ウォッシャー	$0.30	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	219869	右側ノックセンサー	$133.35	注文するには
	219870	左側ノックセンサー	$101.85	注文するには
	219868	右側ノックセンサー	$133.35	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	231629	スクリュー	$0.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	986899	ウォッシャー	$5.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	182194	RPMセンサー	$76.71	在庫あり
	219872	右側シリンダーバンク回転センサー	$160.22	在庫あり
	219873	LHシリンダーバンクスピードセンサー	$165.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217794	スタッドボルト	$10.75	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217796	スタッドボルト	$10.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	223577	THREADED INSERT M22 X 1.5 X 9MM	$5.62	在庫あり

写真	部品番号	説明	価格(各)	ストック
	187718	ブリードプラグ	$6.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441590	シース付きブラケット	$0.52	在庫あり

写真	部品番号	説明	価格(各)	ストック
	206672	スタッドボルト	$6.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	9162535	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	191620	水出力レデューサー	$74.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	11369634	スクリュー	$3.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601774A	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	176573	SELF-LOCKING HEX NUT M16 X 1.5	$1.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	182141	リテーナーワッシャー	$43.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	213389	コネクター	$12.80	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	236095	コンプリートクランクケース	236095 コンプリートクランクケースシム 222874、表 2、POS.4 および 5 で適用可能。NO.72742	$3,794.66	1
1	202077	コンプリートクランクケース	202077 コンプリートクランクケースエンジンNO.89098	$5,316.98	1
2	176421	センタリングダボ	176421 センタリングダボ	$4.03	10
3	229253	フロントカバー	229253 フロントカバー TI 1544 の詳細を参照。117479	$889.13	1
4	55012820	右側ヘッドクランクケースガスケット在庫あり	55012820 右側ヘッドクランクケースガスケット在庫あり	$404.86	1
4	55012822	LHシリンダーヘッドガスケット在庫あり	55012822 LHシリンダーヘッドガスケット在庫あり	$406.88	1
5	190770	シリンダースリーブ	190770 シリンダースリーブ	$1,518.94	8
6	186251	Oリング在庫あり	186251 Oリング在庫あり	$2.42 MSRP: ~~3.20~~ (24.4% off)	24
7	217967	スタッドボルト	217967 スタッドボルト	$12.89	10
8	802590	STUD BOLT CRANKCASE 在庫あり	802590 STUD BOLT CRANKCASE 在庫あり	$14.28	10
9	185360	センタリングダボ在庫あり	185360 センタリングダボ在庫あり	$2.79	4
10	201850	ダボ在庫あり	201850 ダボ在庫あり	$4.03	1
11	200458	チェックバルブ在庫あり	200458 チェックバルブ在庫あり	$9.18	2
12	201849	ダボ	201849 ダボ	$6.27	1
13	177727	センタリングダボ	177727 センタリングダボ	$2.45	2
14	164400	ネジプラグ在庫あり	164400 ネジプラグ在庫あり	$3.58	1
15	175611	センタリングダボ	175611 センタリングダボ	$1.67	2
16	13546834	スタッドボルト	13546834 スタッドボルト	$1.55	4
17	193885	ネジプラグ	193885 ネジプラグ枯渇まで使用可能	$3.09	1
17	307477	ネジプラグ在庫あり	307477 ネジプラグ在庫あり	$3.62	1
18	10263460	COPPER GASKET D.28-22.3 X 1.5 在庫あり	10263460 COPPER GASKET D.28-22.3 X 1.5 在庫あり	$0.35 MSRP: ~~1.00~~ (65% off)	1
19	13546934	スタッドボルト在庫あり	13546934 スタッドボルト在庫あり	$1.67	3
20	100052	センタリングダボ	100052 センタリングダボ	$2.22	2
21	245464323979	フロントカバーガスケット	245464323979 フロントカバーガスケット枯渇まで使用可能	-	1	Enquire
22	188717	フロントクランクシャフトシール在庫あり	188717 フロントクランクシャフトシール在庫あり	$28.62 MSRP: ~~39.38~~ (27.3% off)	1
23	183010	Oリング在庫あり	183010 Oリング在庫あり	$1.60 MSRP: ~~2.89~~ (44.6% off)	2
24	14324940	ネジプラグ	14324940 ネジプラグ	$2.12	1
25	156828	スクリュー	156828 スクリュー M6 X 50	$0.70 MSRP: ~~1.50~~ (53.3% off)	3
25	14303924	スクリュー	14303924 スクリュー M6 X 70	$0.35	3
25	231619	スクリュー在庫あり	231619 スクリュー M6 X 22 在庫あり	$0.29	1
25	231620	スクリュー在庫あり	231620 スクリュー M6 X 30 在庫あり	$0.30 MSRP: ~~0.35~~ (14.3% off)	3
25	231622	スクリュー在庫あり	231622 スクリュー M6 X 35 在庫あり	$0.33 MSRP: ~~0.50~~ (34% off)	1
25	231624	スクリュー在庫あり	231624 スクリュー M6 X 45 在庫あり	$0.41	2
25	231619	スクリュー在庫あり	231619 スクリュー M6 X 18 在庫あり	$0.29	15
26	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	28
27	13525770	ネジ切りインサート	13525770 ネジ切りインサート	$2.85 MSRP: ~~3.67~~ (22.3% off)	5
28	175657	ピストンクーリングノズル	175657 ピストンクーリングノズル	$8.87	8
29	11181474	ウォッシャー	11181474 ウォッシャー供給終了	$0.06	8
30	14302921	スクリュー	14302921 スクリュー供給は終了しました。	$0.06	8
30	252274	ワッシャー付きネジ	252274 ワッシャー付きネジ	$0.44	8
31	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.42	2
32	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
33	13541624	スタッドボルト	13541624 スタッドボルト	$0.50 MSRP: ~~1.49~~ (66.4% off)	2
34	231620	スクリュー在庫あり	231620 スクリュー在庫あり	$0.30 MSRP: ~~0.35~~ (14.3% off)	10
34	14305324	スクリュー在庫あり	14305324 スクリュー在庫あり	$0.08	1
35	10261860	ガスケット在庫あり	10261860 ガスケット在庫あり	$0.43 MSRP: ~~1.00~~ (57% off)	1
36	104280	MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	104280 MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	$5.89 MSRP: ~~6.90~~ (14.6% off)	1
37	178348	WASHER D.10.2-20 X 2 在庫あり	178348 WASHER D.10.2-20 X 2 在庫あり	$0.73	20
38	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	20
39	282756	ネジプラグ	282756 ネジプラグ	$2.85	4
40	11197774	ウォッシャー在庫あり	11197774 ウォッシャー供給終了在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	11
41	207221	左側エンジンマウント支柱	207221 左側エンジンマウント支柱	$1,431.67	1
41	207220	右側エンジンマウントストラット	207220 右側エンジンマウントストラット	$1,431.67	1
42	11190574	ウォッシャー在庫あり	11190574 ウォッシャー在庫あり	$0.06	8
43	11306934	スクリュー	11306934 スクリュー 219872と219873で交換。NO.60389	$0.53 MSRP: ~~1.50~~ (64.7% off)	8
43	15970734	スクリュー在庫あり	15970734 スクリュー ASS.NO.まで適用可能。第60388号60388 在庫あり	$0.46	8
44	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	8
46	15970634	スクリュー	15970634 スクリュー	$0.41 MSRP: ~~3.25~~ (87.4% off)	8
47	12647021	ウォッシャー在庫あり	12647021 ウォッシャー在庫あり	$0.30	8
48	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	8
49	219869	右側ノックセンサー	219869 右側ノックセンサータイミング・サイド	$133.35	1
49	219870	左側ノックセンサー	219870 左側ノックセンサータイミング・サイド	$101.85	1
49	219868	右側ノックセンサー	219868 右側ノックセンサーフライホイール側	$133.35	1
49	219871	左側ノックセンサー	219871 左側ノックセンサーフライホイール側	$133.35	1
49	187740	ノックセンサー	187740 ノックセンサータイミング側； 219872および219873と交換、供給終了	$228.90	2
49	187739	ノックセンサー	187739 ノックセンサーフライホイール側； 219872および219873と交換。	$263.23	2
50	231629	スクリュー在庫あり	231629 スクリュー在庫あり	$0.61 MSRP: ~~0.95~~ (35.8% off)	4
51	986899	ウォッシャー	986899 ウォッシャー	$5.89	4
53	182194	RPMセンサー在庫あり	182194 RPMセンサー 219872と219873に置き換え。在庫あり	$76.71 MSRP: ~~111.23~~ (31% off)	2
53	219872	右側シリンダーバンク回転センサー在庫あり	219872 右側シリンダーバンク回転センサー在庫あり	$160.22 MSRP: ~~180.70~~ (11.3% off)	1
53	219873	LHシリンダーバンクスピードセンサー在庫あり	219873 LHシリンダーバンクスピードセンサー在庫あり	$165.56 MSRP: ~~180.70~~ (8.4% off)	1
54	248334	スクリュー在庫あり	248334 スクリュー在庫あり	$0.64	2
55	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
56	217794	スタッドボルト在庫あり	217794 スタッドボルト在庫あり	$10.75	10
57	217796	スタッドボルト在庫あり	217796 スタッドボルト在庫あり	$10.50	10
58	223577	THREADED INSERT M22 X 1.5 X 9MM 在庫あり	223577 THREADED INSERT M22 X 1.5 X 9MM 在庫あり	$5.62	1
59	187718	ブリードプラグ	187718 ブリードプラグ	$6.17	2
60	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	2
61	10441590	シース付きブラケット在庫あり	10441590 シース付きブラケット在庫あり	$0.52	1
62	206672	スタッドボルト	206672 スタッドボルト	$6.27	2
63	9162535	ネジプラグ	9162535 ネジプラグ	-	1	Enquire
64	134704	Oリング在庫あり	134704 Oリング在庫あり	$0.14 MSRP: ~~1.00~~ (86% off)	20
65	191620	水出力レデューサー	191620 水出力レデューサーエンジンNO.100071	$74.21	2
66	11369634	スクリュー	11369634 スクリュー	$3.39 MSRP: ~~4.00~~ (15.3% off)	2
67	12601774A	ウォッシャー	12601774A ウォッシャー	-	2	Enquire
68	176573	SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	176573 SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	$1.89 MSRP: ~~2.25~~ (16% off)	2
69	182141	リテーナーワッシャー	182141 リテーナーワッシャー	$43.69 MSRP: ~~61.45~~ (28.9% off)	2
70	213389	コネクター	213389 コネクター	$12.80	1
