燃料供給システム

Ferrari 456 GT/GTA

自分の役割を見つける

Ferrari 456 GT/GTA - 燃料供給システム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
178527 右側デリバリーパイプ $385.09 注文するには
写真 部品番号 説明 価格(各) ストック
174046 右側リターンパイプ $369.04 注文するには
写真 部品番号 説明 価格(各) ストック
155253 右側デリバリーパイプ $180.82 注文するには
写真 部品番号 説明 価格(各) ストック
156362 右側リターンパイプ $192.54 注文するには
写真 部品番号 説明 価格(各) ストック
157584 右側リアデリバリーリジットパイプ $186.33 注文するには
写真 部品番号 説明 価格(各) ストック
157586 右側リアデリバリーパイプ $360.19 注文するには
写真 部品番号 説明 価格(各) ストック
174047 左側リアデリバリーパイプ $366.55 注文するには
写真 部品番号 説明 価格(各) ストック
61712500 シース付きブラケット $1.77 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $4.80 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
139512 シース付きブラケット $2.53 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
232649 クリップ $1.07 注文するには
写真 部品番号 説明 価格(各) ストック
62658800 クリップ $1.99 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
129316 右側安全板 $3.86 注文するには
写真 部品番号 説明 価格(各) ストック
14054577 キャップナット $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
140727 クリップ $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
156548 クリップ $15.66 注文するには
写真 部品番号 説明 価格(各) ストック
186922 フュエル・フィルタ $107.64 注文するには
写真 部品番号 説明 価格(各) ストック
152885 シース付きブラケット $8.44 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
147985 ナット $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
277407 ホースコネクター $11.38 注文するには
写真 部品番号 説明 価格(各) ストック
10280060 銅ワッシャー D14.20 X 1.5 $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
111644 ユニオン $4.51 注文するには
写真 部品番号 説明 価格(各) ストック
11270160 ウォッシャー $1.60 注文するには
写真 部品番号 説明 価格(各) ストック
127816 Oリング $3.63 注文するには
すべて見る

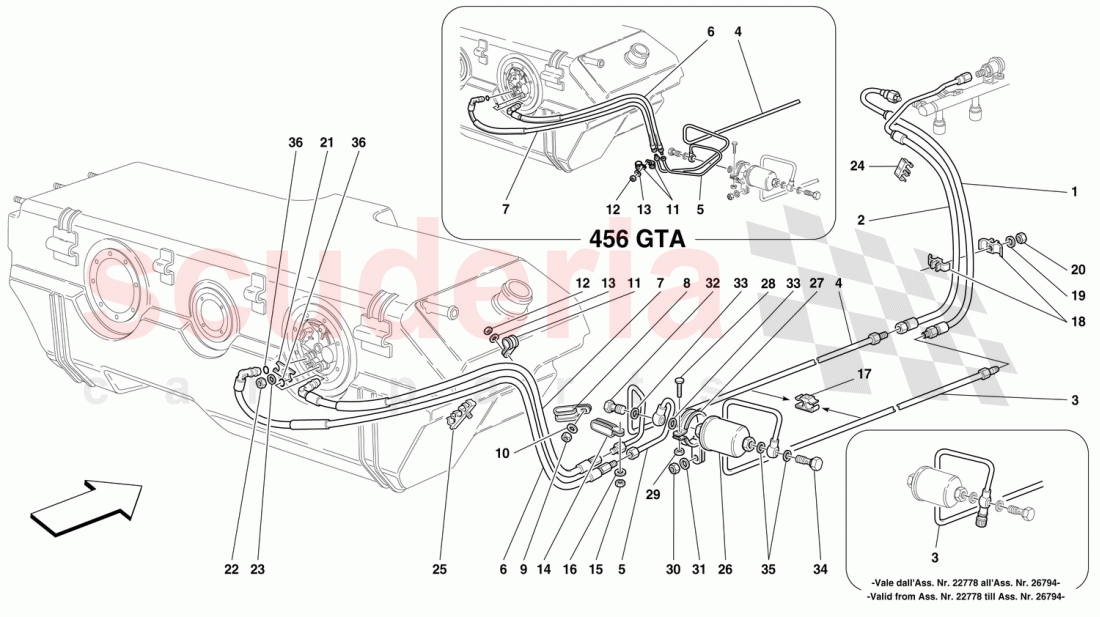

FUEL SUPPLY SYSTEM of Ferrari Ferrari 456 GT/GTA ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 175150
右側リアデリバリーパイプ
Valid for 456 GTA 		$123.54 (14.4% off) 1
- 175153
左側リアリターンパイプ
Valid for 456 GTA 		$123.54 (14.4% off) 1
- 10441290
シース付きブラケット
Valid for 456 GTA 		$0.57 (66.1% off) 4
- 157586
右側リアデリバリーパイプ
Not as spare part replaced by 174814 / Not for 456 GTA 		$360.19 1
- 174814
左側リアリターンパイプ
Not for 456 GTA 		$128.35 1
- 164707
右側リアデリバリーパイプと左側リアリターンパイプ
L.H. REAR RETURN PIPE / Not as spare part replaced by 175150 and 175153 / Valid for 456 GTA 		$374.55 2
- 174813
右側リアリターンパイプ
Not for 456 GTA 		$118.72 1
- 175151
左側リアデリバリーパイプ
Valid for 456 GTA 		$118.72 (14.4% off) 1
- 175152
右側リアリターンパイプ
Valid for 456 GTA 		$118.72 (14.4% off) 1
- 174816
左側リアデリバリーパイプ
Not for 456 GTA 		$118.72 (14.4% off) 1
- 169626
左側リアリジットデリバリーパイプ
Valid for 456 GTA 		$95.08 1
- 174815
右側リアデリバリーパイプ
Not for 456 GTA 		$128.35 1
- 169627
左側リターンパイプ
Valid for 456 GTA 		$130.35 1
- 169634
右側リアデリバリーリジットパイプ
Valid for 456 GTA 		$91.38 1
- 156364
左側リアリジットデリバリーパイプ
Not for 456 GTA 		$85.03 1
- 150017
左側デリバリーパイプ
Valid from Ass. Nr. 26795 		$93.55 1
- 169633
右側リターンパイプ
Valid for 456 GTA 		$260.85 1
- 157585
左側リターンパイプ
Not for 456 GTA 		$240.67 1
- 171766
右側デリバリーパイプ
Valid from Ass. Nr. 22778 and till / Ass. Nr. 26794 		$120.33 1
- 155253
右側デリバリーパイプ
Valid from Ass. Nr. 26795 		$180.82 1
- 150017
左側デリバリーパイプ
Valid till Ass. Nr. 22777 		$93.55 1
- 171767
左側デリバリーパイプ
Valid from Ass. Nr. 22778 and till / Ass. Nr. 26794 		$97.36 1
- 178526
左側デリバリーパイプ 		$401.13 1
- 174046
右側リターンパイプ
Replace the 155256 		$369.04 (13.9% off) 1
- 174051
左側リターンパイプ
Replace the 150019 		$353.00 1
- 178527
右側デリバリーパイプ 		$385.09 1
1 178527
右側デリバリーパイプ
Not as spare part replaced by 178527 		$385.09 1
2 174046
右側リターンパイプ
Not as spare part replaced by 174046 		$369.04 (13.9% off) 1
3 155253
右側デリバリーパイプ
Valid till Ass. Nr. 22777 		$180.82 1
4 156362
右側リターンパイプ
Not for 456 GTA 		$192.54 1
5 157584
右側リアデリバリーリジットパイプ
Not for 456 GTA 		$186.33 1
6 157586
右側リアデリバリーパイプ
Not as spare part replaced by 174815 / Not for 456 GTA 		$360.19 1
7 174047
左側リアデリバリーパイプ
Not as spare part replaced by 174047 / Not for 456 GTA 		$366.55 1
8 61712500
シース付きブラケット 		$1.77 2
9 14059290
フランジ付きナット M6 		$1.41 2
10 12643724
ウォッシャー 		$0.06 (88% off) 2
11 291225
シース付きクリップブラケット
Not for 456 GTA 		$4.80 4
12 14059290
フランジ付きナット M6 		$1.41 2
13 10519424
ウォッシャー 		$0.02 (92% off) 2
14 139512
シース付きブラケット
Not for 456 GTA 		$2.53 2
15 14059290
フランジ付きナット M6
Not for 456 GTA 		$1.41 2
16 12643724
ウォッシャー
Not for 456 GTA 		$0.06 (88% off) 2
17 232649
クリップ 		$1.07 12
18 62658800
クリップ 		$1.99 (68.2% off) 2
19 12643724
ウォッシャー 		$0.06 (88% off) 1
20 14059290
フランジ付きナット M6 		$1.41 1
21 129316
右側安全板 		$3.86 2
22 14054577
キャップナット 		$0.32 2
23 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 2
24 140727
クリップ 		$0.26 (65.3% off) 4
25 156548
クリップ 		$15.66 2
26 186922
フュエル・フィルタ 		$107.64 2
27 152885
シース付きブラケット 		$8.44 (60.7% off) 2
28 10902424
スクリュー 		$0.15 (78.6% off) 2
29 14059290
フランジ付きナット M6 		$1.41 2
30 147985
ナット 		$0.15 (70% off) 2
31 84653800
ウォッシャー 		$5.46 2
32 277407
ホースコネクター 		$11.38 2
33 10280060
銅ワッシャー D14.20 X 1.5 		$0.21 (79% off) 4
34 111644
ユニオン 		$4.51 (83.6% off) 2
35 11270160
ウォッシャー 		$1.60 4
36 127816
Oリング 		$3.63 (26.7% off) 4
