Ferrari 458 Italia - フラット・アンダートレイ＆ホイールハウス

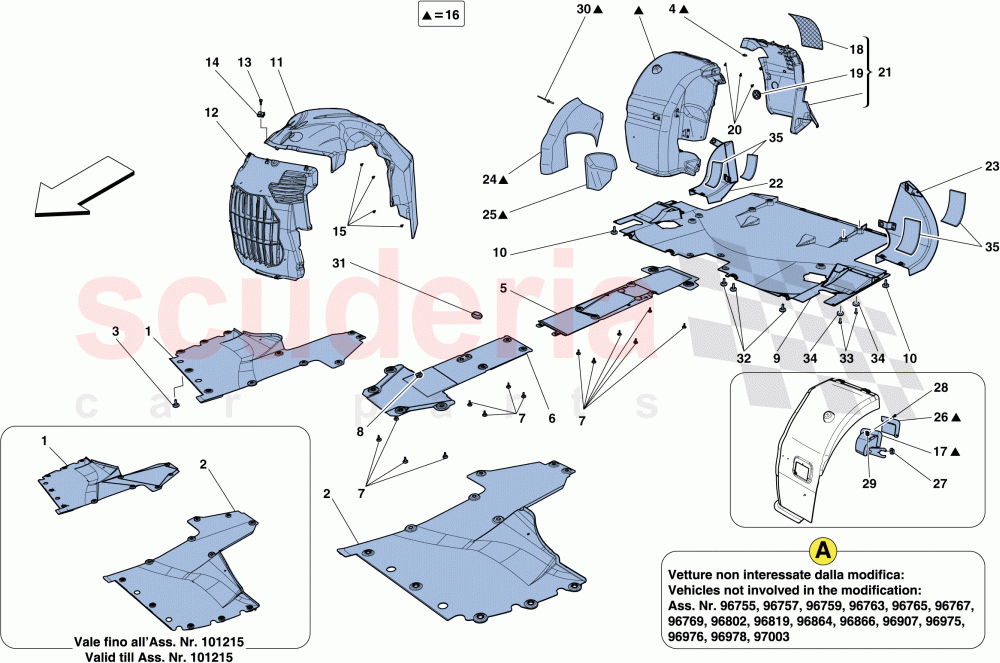

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	84407500	フロント右サイドアンダーシールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	84407600	フロント左サイドアンダーシールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	62766300	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	81507500	中央アンダーボディ・シールド	お問い合わせ	注文するには
	81507500	中央アンダーボディ・シールド	お問い合わせ	注文するには
	82884900	中央アンダーボディ・シールド	お問い合わせ	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	82351600	中央アンダーボディ・シールド、フロント・セクション	お問い合わせ	注文するには
	82351600	中央アンダーボディ・シールド、フロント・セクション	お問い合わせ	注文するには
	82955800	中央アンダーボディ・シールド、フロント・セクション	お問い合わせ	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14189071	スクリューブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	82885200	リア・アンダーボディ・シールド	お問い合わせ	注文するには
	82885200	リア・アンダーボディ・シールド	お問い合わせ	注文するには
	82885200	リア・アンダーボディ・シールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	85199200	固定ボタン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14189071	スクリューブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	85199200	固定ボタン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	83561600	リア・グラベルガード・グリル	お問い合わせ	注文するには
	82441500	右側リアグラベルガードグリル	お問い合わせ	注文するには
	82441600	左側リアグラベルガードグリル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	81535200	膜付きグロメット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	16285224	スクリュー	お問い合わせ	注文するには
	85199200	固定ボタン	お問い合わせ	注文するには
	13287724	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	82471700	左側リヤホイールハウスリヤグラベルガード	お問い合わせ	注文するには
	82471600	右側リヤホイールハウスリヤグラベルガード	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	81763000	右サイドダクト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	81763100	左側ダクト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	84026400	左下ヒートシールド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	83003800	フロアハッチカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14370874	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14296196	リベット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	82159500	スロット用キャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	880041	Allen Head Bolt M6 X 26	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12648925	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	142798	ラバーシム	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	84407500	フロント右サイドアンダーシールド	84407500 フロント右サイドアンダーシールド Applicable from Ass. No. 101216	-	1	Enquire
2	84407600	フロント左サイドアンダーシールド	84407600 フロント左サイドアンダーシールド Applicable from Ass. No. 101216	-	1	Enquire
3	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 22; No longer supplied; Replaced by 81290900	-	8	Enquire
3	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 20	-	22	Enquire
4	62766300	クリップ	62766300 クリップ	-	8	Enquire
5	81507500	中央アンダーボディ・シールド	81507500 中央アンダーボディ・シールド Applicable for EU GS; Applicable up to Ass. No. 90801	-	1	Enquire
5	81507500	中央アンダーボディ・シールド	81507500 中央アンダーボディ・シールド Applicable for GOLFO; Applicable up to Ass. No. 91118	-	1	Enquire
5	82884900	中央アンダーボディ・シールド	82884900 中央アンダーボディ・シールド Applicable for EU GS; Applicable from Ass. No. 90802	-	1	Enquire
5	82884900	中央アンダーボディ・シールド	82884900 中央アンダーボディ・シールド Applicable for GOLFO; Applicable from Ass. No. 91119	-	1	Enquire
5	82884900	中央アンダーボディ・シールド	82884900 中央アンダーボディ・シールド From start of production; Not for EU GS, GOLFO	-	1	Enquire
6	82351600	中央アンダーボディ・シールド、フロント・セクション	82351600 中央アンダーボディ・シールド、フロント・セクション Applicable for EU GS; Applicable up to Ass. No. 90801	-	1	Enquire
6	82351600	中央アンダーボディ・シールド、フロント・セクション	82351600 中央アンダーボディ・シールド、フロント・セクション Applicable for GOLFO; Applicable up to Ass. No. 91118	-	1	Enquire
6	82955800	中央アンダーボディ・シールド、フロント・セクション	82955800 中央アンダーボディ・シールド、フロント・セクション Applicable for EU GS; Applicable from Ass. No. 90802	-	1	Enquire
6	82955800	中央アンダーボディ・シールド、フロント・セクション	82955800 中央アンダーボディ・シールド、フロント・セクション Applicable for GOLFO; Applicable from Ass. No. 91119	-	1	Enquire
6	82955800	中央アンダーボディ・シールド、フロント・セクション	82955800 中央アンダーボディ・シールド、フロント・セクション From start of production; Not for EU GS, GOLFO	-	1	Enquire
7	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 20	-	14	Enquire
7	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 22; Applicable for GOLFO; Applicable up to Ass. No. 91118	-	14	Enquire
7	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 22; Applicable for EU GS; Applicable up to Ass. No. 90801	-	14	Enquire
8	14189071	スクリューブラケット	14189071 スクリューブラケット	-	2	Enquire
9	82885200	リア・アンダーボディ・シールド	82885200 リア・アンダーボディ・シールド Applicable for GOLFO; Applicable from Ass. No. 91119 up to Ass. No. 96749	-	1	Enquire
9	82885200	リア・アンダーボディ・シールド	82885200 リア・アンダーボディ・シールド From start of production; Not for EU GS, GOLFO; Applicable up to Ass. No. 96749	-	1	Enquire
9	82885200	リア・アンダーボディ・シールド	82885200 リア・アンダーボディ・シールド Applicable for EU GS; Applicable from Ass. No. 90802 up to Ass. No. 96749	-	1	Enquire
10	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 22	-	4	Enquire
13	85199200	固定ボタン	85199200 固定ボタン M6 X 15	-	6	Enquire
14	14189071	スクリューブラケット	14189071 スクリューブラケット	-	6	Enquire
15	85199200	固定ボタン	85199200 固定ボタン M6 X 15	-	18	Enquire
18	83561600	リア・グラベルガード・グリル	83561600 リア・グラベルガード・グリル Applicable after depletion of 82441500 and 82441600	-	2	Enquire
18	82441500	右側リアグラベルガードグリル	82441500 右側リアグラベルガードグリル Applicable until depletion	-	1	Enquire
18	82441600	左側リアグラベルガードグリル	82441600 左側リアグラベルガードグリル Applicable until depletion	-	1	Enquire
19	81535200	膜付きグロメット	81535200 膜付きグロメット	-	1	Enquire
20	16285224	スクリュー	16285224 スクリュー M6 X 14	-	30	Enquire
20	85199200	固定ボタン	85199200 固定ボタン M6 X 15	-	18	Enquire
20	13287724	スクリュー	13287724 スクリュー M5 X 10	-	12	Enquire
21	82471700	左側リヤホイールハウスリヤグラベルガード	82471700 左側リヤホイールハウスリヤグラベルガード Also order 82471600	-	1	Enquire
21	82471600	右側リヤホイールハウスリヤグラベルガード	82471600 右側リヤホイールハウスリヤグラベルガード Also order 82471700	-	1	Enquire
22	81763000	右サイドダクト	81763000 右サイドダクト	-	1	Enquire
23	81763100	左側ダクト	81763100 左側ダクト	-	1	Enquire
25	84026400	左下ヒートシールド	84026400 左下ヒートシールド Applicable from Ass. No. 100759; Applicable after depletion of 83779300	-	1	Enquire
26	83003800	フロアハッチカバー	83003800 フロアハッチカバー	-	1	Enquire
28	85833700	スクリュー	85833700 スクリュー	-	3	Enquire
29	14370874	ブラケット	14370874 ブラケット No longer supplied	-	3	Enquire
30	14296196	リベット	14296196 リベット	-	40	Enquire
31	82159500	スロット用キャップ	82159500 スロット用キャップ	-	2	Enquire
32	880041	Allen Head Bolt M6 X 26	880041 Allen Head Bolt M6 X 26 M6 X 20	-	15	Enquire
33	231620	スクリュー	231620 スクリュー	-	4	Enquire
34	12648925	ウォッシャー	12648925 ウォッシャー	-	4	Enquire
35	142798	ラバーシム	142798 ラバーシム	-	4	Enquire
