エンジンコンパートメントリッドと開閉機構

Ferrari 488 GTB

自分の役割を見つける

Ferrari 488 GTB - エンジンコンパートメントリッドと開閉機構

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
86097411 リアリッド完成品 $2,276.89 注文するには
写真 部品番号 説明 価格(各) ストック
81429200 右側エンジンルームリッドヒンジ完成品 $278.88 注文するには
81429300 左側エンジンルームリッドヒンジ完成品 $278.88 注文するには
写真 部品番号 説明 価格(各) ストック
16043734 スクリュー $2.66 注文するには
写真 部品番号 説明 価格(各) ストック
12642001 ウォッシャー $0.13 注文するには
写真 部品番号 説明 価格(各) ストック
81905000 シム $3.23 注文するには
写真 部品番号 説明 価格(各) ストック
82119700 シム $3.99 注文するには
写真 部品番号 説明 価格(各) ストック
87374400 ガススプリング $42.01 注文するには
写真 部品番号 説明 価格(各) ストック
85216400 ワッシャー付きピン $2.37 注文するには
写真 部品番号 説明 価格(各) ストック
87258800 リアリッドハンドル、ケーブル一式 $209.15 注文するには
83777200 リアリッドハンドル、ケーブル一式 $209.15 注文するには
写真 部品番号 説明 価格(各) ストック
87232000 ロックスペーサー $3.03 注文するには
写真 部品番号 説明 価格(各) ストック
67509600 スクリュー $33.45 注文するには
写真 部品番号 説明 価格(各) ストック
84879800 ガスケット $4.75 注文するには
写真 部品番号 説明 価格(各) ストック
86703800 右側ラテラルグリル $322.12 注文するには
86703700 左側ラテラルグリル $322.12 注文するには
写真 部品番号 説明 価格(各) ストック
87308000 アッパーグリルブラケット $61.35 注文するには
88322900 アッパーグリルブラケット $41.82 注文するには
写真 部品番号 説明 価格(各) ストック
88322800 センターグリルブラケット $40.42 注文するには
87327600 センターグリルブラケット $61.35 注文するには
写真 部品番号 説明 価格(各) ストック
88323100 右サイドグリル用ロアブラケット $24.05 注文するには
86704400 左サイドグリル固定用ロアブラケット $56.14 注文するには
88323000 左サイドグリル固定用ロアブラケット $24.05 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
85833700 スクリュー $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
11566227 スクリュー $1.17 もうすぐ到着します
85833700 スクリュー $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
87658900 ウォッシャー $0.31 注文するには
62769800 ウォッシャー $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
303385 クリップ $0.28 注文するには
MC43254 クランプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
83467200 ロックストライカー $47.39 注文するには
写真 部品番号 説明 価格(各) ストック
915271 スクリュー $1.13 注文するには
写真 部品番号 説明 価格(各) ストック
84076100 エンジンコンパートメントリッドロック $131.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
113113 ウォッシャー $1.04 注文するには
写真 部品番号 説明 価格(各) ストック
87258700 エンジンコンパートメントリッド $295.64 注文するには
写真 部品番号 説明 価格(各) ストック
82926600 エンジンルームリッドハンドル用ブラケット $223.10 注文するには
83028900 エンジンルームリッドハンドル用ブラケット $48.79 注文するには
写真 部品番号 説明 価格(各) ストック
80176200 エンジンコンパートメントリッドハンドル $99.47 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.16 注文するには
写真 部品番号 説明 価格(各) ストック
303385 クリップ $0.28 注文するには
写真 部品番号 説明 価格(各) ストック
303385 クリップ $0.28 注文するには
写真 部品番号 説明 価格(各) ストック
248061 クリップ $2.06 注文するには
写真 部品番号 説明 価格(各) ストック
67161800 振動ダンパー $40.33 注文するには
写真 部品番号 説明 価格(各) ストック
87231800 エンジンコンパートメントリッドロックシム $8.07 注文するには
写真 部品番号 説明 価格(各) ストック
87231900 エンジンコンパートメントリッドロックシム $13.39 注文するには
写真 部品番号 説明 価格(各) ストック
303385 クリップ $0.28 注文するには
すべて見る

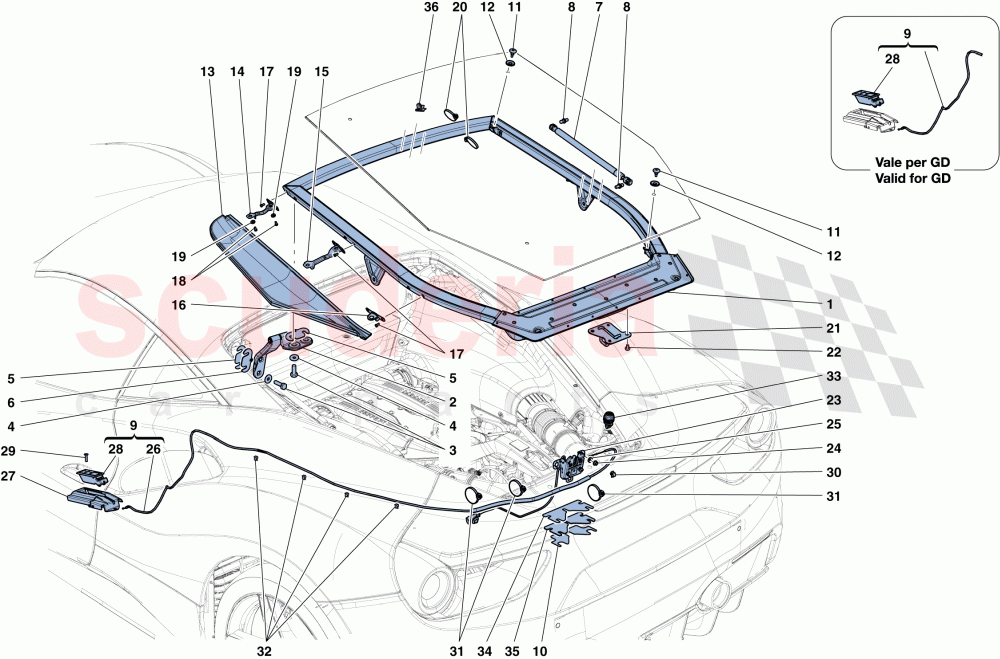

ENGINE COMPARTMENT LID AND RELEASE MECHANISM of Ferrari Ferrari 488 GTB ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 86097411
リアリッド完成品 		$2,276.89 1
2 81429200
右側エンジンルームリッドヒンジ完成品 		$278.88 1
2 81429300
左側エンジンルームリッドヒンジ完成品 		$278.88 1
3 16043734
スクリュー 		$2.66 8
4 12642001
ウォッシャー 		$0.13 (85.6% off) 8
5 81905000
シム
Th. 1 mm 		$3.23 4
6 82119700
シム
Th. 3 mm 		$3.99 2
7 87374400
ガススプリング 		$42.01 2
8 85216400
ワッシャー付きピン 		$2.37 4
9 87258800
リアリッドハンドル、ケーブル一式
Not for GD 		$209.15 1
9 83777200
リアリッドハンドル、ケーブル一式
Applicable for GD 		$209.15 1
10 87232000
ロックスペーサー 		$3.03 1
11 67509600
スクリュー 		$33.45 (15.2% off) 4
12 84879800
ガスケット 		$4.75 4
13 86703800
右側ラテラルグリル 		$322.12 1
13 86703700
左側ラテラルグリル 		$322.12 1
14 87308000
アッパーグリルブラケット
Applicable up to Ass. No. 136735 		$61.35 2
14 88322900
アッパーグリルブラケット
Applicable from Ass. No. 136736 		$41.82 2
15 88322800
センターグリルブラケット
Applicable from Ass. No. 136736 		$40.42 2
15 87327600
センターグリルブラケット
Applicable up to Ass. No. 136735 		$61.35 2
16 88323100
右サイドグリル用ロアブラケット
Applicable from Ass. No. 136736 		$24.05 1
16 86704400
左サイドグリル固定用ロアブラケット
Applicable up to Ass. No. 136735 		$56.14 1
16 88323000
左サイドグリル固定用ロアブラケット
Applicable from Ass. No. 136736 		$24.05 1
16 86704100
右サイドグリル用ロアブラケット
Applicable up to Ass. No. 136735 		$56.14 1
17 85833700
スクリュー
M5 X 16 		$0.34 (72.8% off) 12
18 11566227
スクリュー
M5 X 10
ARRIVING SOON 		$1.17 10
18 85833700
スクリュー
No longer supplied; Replaced by 87658800 		$0.34 (72.8% off) 10
19 87658900
ウォッシャー 		$0.31 10
19 62769800
ウォッシャー
No longer supplied; Replaced by 87658900 		$0.23 (23.3% off) 10
20 303385
クリップ 		$0.28 1
20 MC43254
クランプ 		- 1 Enquire
21 83467200
ロックストライカー 		$47.39 1
22 915271
スクリュー
M6 X 15 		$1.13 4
23 84076100
エンジンコンパートメントリッドロック 		$131.06 1
24 14059290
ナット 		$1.36 3
25 113113
ウォッシャー 		$1.04 (59.4% off) 3
26 87258700
エンジンコンパートメントリッド
Replaced by handle complete with cable 87258800 pos.9; Not for GD; No longer supplied 		$295.64 1
27 82926600
エンジンルームリッドハンドル用ブラケット
Not for GD 		$223.10 1
27 83028900
エンジンルームリッドハンドル用ブラケット
Applicable for GD 		$48.79 1
28 80176200
エンジンコンパートメントリッドハンドル 		$99.47 1
29 81591700
スクリュー 		$2.16 1
30 303385
クリップ 		$0.28 1
31 303385
クリップ 		$0.28 6
32 248061
クリップ 		$2.06 7
33 67161800
振動ダンパー 		$40.33 (23.7% off) 2
34 87231800
エンジンコンパートメントリッドロックシム
Th. 1 mm 		$8.07 2
35 87231900
エンジンコンパートメントリッドロックシム
Th. 3 mm 		$13.39 1
36 303385
クリップ 		$0.28 1
