CHASSIS - STRUCTURE, REAR ELEMENTS AND PANELS of Ferrari Ferrari 488 GTB

すべて見る

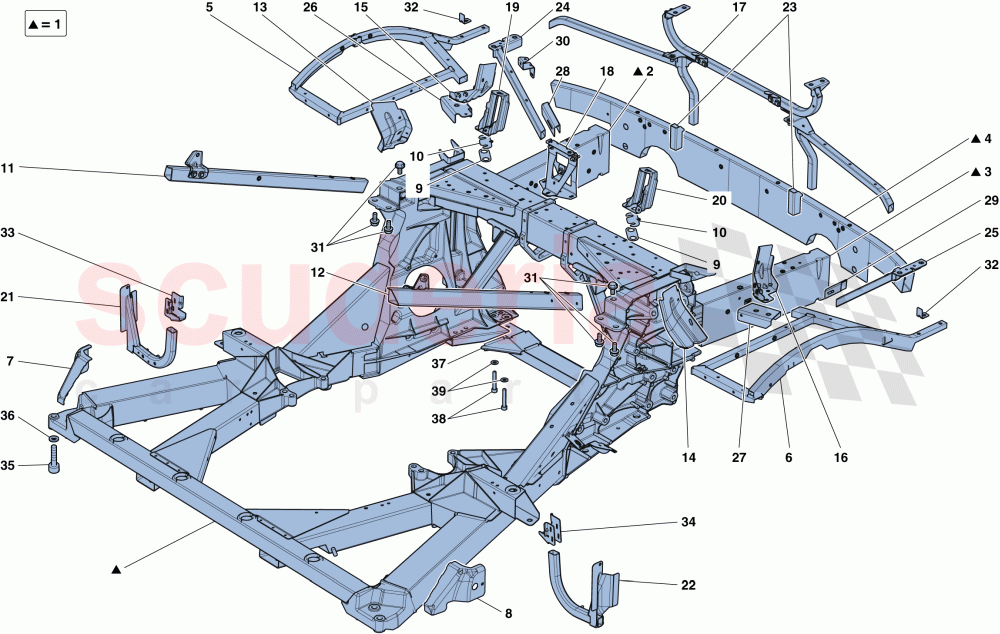

Ferrari 488 GTB - シャシー - 構造、リア・エレメントおよびパネル

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	985300624	リアサブフレーム	$20,960.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	305362	リア右サイドストラット	$551.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	305361	リア左サイドストラット	$551.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	309018	リアバンパー固定クロスメンバー	$1,215.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	86674311	右側リアフランクトレリス	$536.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	86674511	左サイド・リア・フランク・トレリス	$536.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	86696111	フロントロアーマウンティングブラケット（右サイドフェンダー用	$205.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	86695911	フロントロアーマウントブラケット（左サイドフェンダー用	$197.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	81905100	バッファブラケット用スペーサー	$1.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	81905000	シム	$3.28	注文するには
	82119700	シム	$4.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	86676800	右サイドボックスエレメント補強チューブ	$110.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	86676700	左サイドボックスエレメント補強チューブ	$113.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675011	センター右側下部構造取付ブラケット	$205.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	86696011	リア右サイドサブフレーム取付ブラケット	$221.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	86696000	リア右サイドサブフレーム取付ブラケット	$43.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	86695800	リア左サイドサブフレーム取付ブラケット	$43.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	86238800	リアフレーム	$308.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	87388600	エンジンコンパートメントリッドロックブラケット	$51.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	86495800	エンジンルームリッドファスナーブッシュ用右サイドブラケット	$395.40	注文するには
	87915900	エンジンルームリッドファスナーブッシュ用右サイドブラケット	$395.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	86495700	エンジンルームリッドファスナーブッシュ用左側ブラケット	$395.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	87762311	RHインタークーラー取り付けチューブ	$427.03	注文するには
	87441800	右側インタークーラーサポートチューブ	$458.66	注文するには
	87762311	RHインタークーラー取り付けチューブ	$427.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	87762211	LHインタークーラーマウントチューブ	$395.40	注文するには
	87762211	LHインタークーラーマウントチューブ	$395.40	注文するには
	87442000	左側インタークーラーサポートチューブ	$458.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743611	リアアジャスター用ブラケット	$173.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	86439300	右側シャーシに接続する下部押し出しエレメント	$41.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	86439100	左側シャーシに接続する下部押し出しエレメント	$40.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675611	右側リアアッパートレリスマウントブラケット	$189.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	86675711	左サイド・アッパー・リア・トレリス・マウント・ブラケット	$183.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743511	右側ラテラルアジャスター用ブラケット	$173.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	86743411	左側ラテラルアジャスター用ブラケット	$173.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	87168911	右側エバップ。EM.コントロールシステムパイプ取付ブラケット	$183.66	在庫あり

写真	部品番号	説明	価格(各)	ストック
	239959	スクリュー	$7.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	86634500	ヘッドライトマウントブラケット	$9.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	985321394	左側リア下部構造取り付けブラケット	$211.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	985321393	左側リア下部構造取り付けブラケット	$211.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	239965	スクリュー	$41.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10520024	ウォッシャー	$2.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	985317219	ロアギアボックスマウントクロスメンバー	$1,423.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	14308124	スクリュー	$7.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	13578324	ウォッシャー	$0.22	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	985300624	リアサブフレーム	985300624 リアサブフレーム	$20,960.05	1
2	305362	リア右サイドストラット	305362 リア右サイドストラット	$551.28	1
3	305361	リア左サイドストラット	305361 リア左サイドストラット	$551.28	1
4	309018	リアバンパー固定クロスメンバー	309018 リアバンパー固定クロスメンバー	$1,215.16	1
5	86674311	右側リアフランクトレリス	86674311 右側リアフランクトレリス	$536.92	1
6	86674511	左サイド・リア・フランク・トレリス	86674511 左サイド・リア・フランク・トレリス	$536.92	1
7	86696111	フロントロアーマウンティングブラケット（右サイドフェンダー用	86696111 フロントロアーマウンティングブラケット（右サイドフェンダー用	$205.60	1
8	86695911	フロントロアーマウントブラケット（左サイドフェンダー用	86695911 フロントロアーマウントブラケット（左サイドフェンダー用	$197.80	1
9	81905100	バッファブラケット用スペーサー	81905100 バッファブラケット用スペーサー	$1.63	2
10	81905000	シム	81905000 シム TH.1 MM	$3.28	2
10	82119700	シム	82119700 シム TH.3 MM	$4.04	2
11	86676800	右サイドボックスエレメント補強チューブ	86676800 右サイドボックスエレメント補強チューブ	$110.99	1
12	86676700	左サイドボックスエレメント補強チューブ	86676700 左サイドボックスエレメント補強チューブ	$113.21	1
13	86675011	センター右側下部構造取付ブラケット	86675011 センター右側下部構造取付ブラケット	$205.60	1
14	86696011	リア右サイドサブフレーム取付ブラケット	86696011 リア右サイドサブフレーム取付ブラケット	$221.42	1
15	86696000	リア右サイドサブフレーム取付ブラケット	86696000 リア右サイドサブフレーム取付ブラケット	$43.42	1
16	86695800	リア左サイドサブフレーム取付ブラケット	86695800 リア左サイドサブフレーム取付ブラケット	$43.10	1
17	86238800	リアフレーム	86238800 リアフレーム	$308.71	1
18	87388600	エンジンコンパートメントリッドロックブラケット	87388600 エンジンコンパートメントリッドロックブラケット	$51.89	1
19	86495800	エンジンルームリッドファスナーブッシュ用右サイドブラケット	86495800 エンジンルームリッドファスナーブッシュ用右サイドブラケット ASS.まで適用可能番号133468	$395.40	1
19	87915900	エンジンルームリッドファスナーブッシュ用右サイドブラケット	87915900 エンジンルームリッドファスナーブッシュ用右サイドブラケット ASS.NO.から適用可能品番133469	$395.40	1
20	86495700	エンジンルームリッドファスナーブッシュ用左側ブラケット	86495700 エンジンルームリッドファスナーブッシュ用左側ブラケット	$395.40	1
21	87762311	RHインタークーラー取り付けチューブ	87762311 RHインタークーラー取り付けチューブ米国、カナダ、米国のライトに適用。	$427.03	1
21	87441800	右側インタークーラーサポートチューブ	87441800 右側インタークーラーサポートチューブ米国、カナダ、米国ライト用ではありません。まで適用。131954	$458.66	1
21	87762311	RHインタークーラー取り付けチューブ	87762311 RHインタークーラー取り付けチューブ米国、カナダ、米国ライト用ではありません。NO。131955	$427.03	1
22	87762211	LHインタークーラーマウントチューブ	87762211 LHインタークーラーマウントチューブ米国、カナダ、米国ライト用ではありません。NO。131955	$395.40	1
22	87762211	LHインタークーラーマウントチューブ	87762211 LHインタークーラーマウントチューブ米国、カナダ、米国のライトに適用。	$395.40	1
22	87442000	左側インタークーラーサポートチューブ	87442000 左側インタークーラーサポートチューブ米国、カナダ、米国ライト用ではありません。まで適用。131954	$458.66	1
23	86743611	リアアジャスター用ブラケット	86743611 リアアジャスター用ブラケット	$173.97	2
24	86439300	右側シャーシに接続する下部押し出しエレメント	86439300 右側シャーシに接続する下部押し出しエレメント	$41.15	1
25	86439100	左側シャーシに接続する下部押し出しエレメント	86439100 左側シャーシに接続する下部押し出しエレメント	$40.31	1
26	86675611	右側リアアッパートレリスマウントブラケット	86675611 右側リアアッパートレリスマウントブラケット	$189.78	1
27	86675711	左サイド・アッパー・リア・トレリス・マウント・ブラケット	86675711 左サイド・アッパー・リア・トレリス・マウント・ブラケット	$183.66	1
28	86743511	右側ラテラルアジャスター用ブラケット	86743511 右側ラテラルアジャスター用ブラケット	$173.97	1
29	86743411	左側ラテラルアジャスター用ブラケット	86743411 左側ラテラルアジャスター用ブラケット	$173.97	1
30	87168911	右側エバップ。EM.コントロールシステムパイプ取付ブラケット在庫あり	87168911 右側エバップ。EM.コントロールシステムパイプ取付ブラケット在庫あり	$183.66	1
31	239959	スクリュー	239959 スクリュー	$7.22	6
32	86634500	ヘッドライトマウントブラケット在庫あり	86634500 ヘッドライトマウントブラケット在庫あり	$9.31	2
33	985321394	左側リア下部構造取り付けブラケット	985321394 左側リア下部構造取り付けブラケット	$211.93	1
34	985321393	左側リア下部構造取り付けブラケット	985321393 左側リア下部構造取り付けブラケット	$211.93	1
35	239965	スクリュー在庫あり	239965 スクリュー在庫あり	$41.51	4
36	10520024	ウォッシャー在庫あり	10520024 ウォッシャー在庫あり	$2.22	4
37	985317219	ロアギアボックスマウントクロスメンバー	985317219 ロアギアボックスマウントクロスメンバー	$1,423.47	1
38	14308124	スクリュー	14308124 スクリュー M10 X 1.25 X 60	$7.33	6
39	13578324	ウォッシャー在庫あり	13578324 ウォッシャー在庫あり	$0.22	6
