TUNNEL - SUBSTRUCTURE AND ACCESSORIES of Ferrari Ferrari 488 Spider

すべて見る

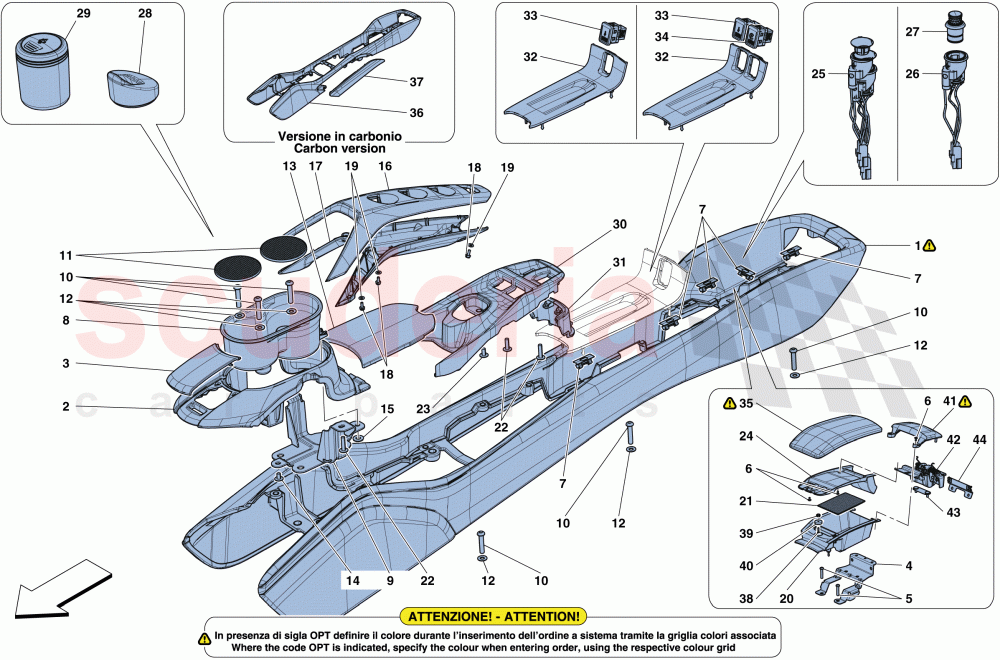

Ferrari 488 Spider - トンネル-下部構造と付属品

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	87928412	コンプリート・モビレット・アルカンターラ STC1 STC2	$2,791.76	注文するには
	87452712	コンプリートセンターコンソールユニット	$3,133.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	87278300	センターコンソールユニット用フロントカバートリム	$425.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	86924300	ヒンジ補強ブラケット	$69.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	65925000	スクリュー	$1.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	795930	スクリュー	お問い合わせ	注文するには
	88822200	SCREW TORX HEAD M4 X 10MM	$0.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	68700200	スナップ留めクリップ	$4.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86159700	コンプリートカップホルダー	$45.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	86153300	ブリッジファスナーブラケット	$56.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	231622	スクリュー	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86153200	カップホルダーベース	$23.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	13550221	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	86159500	アンダーブリッジトリムパネル	$152.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	860172	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	86884200	ブリッジアッパーシェル	$2,528.81	注文するには
	87105200	アッパーブリッジシェル	$2,528.81	注文するには
	87814900	アッパーブリッジシェル	$677.07	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	86155400	ブリッジロアシェル	$377.89	注文するには
	86884300	ブリッジロアシェル	$2,341.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	83996600	スクリュー	$0.62	注文するには
	88822200	SCREW TORX HEAD M4 X 10MM	$0.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496101	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	86716400	リアコンパートメント構造一式	$129.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	86924200	ベースマット	$25.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.43	注文するには
	13272077	スクリュー	$1.81	注文するには
	13271814	スクリュー	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	86724900	リアコンパートメントドアバッキング	$113.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	215406	12 V ソケット	$48.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183271	シガーライターソケット	$39.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	66704500	シガーライター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	87399000	カップホルダー用キーホルダー	$181.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	83003500	ASHTRAY	$326.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	87278600	アッパーブリッジコンソール構造	$143.26	注文するには
	86884000	アッパーブリッジコンソール構造	$1,700.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	87278700	ブリッジコンソールリアトリムパネル	$103.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	88668800	コンプリートセンターコンパートメント	$440.87	注文するには
	86885100	コンプリートセンターコンパートメント	お問い合わせ	注文するには
	86680800	コンプリートセンターコンパートメント	$89.73	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	303226	USBソケット	$69.27	在庫あり

写真	部品番号	説明	価格(各)	ストック
	317086	NDM USBポート	$76.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	87471500	リアコンパートメントドア	お問い合わせ	注文するには
	87944312	スポルテッロ・ヴァーノ・ポスタリオーレ・アルカンターラ製	$614.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	87712100	センターコンソールユニット下部構造	$9,403.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	87671100	コンプリート左サイド・ラテラル・アンダーチン・エレメント	$1,369.89	注文するには
	87671200	コンプリート右サイド・ラテラル・アンダーチン・エレメント	$1,369.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	13296314	スクリュー	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	61002200	ナット	$0.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	86725000	マグネット	$7.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	87458200	コンプリートリアトリムエレメント	$456.63	注文するには
	87944512	リポート・ポステリオーレ・コンプリート・アルカンターラ	$514.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	87453100	リアユニットヒンジ完成品	$267.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	87453000	ヒンジ固定プレート	$9.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	87790800	トンネル補強ブラケット	$32.60	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	87928412	コンプリート・モビレット・アルカンターラ STC1 STC2	87928412 コンプリート・モビレット・アルカンターラ STC1 STC2 INTA; Alcantara; STC1; STC2	$2,791.76	1
1	87452712	コンプリートセンターコンソールユニット	87452712 コンプリートセンターコンソールユニット INTP; Leather; STC1; STC2	$3,133.45	1
2	87278300	センターコンソールユニット用フロントカバートリム	87278300 センターコンソールユニット用フロントカバートリム	$425.13	1
4	86924300	ヒンジ補強ブラケット	86924300 ヒンジ補強ブラケット	$69.27	1
5	65925000	スクリュー	65925000 スクリュー M6 X 30	$1.81	9
6	795930	スクリュー	795930 スクリュー M4 X 8	-	4	Enquire
6	88822200	SCREW TORX HEAD M4 X 10MM	88822200 SCREW TORX HEAD M4 X 10MM M4 X 10	$0.77	2
7	68700200	スナップ留めクリップ IN STOCK	68700200 スナップ留めクリップ IN STOCK	$4.32 MSRP: ~~5.50~~ (21.5% off)	10
8	86159700	コンプリートカップホルダー	86159700 コンプリートカップホルダー	$45.64	1
9	86153300	ブリッジファスナーブラケット	86153300 ブリッジファスナーブラケット	$56.66	1
10	231622	スクリュー IN STOCK	231622 スクリュー M6 X 22 IN STOCK	$0.40 MSRP: ~~0.50~~ (20% off)	9
11	86153200	カップホルダーベース	86153200 カップホルダーベース	$23.59	2
12	13550221	ウォッシャー	13550221 ウォッシャー No longer supplied	$0.07	9
13	86159500	アンダーブリッジトリムパネル	86159500 アンダーブリッジトリムパネル	$152.71	1
14	85833700	スクリュー	85833700 スクリュー M5 X 8	$0.38 MSRP: ~~1.25~~ (69.6% off)	1
15	860172	ウォッシャー	860172 ウォッシャー	-	1	Enquire
16	86884200	ブリッジアッパーシェル	86884200 ブリッジアッパーシェル Carbon; Not for GD	$2,528.81	1
16	87105200	アッパーブリッジシェル	87105200 アッパーブリッジシェル Carbon; Applicable for GD	$2,528.81	1
16	87814900	アッパーブリッジシェル	87814900 アッパーブリッジシェル NART grey; Interior in paint finish aluminium; Not for GD	$677.07	1
16	87106100	アッパーブリッジシェル	87106100 アッパーブリッジシェル Burnished grey; Applicable for GD	$535.34	1
16	87815100	アッパーブリッジシェル	87815100 アッパーブリッジシェル NART grey; Interior in paint finish aluminium; Applicable for GD	$677.07	1
16	87263000	ブリッジアッパーシェル	87263000 ブリッジアッパーシェル Burnished grey; Not for GD	$488.10	1
17	86155400	ブリッジロアシェル	86155400 ブリッジロアシェル	$377.89	1
17	86884300	ブリッジロアシェル	86884300 ブリッジロアシェル Carbon	$2,341.42	1
18	83996600	スクリュー	83996600 スクリュー Version with carbon centre tunnel console	$0.62 MSRP: ~~1.00~~ (38% off)	13
18	88822200	SCREW TORX HEAD M4 X 10MM	88822200 SCREW TORX HEAD M4 X 10MM Not for carbon centre tunnel console	$0.77	13
19	14496101	ウォッシャー IN STOCK	14496101 ウォッシャー IN STOCK	$0.07	13
20	86716400	リアコンパートメント構造一式	86716400 リアコンパートメント構造一式	$129.10	1
21	86924200	ベースマット	86924200 ベースマット	$25.16	1
22	81591700	スクリュー	81591700 スクリュー M5 X 20; Not for carbon centre tunnel console	$2.43	6
22	13272077	スクリュー	13272077 スクリュー M4 X 20; Applicable for carbon centre tunnel console	$1.81	2
22	13271814	スクリュー	13271814 スクリュー M4 X 8; Applicable for carbon centre tunnel console	$1.87	4
23	85833700	スクリュー	85833700 スクリュー M5 X 10	$0.38 MSRP: ~~1.25~~ (69.6% off)	1
24	86724900	リアコンパートメントドアバッキング	86724900 リアコンパートメントドアバッキング	$113.36	1
25	215406	12 V ソケット IN STOCK	215406 12 V ソケット Not for smoker's kit IN STOCK	$48.90 MSRP: ~~56.75~~ (13.8% off)	1
26	183271	シガーライターソケット	183271 シガーライターソケット Applicable for smoker's kit	$39.84	1
27	66704500	シガーライター	66704500 シガーライター Applicable for smoker's kit	-	1	Enquire
28	87399000	カップホルダー用キーホルダー	87399000 カップホルダー用キーホルダー	$181.17	1
29	83003500	ASHTRAY	83003500 ASHTRAY Applicable for smoker's kit	$326.12 MSRP: ~~369.86~~ (11.8% off)	1
30	87278600	アッパーブリッジコンソール構造	87278600 アッパーブリッジコンソール構造	$143.26	1
30	86884000	アッパーブリッジコンソール構造	86884000 アッパーブリッジコンソール構造 Version with carbon centre tunnel console	$1,700.57	1
31	87278700	ブリッジコンソールリアトリムパネル	87278700 ブリッジコンソールリアトリムパネル For Russia:; not applicable for ERA GLONASS system	$103.90	1
32	88668800	コンプリートセンターコンパートメント	88668800 コンプリートセンターコンパートメント Version with Alcantara centre tunnel console; Version with telemetry or Apple Car Play; Applicable for Russia, Armenia, Belarus, Kazakhstan and Kyrgyzstan markets; Applicable for ERA GLONASS system	$440.87	1
32	86885100	コンプリートセンターコンパートメント	86885100 コンプリートセンターコンパートメント Version with Alcantara centre tunnel console; Version with telemetry or Apple Car Play; For Russia:; not applicable for ERA GLONASS system	-	1	Enquire
32	86680800	コンプリートセンターコンパートメント	86680800 コンプリートセンターコンパートメント Version with telemetry or Apple Car Play; For Russia:; not applicable for ERA GLONASS system	$89.73	1
32	88668400	コンプリートセンターコンパートメント	88668400 コンプリートセンターコンパートメント Version with telemetry or Apple Car Play; Applicable for Russia, Armenia, Belarus, Kazakhstan and Kyrgyzstan markets; Applicable for ERA GLONASS system	$157.45	1
32	86882700	コンプリートセンターコンパートメント	86882700 コンプリートセンターコンパートメント Version with Alcantara centre tunnel console; For Russia:; not applicable for ERA GLONASS system	$283.42	1
32	88668000	コンプリートセンターコンパートメント	88668000 コンプリートセンターコンパートメント Version with Alcantara centre tunnel console; Applicable for Russia, Armenia, Belarus, Kazakhstan and Kyrgyzstan markets; Applicable for ERA GLONASS system	$416.71	1
32	88669600	コンプリートセンターコンパートメント	88669600 コンプリートセンターコンパートメント Applicable for Russia, Armenia, Belarus, Kazakhstan and Kyrgyzstan markets; Applicable for ERA GLONASS system	$141.69	1
32	86151500	コンプリートセンターコンパートメント	86151500 コンプリートセンターコンパートメント For Russia:; not applicable for ERA GLONASS system	$75.57	1
33	303226	USBソケット IN STOCK	303226 USBソケット IN STOCK	$69.27	1
34	317086	NDM USBポート	317086 NDM USBポート Version with telemetry or Apple Car Play	$76.08	1
35	87471500	リアコンパートメントドア	87471500 リアコンパートメントドア INTP; Leather	-	1	Enquire
35	87944312	スポルテッロ・ヴァーノ・ポスタリオーレ・アルカンターラ製	87944312 スポルテッロ・ヴァーノ・ポスタリオーレ・アルカンターラ製 INTA; Alcantara	$614.07	1
36	87712100	センターコンソールユニット下部構造	87712100 センターコンソールユニット下部構造 Carbon	$9,403.55	1
37	87671100	コンプリート左サイド・ラテラル・アンダーチン・エレメント	87671100 コンプリート左サイド・ラテラル・アンダーチン・エレメント Black leather; Applicable for carbon centre tunnel console	$1,369.89	1
37	87671200	コンプリート右サイド・ラテラル・アンダーチン・エレメント	87671200 コンプリート右サイド・ラテラル・アンダーチン・エレメント Black leather; Applicable for carbon centre tunnel console	$1,369.89	1
38	13296314	スクリュー	13296314 スクリュー M3 X 14	$0.42	1
39	61002200	ナット	61002200 ナット	$0.64	1
40	86725000	マグネット	86725000 マグネット	$7.54	1
41	87458200	コンプリートリアトリムエレメント	87458200 コンプリートリアトリムエレメント INTP; Leather	$456.63	1
41	87944512	リポート・ポステリオーレ・コンプリート・アルカンターラ	87944512 リポート・ポステリオーレ・コンプリート・アルカンターラ INTA; Alcantara	$514.13	1
42	87453100	リアユニットヒンジ完成品	87453100 リアユニットヒンジ完成品	$267.66	1
43	87453000	ヒンジ固定プレート	87453000 ヒンジ固定プレート	$9.88	2
44	87790800	トンネル補強ブラケット	87790800 トンネル補強ブラケット	$32.60	1
