Ferrari 488 Spider - シャシー - 構造、リア・エレメントおよびパネル

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
985317240 リアサブフレーム $22,569.11 注文するには
写真 部品番号 説明 価格(各) ストック
305362 リア右サイドストラット $564.89 注文するには
写真 部品番号 説明 価格(各) ストック
305361 リア左サイドストラット $564.89 注文するには
写真 部品番号 説明 価格(各) ストック
309018 リアバンパー固定クロスメンバー $1,317.57 注文するには
写真 部品番号 説明 価格(各) ストック
86674311 右側リアフランクトレリス $550.18 注文するには
写真 部品番号 説明 価格(各) ストック
86674511 左サイド・リア・フランク・トレリス $550.18 注文するには
写真 部品番号 説明 価格(各) ストック
86696111 フロントロアーマウンティングブラケット（右サイドフェンダー用 $210.68 注文するには
写真 部品番号 説明 価格(各) ストック
86695911 フロントロアーマウントブラケット（左サイドフェンダー用 $202.69 注文するには
写真 部品番号 説明 価格(各) ストック
239959 スクリュー $7.81 注文するには
写真 部品番号 説明 価格(各) ストック
82119700 シム $4.35 注文するには
81905000 シム $3.55 注文するには
写真 部品番号 説明 価格(各) ストック
82140800 パワーリアスクリーン用チューブ $1,893.04 注文するには
写真 部品番号 説明 価格(各) ストック
83959100 左サイドピラーコネクター補強 $51.85 注文するには
83959000 右サイドピラーコネクターレインフォースメント $51.85 注文するには
写真 部品番号 説明 価格(各) ストック
13791321 スクリュー $1.06 注文するには
写真 部品番号 説明 価格(各) ストック
85584100 シム $2.46 注文するには
写真 部品番号 説明 価格(各) ストック
86918400 右側エアフィルターダクトファスナーブラケット $12.05 注文するには
86918300 左側エアフィルターダクトファスナーブラケット $12.05 注文するには
写真 部品番号 説明 価格(各) ストック
87361300 右サイドブラケット $56.12 注文するには
87361200 左サイドブラケット $56.12 注文するには
写真 部品番号 説明 価格(各) ストック
86238800 リアフレーム $316.34 注文するには
写真 部品番号 説明 価格(各) ストック
87388600 エンジンコンパートメントリッドロックブラケット $53.17 注文するには
写真 部品番号 説明 価格(各) ストック
86495800 エンジンルームリッドファスナーブッシュ用右サイドブラケット $437.59 注文するには
87915900 エンジンルームリッドファスナーブッシュ用右サイドブラケット $437.59 注文するには
写真 部品番号 説明 価格(各) ストック
86495700 エンジンルームリッドファスナーブッシュ用左側ブラケット $437.59 注文するには
写真 部品番号 説明 価格(各) ストック
87441800 右側インタークーラーサポートチューブ $502.42 注文するには
87762311 RHインタークーラー取り付けチューブ $437.59 注文するには
写真 部品番号 説明 価格(各) ストック
87762211 LHインタークーラーマウントチューブ $405.17 注文するには
87442000 左側インタークーラーサポートチューブ $492.27 注文するには
写真 部品番号 説明 価格(各) ストック
86743611 リアアジャスター用ブラケット $178.27 注文するには
写真 部品番号 説明 価格(各) ストック
86439300 右側シャーシに接続する下部押し出しエレメント $42.17 注文するには
写真 部品番号 説明 価格(各) ストック
86439100 左側シャーシに接続する下部押し出しエレメント $41.30 注文するには
写真 部品番号 説明 価格(各) ストック
86675611 右側リアアッパートレリスマウントブラケット $194.48 注文するには
写真 部品番号 説明 価格(各) ストック
86675711 左サイド・アッパー・リア・トレリス・マウント・ブラケット $188.21 注文するには
写真 部品番号 説明 価格(各) ストック
86743511 右側ラテラルアジャスター用ブラケット $178.27 注文するには
写真 部品番号 説明 価格(各) ストック
86743411 左側ラテラルアジャスター用ブラケット $178.27 注文するには
写真 部品番号 説明 価格(各) ストック
87168911 右側エバップ。EM.コントロールシステム パイプ取付ブラケット $188.21 在庫あり
写真 部品番号 説明 価格(各) ストック
231630 スクリュー $1.03 注文するには
写真 部品番号 説明 価格(各) ストック
86634500 ヘッドライトマウントブラケット $9.54 在庫あり
写真 部品番号 説明 価格(各) ストック
985321394 左側リア下部構造取り付けブラケット $217.17 注文するには
写真 部品番号 説明 価格(各) ストック
985321393 左側リア下部構造取り付けブラケット $217.17 注文するには
写真 部品番号 説明 価格(各) ストック
239965 スクリュー $42.53 在庫あり
304454 スクリュー $4.93 注文するには
写真 部品番号 説明 価格(各) ストック
10520024 ウォッシャー $2.28 在庫あり
写真 部品番号 説明 価格(各) ストック
86627800 右側リアフランクス取付ブラケット完成品 $194.48 注文するには
写真 部品番号 説明 価格(各) ストック
86627400 左側リアフランクス取付ブラケット完成品 $145.48 注文するには
写真 部品番号 説明 価格(各) ストック
86879600 リアルーフタブクロスメンバー $444.63 注文するには
写真 部品番号 説明 価格(各) ストック
83229400 完成品 右側フロントルーフタブブラケット $80.01 注文するには
写真 部品番号 説明 価格(各) ストック
83229500 完成品 左側フロントルーフタブブラケット $105.33 注文するには
写真 部品番号 説明 価格(各) ストック
83739000 右側垂直押し出しエレメント $185.00 注文するには
写真 部品番号 説明 価格(各) ストック
86919100 左側垂直押し出しエレメント $188.70 注文するには
写真 部品番号 説明 価格(各) ストック
81905100 バッファブラケット用スペーサー $1.78 注文するには
写真 部品番号 説明 価格(各) ストック
985317219 ロアギアボックスマウントクロスメンバー $1,458.67 注文するには
写真 部品番号 説明 価格(各) ストック
14308124 スクリュー $7.51 注文するには
写真 部品番号 説明 価格(各) ストック
13578324 ウォッシャー $0.23 在庫あり
すべて見る

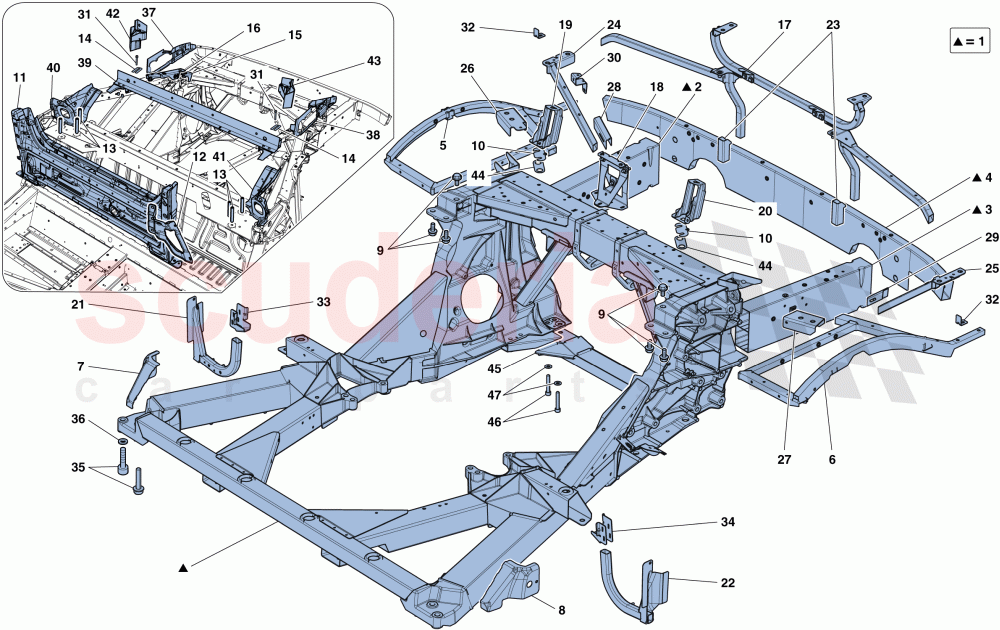

CHASSIS - STRUCTURE, REAR ELEMENTS AND PANELS of Ferrari Ferrari 488 Spider ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 985317240
リアサブフレーム 		$22,569.11 1
2 305362
リア右サイドストラット 		$564.89 1
3 305361
リア左サイドストラット 		$564.89 1
4 309018
リアバンパー固定クロスメンバー 		$1,317.57 1
5 86674311
右側リアフランクトレリス 		$550.18 1
6 86674511
左サイド・リア・フランク・トレリス 		$550.18 1
7 86696111
フロントロアーマウンティングブラケット（右サイドフェンダー用 		$210.68 1
8 86695911
フロントロアーマウントブラケット（左サイドフェンダー用 		$202.69 1
9 239959
スクリュー 		$7.81 6
10 82119700
シム
TH.3 MM 		$4.35 2
10 81905000
シム
TH.1 MM 		$3.55 2
11 82140800
パワーリアスクリーン用チューブ 		$1,893.04 1
12 83959100
左サイドピラーコネクター補強 		$51.85 1
12 83959000
右サイドピラーコネクターレインフォースメント 		$51.85 1
13 13791321
スクリュー 		$1.06 6
14 85584100
シム 		$2.46 4
15 86918400
右側エアフィルターダクトファスナーブラケット 		$12.05 1
15 86918300
左側エアフィルターダクトファスナーブラケット 		$12.05 1
16 87361300
右サイドブラケット 		$56.12 1
16 87361200
左サイドブラケット 		$56.12 1
17 86238800
リアフレーム 		$316.34 1
18 87388600
エンジンコンパートメントリッドロックブラケット 		$53.17 1
19 86495800
エンジンルームリッドファスナーブッシュ用右サイドブラケット
ASS.まで適用可能番号133468 		$437.59 1
19 87915900
エンジンルームリッドファスナーブッシュ用右サイドブラケット
ASS.NO.から適用可能品番133469 		$437.59 1
20 86495700
エンジンルームリッドファスナーブッシュ用左側ブラケット 		$437.59 1
21 87441800
右側インタークーラーサポートチューブ
アスまで適用品番131954 		$502.42 1
21 87762311
RHインタークーラー取り付けチューブ
ASS.NO.から適用可能。番号131955 		$437.59 1
22 87762211
LHインタークーラーマウントチューブ
ASS.NO.から適用可能。番号131955 		$405.17 1
22 87442000
左側インタークーラーサポートチューブ
アスまで適用品番131954 		$492.27 1
23 86743611
リアアジャスター用ブラケット 		$178.27 2
24 86439300
右側シャーシに接続する下部押し出しエレメント 		$42.17 1
25 86439100
左側シャーシに接続する下部押し出しエレメント 		$41.30 1
26 86675611
右側リアアッパートレリスマウントブラケット 		$194.48 1
27 86675711
左サイド・アッパー・リア・トレリス・マウント・ブラケット 		$188.21 1
28 86743511
右側ラテラルアジャスター用ブラケット 		$178.27 1
29 86743411
左側ラテラルアジャスター用ブラケット 		$178.27 1
30 87168911
右側エバップ。EM.コントロールシステム パイプ取付ブラケット
在庫あり 		$188.21 1
31 231630
スクリュー 		$1.03 4
32 86634500
ヘッドライトマウントブラケット
在庫あり 		$9.54 2
33 985321394
左側リア下部構造取り付けブラケット 		$217.17 1
34 985321393
左側リア下部構造取り付けブラケット 		$217.17 1
35 239965
スクリュー
在庫あり 		$42.53 4
35 304454
スクリュー 		$4.93 4
36 10520024
ウォッシャー
在庫あり 		$2.28 4
37 86627800
右側リアフランクス取付ブラケット完成品 		$194.48 1
38 86627400
左側リアフランクス取付ブラケット完成品 		$145.48 1
39 86879600
リアルーフタブクロスメンバー 		$444.63 1
40 83229400
完成品 右側フロントルーフタブブラケット 		$80.01 1
41 83229500
完成品 左側フロントルーフタブブラケット 		$105.33 1
42 83739000
右側垂直押し出しエレメント 		$185.00 1
43 86919100
左側垂直押し出しエレメント 		$188.70 1
44 81905100
バッファブラケット用スペーサー 		$1.78 2
45 985317219
ロアギアボックスマウントクロスメンバー 		$1,458.67 1
46 14308124
スクリュー
M10 X 1.25 X 60 		$7.51 6
47 13578324
ウォッシャー
在庫あり 		$0.23 6
