二次空気ポンプおよびライン

Ferrari 512 TR

自分の役割を見つける

Ferrari 512 TR - 二次空気ポンプおよびライン

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
148049 電動エアポンプ一式 $577.66 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
70000967 エアフィルター $91.35 注文するには
写真 部品番号 説明 価格(各) ストック
126353 シース付きブラケット $27.39 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.22 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
149712 エアフィルターからポンプへのパイプ $354.92 注文するには
写真 部品番号 説明 価格(各) ストック
151141 エアフィルターからポンプへのパイプ $281.23 注文するには
写真 部品番号 説明 価格(各) ストック
148076 3ウェイユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
126341 接続部から遮断弁への配管 $6.05 注文するには
写真 部品番号 説明 価格(各) ストック
149701 3ウェイからポンプへのパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
128907 カットオフからソレノイドバルブへのパイプ $118.97 注文するには
写真 部品番号 説明 価格(各) ストック
149298 右側エアインジェクションパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
149289 左側エアインジェクションパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
146194 ガスケット $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
125776 パイプ $20.20 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.79 注文するには
写真 部品番号 説明 価格(各) ストック
148494 二次エアバルブ $663.98 注文するには
写真 部品番号 説明 価格(各) ストック
147390 カットオフバルブ $244.30 注文するには
写真 部品番号 説明 価格(各) ストック
144240 ネジコネクター $44.91 注文するには
写真 部品番号 説明 価格(各) ストック
150595 キャップナット $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 注文するには
写真 部品番号 説明 価格(各) ストック
115201 ナット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13541024 スタッドボルト $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
149301 ブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
111704 ソレノイドバルブ $193.09 注文するには
写真 部品番号 説明 価格(各) ストック
115666 左側エアパイプからのパイプ $21.04 注文するには
写真 部品番号 説明 価格(各) ストック
121793 3ウェイユニオン $0.60 注文するには
写真 部品番号 説明 価格(各) ストック
118901 ラバーパイプ $5.75 注文するには
写真 部品番号 説明 価格(各) ストック
141235 ラバーパイプ $10.10 注文するには
写真 部品番号 説明 価格(各) ストック
253896 ノンリターンバルブ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
147123 ラバーパイプ $25.79 注文するには
写真 部品番号 説明 価格(各) ストック
124551 固定クリップ $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
168038 窪み蓄積 $630.72 注文するには
写真 部品番号 説明 価格(各) ストック
127893 電磁弁からユニオンへのパイプ $11.51 注文するには
写真 部品番号 説明 価格(各) ストック
63450500 パイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
133338 接続部 $0.62 注文するには
写真 部品番号 説明 価格(各) ストック
151138 エアフィルタブラケット $12.66 注文するには
写真 部品番号 説明 価格(各) ストック
14499370 ウォッシャー $0.28 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.79 注文するには
写真 部品番号 説明 価格(各) ストック
62567400 スペーサー $0.65 注文するには
写真 部品番号 説明 価格(各) ストック
62764200 クリップ $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
10978224 スクリュー $0.10 注文するには
写真 部品番号 説明 価格(各) ストック
149111 エアポンプ固定ブラケット $30.47 注文するには
すべて見る

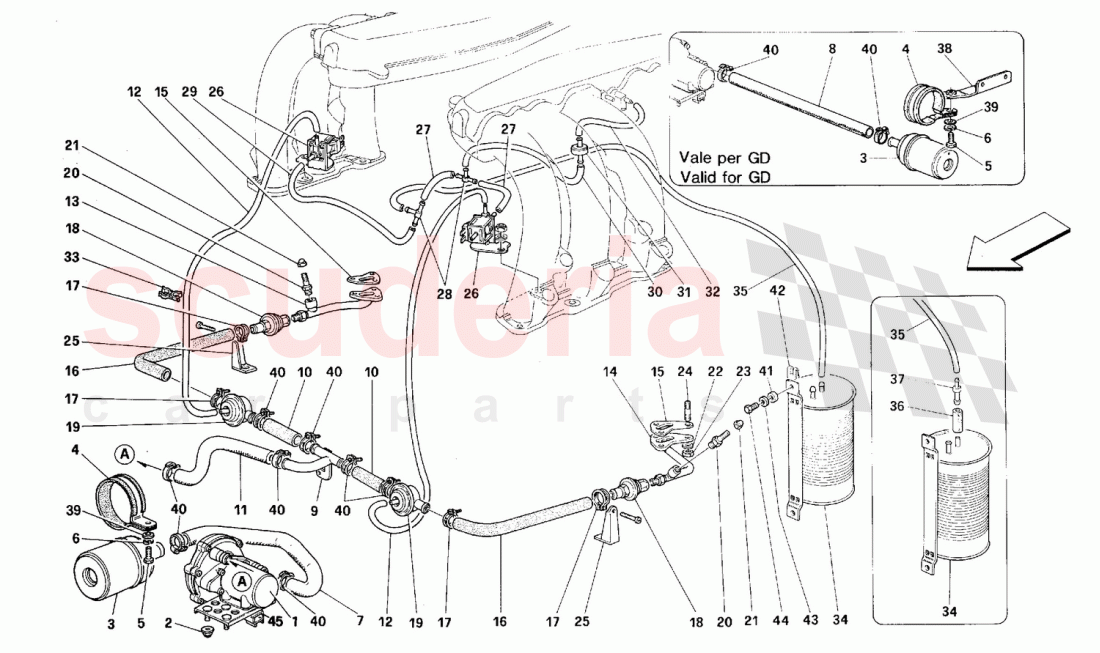

Secondary air pump and lines of Ferrari Ferrari 512 TR ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 148049
電動エアポンプ一式 		$577.66 1
2 14059290
フランジ付きナット M6 		$1.41 3
3 70000967
エアフィルター 		$91.35 1
4 126353
シース付きブラケット 		$27.39 (47.3% off) 1
5 81591700
スクリュー 		$2.22 1
6 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 1
7 149712
エアフィルターからポンプへのパイプ
Not for GD 		$354.92 1
8 151141
エアフィルターからポンプへのパイプ
Valid for GD 		$281.23 1
9 148076
3ウェイユニオン 		- 1 Enquire
10 126341
接続部から遮断弁への配管
valve 		$6.05 (39.6% off) 2
11 149701
3ウェイからポンプへのパイプ 		- 1 Enquire
12 128907
カットオフからソレノイドバルブへのパイプ 		$118.97 2
13 149298
右側エアインジェクションパイプ 		- 1 Enquire
14 149289
左側エアインジェクションパイプ 		- 1 Enquire
15 146194
ガスケット 		$2.01 (74.9% off) 2
16 125776
パイプ 		$20.20 (60.2% off) 2
17 13000490
スクリューカラー 		$0.79 (58.4% off) 4
18 148494
二次エアバルブ 		$663.98 (34.5% off) 2
19 147390
カットオフバルブ 		$244.30 (41.7% off) 2
20 144240
ネジコネクター 		$44.91 (47.5% off) 2
21 150595
キャップナット 		$0.89 (40.7% off) 2
22 127494
ウォッシャー 		$0.08 (88.2% off) 6
23 115201
ナット 		- 6 Enquire
24 13541024
スタッドボルト 		$0.32 (46.7% off) 6
25 149301
ブラケット 		- 2 Enquire
26 111704
ソレノイドバルブ 		$193.09 (44.4% off) 2
27 115666
左側エアパイプからのパイプ 		$21.04 2
28 121793
3ウェイユニオン 		$0.60 (75.5% off) 2
29 118901
ラバーパイプ
connection 		$5.75 1
30 141235
ラバーパイプ 		$10.10 1
31 253896
ノンリターンバルブ 		- 1 Enquire
32 147123
ラバーパイプ
chamber connection 		$25.79 1
33 124551
固定クリップ 		$1.43 2
34 168038
窪み蓄積 		$630.72 1
35 127893
電磁弁からユニオンへのパイプ
connection 		$11.51 1
36 63450500
パイプ 		- 2 Enquire
37 133338
接続部 		$0.62 2
38 151138
エアフィルタブラケット
Valid for GD 		$12.66 1
39 14499370
ウォッシャー 		$0.28 1
40 13000490
スクリューカラー 		$0.79 (58.4% off) 8
41 62567400
スペーサー 		$0.65 2
42 62764200
クリップ 		$0.41 (45.3% off) 2
43 62769800
ウォッシャー 		$0.23 (23.3% off) 2
44 10978224
スクリュー 		$0.10 2
45 149111
エアポンプ固定ブラケット 		$30.47 1
