Ferrari 512 TR - ギアボックス

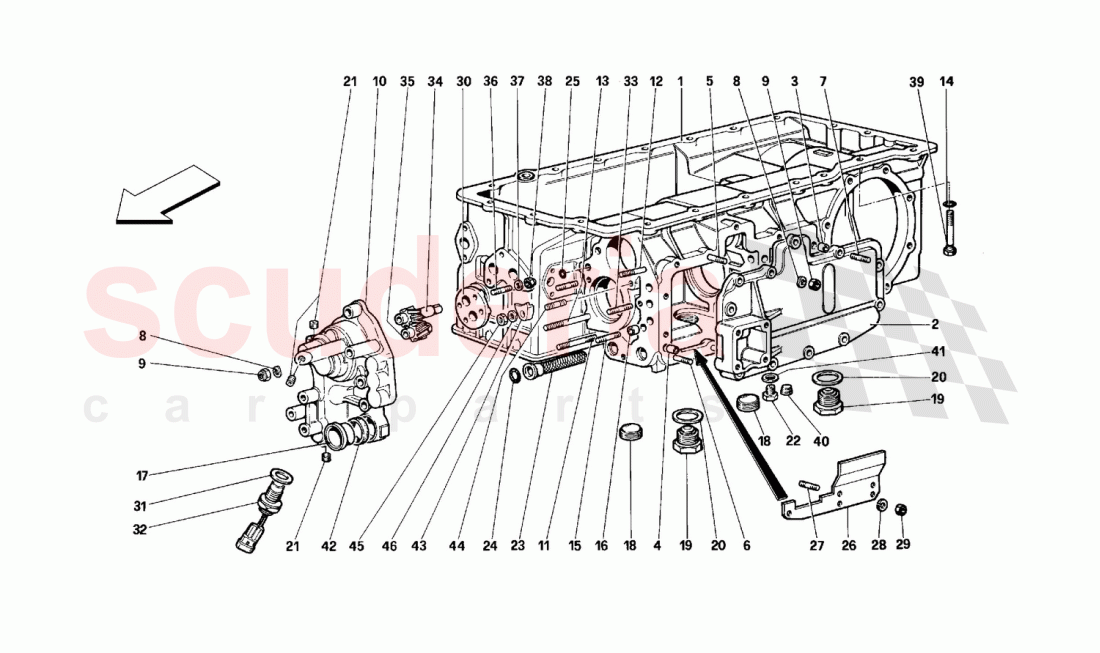

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	153231	コンプリートギアボックス	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	123566	コンプリートギアボックスケーシングサイドカバー	$210.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	100041	センタリングダボ	$7.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	10839810	ダボ	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543524	スタッドボルト	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543324	ギアボックス用スタッド	$5.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543624	スタッドボルト	$0.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	133989	ナット	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	154399	フロントカバー	$273.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	13544424	スタッド	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	13544224	ダウエルスタッド	$8.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	13970524	スタッド	$4.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	103039	シーリングリング	$0.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543824	スタッドボルト	$3.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	100041	センタリングダボ	$7.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	103188	ブッシング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10270050	ホール用プラグ	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	100826	ギアボックスとディファレンシャルオイルドレンプラグ	$127.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	10265160	ガスケット	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	10269450	ネジプラグ	$24.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	11903140	プラグギアボックスコントロールロッド	$3.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	109726	オイルフィルター	$62.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	101033	シーリングリング	$1.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	101030	シールリング	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	109781	4速・5速用オイルコンベヤ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13540724	スタッドボルト	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	134041	ナット	$0.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	109717	オイルポンプカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10263460	ガスケット	$0.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	948826	キャプティブ・ナット CTRロック	$1,524.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543724	スタッドボルト	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	109722	ギヤボックスオイルポンプ駆動	$2,309.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	109723	ギヤボックスオイルポンプ駆動	$946.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	13540924	スタッドボルト	$36.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	312592	ナット	$2.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	109997	ギアボックスケーシングをクランクケースに固定するネジ	$50.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326050	キャップ	$1.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	10260160	ガスケット	$0.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	146306	ガスケット	$2.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	153870	ギアボックス用プレート	$23.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543324	ギアボックス用スタッド	$5.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット	$0.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.06	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	154399	フロントカバー	154399 フロントカバー transmission Nr. 1102 / Valid for 146306 / gasket	$273.37	1
-	123566	コンプリートギアボックスケーシングサイドカバー	123566 コンプリートギアボックスケーシングサイドカバー side cover	$210.62	1
-	153231	コンプリートギアボックス	153231 コンプリートギアボックス	-	-	Enquire
1	153231	コンプリートギアボックス	153231 コンプリートギアボックス Not as spare parts / With complete gearbox / 144572	-	1	Enquire
2	123566	コンプリートギアボックスケーシングサイドカバー	123566 コンプリートギアボックスケーシングサイドカバー Not as spare parts / With complete side cover /	$210.62	1
3	100041	センタリングダボ	100041 センタリングダボ	$7.37	1
4	10839810	ダボ	10839810 ダボ	$0.21	1
5	13543524	スタッドボルト	13543524 スタッドボルト	$4.38	7
6	13543324	ギアボックス用スタッド	13543324 ギアボックス用スタッド	$5.53	4
7	13543624	スタッドボルト	13543624 スタッドボルト	$0.47	1
8	12601374	ウォッシャー	12601374 ウォッシャー	$0.02 MSRP: ~~0.25~~ (92% off)	21
9	133989	ナット	133989 ナット	$0.42 MSRP: ~~1.00~~ (58% off)	21
10	154399	フロントカバー	154399 フロントカバー transmission Nr. 1101 / Not as spare parts / Replaced with 154399	$273.37	1
11	13544424	スタッド	13544424 スタッド	$0.88	1
12	13544224	ダウエルスタッド	13544224 ダウエルスタッド	$8.19	1
13	13970524	スタッド	13970524 スタッド	$4.28	1
14	103039	シーリングリング	103039 シーリングリング	$0.89 MSRP: ~~1.20~~ (25.8% off)	1
15	13543824	スタッドボルト	13543824 スタッドボルト	$3.19	2
16	100041	センタリングダボ	100041 センタリングダボ	$7.37	2
17	103188	ブッシング	103188 ブッシング	-	1	Enquire
18	10270050	ホール用プラグ	10270050 ホール用プラグ	$1.99 MSRP: ~~6.45~~ (69.1% off)	2
19	100826	ギアボックスとディファレンシャルオイルドレンプラグ	100826 ギアボックスとディファレンシャルオイルドレンプラグ drain plug	$127.83 MSRP: ~~216.85~~ (41.1% off)	2
20	10265160	ガスケット	10265160 ガスケット	$0.62 MSRP: ~~4.35~~ (85.7% off)	2
21	10269450	ネジプラグ	10269450 ネジプラグ	$24.56 MSRP: ~~26.37~~ (6.9% off)	3
22	11903140	プラグギアボックスコントロールロッド	11903140 プラグギアボックスコントロールロッド for gearbox control rods	$3.01	1
23	109726	オイルフィルター	109726 オイルフィルター	$62.24	1
24	101033	シーリングリング	101033 シーリングリング	$1.35 MSRP: ~~3.53~~ (61.8% off)	1
25	101030	シールリング	101030 シールリング	$0.88 MSRP: ~~3.25~~ (72.9% off)	1
26	109781	4速・5速用オイルコンベヤ	109781 4速・5速用オイルコンベヤ 5th speeds	-	1	Enquire
27	13540724	スタッドボルト	13540724 スタッドボルト	$0.45	5
28	127494	ウォッシャー	127494 ウォッシャー	$0.08 MSRP: ~~0.68~~ (88.2% off)	5
29	134041	ナット	134041 ナット	$0.86	5
30	109717	オイルポンプカバー	109717 オイルポンプカバー	-	1	Enquire
31	10263460	ガスケット	10263460 ガスケット	$0.37 MSRP: ~~1.00~~ (63% off)	1
32	948826	キャプティブ・ナット CTRロック	948826 キャプティブ・ナット CTRロック	$1,524.35	1
33	13543724	スタッドボルト	13543724 スタッドボルト	$1.60	4
34	109722	ギヤボックスオイルポンプ駆動	109722 ギヤボックスオイルポンプ駆動	$2,309.00	1
35	109723	ギヤボックスオイルポンプ駆動	109723 ギヤボックスオイルポンプ駆動	$946.70	1
36	13540924	スタッドボルト	13540924 スタッドボルト	$36.21	4
37	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	4
38	312592	ナット	312592 ナット	$2.56	4
39	109997	ギアボックスケーシングをクランクケースに固定するネジ	109997 ギアボックスケーシングをクランクケースに固定するネジ to crankcase	$50.62	1
40	14326050	キャップ	14326050 キャップ hole	$1.65 MSRP: ~~2.48~~ (33.5% off)	1
41	10260160	ガスケット	10260160 ガスケット	$0.81 MSRP: ~~0.90~~ (10% off)	1
42	146306	ガスケット	146306 ガスケット transmission Nr. 1102 / Valid for 154399 front / cover	$2.54 MSRP: ~~4.90~~ (48.2% off)	1
43	153870	ギアボックス用プレート	153870 ギアボックス用プレート Nr. 154805	$23.44	1
44	13543324	ギアボックス用スタッド	13543324 ギアボックス用スタッド Nr. 154805	$5.53	1
45	14040711	ナット	14040711 ナット Nr. 154805	$0.41	1
46	127496	ウォッシャー	127496 ウォッシャー Nr. 154805	$0.06 MSRP: ~~0.30~~ (80% off)	1
